TB6612デュアルモータードライバー1A TB6612FNGマイクロコントローラー（Arduino用L298Nより優れています）
TB6612 Dual Motor Driver 1A TB6612FNG Microcontroller Better than L298N for Arduino - 画像 (2)
TB6612 Dual Motor Driver 1A TB6612FNG Microcontroller Better than L298N for Arduino - 画像 (3)

TB6612デュアルモータードライバー1A TB6612FNGマイクロコントローラー（Arduino用L298Nより優れています）

$2.90

在庫あり

商品コード: 1005009030443745 カテゴリー: , ,

説明

本製品は、シンプルで使いやすい回路構成のDCモータ駆動モジュールです。高電流MOSFET-Hブリッジ構造、デュアルチャンネル回路出力を備え、2つのモータを同時に駆動できます。使用されているICはTB6612FNGで、L298Nの放熱回路や周辺ダイオードフリーホイール回路とは異なり、外部ヒートシンクは不要です。周辺回路もシンプルで、外部電源フィルタコンデンサのみでモータを直接駆動できるため、価格も非常に手頃です。PWM信号の入力周波数範囲は、最大100kHzまで対応しており、ほとんどのユーザーの要求を満たすのに十分です。.

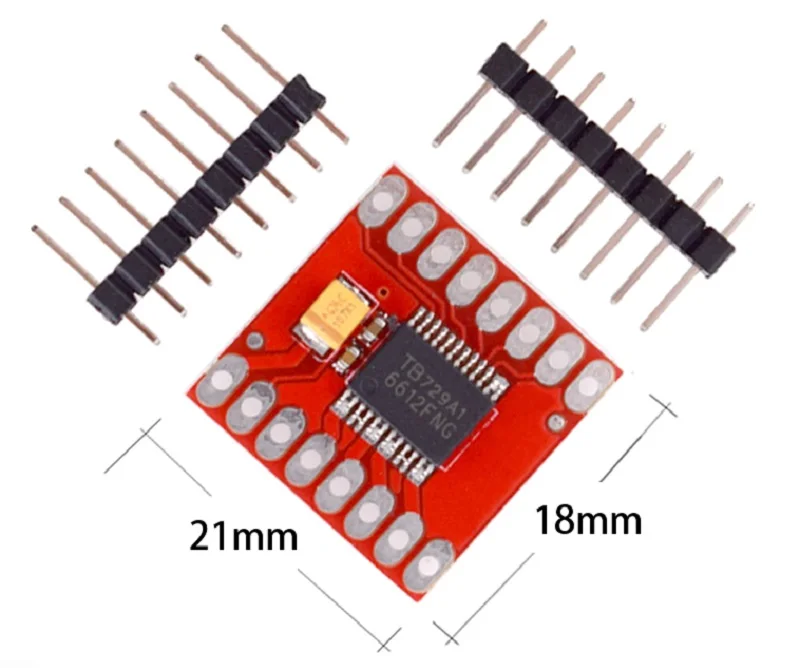

TB6612 Dual Motor Driver 1A TB6612FNG Microcontroller Better than L298N for Arduino — reference image 1

製品パラメータ：

電源電圧：VM=最大15V、VCC=2.7～5.5V

出力電流：Iout=1.2A（平均）/3.2A（ピーク）

内蔵の過熱遮断回路と低電圧検出回路

動作モードは4種類：モーターの時計回り回転制御／モーターの反時計回り回転制御／短絡ブレーキ／モーター停止制御モード。.

TB6612 Dual Motor Driver 1A TB6612FNG Microcontroller Better than L298N for Arduino — reference image 2

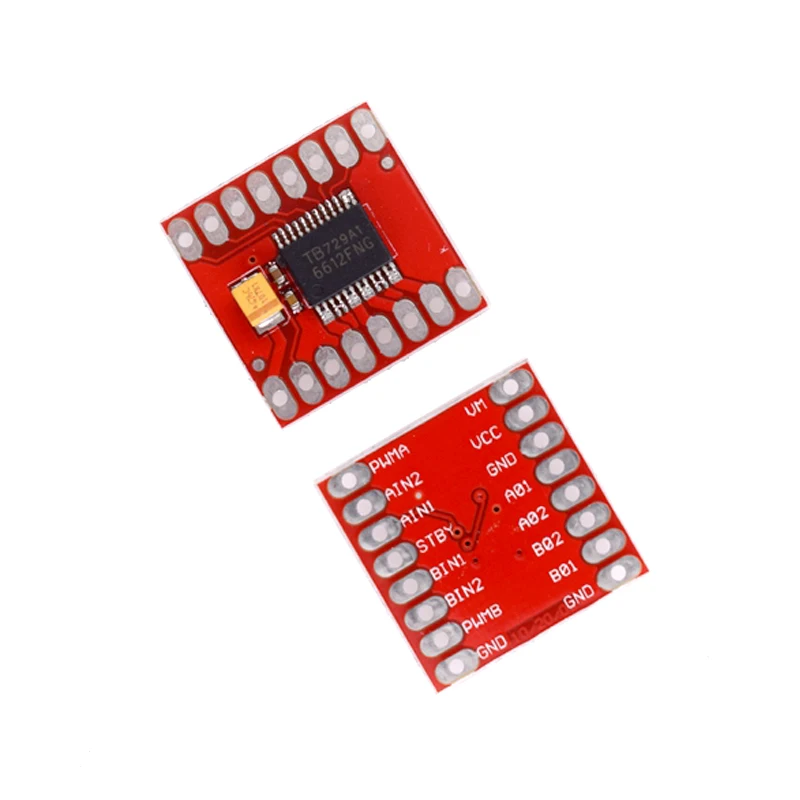

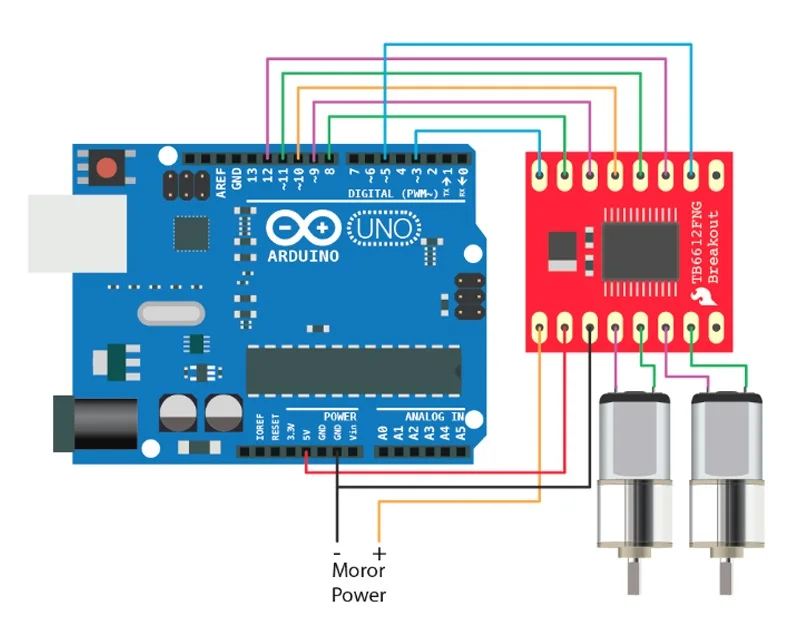

ピンの説明:

VMはモーター電源に接続されています

VCCは内部ロジック電源であり、通常は3.3Vまたは5Vを供給する。

モジュールの3つのGND端子のいずれかを接続します。

STBYモジュールは、正しく動作するためにハイに設定する必要があります。

PWMA/PWMBは制御信号入力端子です。

AO1/A02とB01/B02は2つのモータ制御出力端子である。

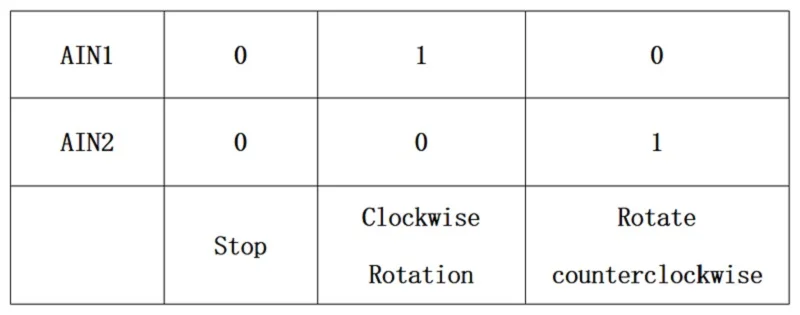

AIN1、AIN2、BIN1、BIN2はモーターの正逆回転を制御します。

TB6612 Dual Motor Driver 1A TB6612FNG Microcontroller Better than L298N for Arduino — reference image 3

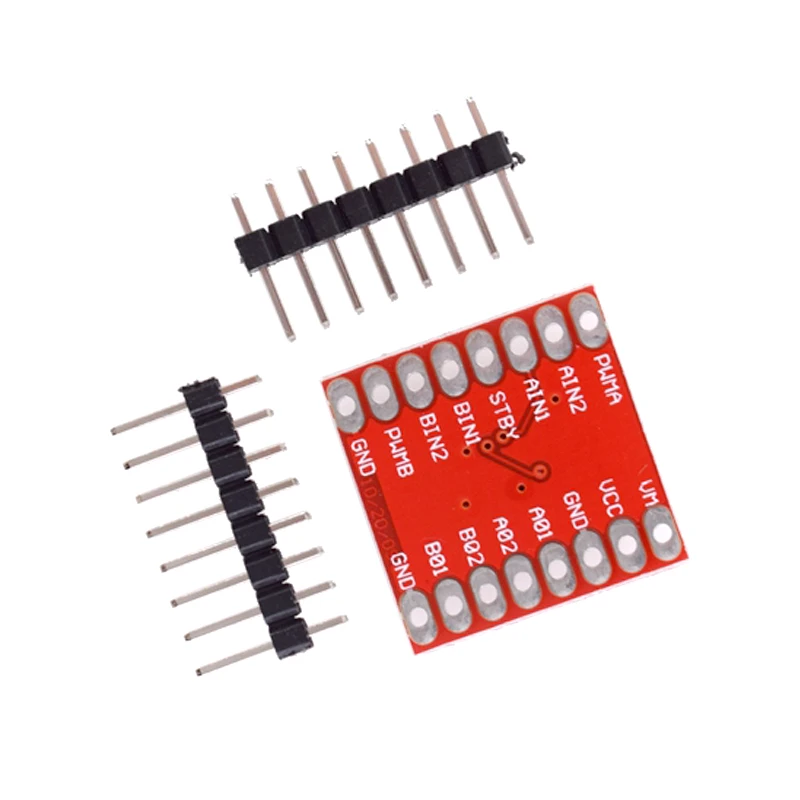

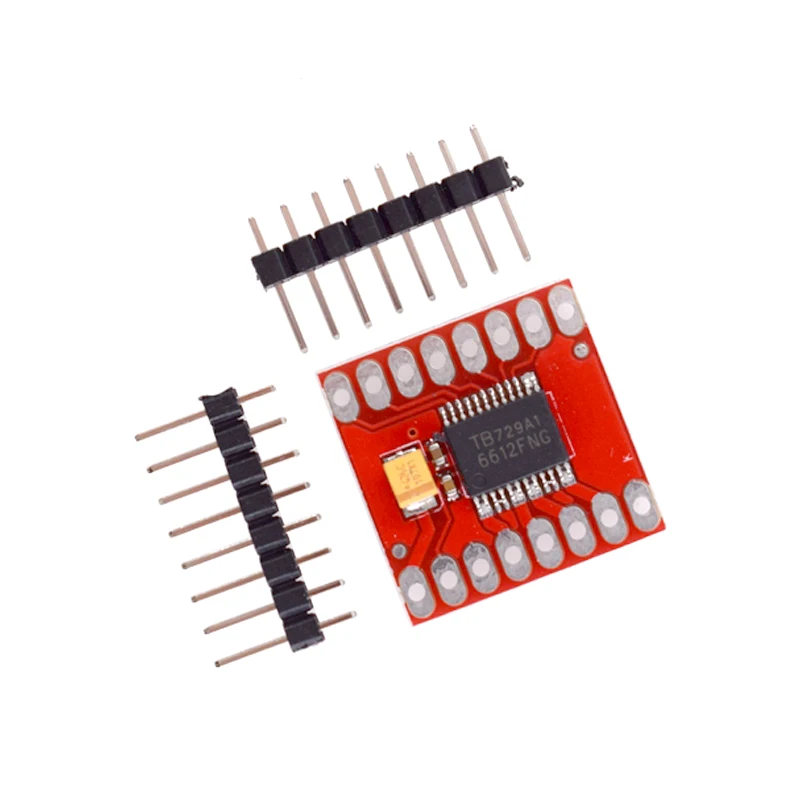

TB6612 Dual Motor Driver 1A TB6612FNG Microcontroller Better than L298N for Arduino — reference image 4TB6612 Dual Motor Driver 1A TB6612FNG Microcontroller Better than L298N for Arduino — reference image 5TB6612 Dual Motor Driver 1A TB6612FNG Microcontroller Better than L298N for Arduino — reference image 6

製品のカスタマイズ

当社は製品のカスタマイズサービスを提供しています。. お問い合わせ お客様のご要望について話し合うため。.

追加情報

重さ 0.09 kg
