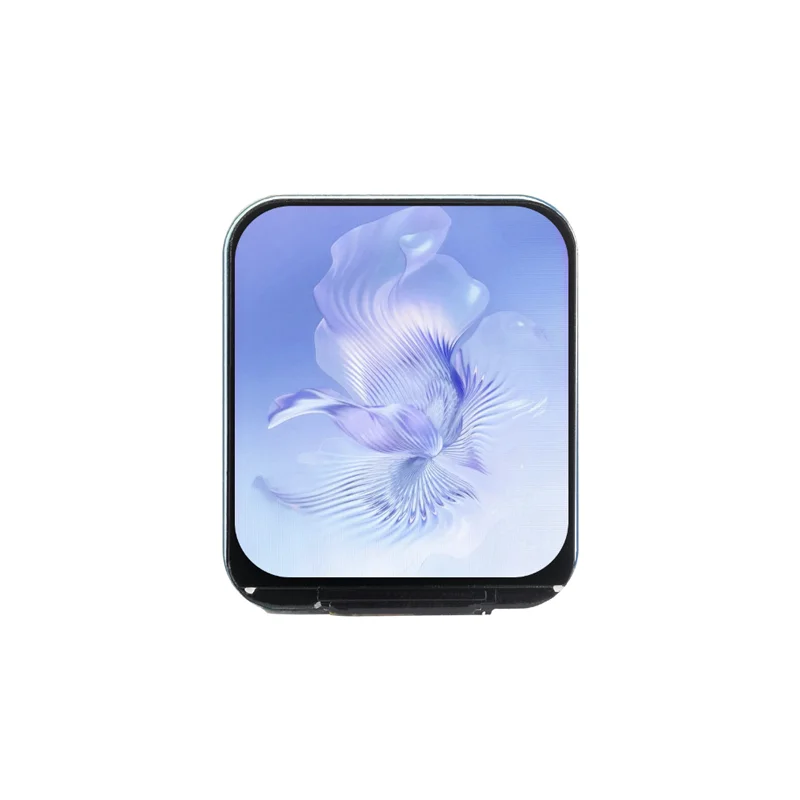

Módulo de pantalla LCD IPS Waveshare de 1,83 pulgadas, resolución 240×280, SPI, 65.000 colores para Arduino / Raspberry Pi / STM32 / ESP32

Descripción

【Descripción general】

Módulo de pantalla LCD de 1,83 pulgadas, resolución de 240 × 280, interfaz SPI, LCD IPS, 65.000 colores, esquinas redondeadas, pantalla Micro LCD

【Nota】

No incluye Raspberry Pi ni otras placas base.

【Características principales】

•  Resolución de 240×280, 65.000 colores, efecto de visualización nítido y colorido.
• Interfaz SPI, minimiza los pines de E/S necesarios, compatible con placas controladoras como Raspberry Pi/Arduino/STM32/ESP32.
• Incluye recursos de desarrollo en línea (ejemplos para Raspberry Pi/Arduino/STM32/ESP32, etc.).

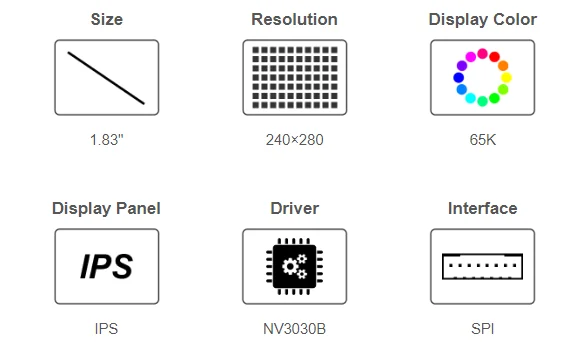

【Presupuesto】

• Tensión de funcionamiento: 3,3 V/5 V (Asegúrese de que la tensión de alimentación y la tensión lógica coincidan; de lo contrario, el dispositivo podría no funcionar correctamente).
• Interfaz: SPI
• Tipo de LCD: IPS
• Controlador: NV3030B
• Resolución: 240(H)RGB x 280(V)
• Tamaño de la pantalla: 30,197 x 35,230 mm
• Tamaño de píxel: 0,126 × 0,126 mm
• Dimensiones: 33 × 40 mm

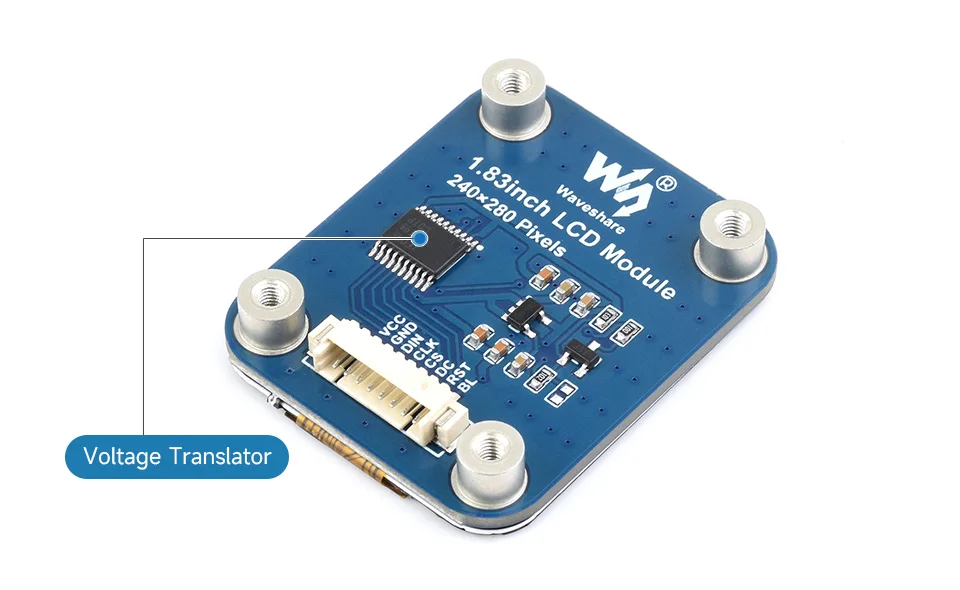

【Traductor de voltaje integrado】

[ ] Compatible con entrada de alimentación de 3,3 V / 5 V

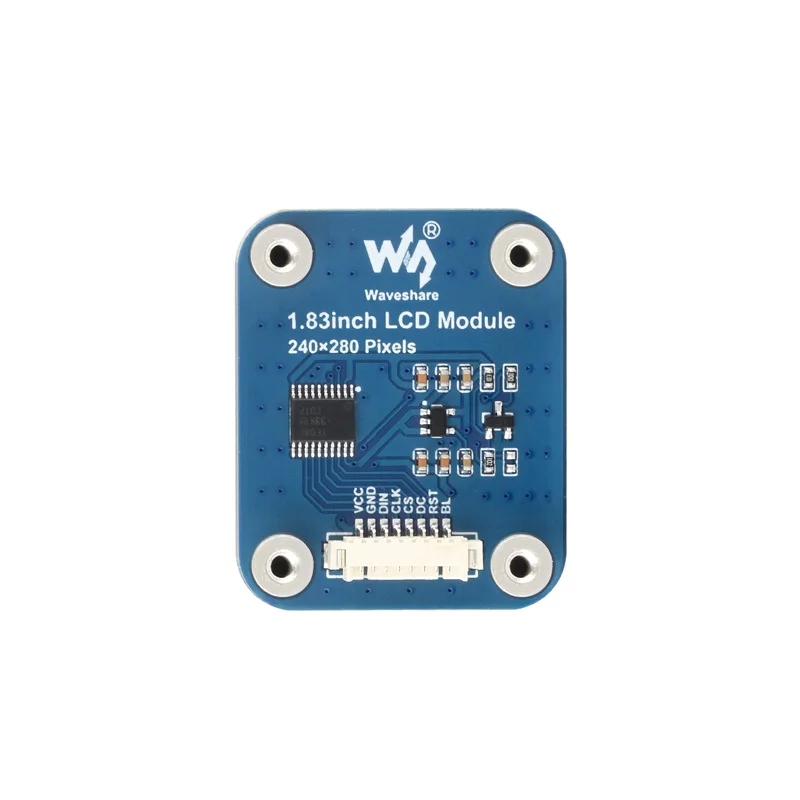

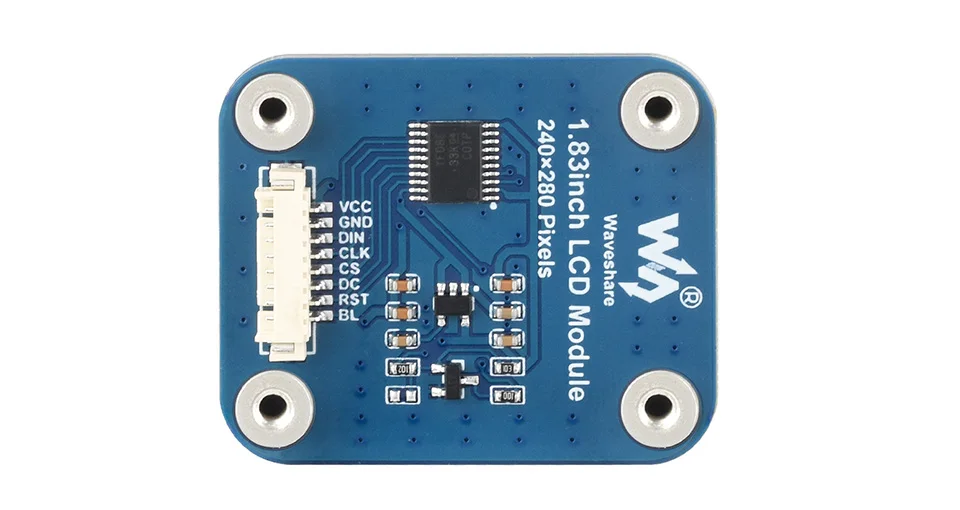

【Interfaz de control SPI integrada】

[ ] Para usar con placas controladoras como Raspberry Pi / Arduino / STM32

• VCC: Alimentación (entrada de 3,3 V / 5 V)
• GND: Tierra
• DIN: Entrada de datos SPI
• CLK: Entrada de reloj SPI
• CS: Selección de chips, baja actividad
• DC: Selección de datos/comandos (alto para datos, bajo para comandos)
• RST: Reinicio, bajo activo
• BL: Retroiluminación

【Conexión de hardware】

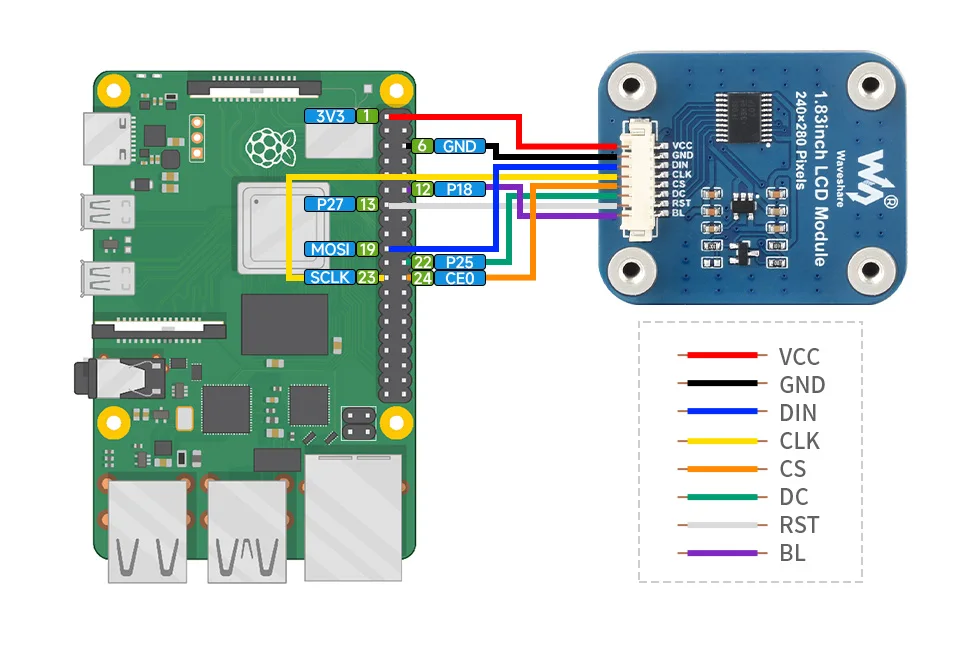

Conectando con Raspberry Pi

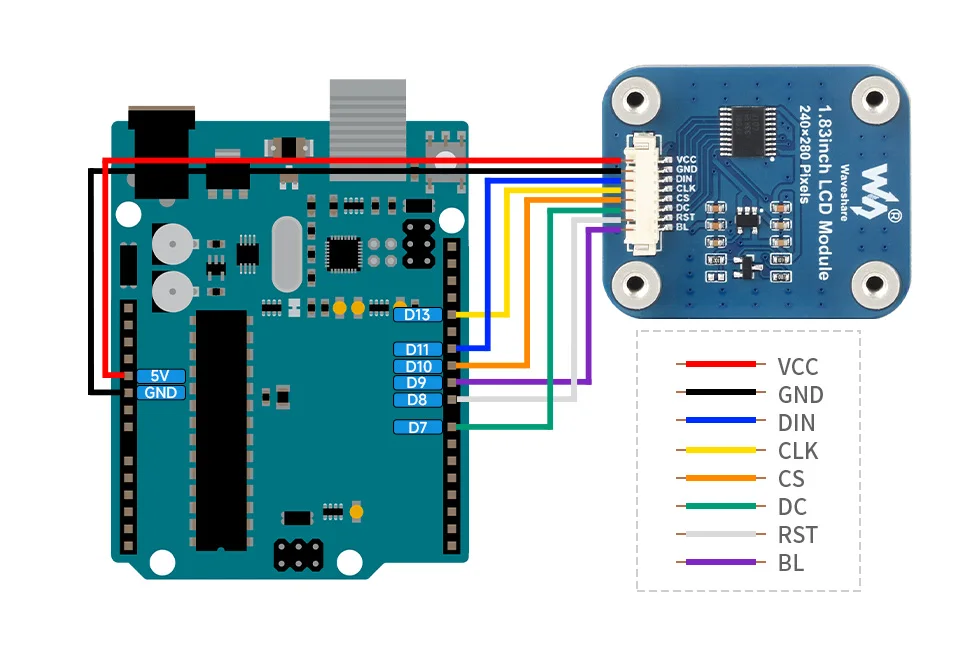

Conexión con la placa Arduino

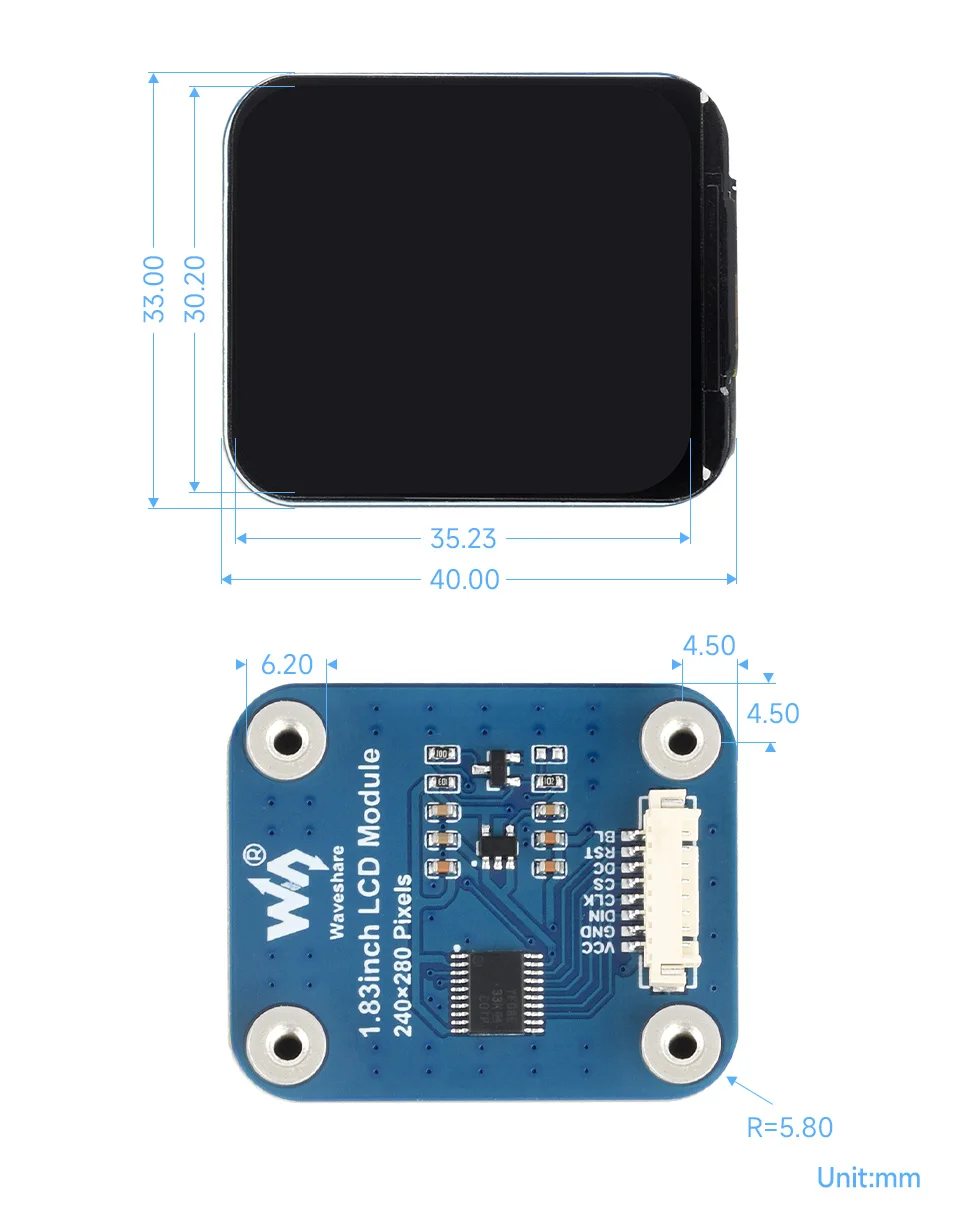

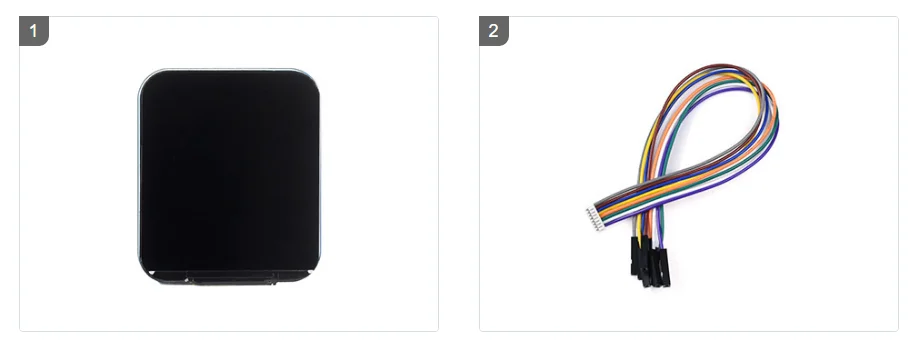

【Dimensiones generales】

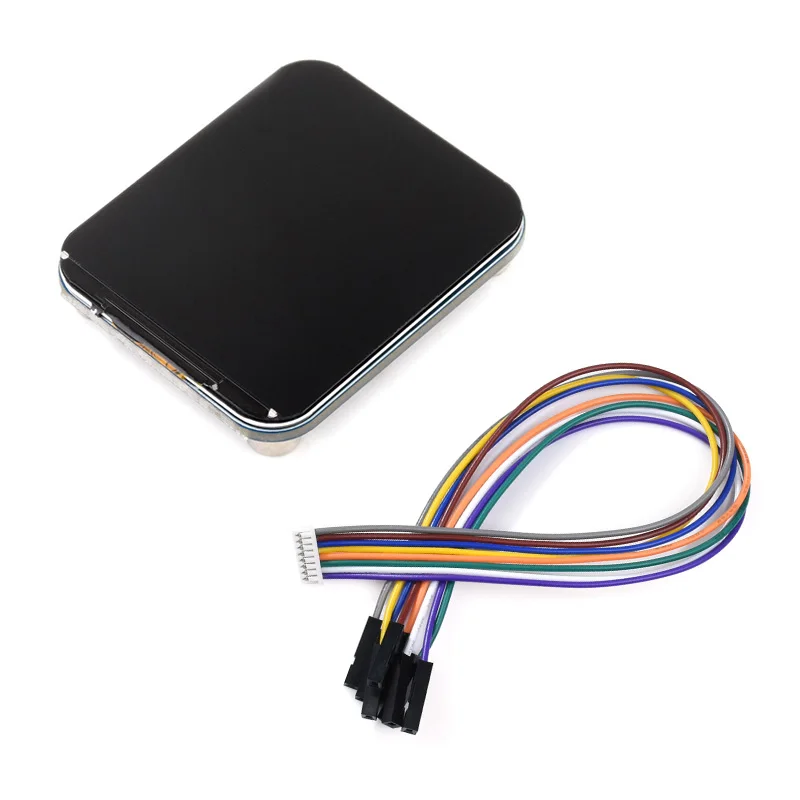

• Módulo LCD de 1,83 pulgadas x1

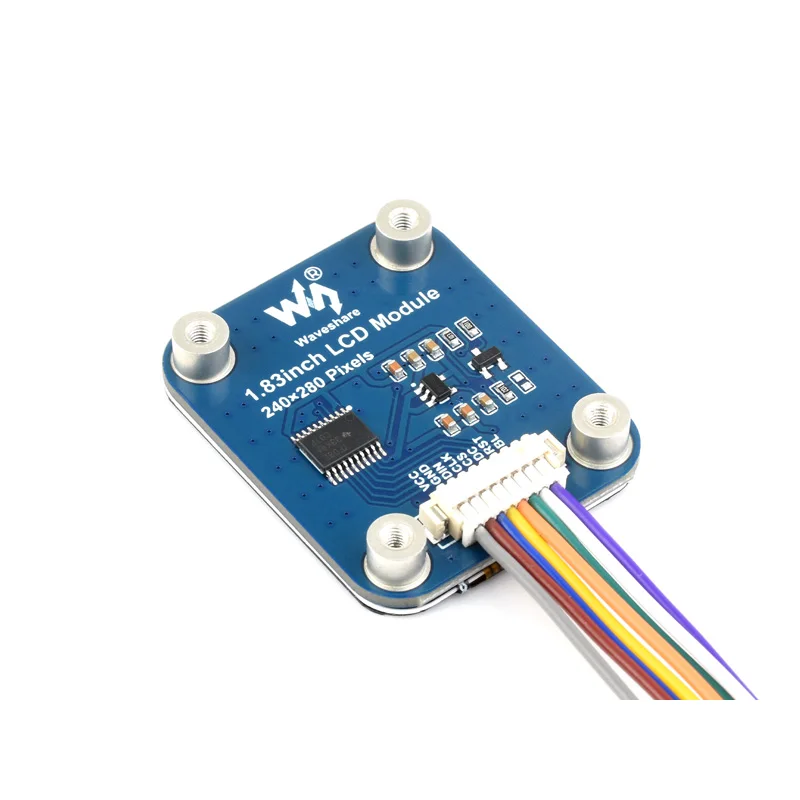

• Cable MX1.25 de 8 pines x1
