Pantalla LCD IPS de 1,69 pulgadas, 240 × 280, interfaz SPI, 262.000 colores, módulo de visualización ST7789V2 para Arduino ESP32 Raspberry Pi 4B 3B+ Zero
1.69 Inch LCD IPS Screen 240×280 SPI Interface 262K Colors ST7789V2 Display Module for Arduino ESP32 Raspberry Pi 4B 3B+ Zero - Imagen 2
1.69 Inch LCD IPS Screen 240×280 SPI Interface 262K Colors ST7789V2 Display Module for Arduino ESP32 Raspberry Pi 4B 3B+ Zero - Imagen 3
1.69 Inch LCD IPS Screen 240×280 SPI Interface 262K Colors ST7789V2 Display Module for Arduino ESP32 Raspberry Pi 4B 3B+ Zero - Imagen 4
1.69 Inch LCD IPS Screen 240×280 SPI Interface 262K Colors ST7789V2 Display Module for Arduino ESP32 Raspberry Pi 4B 3B+ Zero - Imagen 5
1.69 Inch LCD IPS Screen 240×280 SPI Interface 262K Colors ST7789V2 Display Module for Arduino ESP32 Raspberry Pi 4B 3B+ Zero - Imagen 6

Pantalla LCD IPS de 1,69 pulgadas, 240 × 280, interfaz SPI, 262.000 colores, módulo de visualización ST7789V2 para Arduino ESP32 Raspberry Pi 4B 3B+ Zero

$11.90

Hay existencias

SKU: 1005005752009686 Categorías: , ,

Descripción

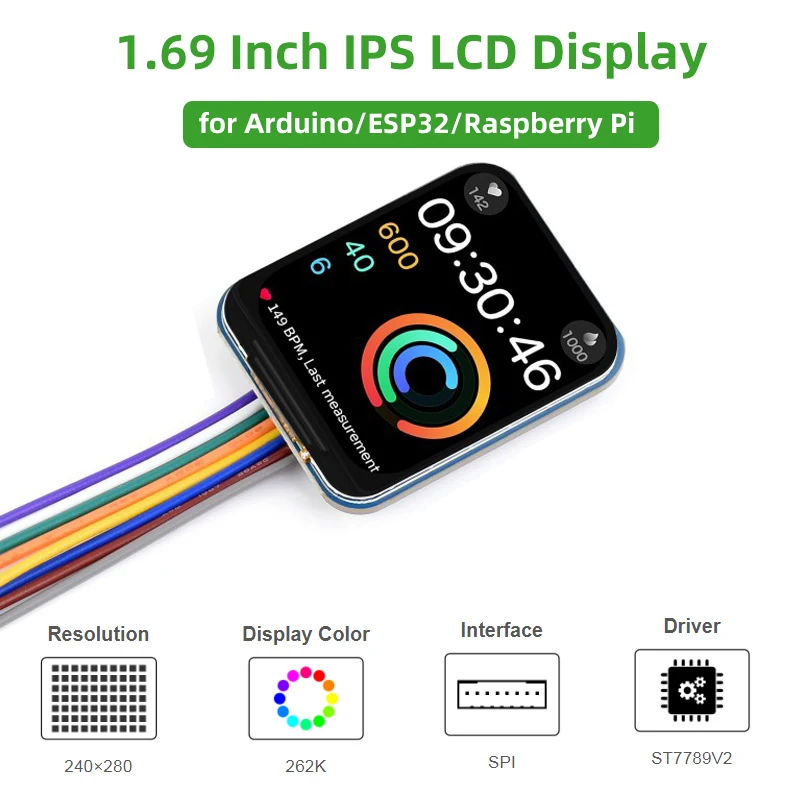

1.69inch LCD Display Module

Embedded ST7789V2 Driver Chip, Using SPI Interface

Comes with examples for Raspberry Pi, Arduino, STM32, etc.

1.69 Inch LCD IPS Screen 240×280 SPI Interface 262K Colors ST7789V2 Display Module for Arduino ESP32 Raspberry Pi 4B 3B+ Zero — reference image 11.69 Inch LCD IPS Screen 240×280 SPI Interface 262K Colors ST7789V2 Display Module for Arduino ESP32 Raspberry Pi 4B 3B+ Zero — reference image 2
Características principales
  • 240×280 resolution, 262K colors, clear and colorful displaying effect
  • SPI interface, minimizes required IO pins, supports controller boards like Raspberry Pi/Arduino/STM32
  • Comes with online development resources (examples for Raspberry Pi/Arduino/STM32)
Presupuesto
VOLTAJE DE FUNCIONAMIENTO 3,3 V / 5 V RESOLUCIÓN 240 × 280 pixels
INTERFAZ DE COMUNICACIÓN SPI de 4 hilos TAMAÑO DE PANTALLA 27.97 × 32.63mm
PANEL DE VISUALIZACIÓN IPS PIXEL SIZE 0.11655 × 0.11655mm
CONDUCTOR ST7789V2 MODULE SIZE 31.50 × 39.00mm

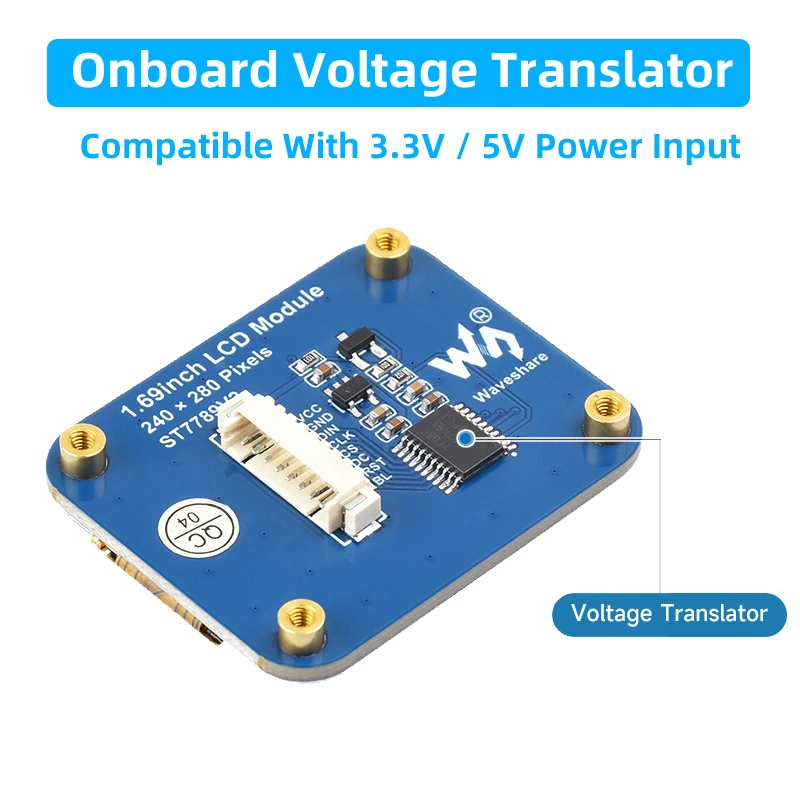

Traductor de voltaje integrado

Compatible With 3.3V / 5V Power Input

1.69 Inch LCD IPS Screen 240×280 SPI Interface 262K Colors ST7789V2 Display Module for Arduino ESP32 Raspberry Pi 4B 3B+ Zero — reference image 3
Interfaz de control SPI integrada

For Use With Controller Boards Like Raspberry Pi / Arduino / STM32

1.69 Inch LCD IPS Screen 240×280 SPI Interface 262K Colors ST7789V2 Display Module for Arduino ESP32 Raspberry Pi 4B 3B+ Zero — reference image 4
VCC Alimentación (entrada de 3,3 V / 5 V)
GND Suelo
ESTRUENDO Entrada de datos SPI
CLK Entrada de reloj SPI
CS Chip selection, low active
corriente continua Selección de datos/comandos (alta para datos, baja para comandos)
RST Reset, low active
BL Backlight
Conexión de hardware

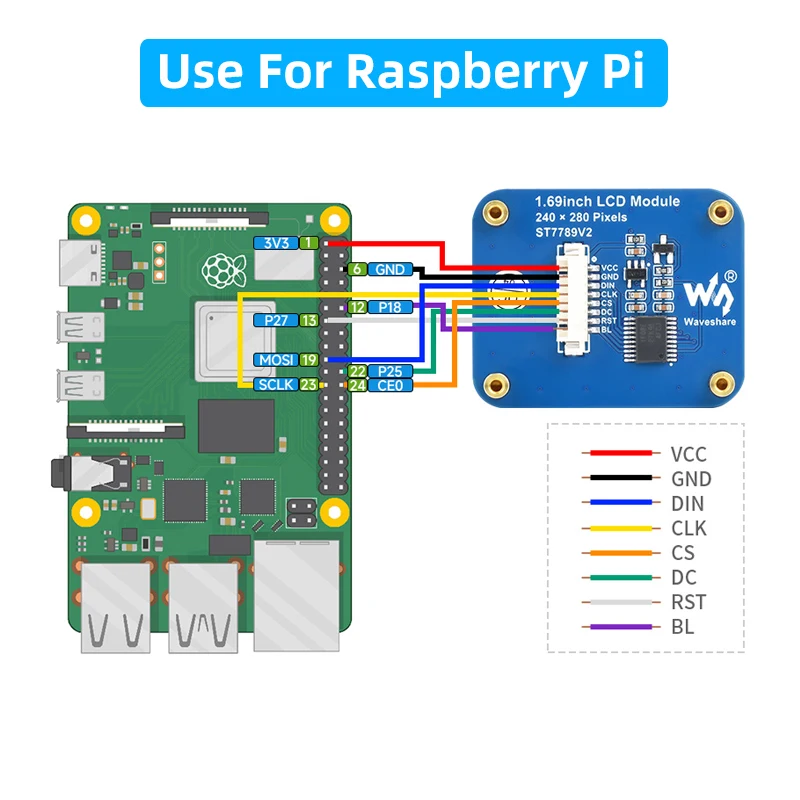

Conectando con Raspberry Pi

 1.69 Inch LCD IPS Screen 240×280 SPI Interface 262K Colors ST7789V2 Display Module for Arduino ESP32 Raspberry Pi 4B 3B+ Zero — reference image 5

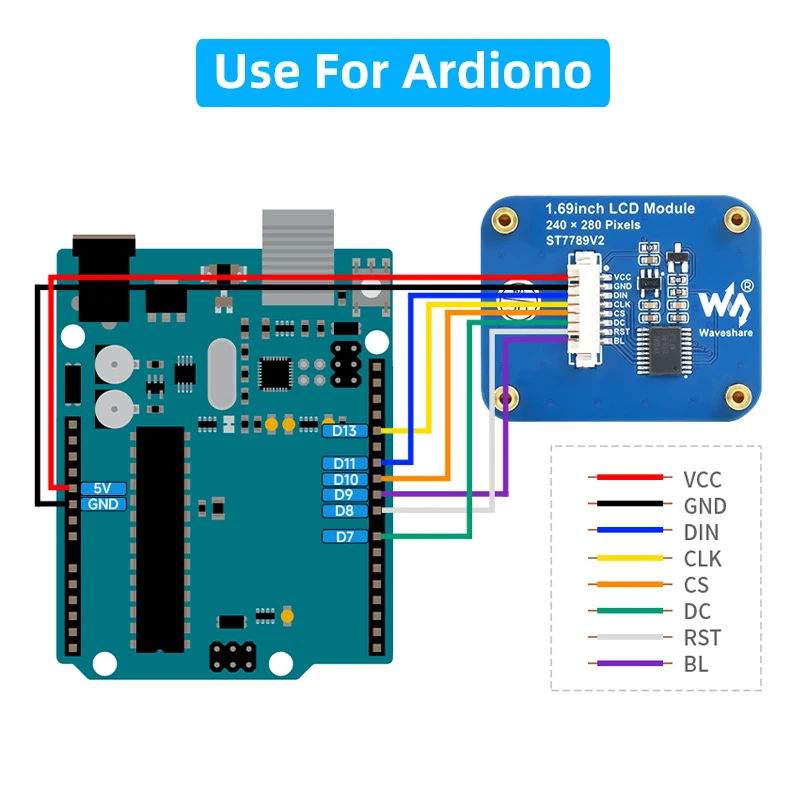

Conexión con la placa Arduino

 1.69 Inch LCD IPS Screen 240×280 SPI Interface 262K Colors ST7789V2 Display Module for Arduino ESP32 Raspberry Pi 4B 3B+ Zero — reference image 6

Connecting with STM32

 1.69 Inch LCD IPS Screen 240×280 SPI Interface 262K Colors ST7789V2 Display Module for Arduino ESP32 Raspberry Pi 4B 3B+ Zero — reference image 7
Ejemplo de uso
1.69 Inch LCD IPS Screen 240×280 SPI Interface 262K Colors ST7789V2 Display Module for Arduino ESP32 Raspberry Pi 4B 3B+ Zero — reference image 8

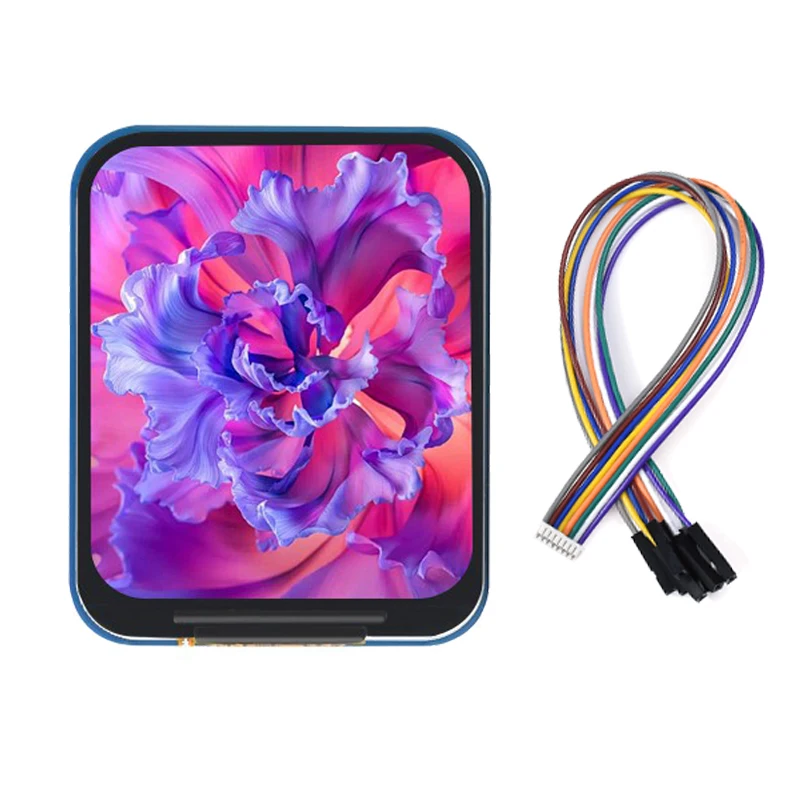

Product Show
1.69 Inch LCD IPS Screen 240×280 SPI Interface 262K Colors ST7789V2 Display Module for Arduino ESP32 Raspberry Pi 4B 3B+ Zero — reference image 91.69 Inch LCD IPS Screen 240×280 SPI Interface 262K Colors ST7789V2 Display Module for Arduino ESP32 Raspberry Pi 4B 3B+ Zero — reference image 10

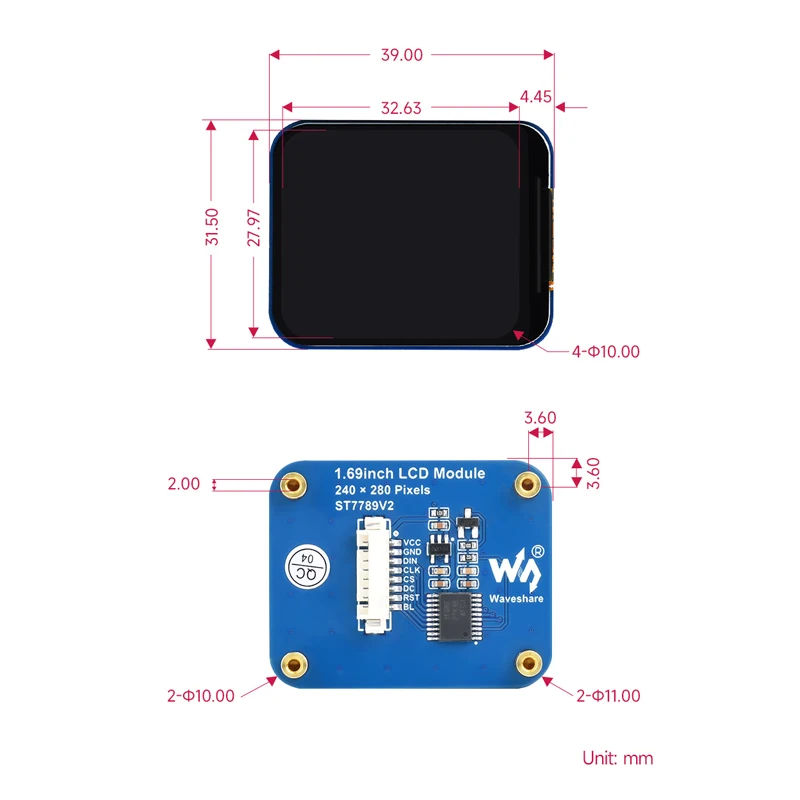

Dimensiones del contorno
1.69 Inch LCD IPS Screen 240×280 SPI Interface 262K Colors ST7789V2 Display Module for Arduino ESP32 Raspberry Pi 4B 3B+ Zero — reference image 11

Lista de embalaje

1 x 1.69 Inch IPS LCD Module

1 x GH1.25 20cm 8Pin Cable

1.69 Inch LCD IPS Screen 240×280 SPI Interface 262K Colors ST7789V2 Display Module for Arduino ESP32 Raspberry Pi 4B 3B+ Zero — reference image 12

Personalización de productos

Ofrecemos servicios de personalización de productos. Contáctanos para hablar de sus necesidades.

Información adicional

Peso 0.15 kg
