Waveshare USB - M.2 Key B 5Gドングル（SIM8202/SIM8262/RM520/RM530対応）

$40.90

在庫あり

商品コード: 1005008571001752 カテゴリー: , ,

説明

  • 電池付属： いいえ

  • 高懸念化学物質： なし

  • 型番: USB 3.2 Gen1 5Gドングル

  • ブランド名： Waveshare

5Gドングル拡張ボード

5G M.2 - USB 3.2ポート

SIMCom / Quectel / Fibocomの主流5G M.2モジュールに対応


3042 / 3052パッケージに対応

Waveshare USB TO M.2 Key B 5G DONGLE For SIM8202/SIM8262/RM520/RM530 — reference image 1

* 注: 5G モジュールは USB 3.2 Gen1 5G ドングルキットには含まれておらず、別途購入する必要があります。5G モジュール付きのキットを選択することをお勧めします。キット選択表を参照してください。

詳細はこちら。.

主な機能概要
  • M.2（NGFF）Key Bインターフェースを備えた5Gモジュールをサポートし、SIMCom、Quectel、Fibocomなどの主要ブランドの5Gモジュールと互換性があります。
  • SIM82XX、RM5XX、FM650XXシリーズなどの3042/3052パッケージの5Gモジュールをサポートします。
  • Raspberry PiやPCに接続して5Gネットワーク接続、ファームウェアアップデート、外部電源入力を行うためのUSB 3.2 Type-Cポートを搭載。
  • データ伝送やその他の機能のためのUART通信インターフェースを内蔵し、一部のモジュールにも搭載。

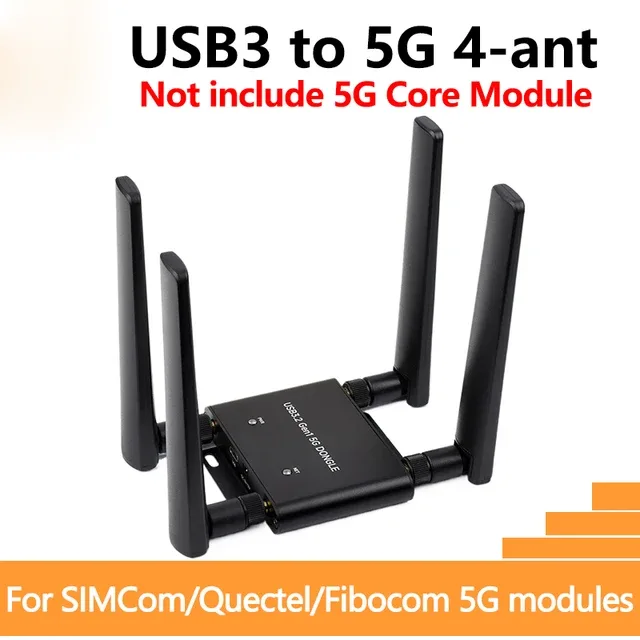

  • アンテナを直接取り付けるための、オンボード4チャンネルIPEX 4-SMAアンテナコネクタを搭載。
  • オンボード電圧変換回路を搭載し、DC 3.5mmジャック経由で5～12Vの電源供給、またはUSB 3.2ポート経由で5V/2Aの電源供給に対応します。

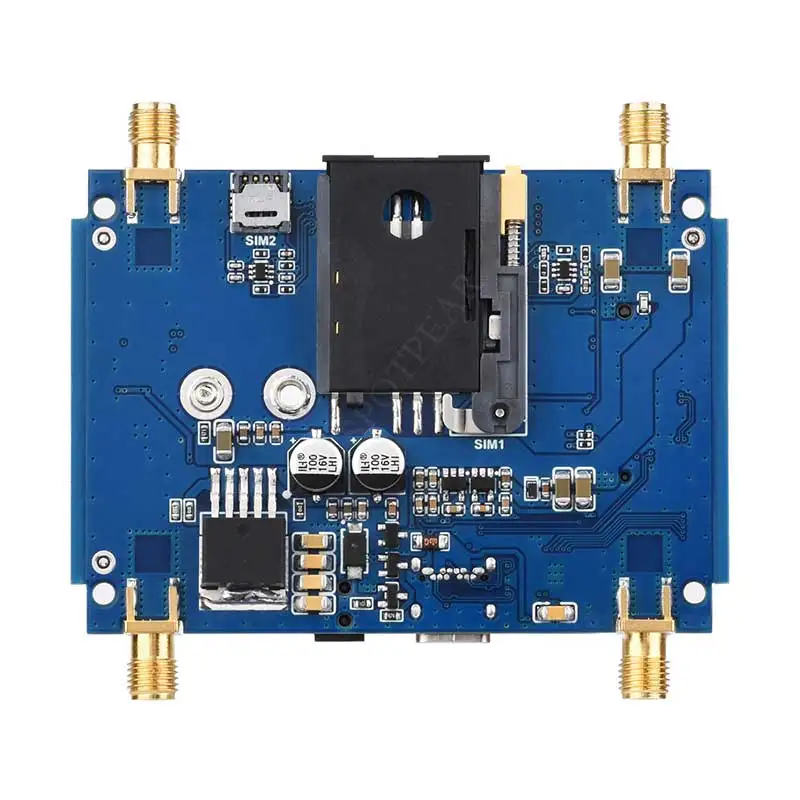

  • オンボード標準SIMカードスロット1系統、QFN-8（5×6）パッケージのeSIMカードスロット1系統、デュアルカードシングルスタンバイ、ATコマンドで切り替え可能
  • モジュールの動作状態と5Gデバッグを確認するためのオンボード電源およびネットワークインジケーター
  • 酸化処理を施したつや消し表面のアルミニウム合金筐体、CNC加工による開口部、堅牢で耐久性があり、卓上または壁掛けに対応。



互換性のある5Gモジュール
Waveshare USB TO M.2 Key B 5G DONGLE For SIM8202/SIM8262/RM520/RM530 — reference image 2
複数サイズ対応

3042 / 3052 パッケージに対応

Waveshare USB TO M.2 Key B 5G DONGLE For SIM8202/SIM8262/RM520/RM530 — reference image 3

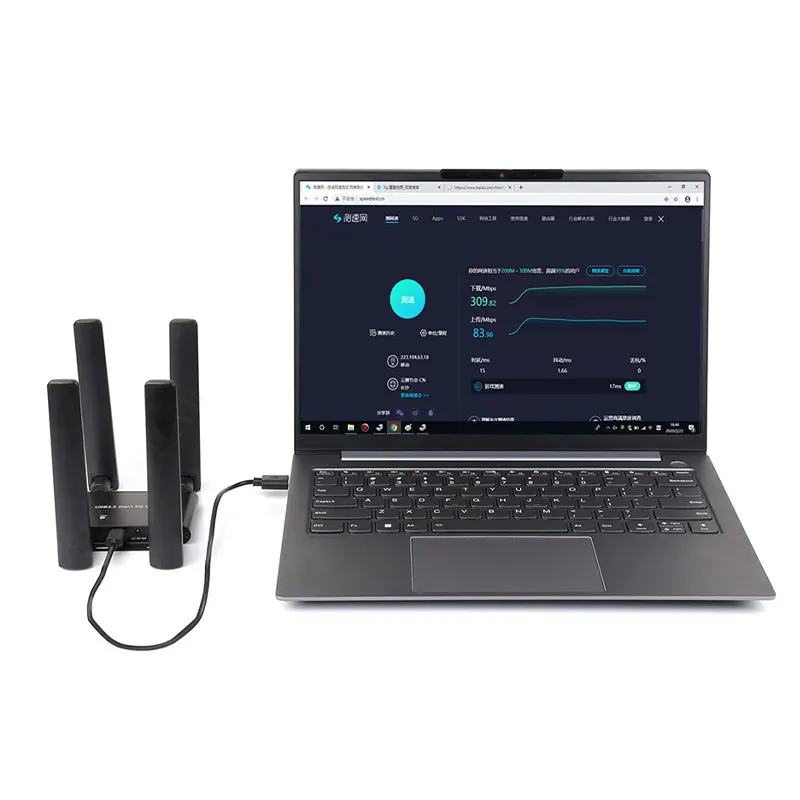

接続例

USBポート経由でWindows PC、Raspberry Piマザーボード、Jetson Nanoシリーズマザーボードに接続し、5Gネットワークを構築します。

Waveshare USB TO M.2 Key B 5G DONGLE For SIM8202/SIM8262/RM520/RM530 — reference image 4

※参考情報です。詳細な部品リストについては、パッケージ内容をご確認ください。.

マルチシステム対応、使いやすい



Windows / Linuxに対応…

USBポートに差し込み、簡単な設定を行うだけで、高速5Gネットワーク接続がすぐに利用できるようになります。

Waveshare USB TO M.2 Key B 5G DONGLE For SIM8202/SIM8262/RM520/RM530 — reference image 5
アプリケーションシナリオ
Waveshare USB TO M.2 Key B 5G DONGLE For SIM8202/SIM8262/RM520/RM530 — reference image 6

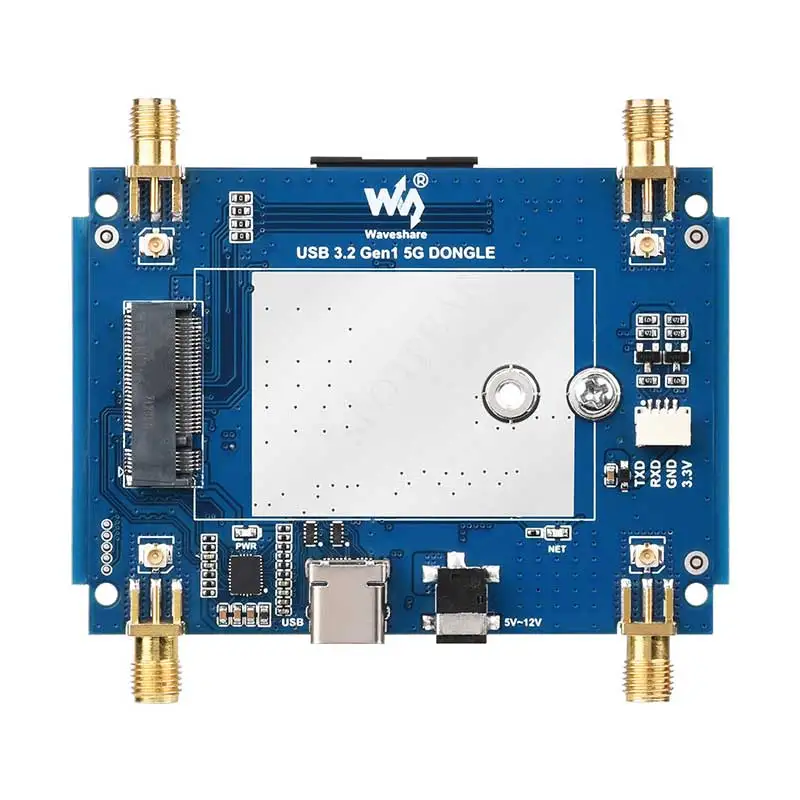

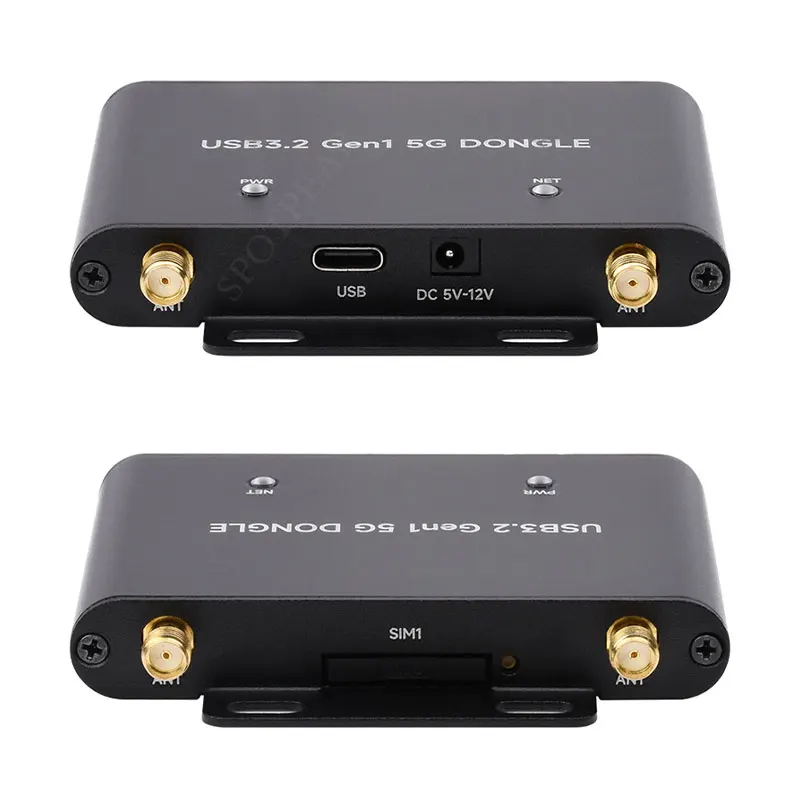

インターフェースの紹介
Waveshare USB TO M.2 Key B 5G DONGLE For SIM8202/SIM8262/RM520/RM530 — reference image 7

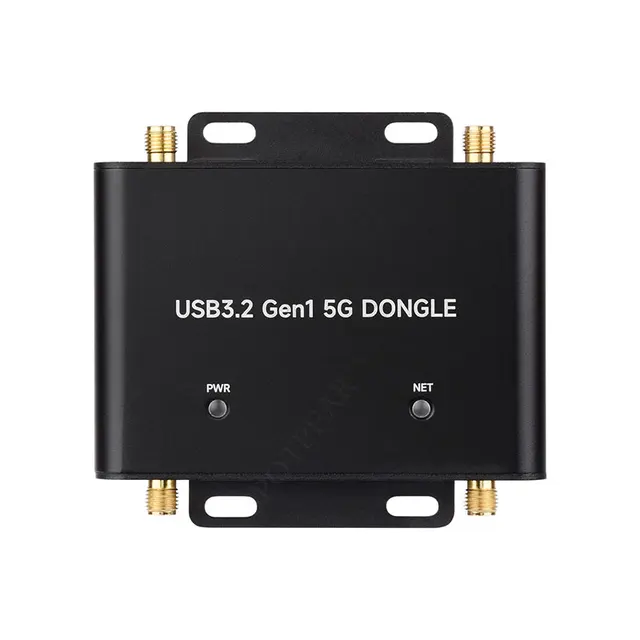

工業用グレードのアルミニウム合金製筐体

酸化処理を施したつや消しアルミニウム合金製筐体、頑丈で耐久性があり、コンパクトサイズ、デスクトップまたは壁掛けに対応。

Waveshare USB TO M.2 Key B 5G DONGLE For SIM8202/SIM8262/RM520/RM530 — reference image 8



外形寸法
Waveshare USB TO M.2 Key B 5G DONGLE For SIM8202/SIM8262/RM520/RM530 — reference image 9
※注：上記の寸法は手作業で測定しているため、多少の誤差が生じる場合があります。



5Gモジュール設置の概要
Waveshare USB TO M.2 Key B 5G DONGLE For SIM8202/SIM8262/RM520/RM530 — reference image 10
※ご注意：USB 3.2 Gen1 5Gドングルキットには5Gモジュールは含まれておりません。別途ご購入いただく必要があります。5Gモジュール付きのキットをお選びいただくことをお勧めします。詳細はキット選択表をご参照ください。.

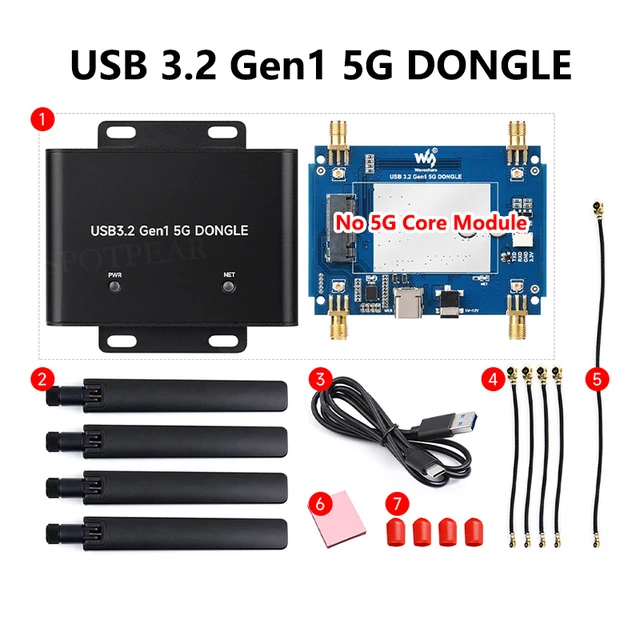

パッケージ内容
  1. USB 3.2 Gen1 5Gドングル x1
  2. 5Gアンテナ×4
  3. USB Type-A - Type-Cケーブル 約1m x 1
  4. IPEXアダプターケーブル 約6cm（4本）×1
  5. IPEXアダプターケーブル 約13cm x1
  6. サーマルパッド×1
  7. SMA保護キャップ（4個入り）×1

Waveshare USB TO M.2 Key B 5G DONGLE For SIM8202/SIM8262/RM520/RM530 — reference image 11

製品のカスタマイズ

当社は製品のカスタマイズサービスを提供しています。. お問い合わせ お客様のご要望について話し合うため。.

追加情報

重さ 0.5 kg
