SX1308 DC-DC 2-24Vから2-28Vへの昇圧調整可能電源モジュール 昇圧コンバータ 大電流2A

説明

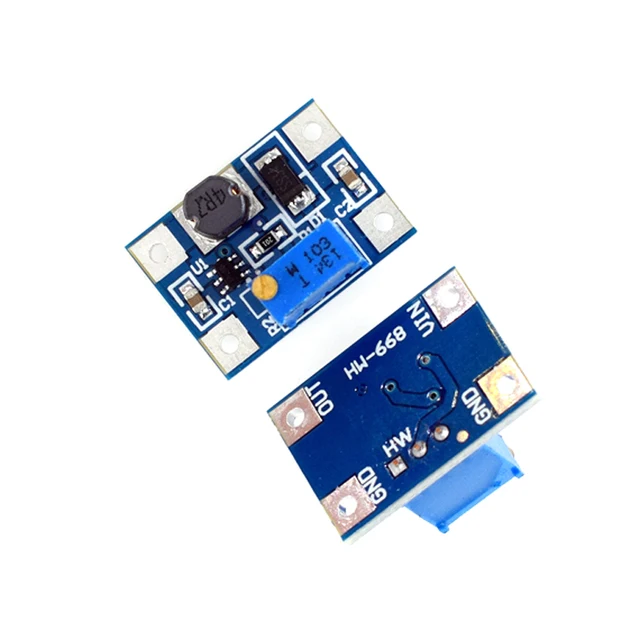

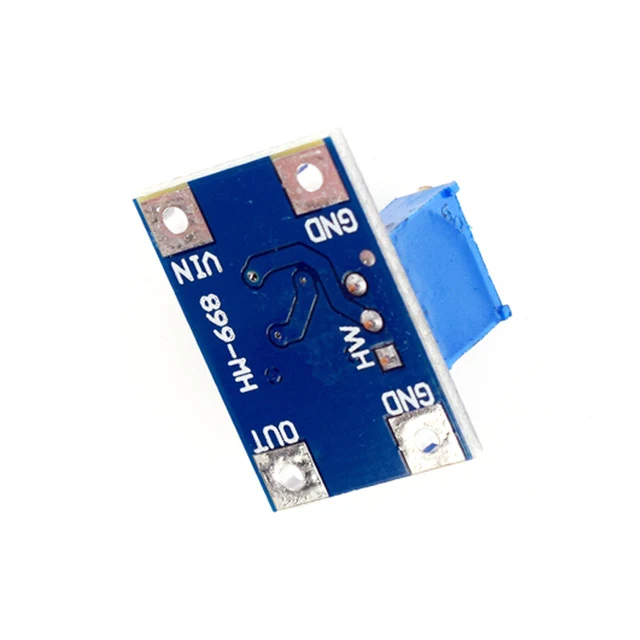

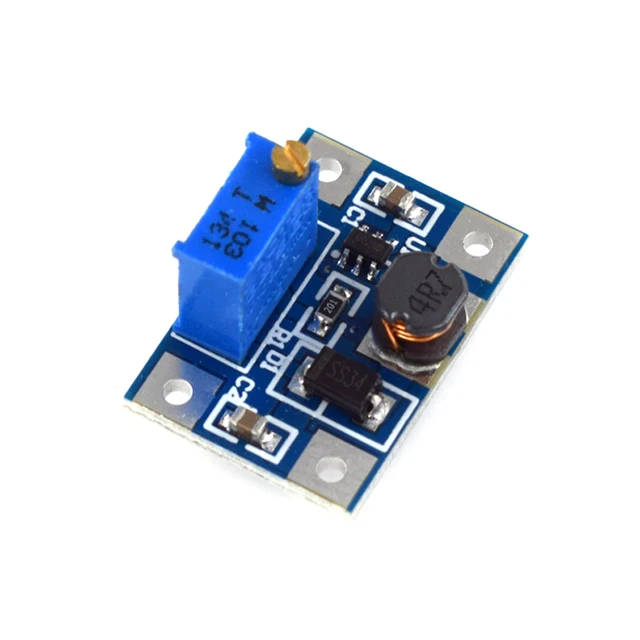

SX1308昇圧モジュールは、小型で高効率なSX1308チップを搭載しています。出力電圧は最大31Vまで調整可能で、内部抵抗が100mΩと極めて低い金属酸化膜半導体電界効果トランジスタ（MOSFET）を内蔵しており、2A以内の高電流出力が可能です。3Gネットワーク製品、デジタル製品、モバイルバッテリー、バッテリー駆動機器などに幅広く使用されています。.

主な技術パラメータ：

入力電圧範囲：DC 2.5V～24V

出力電圧範囲：DC2.32V～31V

スイッチング周波数：1.2MHz

出力電流：≤ 2A

機能的特徴：

発振周波数は1.2MHzで、効率は最大95%です。

この回路には、短絡保護や過熱保護などの機能があります。

10KΩの価格調整用ポテンショメータ、電圧出力を調整します

特記事項：

モジュールの電源が入っておらず、負荷にも接続されていない状態で、青色のポテンショメータの銅製の平型調整キャップを胸に当て、ポテンショメータを反時計回りに最後まで（30回転以上）回し、「カチッ」という音がしたら、電源を入れてマルチメータでモジュールの出力電圧を監視します。ポテンショメータを時計回りに回して、目的の電圧にします。初期段階でこのポテンショメータを数回回しても意味がありません。
