Stormduino Rev2.2 ATmega328P USB-C ベア PCB

説明

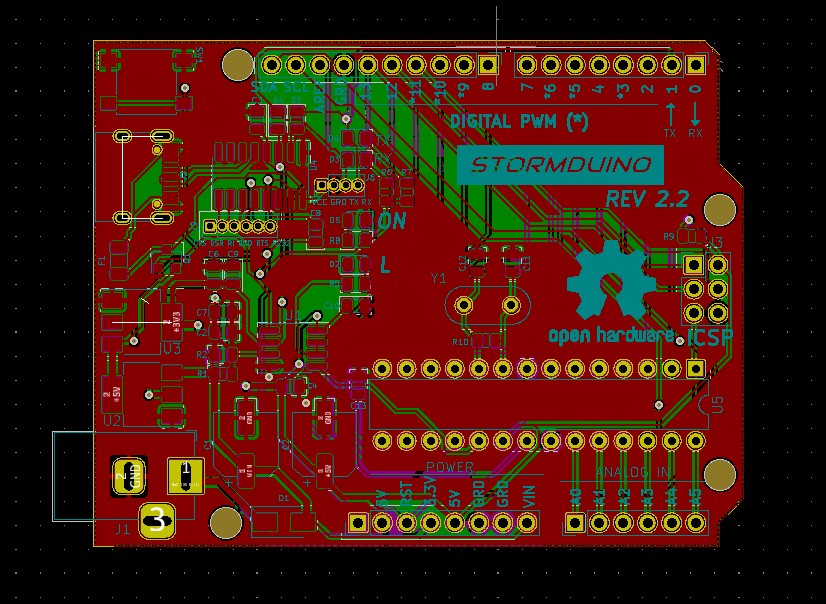

Stormduino Rev2.2 ATmega328P USB-C ベア PCB

Chromico/stormduinoのオープンハードウェア設計に基づき、DIYIPCBによって製造されました。選択されたバージョン：Rev2.2。.

設計機能

Arduino Uno互換の開発ボードレイアウト。DIPパッケージのATmega328P、USB-シリアル変換回路、安定化電源レールを搭載。.

代表的な用途

Arduino互換の学習、マイクロコントローラのプロトタイプ開発、スルーホール実装プロジェクト。.

設計における主要なチップとコンポーネント

リファレンスデザインには、ATmega328P-PUマイコン、CH340C USB-シリアルコンバータ、LM358およびAMS1117レギュレータが含まれています。.

これらは組み立て済みの設計図です。基板単体には部品は付属しておらず、ファームウェアまたはホストソフトウェアが必要になる場合があります。.

受け取るもの

未実装のプリント基板1枚。1枚あたりUS$2.00。マイクロコントローラ、ブートローダープログラミング、ソケット、ヘッダー、USBケーブル、およびすべてのコンポーネントは含まれていません。Stormduinoの設計に基づき独自に製造されています。.

画像は上流設計の参考資料であり、含まれていない部品や付属品が写っている場合があります。ソルダーマスクの色は異なる場合があります。.

PCBと注文の詳細

• 銅層：2
• 公称板厚：1.6 mm
• 基板製造リードタイム：2～3日。配送所要時間は別途かかります。.
• 推定出荷重量：梱包材を含めてボード1枚あたり50g。.

PCBAサービス全般

DIYIPCBは、部品調達、SMT実装、スルーホールおよび手はんだ付け、そして世界各国への配送サービスを提供しています。完成基板をご希望の場合は、必要数量とファームウェア、テスト、アクセサリに関するご要望をお知らせください。PCBAの製造リードタイムは、部品の在庫状況と実装範囲の確認状況により、5～10日です。PCBAの価格は見積もりにて確定いたします。.

PCBAについてはお問い合わせください またはメール service@diyipcb.com.

オープンソースの設計および製造ファイル

• オリジナルプロジェクト、ドキュメント、ソース
• 選択された製造ファイルディレクトリ
• アップストリームライセンス

ライセンスと帰属表示

デザインライセンス：MIT。オリジナルの著作権表示は以下に記載されています。DIYIPCBは独立した製造業者であり、上流プロジェクトによる承認を受けていません。.

MITライセンス Copyright (c) 2020 Chromico 本ハードウェア、ソフトウェア、および関連ドキュメントファイル（以下「製品」）のコピーを入手したすべての人に対し、以下の条件に従い、製品の使用、コピー、変更、結合、公開、配布、サブライセンス、および/またはコピーの販売の権利を含め、制限なく製品を取り扱う権利、および製品が提供される人にそうすることを許可する権利を無償で付与します。 上記の著作権表示およびこの許可表示は、製品のすべてのコピーまたは実質的な部分に含まれるものとします。製品は「現状のまま」提供され、明示的または黙示的を問わず、商品性、特定目的への適合性、および非侵害の保証を含むがこれらに限定されない、いかなる種類の保証もありません。いかなる場合においても、著者または著作権者は、契約、不法行為、その他いかなる訴訟においても、製品または製品の使用もしくはその他の取引から生じる、またはそれに関連するいかなる請求、損害、その他の責任についても責任を負わないものとします。.

対象となる製品の純売上高の5%がオープンハードウェア基金を支援します。, 追加料金はかかりません。.
