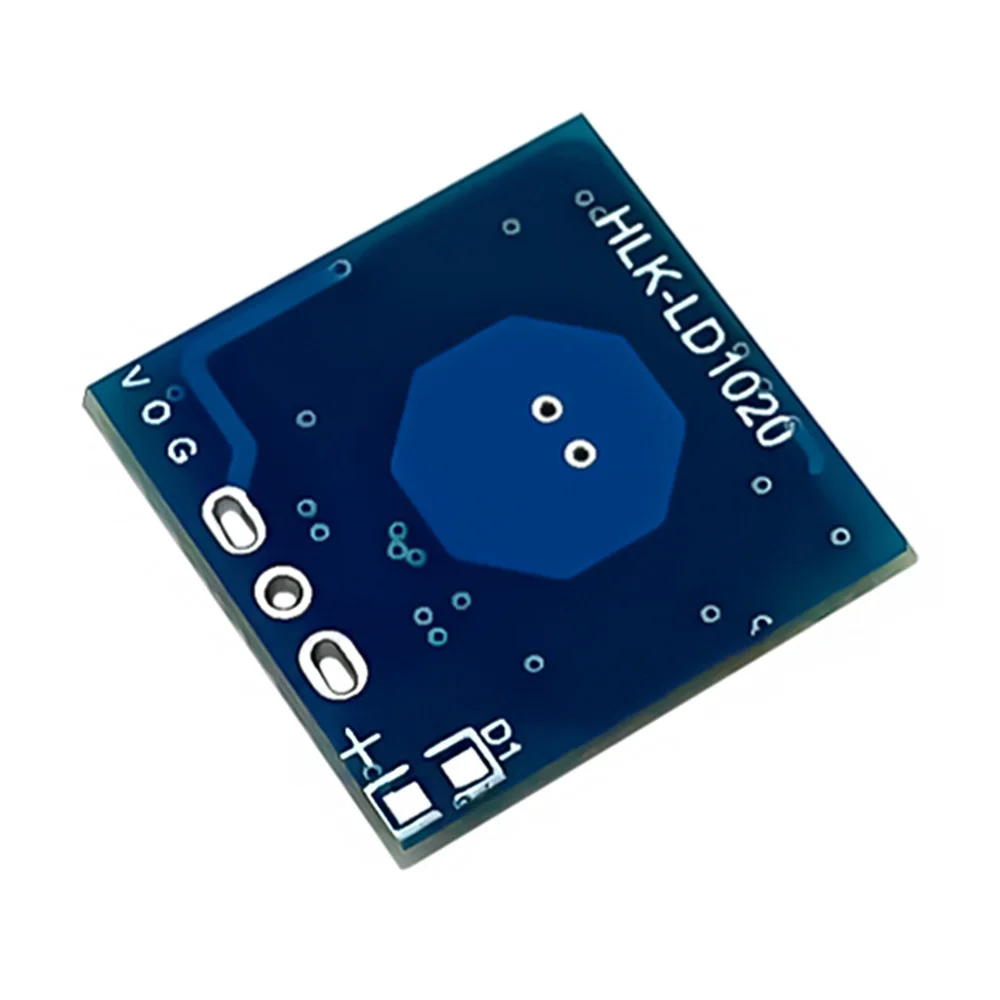

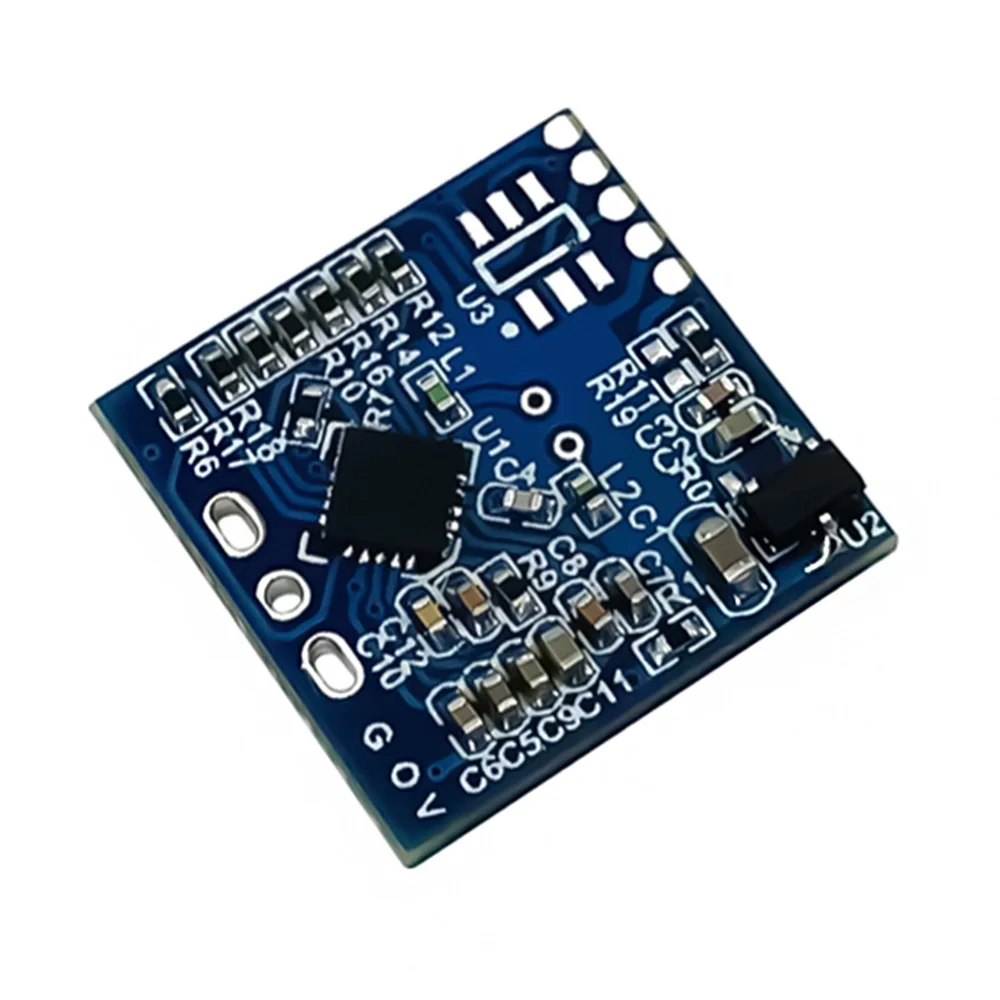

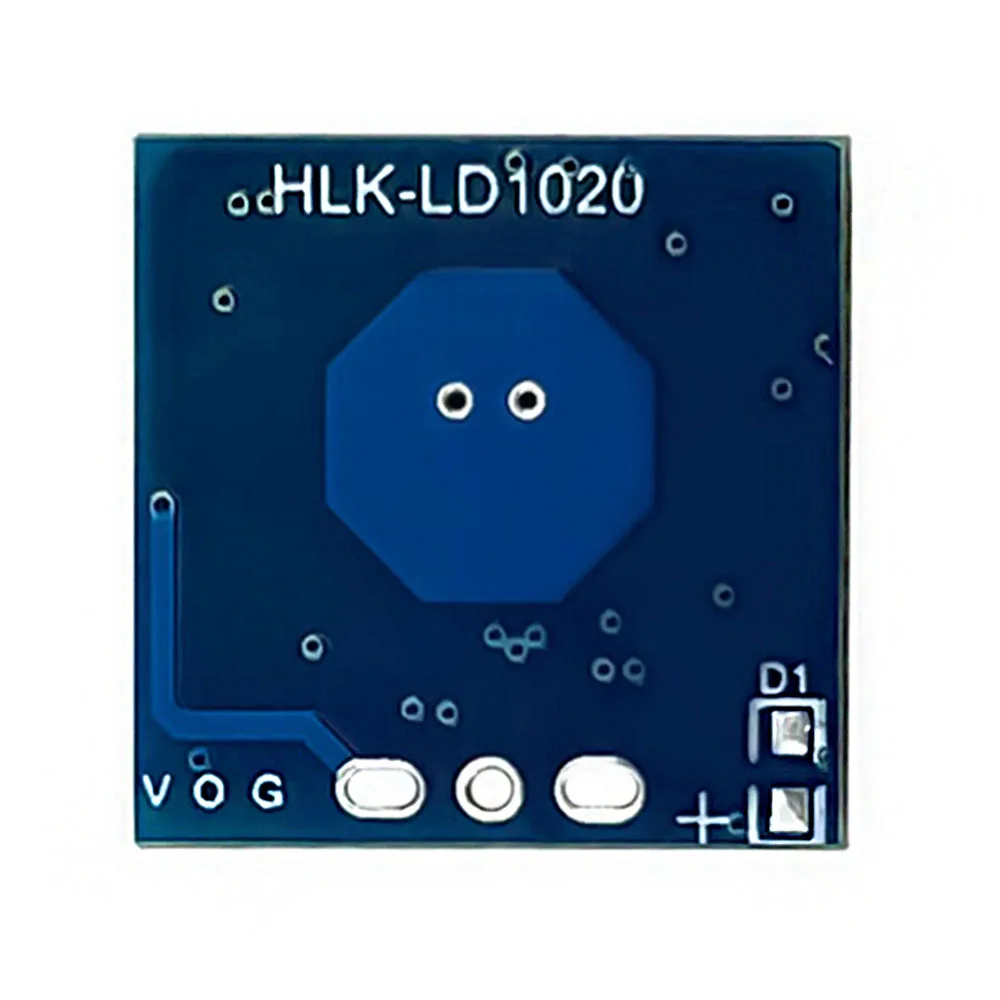

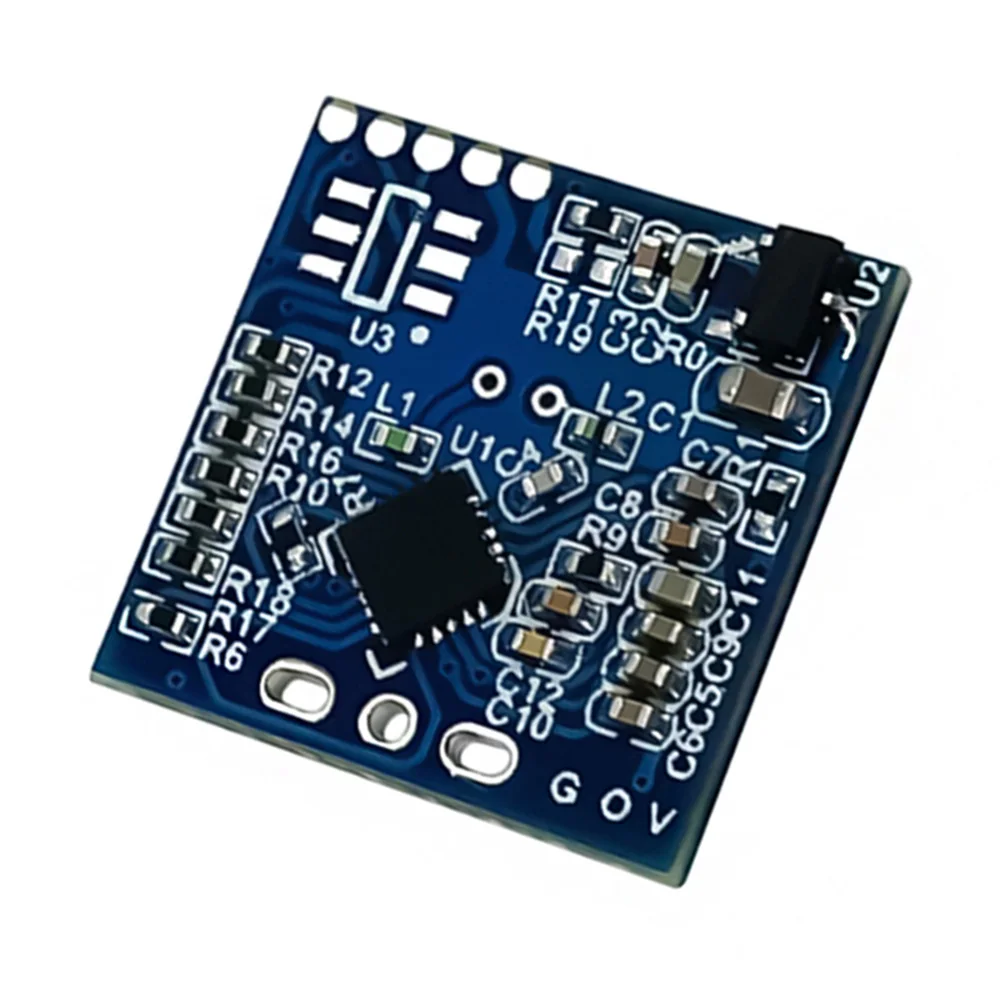

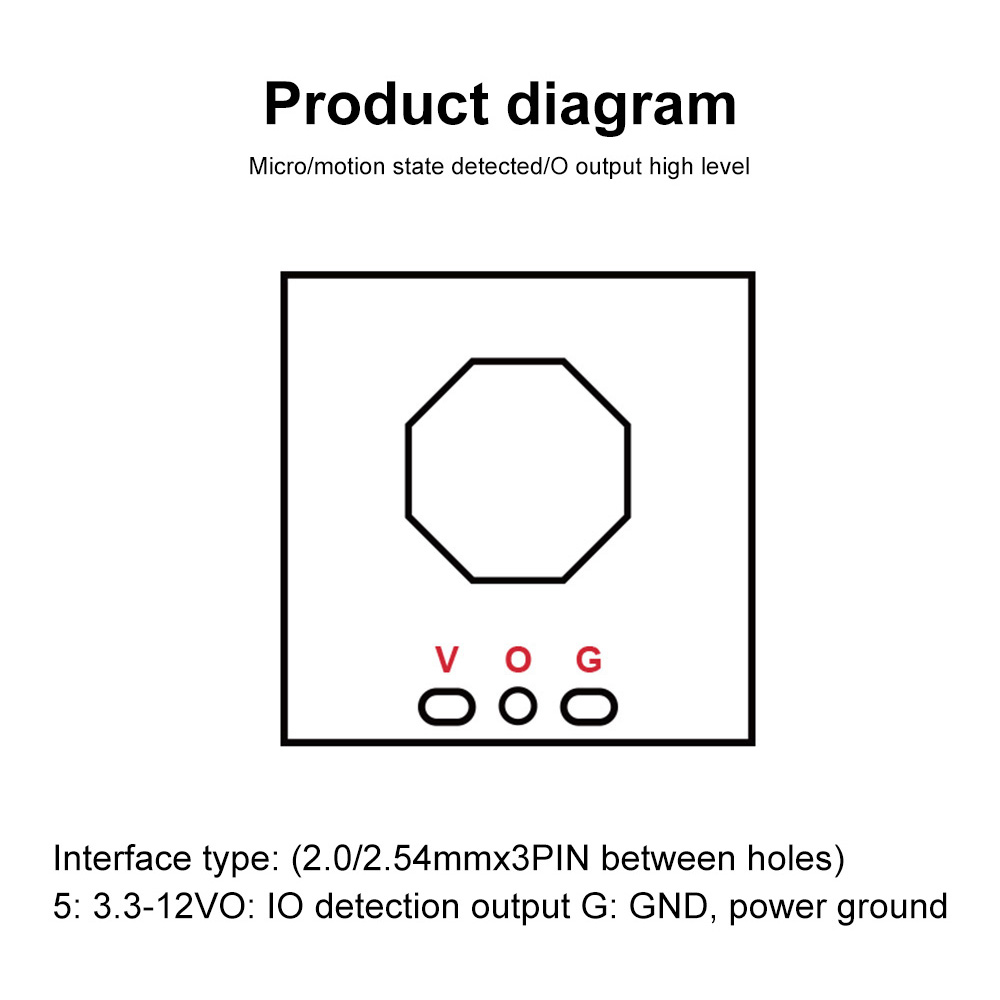

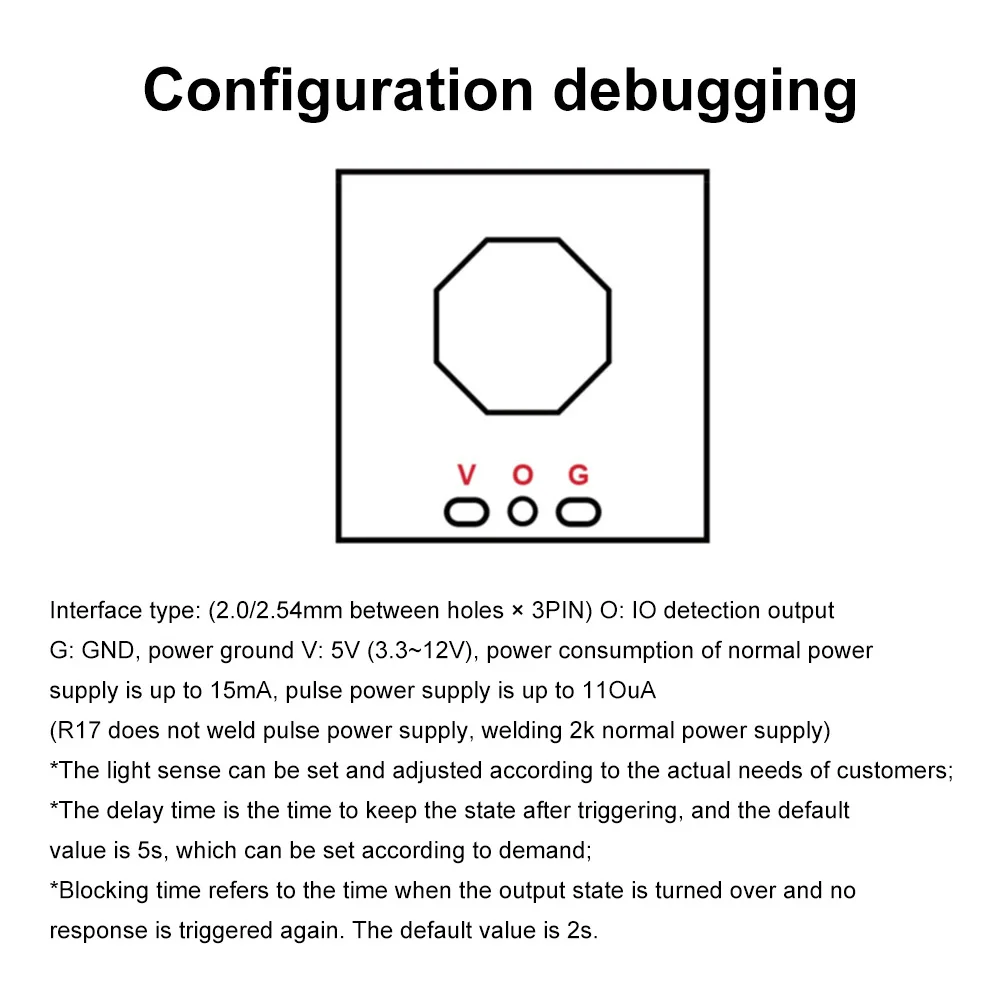

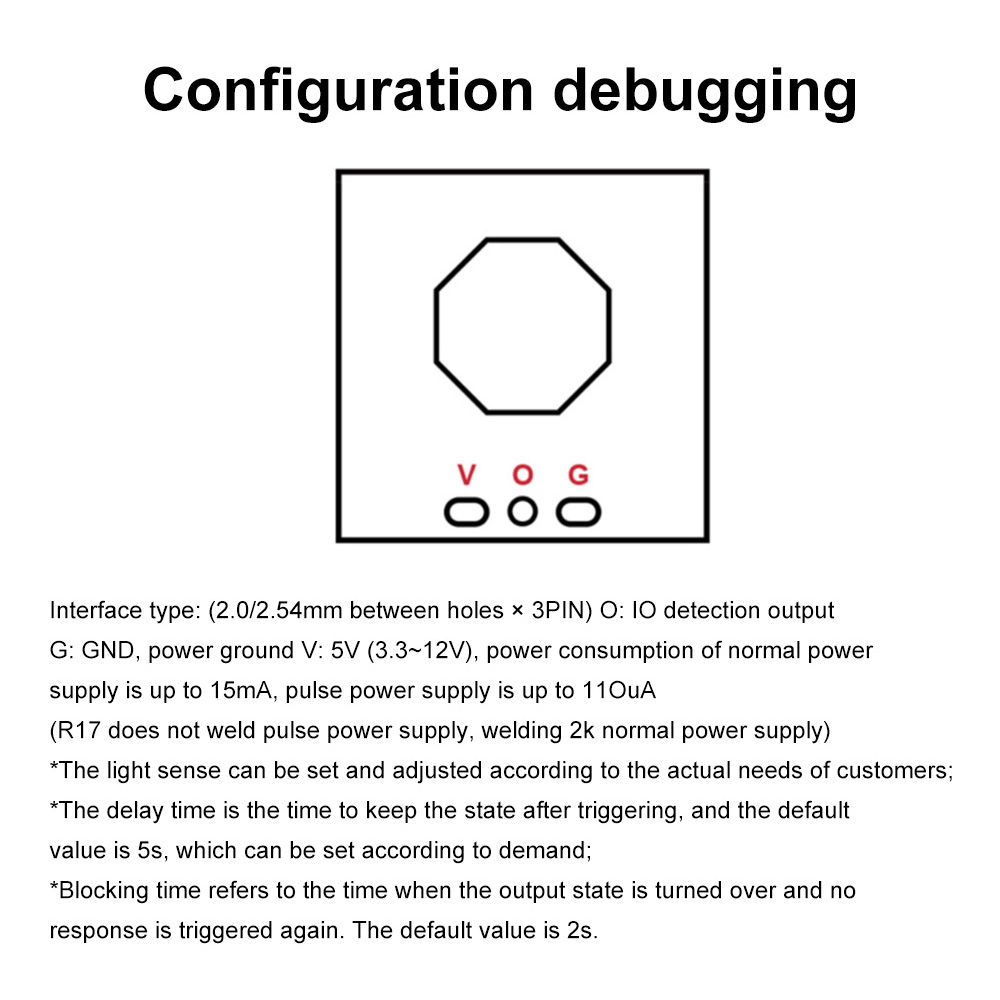

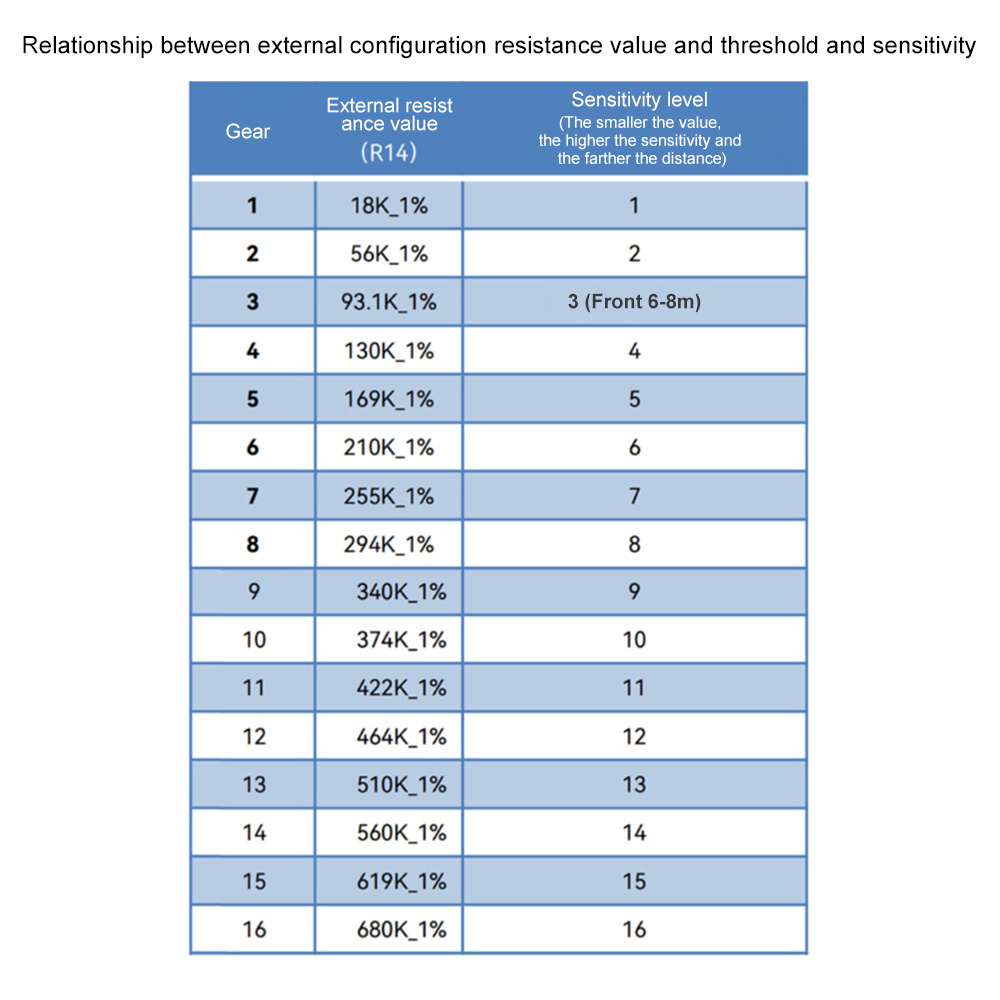

LD1020 10G インテリジェント人体マイクロ波レーダーセンシングモジュール 低消費電力マイクロモーションインテリジェント知覚センサー

説明

製品の特長：

1. 高品質な素材が品質を保証します。

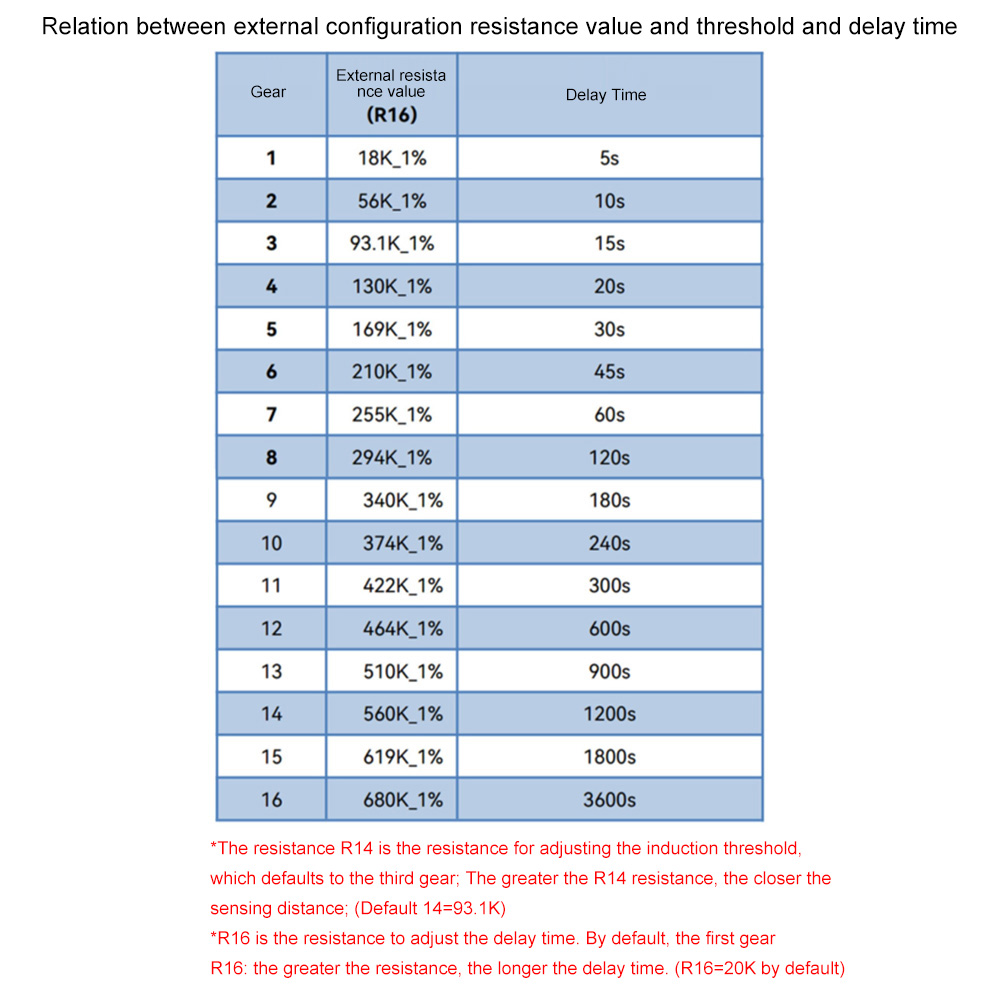

2. Xバンドレーダーチップ設計に基づく低消費電力マイクロ/モーションセンシングモジュール（中心周波数1.025GHz）。固定周波数指向性送受信アンテナ（1T1R）、統合IF復調、信号増幅、デジタル処理機能を搭載。パラメータカスタマイズのための調整可能な遅延設定に対応。非透過壁検出、耐干渉性、小型サイズ、効果的なスプリアス/高調波抑制、高安定性、一貫性などの利点を提供。.

3. チップ上に統合されたアルゴリズムが検出結果を直接出力するため、外部マイクロコントローラは不要です。パルス給電モードでは、モジュールはマイクロアンペアレベルの電力しか消費しないため、低コスト・低消費電力のアプリケーションに適しています。.

4. 埋め込み設置により、温度・湿度、油煙、水蒸気に強く、電球、ダウンライト、シーリングライトなど、さまざまな照明器具で使用できます。ビデオドアベル、ドアスコープ、ドアロック、低消費電力カメラなど、低電力用途に適しています。.

5. 幅広い適用範囲



パラメータ:

動作周波数：10.525GHz（10.40～10.65GHz）

動作電圧：3.3～12.0V

動作電流：16mA（最大、VCC=3.3～12.0V）

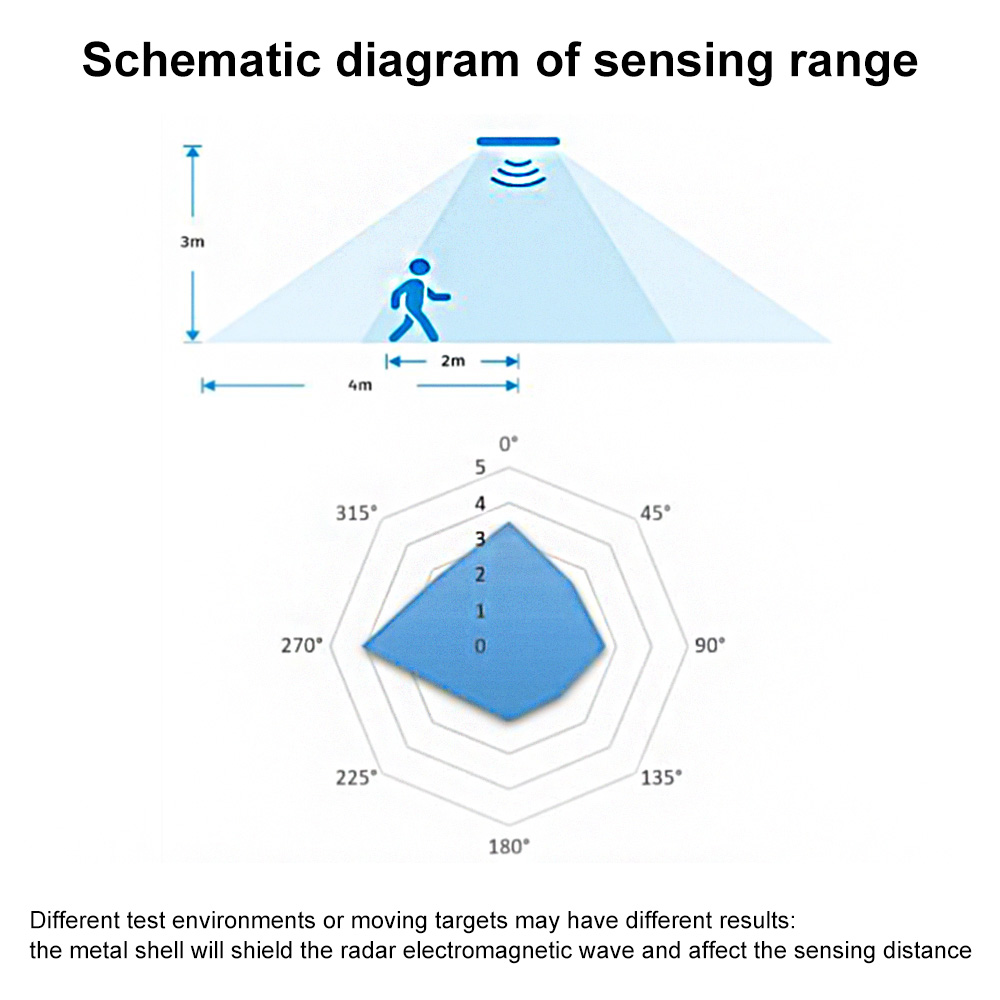

検出角度：天井取り付け / 3dBビーム幅 / 110°±10°

検知距離：2～8メートル（高さ3メートルに設置した場合）

出力電圧：3.3V（3.2～3.4V）

電源投入時の安定化時間：15秒（13～17秒）

動作環境：温度 20℃～+70℃ / 湿度 10～95%Rh

ブロッキング/遅延時間：2秒/5秒（標準）

ESD特性：接触放電／気中放電 2KV（標準値）

寸法：15x15x2.4mm



電源設計上の考慮事項：

電源が出力電圧、電流、リップル係数の仕様を満たしていることを確認してください。電源が不安定であったり、電磁波が過剰に放射されると、レーダーモジュールの誤警報、検出不能、または継続的な自己起動が発生する可能性があります。.

適合するドライバ電源は、3.3～12Vの電圧範囲で動作し、駆動電流は1mA（または100mA）以上でなければなりません。電源リップル振幅は100mV以内に抑え、電源周波数変動振幅は最小限に抑える必要があります。.

ドライバ電源とレーダーモジュールを組み立てる際は、レーダーモジュールの底面またはアンテナ面がドライバ電源モジュールに直接面しないようにしてください。また、マイクロ波信号との干渉を防ぐため、整流ブリッジやスイッチングトランスなど、ドライバ電源モジュール内部で大きな電源周波数ノイズを発生させる部品からできるだけ離して配置してください。.

マイクロ波信号への干渉を防ぐため。.



予防：

レーダーモジュールを搭載した機器は、換気ダクト、消火配管、排水管、機械的振動、または激しい振動を引き起こす大型金属機器のある場所から離れた場所に設置する必要があります。これらの要因は、レーダー反射波の検出およびセンシング性能を損なう可能性があるためです。.

操作ミス、接続ミス、回路の焼損、感電などを防ぐため、通電状態での電気作業は絶対に行わないでください。.

損傷を防ぎ、製品の寿命を延ばすため、直射日光や雨にさらされる場所への設置は避けてください。.

機器は電磁界から離れた場所に設置し、干渉による誤作動を防いでください。また、固定回転物や揺れる物体（扇風機、風に揺れる木の葉、風で乾かしている洗濯物など）の近くへの設置も避けてください。.

レーダーモジュールを内蔵した複数の機器を設置する場合は、各機器間の間隔を最低でも0.5m以上確保してください。;

レーダーモジュールのアンテナ面は、最適な検知距離を維持するために、製品筐体から3～5mm離して配置する必要があります。;

内蔵レーダーモジュールを取り付けた後、デバイスを有効検知範囲内に水平または垂直に設置してください。内蔵レーダーモジュールを搭載したデバイスを2台以上、互いに直接向き合うように設置することは避けてください。;

レーダーモジュールを内蔵した機器（照明器具など）は、干渉を引き起こす可能性のある他の光源（非常灯、方向指示灯など）の近くに設置しないでください。これにより、機器に内蔵されている光センサー（搭載されている場合）の誤動作を防ぎ、異常動作（常時オフ状態、昼間を誤って検出するなど）を回避できます。.

レーダーモジュールを内蔵した機器（照明器具など）が常時オン状態のままで、動きを検知しても動作が停止しない場合、レーダーモジュールが中周波干渉を受けている可能性があります。この干渉により、モジュールは検知範囲内で動きを継続的に検知してしまいます。この場合は、電源を切り、電源基板の供給状態が正常かどうかを確認し、モジュールの設置場所までの距離が変わっていないか確認してください。.

上記の手順で問題が解決しない場合は、まず電源を切り、設置場所周辺の環境を観察して、潜在的な環境干渉要因を排除してください。電源を再投入しても問題が解決しない場合は、デバイスのドライバ電源基板またはレーダーモジュールを交換して、さらに検証してください。.



パッケージ内容：

レーダーセンサーモジュール*1
