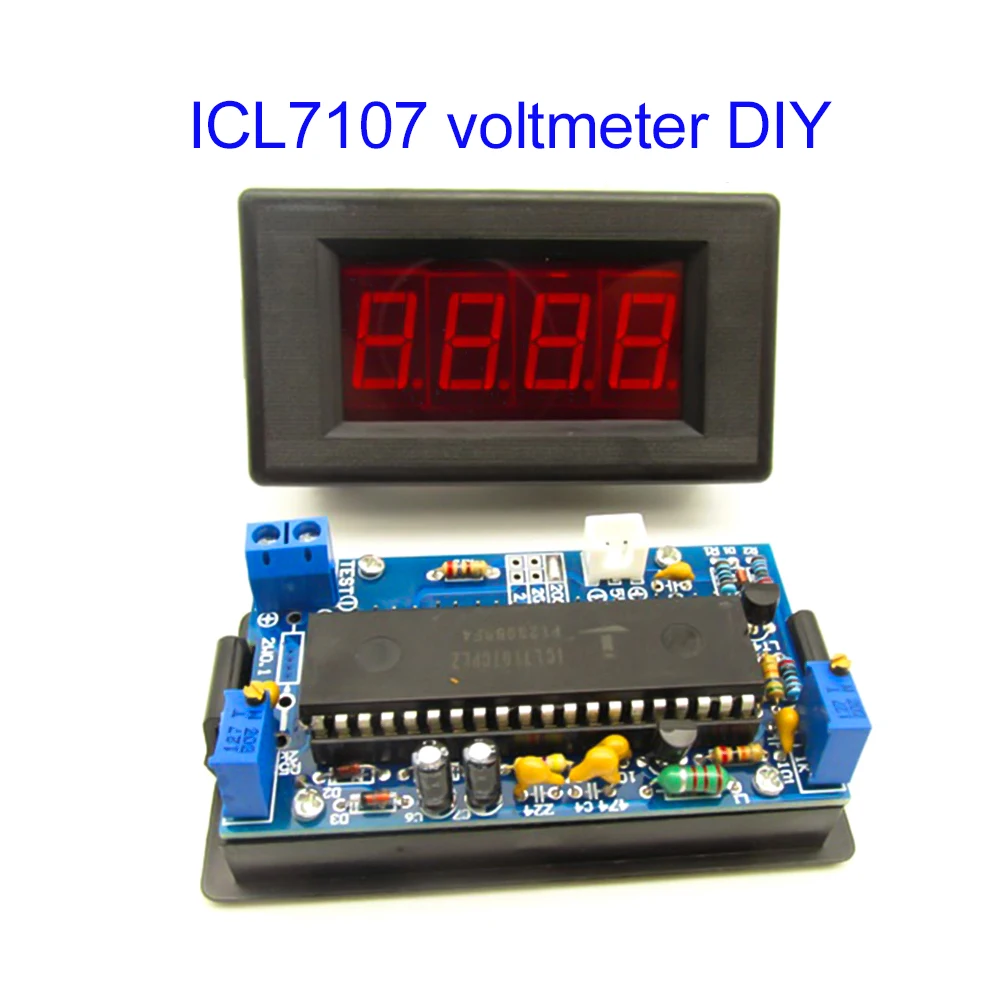

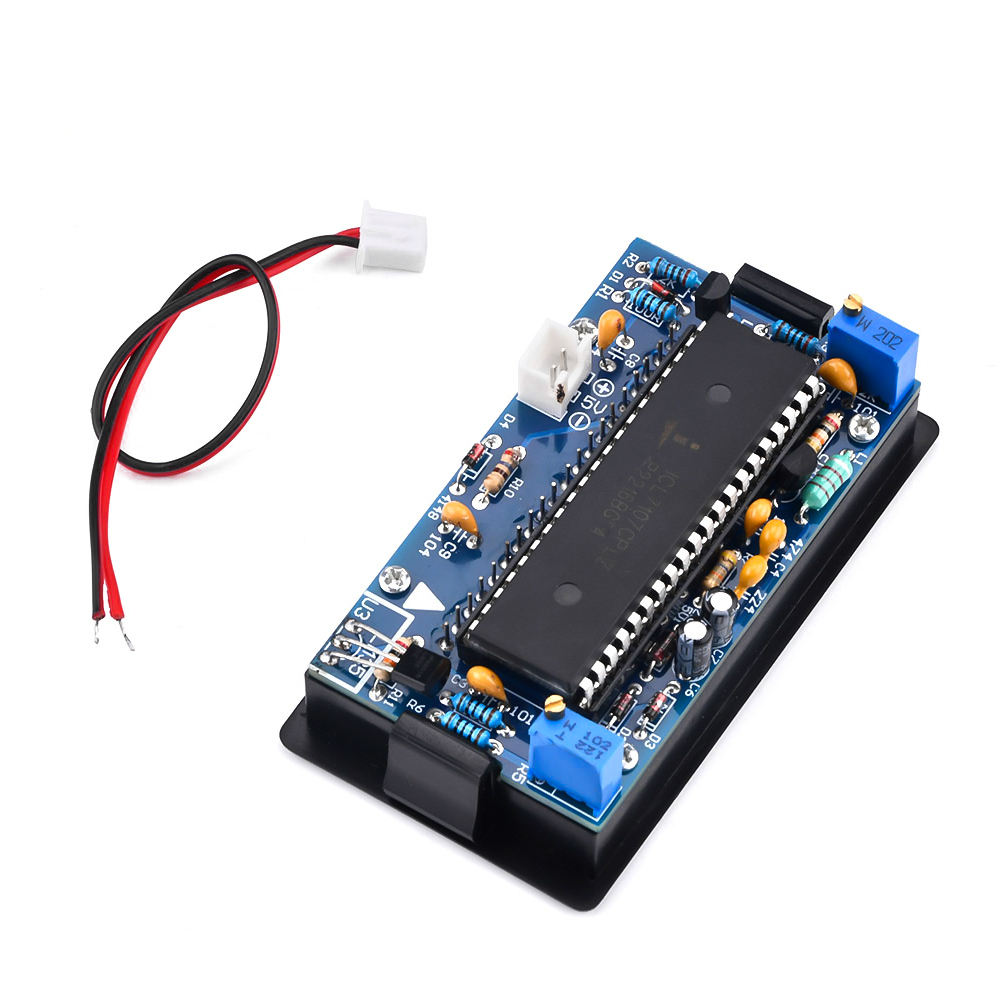

ICL7107 電圧計 DIY キット部品 DC 5V デジタル電圧計モジュール eラーニング トレーニング 生産 溶接演習部品キット DIY

説明

特徴：

この時計は応答速度が速く、精度も高い。;

ディスプレイは鮮明で、読みやすく、安定性も良好です。;

回路設計は高度かつ合理的で、強力な耐干渉能力を備え、高周波干渉を効果的に抑制できます。;

このキットは、良質な素材、優れた仕上がり、美しい外観、長い耐用年数、そして簡単な設置と使用を特長としています。.

溶接や組み立て作業を行うDIY愛好家に適した電圧計。.



パラメータの紹介：

動作電圧：DC5V

動作電流：35mA

測定精度：より高い精度を得るために校正が可能。現時点ではパラメータは設定されていません。.

測定範囲：3つのレベルに分かれています。

0～2Vの測定範囲で微小電圧を測定可能

0～20Vの範囲で、中低電圧を測定します。

0～200Vの測定範囲で、より高い電圧を測定します。.

基板サイズ：70.6×39mm

メーターヘッド取り付け開口部サイズ：77×40mm

表示窓サイズ：51×24mm

表示色：赤

製作に必要な工具（別売）：マルチメーター、はんだごて、ノズルプライヤー

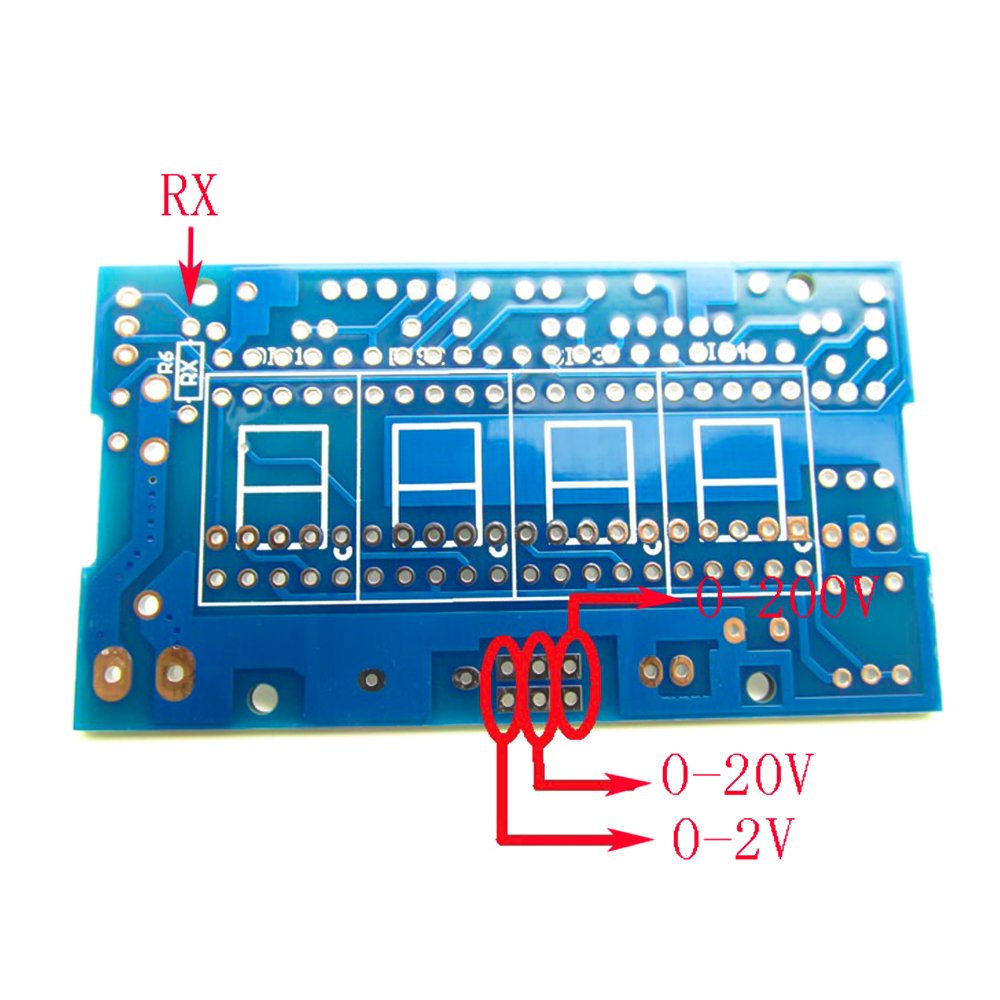

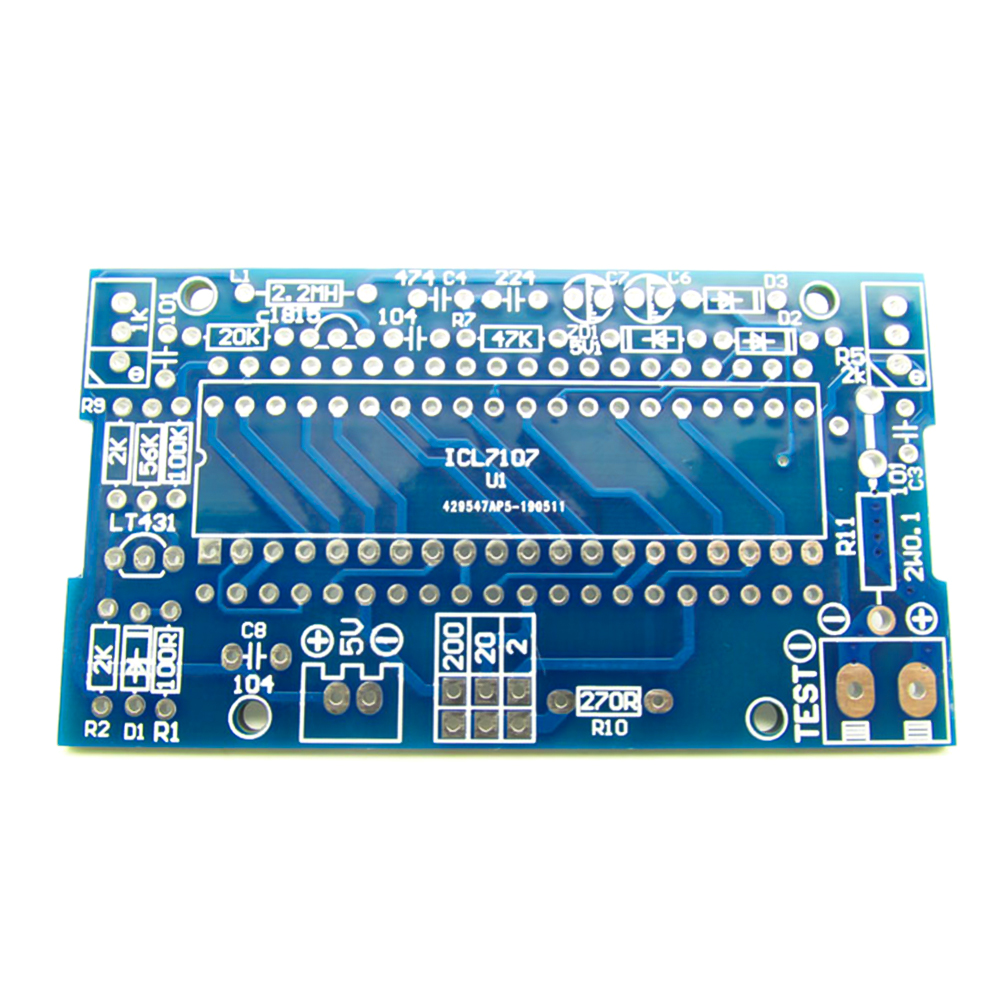

レンジ選択方法：基板上にはギア選択用の半田付け箇所があります。.

0～2Vの範囲の2点を溶接し、RX溶接抵抗の抵抗値が1Kの場合、測定範囲は0～2Vになります。;

0～20Vの範囲内の2点を溶接し、RX溶接抵抗の抵抗値が100Kの場合、測定範囲は0～20Vになります。;

0～200Vの範囲の2点を溶接し、RX溶接抵抗の抵抗値が1MΩの場合、測定範囲は0～200Vになります。;

範囲外表示：最初の桁に1または-1が表示されます

キットには、RXが100Kと1Mの2種類入っています。ご自身の測定範囲に合わせて溶接方法を選択してください。.

この電圧計は電流計としても使用できます。電流計への変更方法：基板上に2W 0.1Ωの高精度抵抗器をはんだ付けする位置を確保し、この抵抗器をはんだ付けします。そうすればRXはんだ付けは不要となり、0～2Aの電流計として使用できます。.

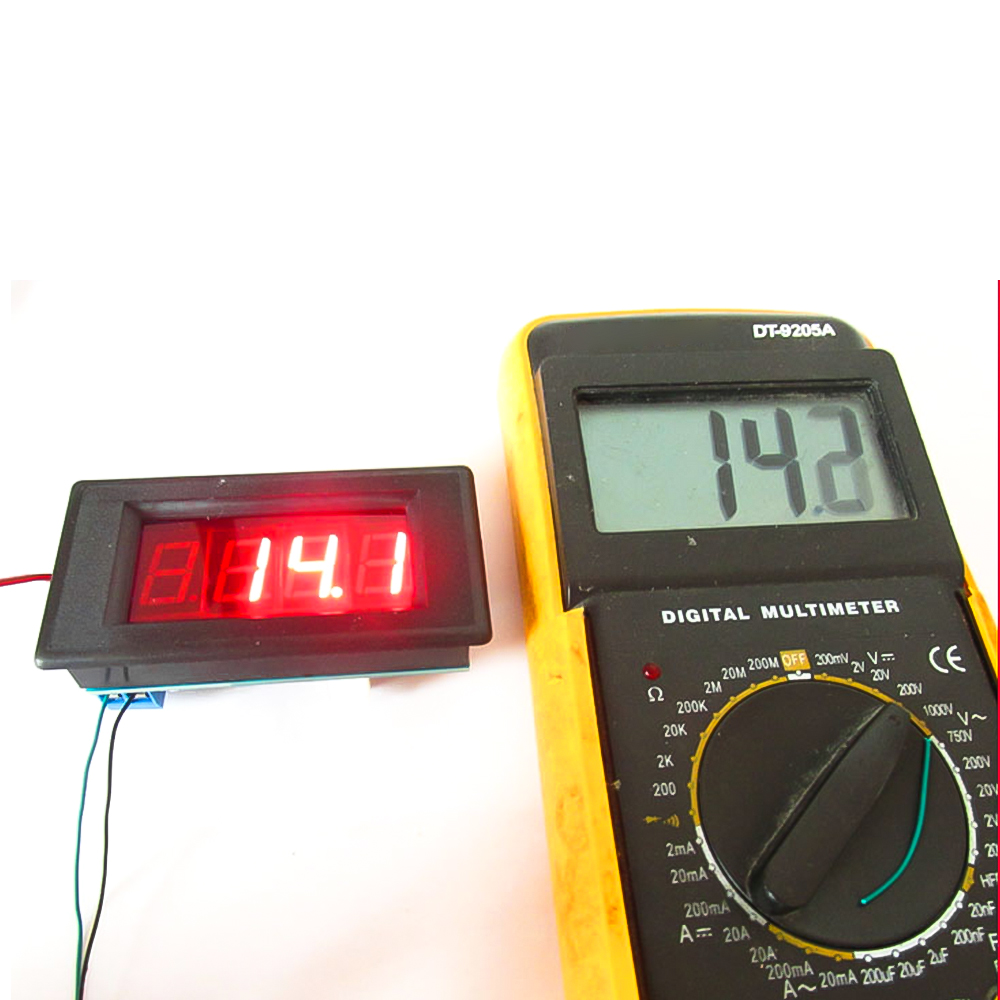

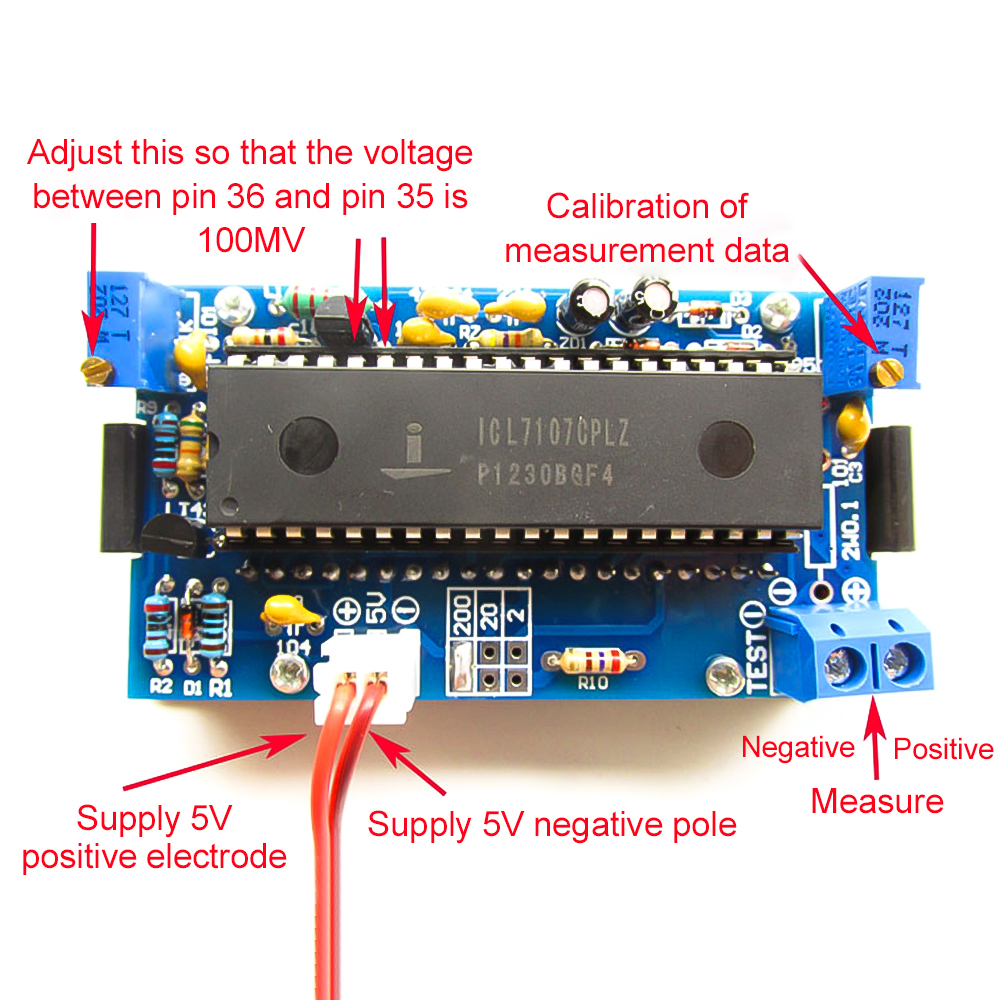

ポテンショメータの測定および校正機能：電圧を入力し、ポテンショメータを調整します。メーターヘッドに表示される値は、マルチメータで測定した値と同じです。.



製品一覧：

セット1：

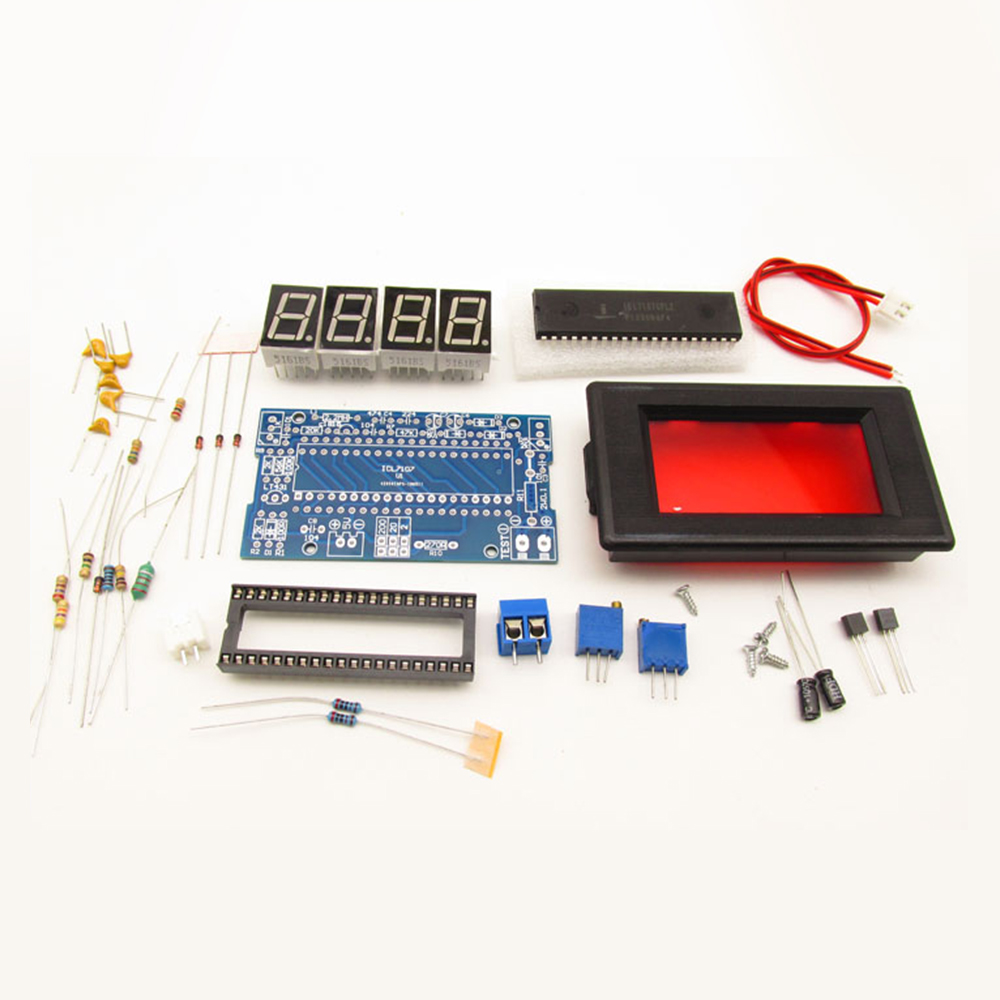

パーツキット1個

部品には以下が含まれます。

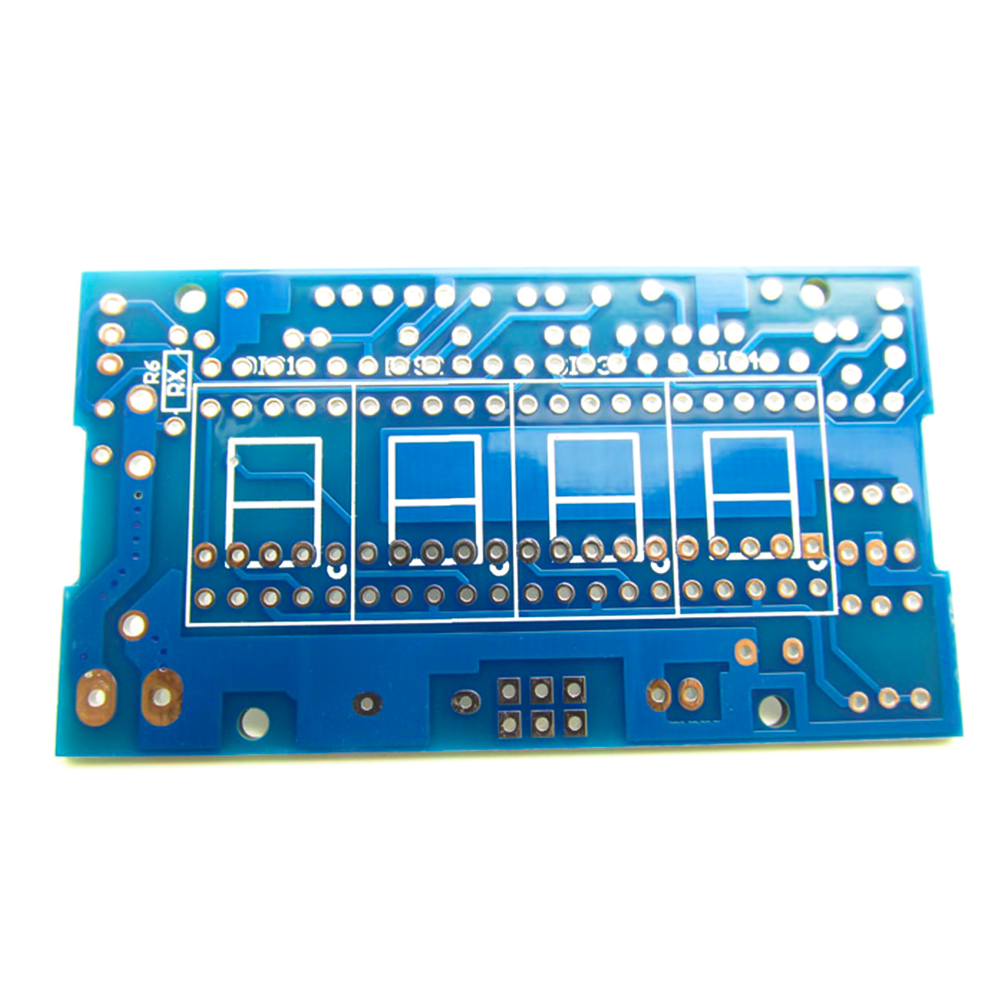

基板×1

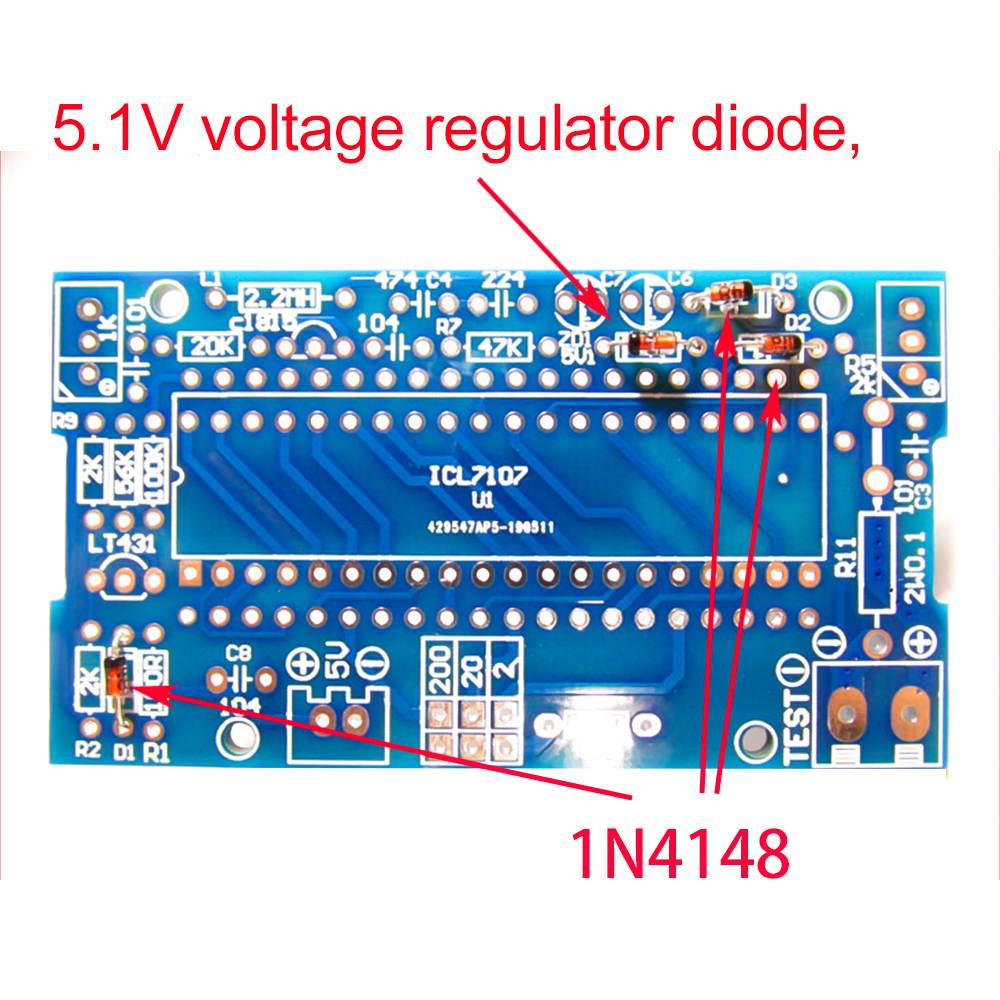

1N4148x3

5.1Vツェナーダイオード×1

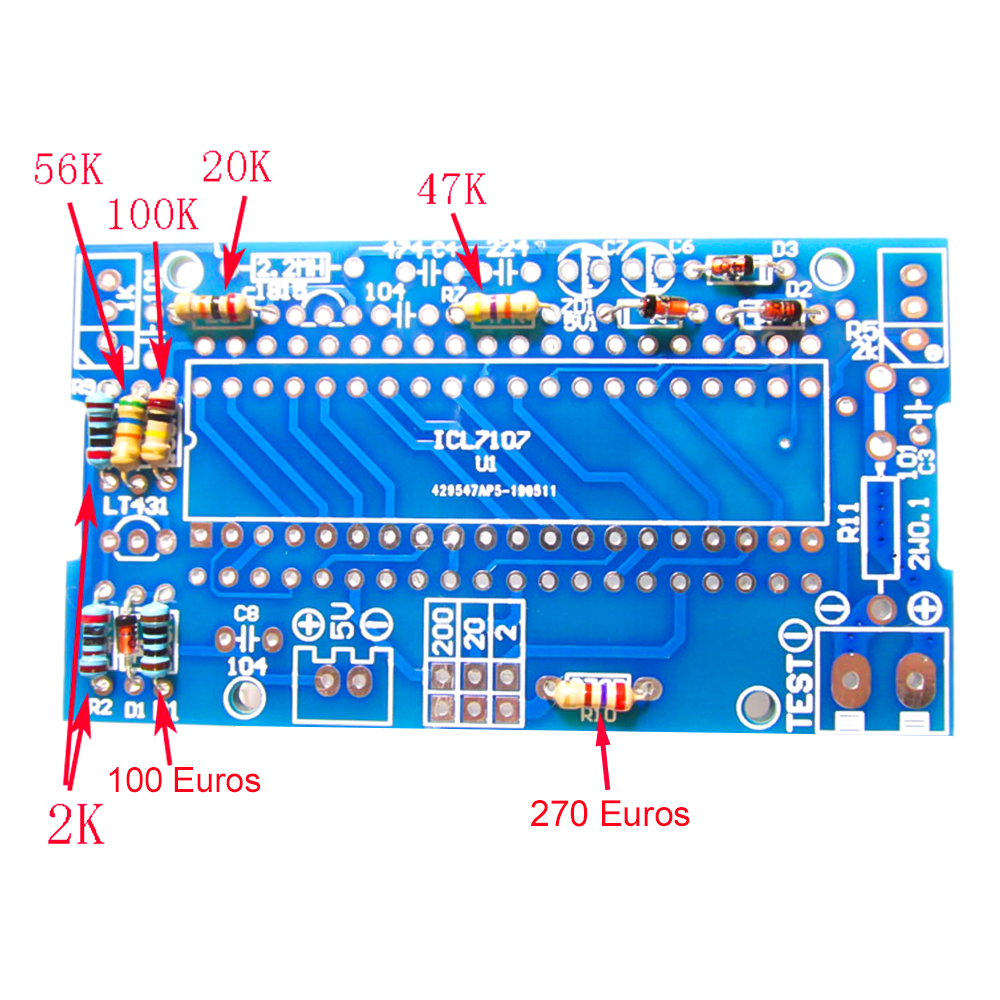

100オーム抵抗器×1

270オーム抵抗器×1

2KΩ抵抗器×2

20KΩ抵抗器×1

47KΩ抵抗器×1

56KΩ抵抗器×1

100KΩ抵抗器×2

1MΩ抵抗器×1

2.2MHインダクタ×1

104モノリシックコンデンサ×2

101モノリシックコンデンサ×2

224モノリシックコンデンサ×1

474モノリシックコンデンサ×1

10μF25V電解コンデンサ×2

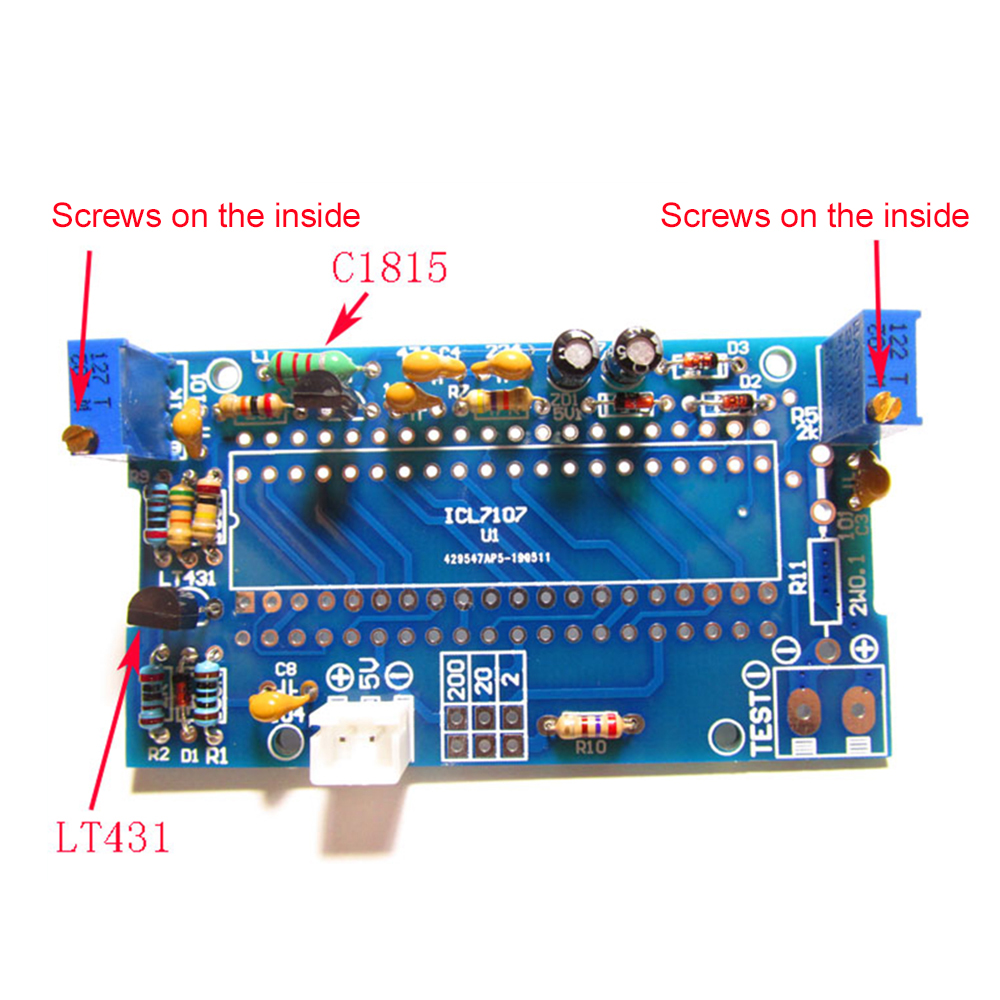

C1815x1

TL431x1

3296-202 ポテンショメータ x2

XH2.54-2P ストレートシート x1

XH2.54-2Pライン x1

KF301-2 座席 x1

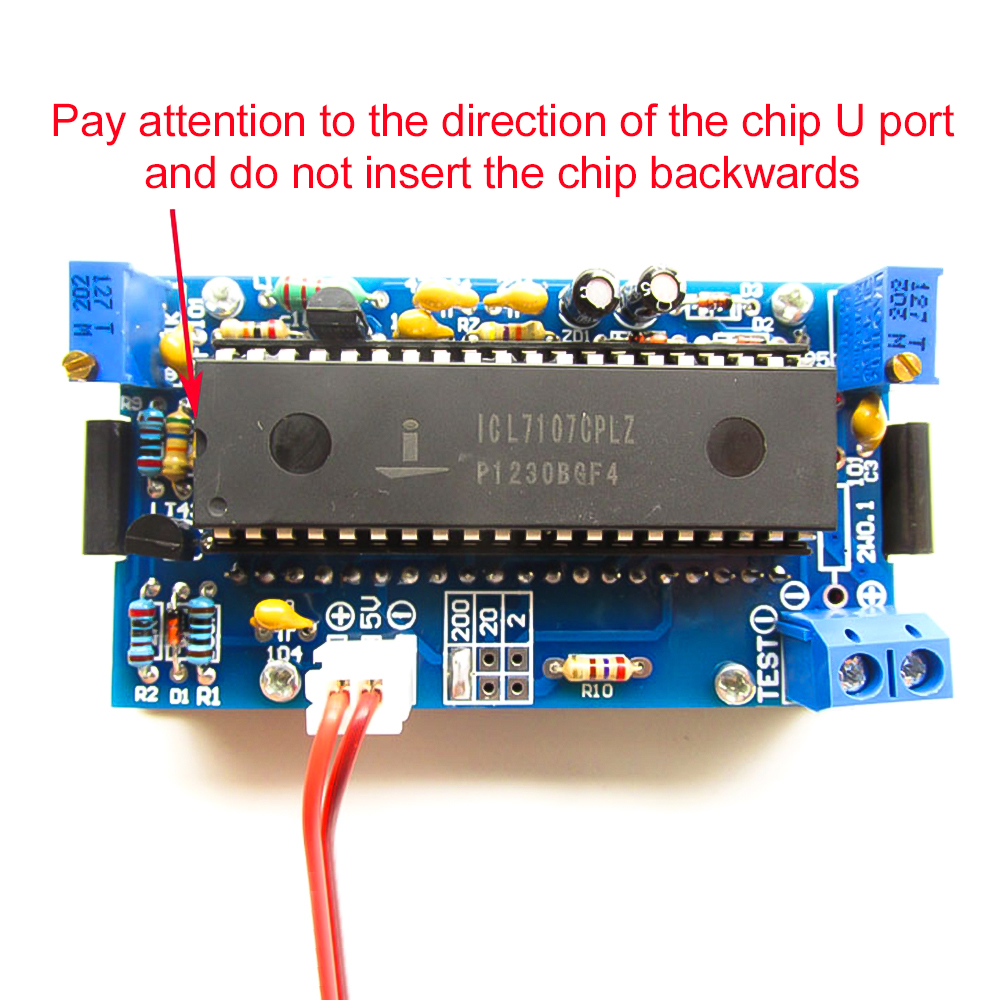

40Pチップホルダー×1

LT7107チップ×1

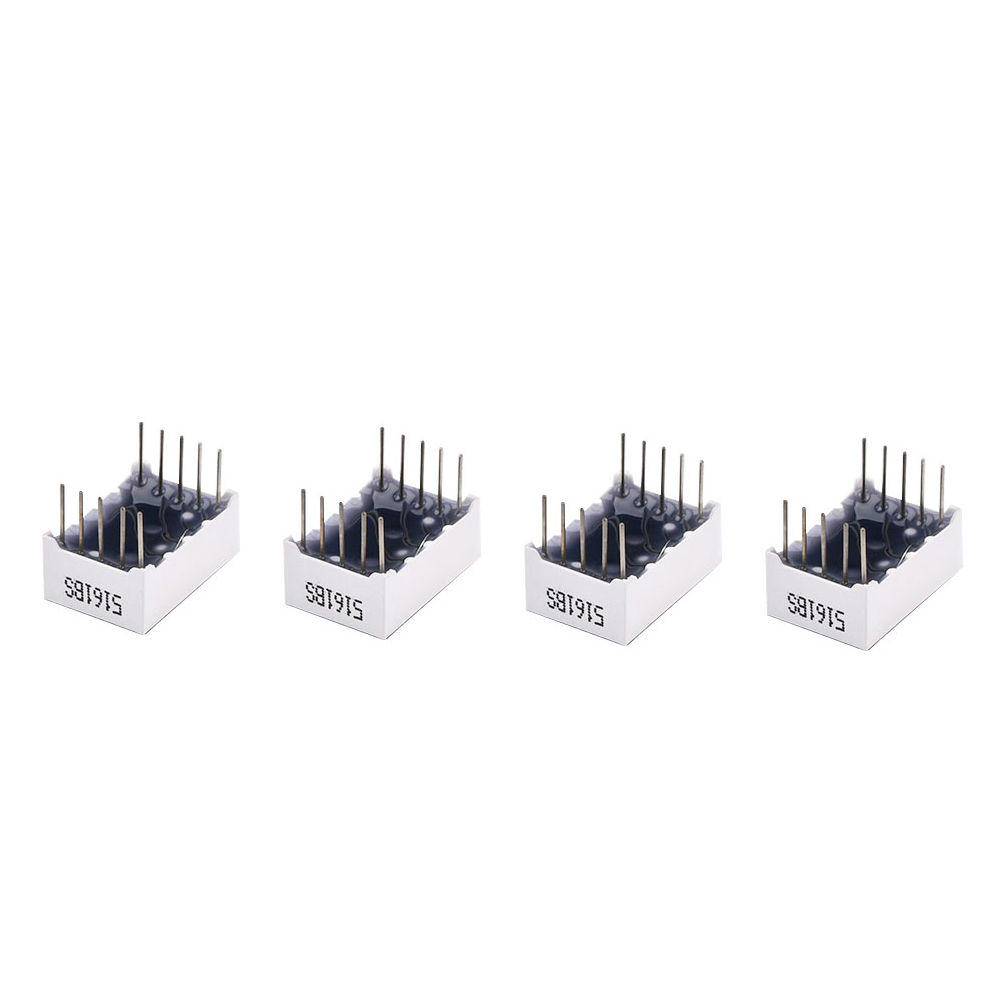

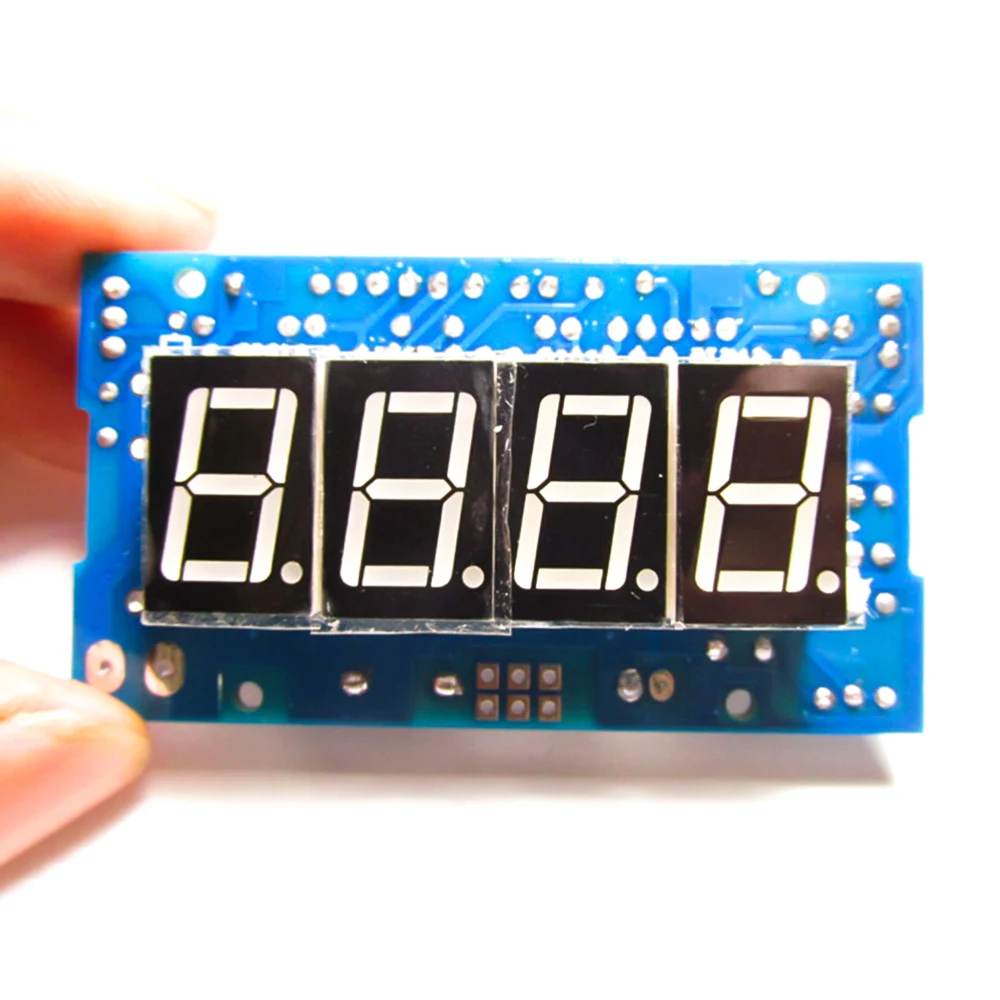

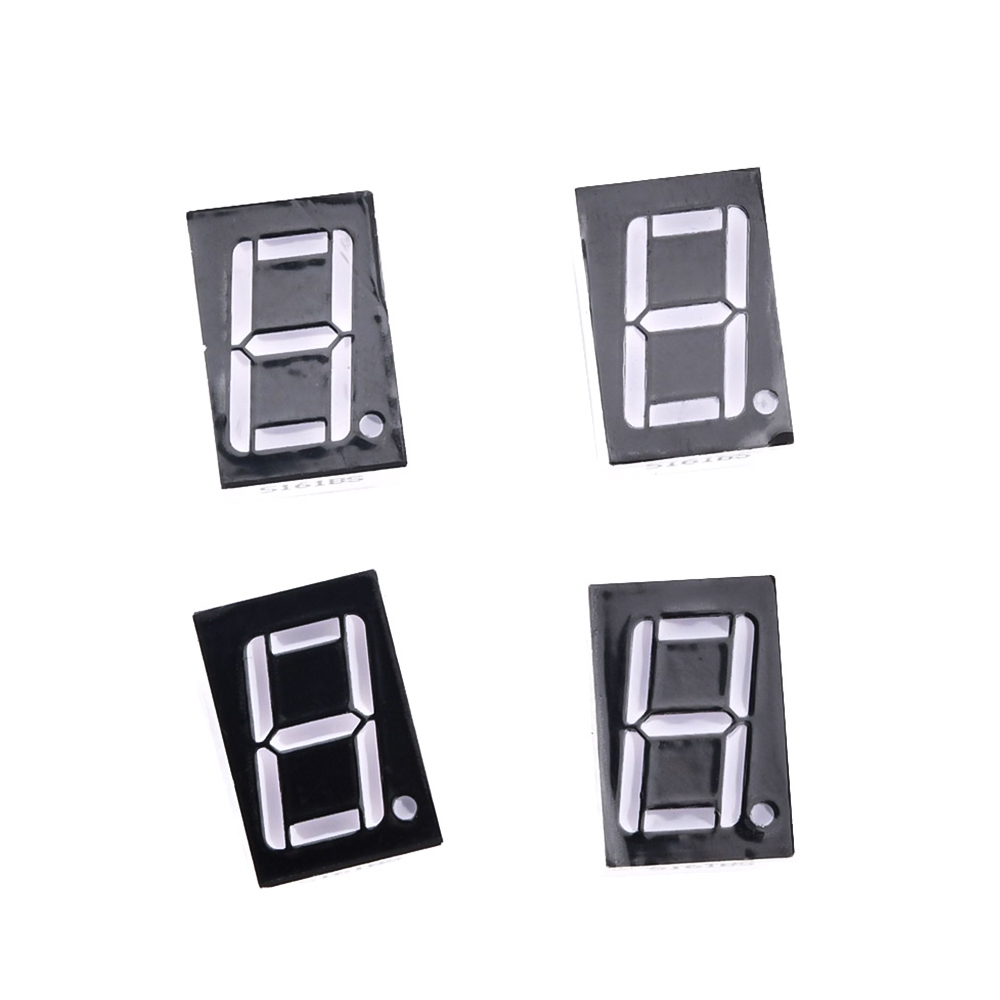

0.56ビット共通陽デジタル管x4

ケース×1

M2*6セルフタッピングネジ×4

セット2：

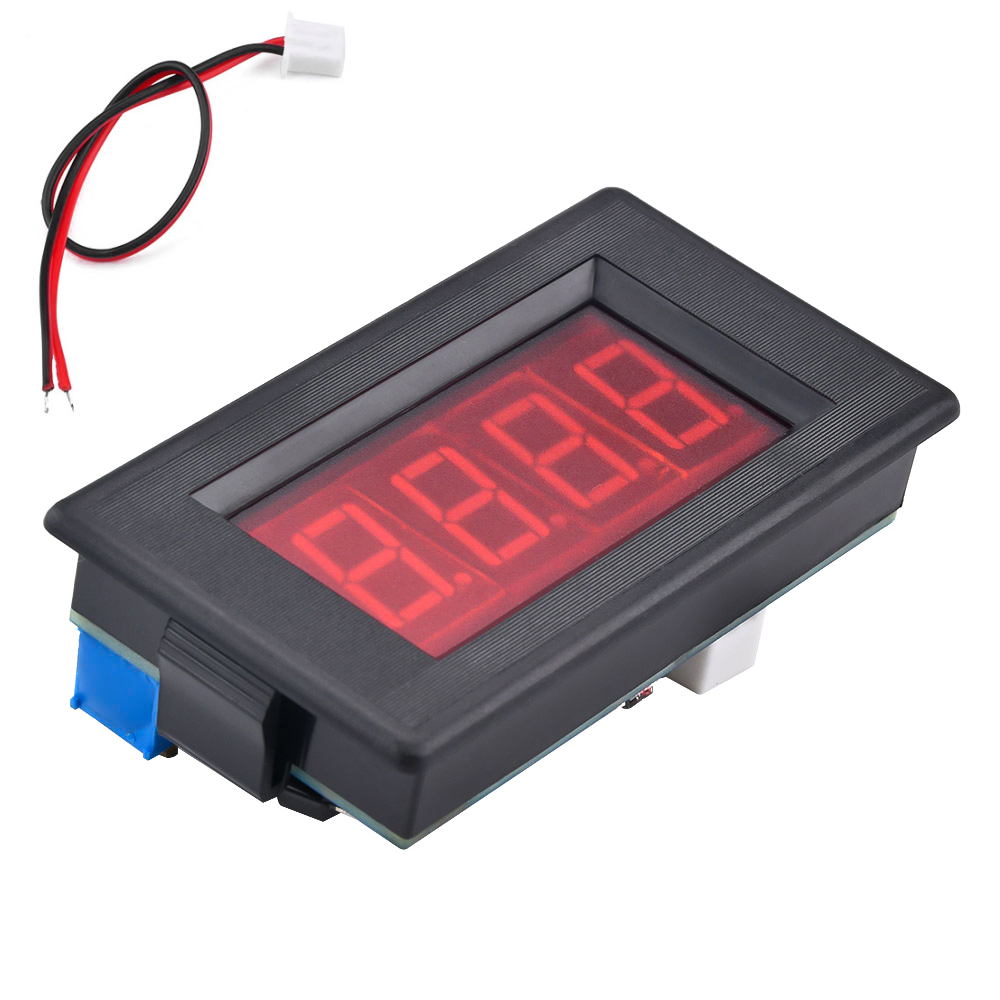

電圧計1個

1Xライン

製品のカスタマイズ

当社は製品のカスタマイズサービスを提供しています。. お問い合わせ お客様のご要望について話し合うため。.
