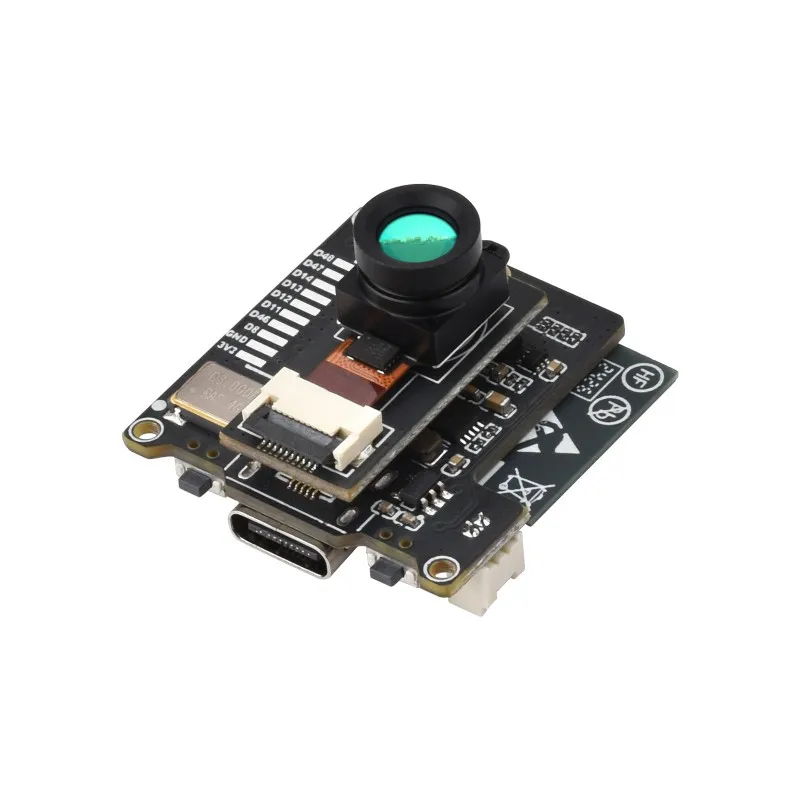

ESP32-S3赤外線サーマルイメージングカメラモジュール、Type-Cポート、80×62ピクセル、視野角45°/90°オプション

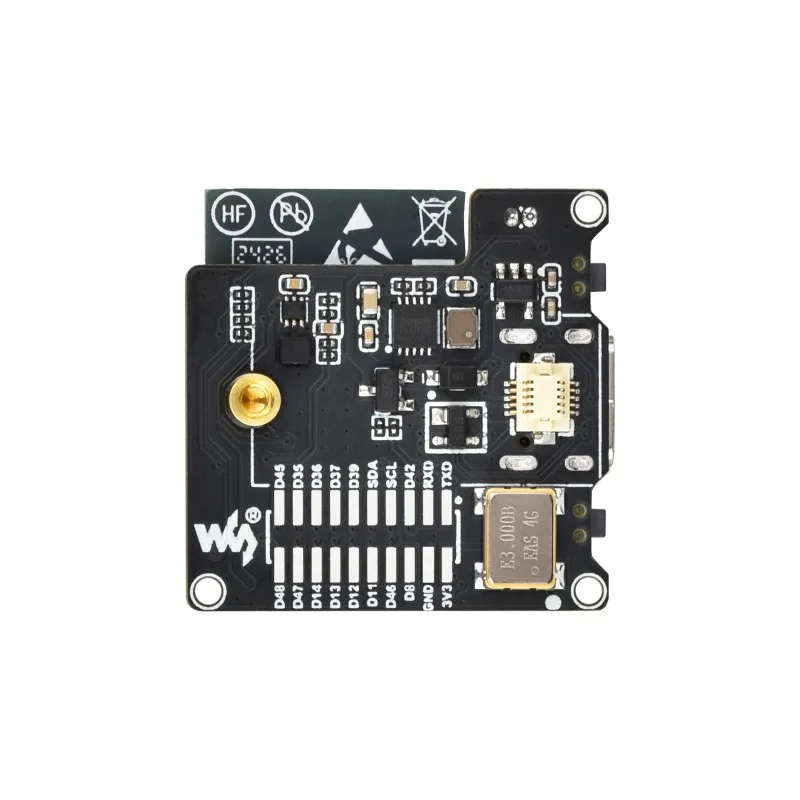

ESP32-S3 IR Thermal Imaging Camera Module, Type-C Port, 80×62 Pixels, Options for 45° / 90° FOV - 画像 (2)

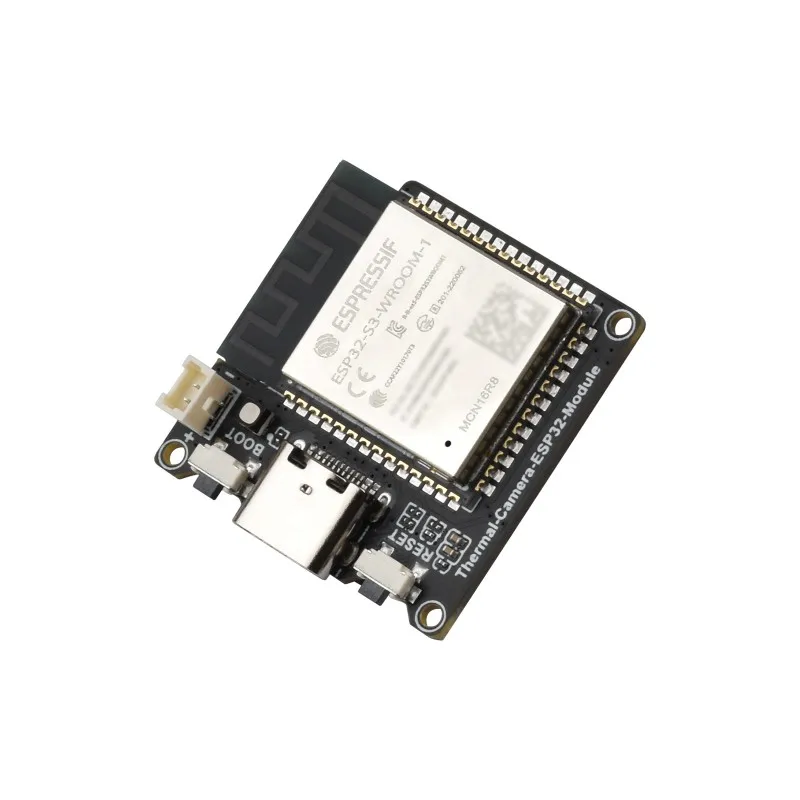

ESP32-S3 IR Thermal Imaging Camera Module, Type-C Port, 80×62 Pixels, Options for 45° / 90° FOV - 画像 (3)

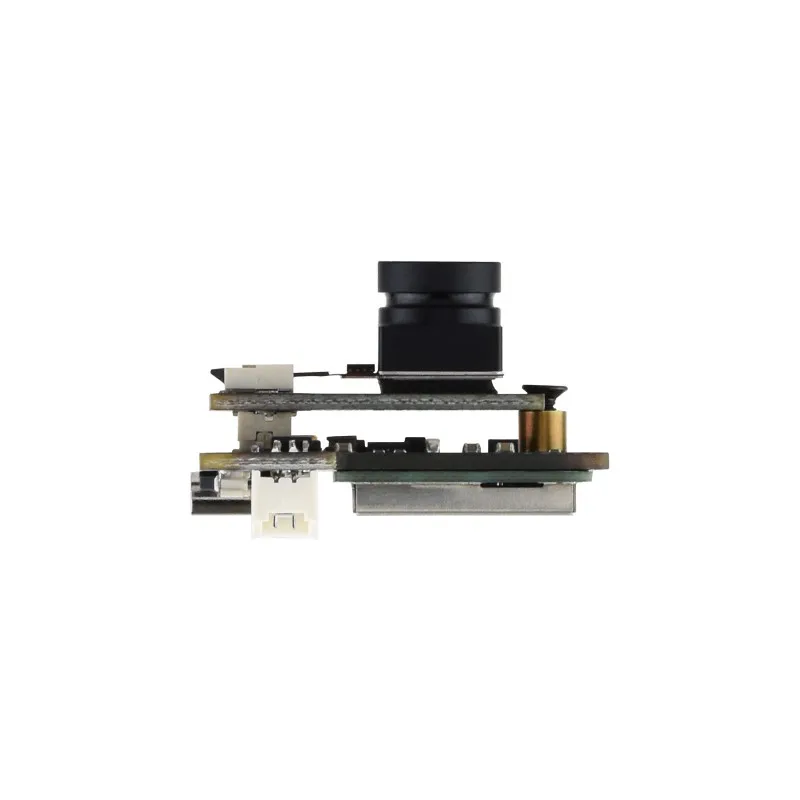

ESP32-S3 IR Thermal Imaging Camera Module, Type-C Port, 80×62 Pixels, Options for 45° / 90° FOV - 画像 (4)

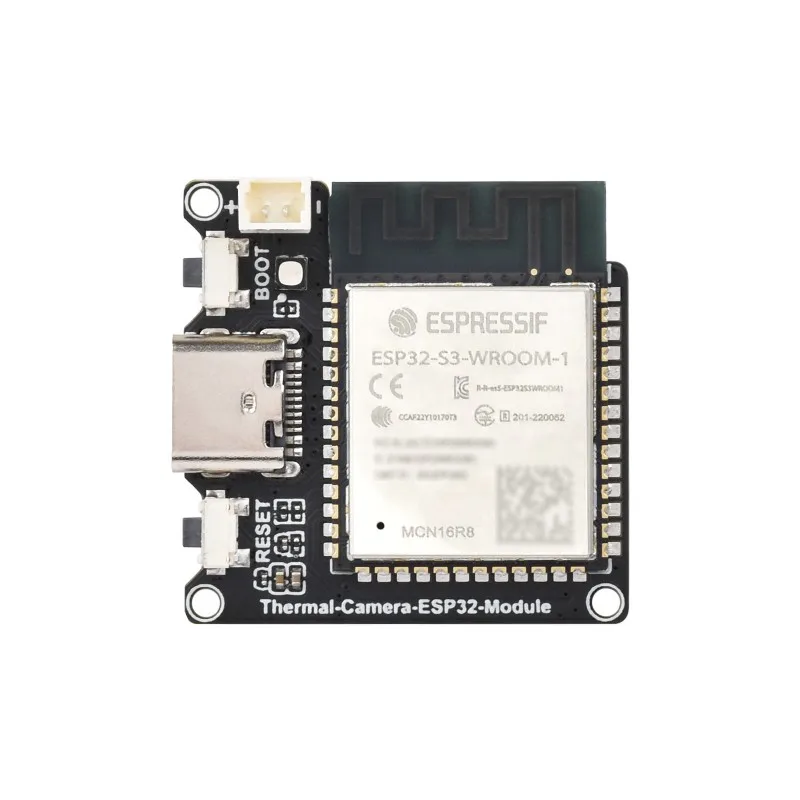

ESP32-S3 IR Thermal Imaging Camera Module, Type-C Port, 80×62 Pixels, Options for 45° / 90° FOV - 画像 (5)

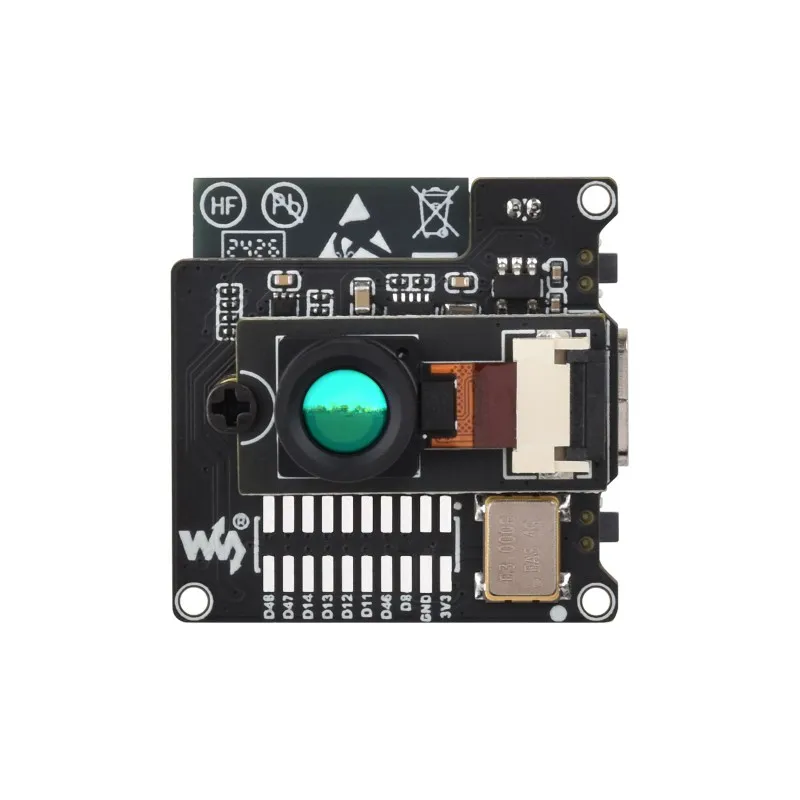

ESP32-S3 IR Thermal Imaging Camera Module, Type-C Port, 80×62 Pixels, Options for 45° / 90° FOV - 画像 (6)

ESP32-S3赤外線サーマルイメージングカメラモジュール、Type-Cポート、80×62ピクセル、視野角45°/90°オプション

$95.90

商品コード: 1005008516018261 カテゴリー: , ,

説明

ESP32-S3 IR Thermal Imaging Camera

80×62 Pixels IR Array, Options for 45° / 90° FOV


バージョンオプション

Thermal-45 Camera ESP32 Module
Basic version: 45° FOV

Thermal-90 Camera ESP32 Module
Wide angle version: 90° FOV

特長

This product is a wireless IR thermal imaging camera based on the ESP32-S3-WROOM-1 chip, adopts the hybrid technology of microbolometer and thermopile pixel, features 80×62 array pixels. It will detect the IR distribution of objects in the field of view, turn the data into the surface temperature of the objects by calculation, and then generate thermal images. It integrates a recharge and discharge circuit, with onboard Lithium battery header for flexible power supply.

主な機能は以下のとおりです。

  • Equipped with ESP32-S3-WROOM-1 Xtensa 32-bit LX7 dual-core processor, up to 240MHz main frequency, offering powerful data processing capabilities
  • Supports 2.4GHz WiFi (802.11 b/g/n) and Bluetooth 5 (LE), with onboard antenna
  • 512KBのSRAMと384KBのROMを内蔵し、オンボード8MBのPSRAMと外部16MBのフラッシュメモリを搭載。
  • Type-C connector, enhancing device compatibility and user convenience
  • Onboard RGB LED indicator for real-time monitoring the operating status of the module
  • Onboard 3.7V MX1.25 Lithium battery recharge / discharge header for flexible power supply solution, extending device operation time
  • Onboard 2 × 10 solder pads, including 14 × GPIO, 1 × I2C, and 1 × UART, for external device expansion
  • Compact size design, more space-saving, making it ideal for embedded applications
Provides options for 45°/90° FOV

Meet the needs of different scenarios

image preview via PC software

Supports TCP communication and WiFi AP /STA preview modes, compatible with Windows systems

Parameters Configuration via Bluetooth APP

Provides an Android APP for easy configuration of module parameters

* The Bluetooth APP is only used for configuring parameters such as the module’s IP and device name. It does not support viewing thermal images.

Supports battery power supply

Onboard 3.7V MX1.25 lithium battery recharge / discharge header for flexible power supply

* Note: the Lithium battery is NOT included.

Compact Size & Lightweight

Modular design, compact in size yet fully functional

Supports ESP-IDF

包括的なSDK、開発者向けリソース、チュートリアルで、簡単に開発を始められます。

アプリケーションシナリオ
ピンの定義
機内設備
外形寸法

製品のカスタマイズ

当社は製品のカスタマイズサービスを提供しています。. お問い合わせ お客様のご要望について話し合うため。.
