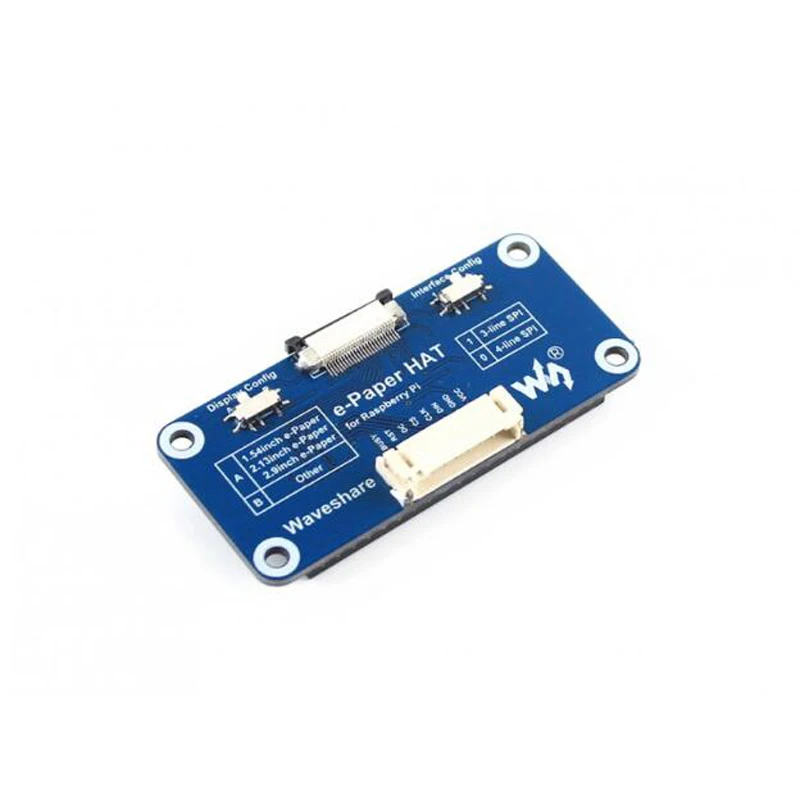

電子ペーパーインクスクリーンドライバーボードHAT Raspberry Pi 40ピンGPIOポート 3線式SPI/4線式SPI Raspberry Piシリーズ/Jetson Nano用
$15.70
在庫あり
説明
概要
これは電子ペーパー用生パネル向けの汎用ドライバボードで、Waveshare社製の様々なSPIインターフェース電子ペーパーを駆動するために使用できます。.
特長

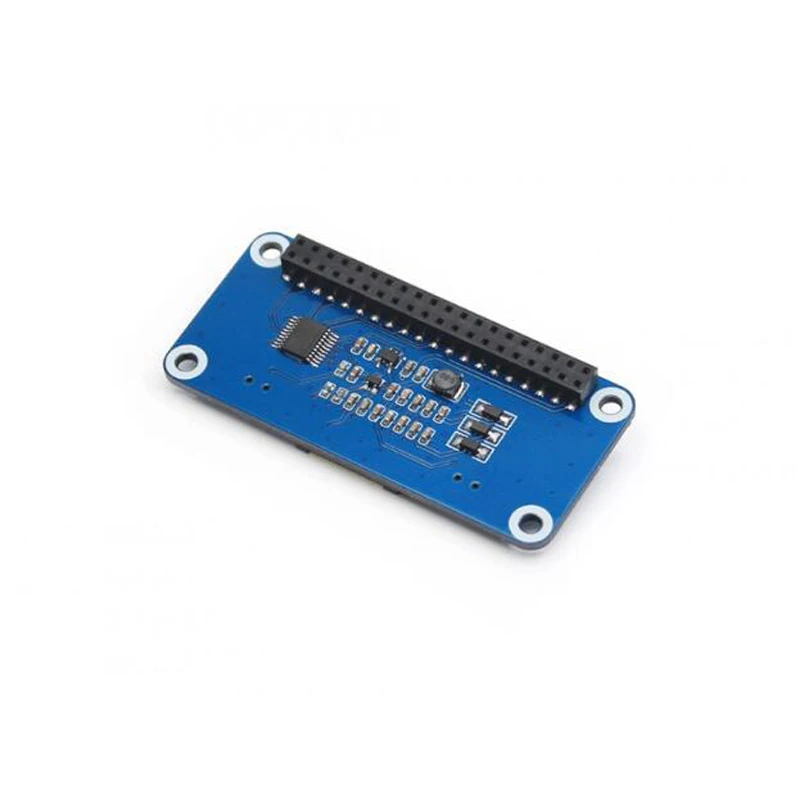

- 標準のRaspberry Pi 40ピンGPIO拡張ヘッダー、Raspberry Piシリーズボード、Jetson Nanoに対応
- SPIインターフェースは、Raspberry Pi、Arduino、Nucleoなどの他のコントローラーボードと接続するために使用します。.
- オンボード電圧変換器、3.3V/5V MCUに対応
- 開発リソースとマニュアル（Raspberry Pi/Arduino/STM32のサンプルを含む）が付属します。
仕様
- 動作電圧：3.3V～5V
- インターフェース：3線式SPI、4線式SPI
- 外形寸法：65mm × 30.2mm
- 取り付け穴のサイズ：3.0mm
インタフェース
| シンボル | 説明 |
| VCC | 3.3V～5V |
| GND | 地面 |
| DIN | SPI MOSIピン |
| CLK | SPI SCKピン |
| CS | SPIチップ選択、低アクティブ |
| ワシントンDC | データ／コマンド選択（高設定でデータ、低設定でコマンド） |
| RST | 外部リセット、低アクティブ |
| 忙しい | ビジー状態の出力 |
寸法
パッケージ内容
注：電子ペーパーとRaspberry Piは含まれていません。.

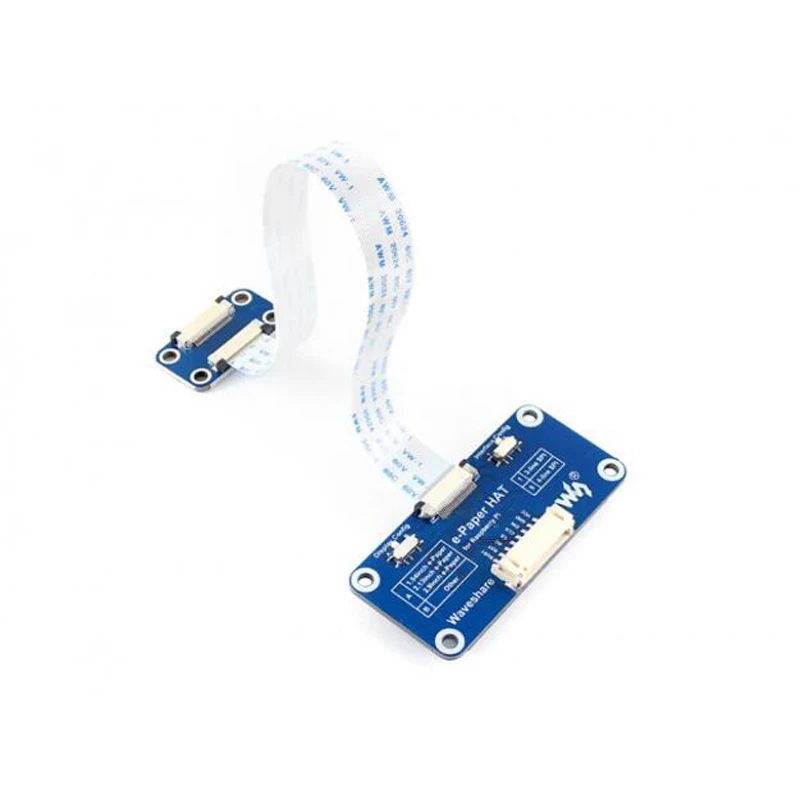

- 電子ペーパードライバーHAT x1
- Raspberry Pi用ネジパック（2個入り）×1
- PH2.0 20cm 8ピン x1
製品のカスタマイズ
当社は製品のカスタマイズサービスを提供しています。. お問い合わせ お客様のご要望について話し合うため。.
追加情報
| 重さ | 0.08 kg |
|---|
