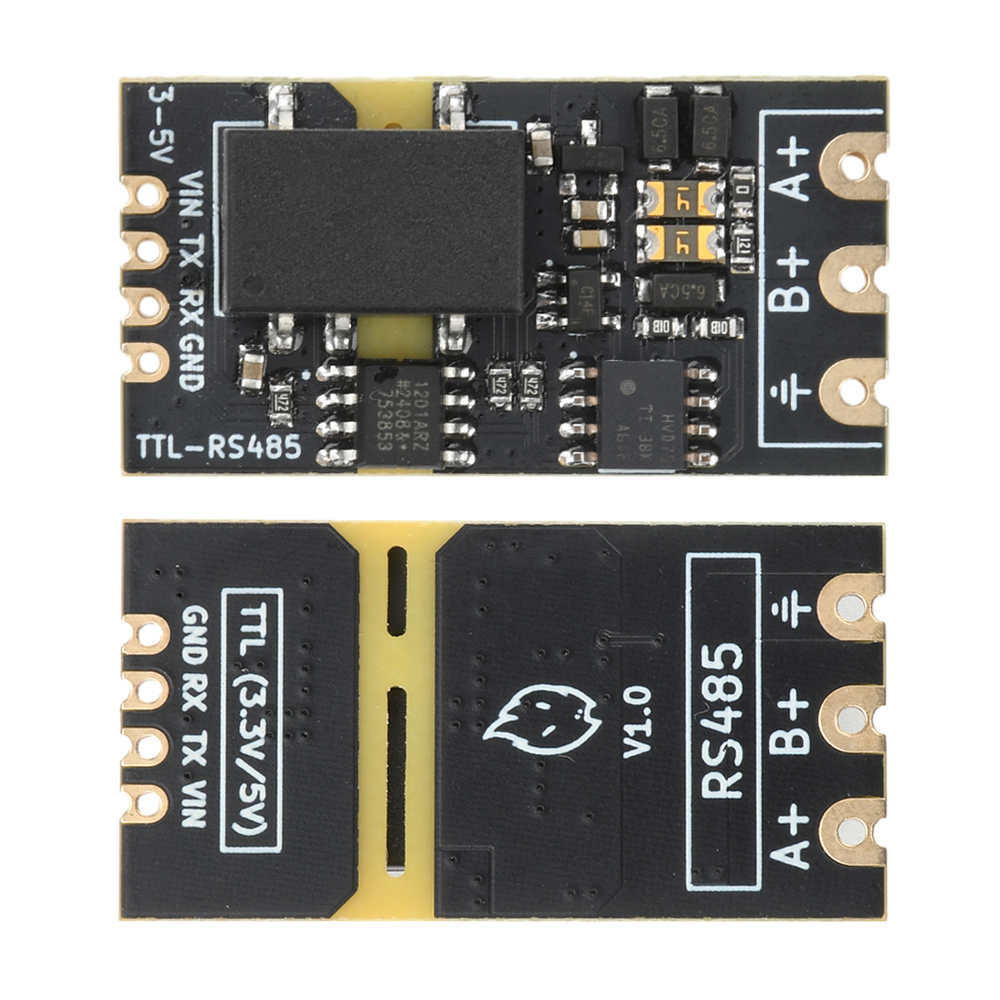

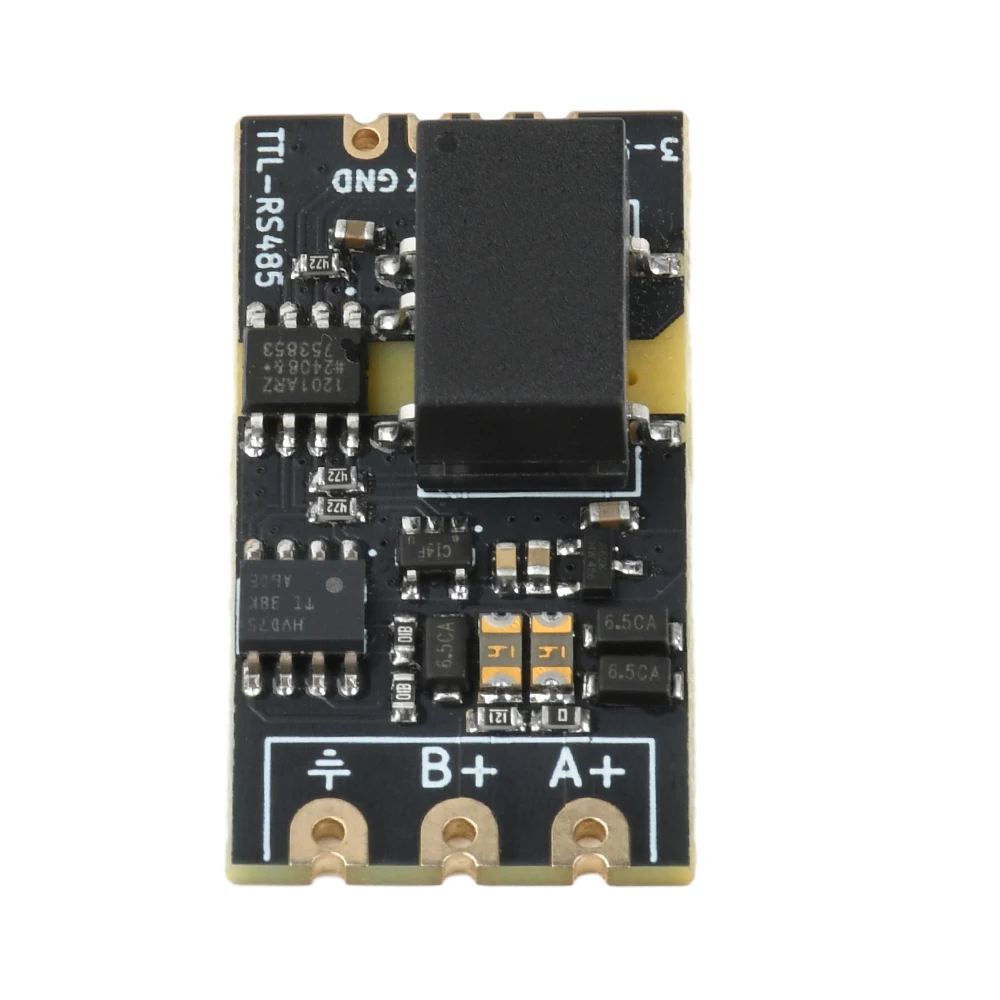

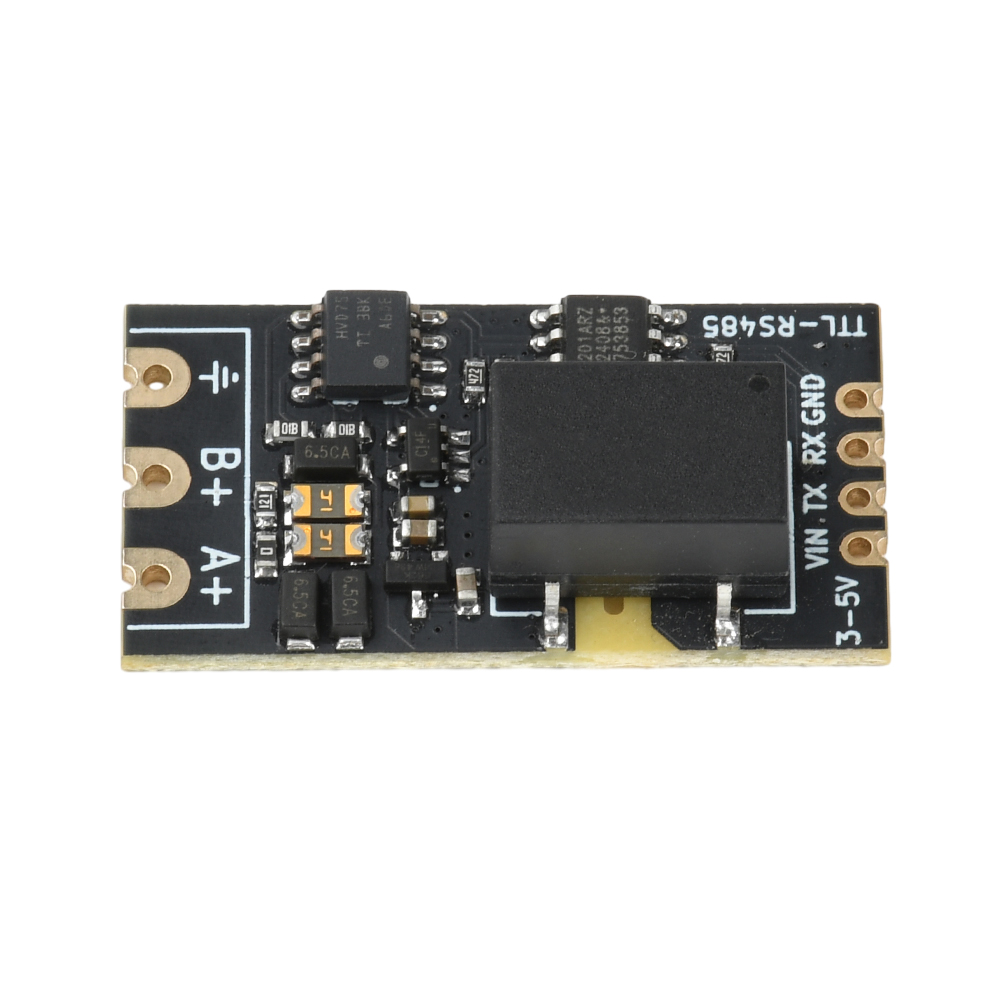

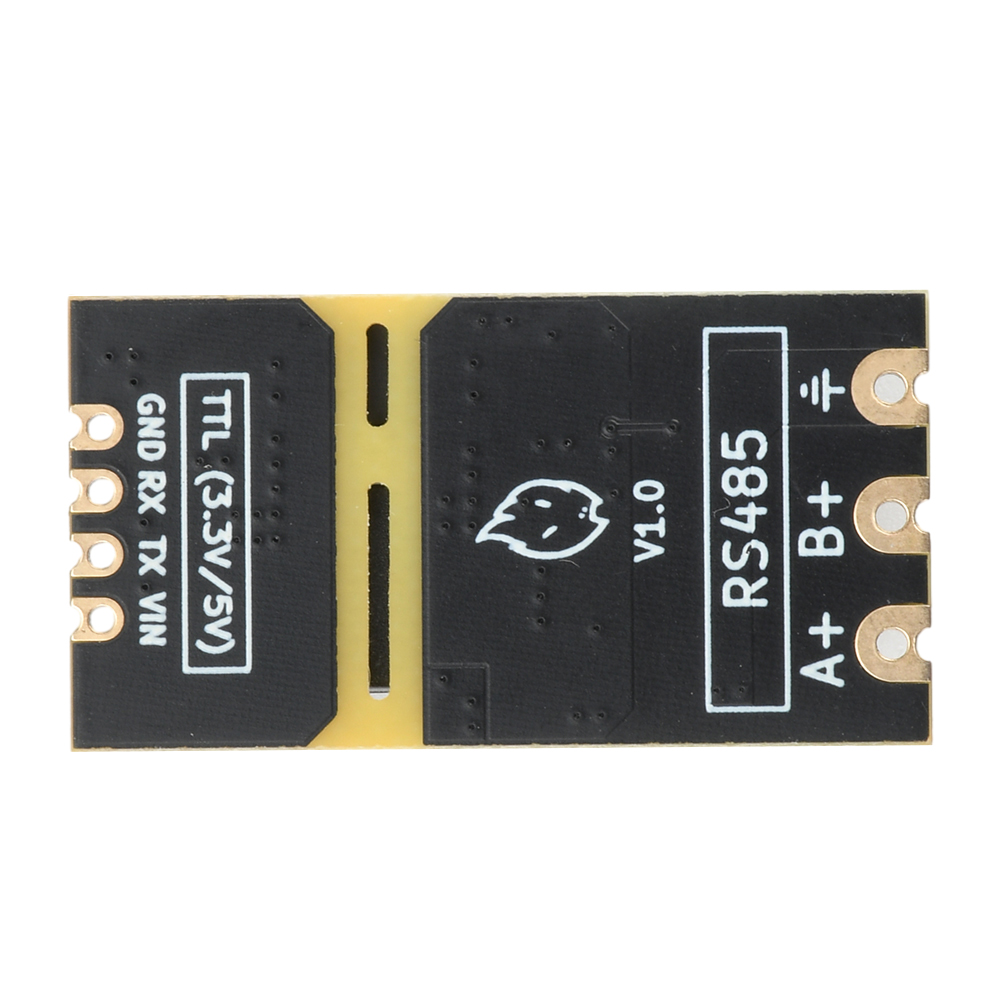

DC 3.3V/5V絶縁型TTL-RS485レベルモジュール、シリアルポート自動反転機能付き高速2Mbpsモジュール

説明

説明：

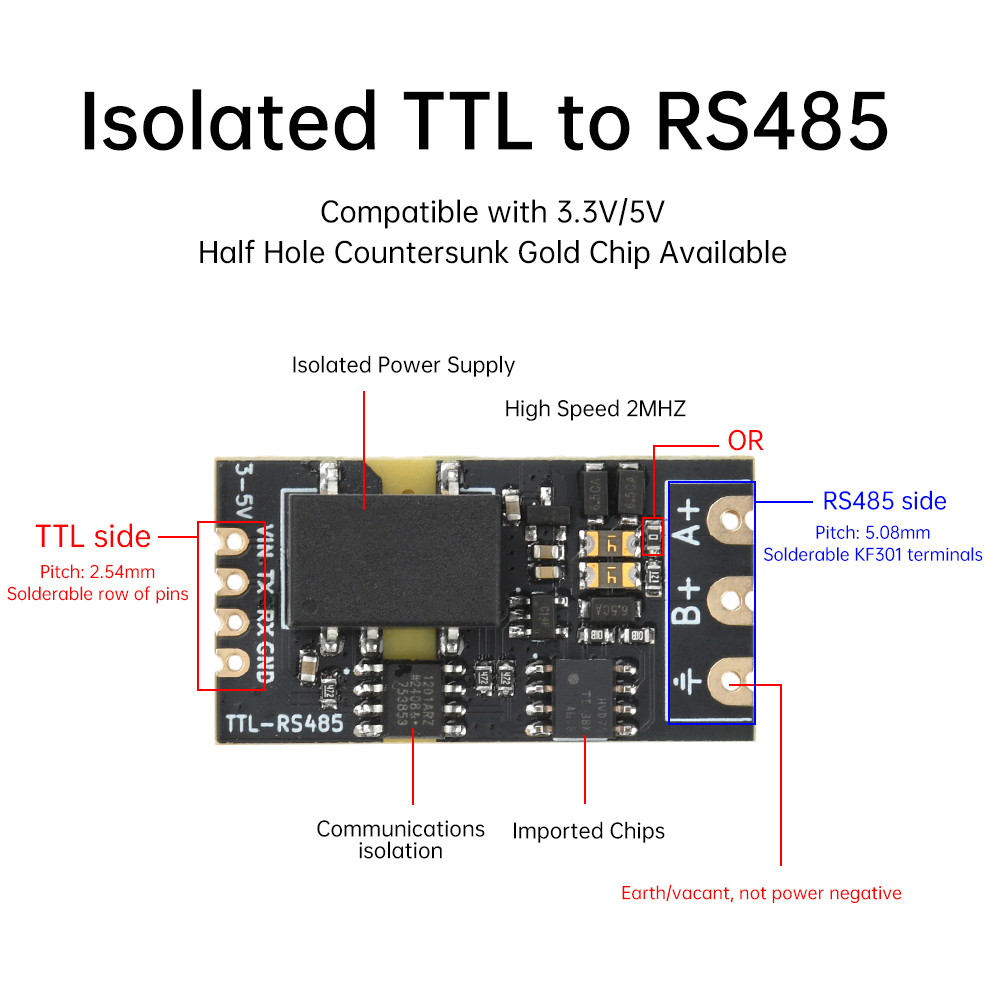

1. 完全絶縁設計：完全絶縁型のTTL-RS485レベル変換モジュールを採用し、信号干渉を効果的に防止し、通信の安定性を向上させます。.

2. 3.3V/5V電源および通信に対応: TTL側は3.3V/5V電源および通信レベルをサポートし、多様なデバイス要件に対応します。.

3. 高速通信：最大通信速度は2Mbpsに達し、高帯域幅アプリケーションシナリオの要求を満たします。.

4. 複数の保護対策：オンボードのTVSダイオードとヒューズによる保護により、過電圧やサージから保護し、安全で信頼性の高い動作を保証します。.

5. ハーフホール浸漬金パッド：ハーフホール浸漬金パッドを採用し、表面実装が容易で、効率と柔軟性が向上します。.



製品仕様：

供給電圧：DC 3.3V/5Vに対応

通信速度：2Mbps

オンボードバランス抵抗器：120Ω

TTLピンピッチ：2.54mm（はんだ付け可能なピンヘッダー）

RS485ピンピッチ：5.08mm（はんだ付け可能なKF301端子）

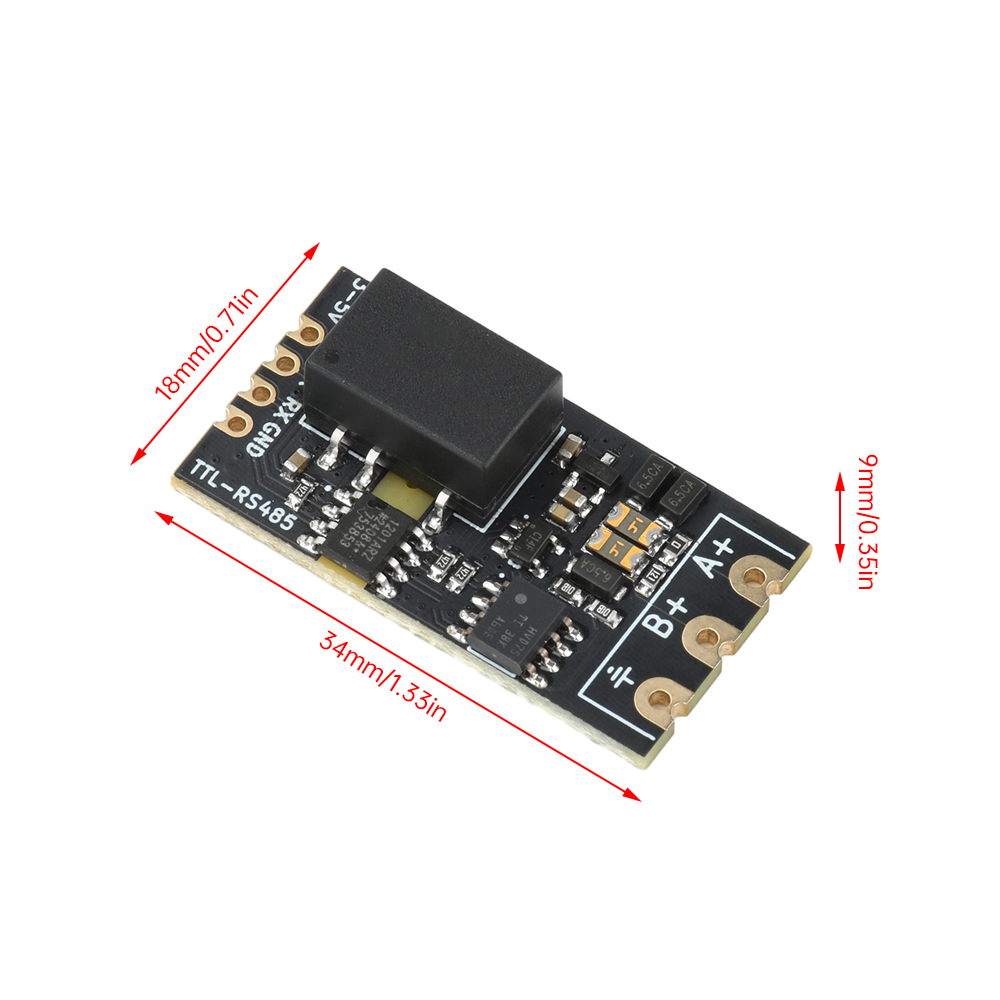

製品寸法：34×18×9mm



パッケージ内容：

モジュール*1
