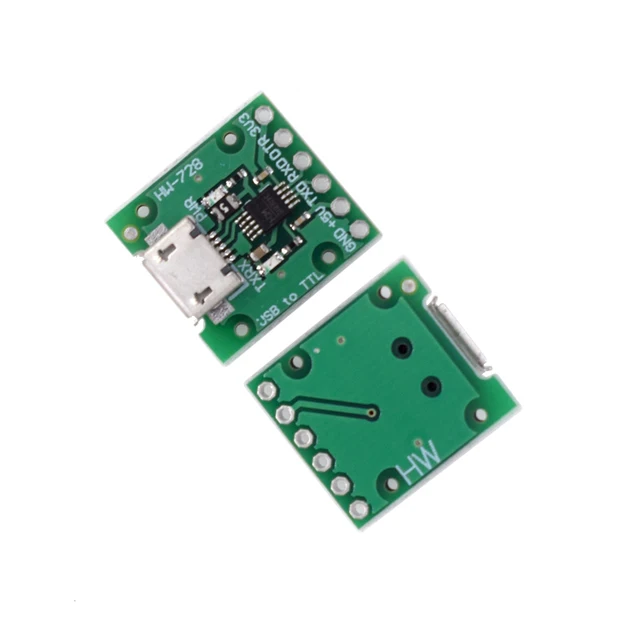

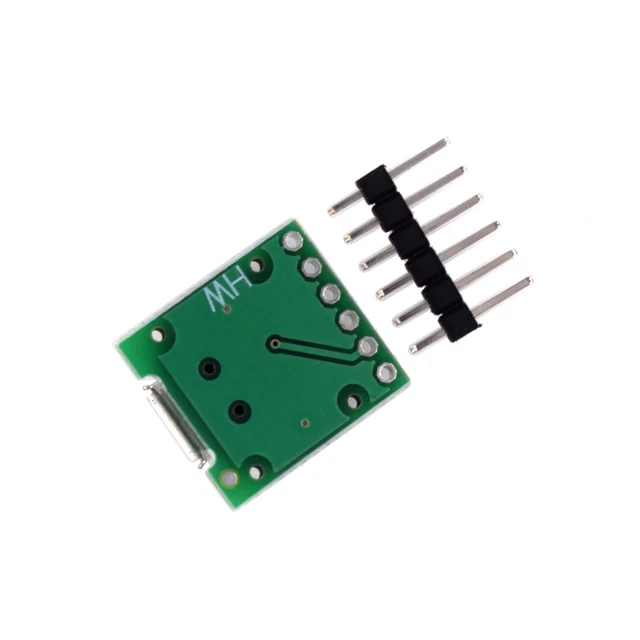

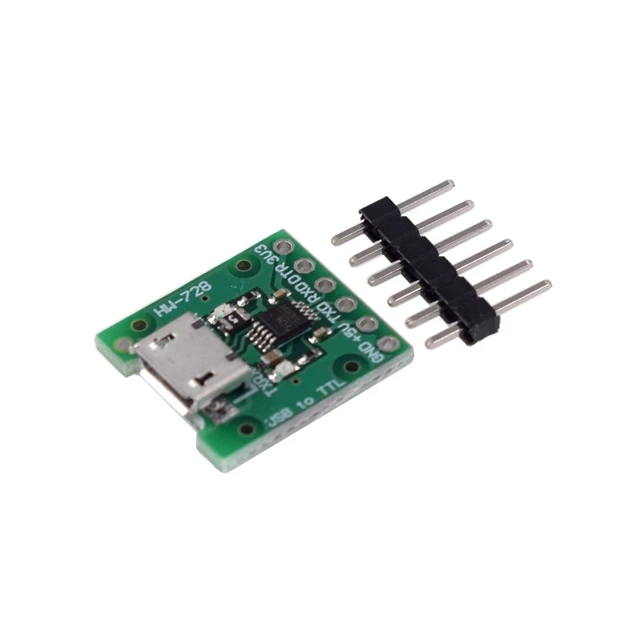

CH340E MSOP10 USB-TTLシリアルコンバータ、5V/3.3V対応、Arduino Pro mini用CH340 EモジュールマイクロUSBインターフェース

説明

1. 電源ランプ（PWR）、TXD、RXDのインジケーターランプがあり、機器を使わずに製品が動作しているかどうかを直感的に理解できます。;

2. WINDOWS 98/ME/2000/XP/Server 2003/VISTA/Server 2008/Win7/Win8 32ビット/64ビット/win10 64ビットに対応

3. 小型で高性能

4.3V/5Vを自由に選択できます

5. マイクロUSBインターフェースデータケーブル

3.3V電圧レギュレータチップを搭載しており、非常に安定して動作し、5Vおよび3.3Vマイクロコントローラプログラムのダウンロードとデバッグに対応しています。

このUSB-TTLダウンローダーは、シリアル通信、マイクロコントローラダウンローダー、STM32ダウンローダー、ルーターダウンローダーなどとして使用できます。このダウンローダーはUSBインターフェースを備えているため、ダウンロードケーブルを簡単に延長でき、短距離ダウンロードや挿入用のピンソケットも備えています。.

STCマイクロコントローラのダウンロードモード：

1) 配線は以下のとおりです。（接続する必要があるのは3本の線だけです）

USBダウンローダーのTXD端子→マイクロコントローラP3.0（RX）を接続

USBダウンローダーのRXD端子をマイクロコントローラP3.1（TX）に接続します。

USBダウンローダーのGND端子→マイクロコントローラーのGNDに接続

2) 開発ボードまたは小型システムは、独立した電源を使用します。ケーブルを接続した後、開発ボードのスイッチをオフにしても、開発ボードの電源インジケータランプが（弱く）点灯することがありますが、これは正常な現象です。STCシリーズのマイクロコントローラは、シリアルポート経由でダウンロードすることをお勧めします（電源を一度コールドスタートする必要があります）。.

STM32マイクロコントローラのダウンロードモード：

1) 配線は以下のとおりです。（接続する必要があるのは3本の線だけです）

USBダウンローダーのTXD端子にマイクロコントローラPA10（RX1）を接続します。

USBダウンローダーのRXD端子にマイクロコントローラPA9（TX1）を接続します。

USBダウンローダーのGND端子→マイクロコントローラーのGNDに接続

2) 開発ボードまたは小型システムは、別途電源で動作します。あるいは、USBダウンローダーを使用して5Vの電源を供給することもできます。ダウンロードするには、boot0をVCCに接続し、次にGNDに接続し直し、リセットボタンを押して操作を完了します。.

Windows 7（32ビット版、64ビット版）およびWindows XPオペレーティングシステムに対応しています。
