Teclado mecánico Voyager60 USB: placa de circuito impreso sin carcasa

Descripción

Teclado mecánico Voyager60 USB: placa de circuito impreso sin carcasa

Fabricado por DIYIPCB utilizando el diseño de hardware abierto de ai03-2725/Voyager60. Versión seleccionada: diseño «master» del repositorio.

Funciones de diseño

Placa de circuito impreso (PCB) para teclado mecánico 60% con compatibilidad con retroiluminación LED integrada en los interruptores, conexión USB y posiciones alternativas de disposición de los interruptores. Comprueba los planos de diseño y de la carcasa correspondientes para verificar que encaja correctamente.

Aplicaciones típicas

Montajes personalizados de teclados mecánicos y proyectos de dispositivos USB programables.

Principales chips y componentes del diseño

Microcontrolador USB ATmega32U4-MU con diodos de matriz de conmutación y protección USB en el diseño de referencia.

En ellas se describe el diseño una vez montado. Los componentes no se suministran con la placa de circuito impreso sin montar, y es posible que se necesite firmware o software de host.

Lo que recibirás

Una placa de circuito impreso (PCB) sin componentes. US$2.00 por placa. Solo una placa de teclado. Quedan excluidos los interruptores, las teclas, los estabilizadores, la carcasa, la placa base, los LED y todos los componentes electrónicos. Se trata de un diseño con interruptores soldados; no se incluyen zócalos de intercambio en caliente.

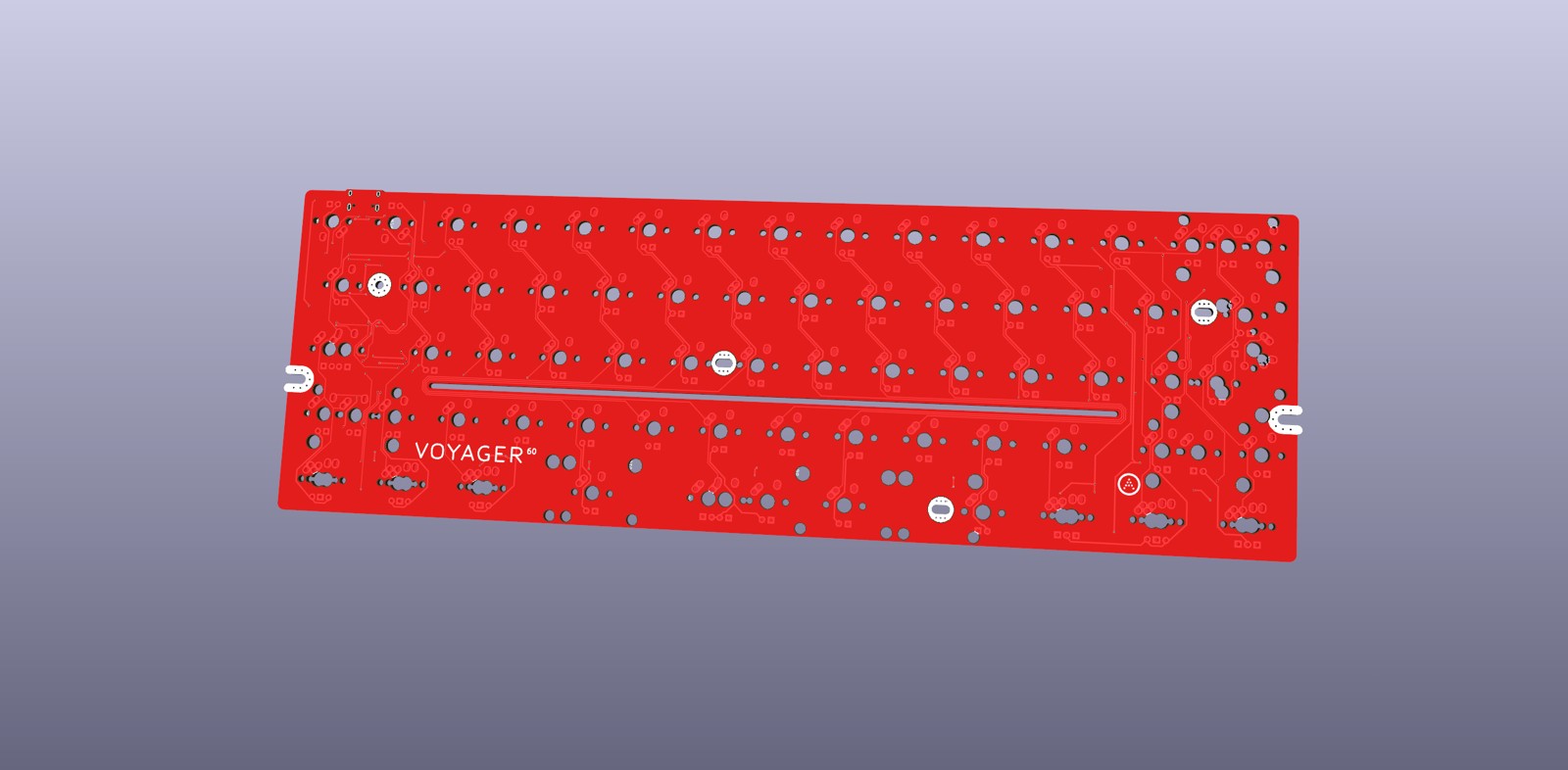

Las imágenes son referencias de diseño preliminares y pueden mostrar componentes o accesorios que no están incluidos. El color de la máscara de soldadura puede variar.

Detalles de la placa de circuito impreso y del pedido

• Capas de cobre: 2
• Espesor nominal del tablero: 1,6 mm
• Plazo de producción de la placa de circuito impreso: 2-3 días; el tiempo de tránsito del envío es adicional.
• Peso estimado del envío: 110 g por tabla, incluido el margen para el embalaje.

Servicio integral de montaje de placas de circuito impreso (PCBA)

DIYIPCB ofrece suministro de componentes, ensamblaje SMT, soldadura manual y de orificio pasante, y envíos internacionales. Para una placa ensamblada, envíenos la cantidad requerida y cualquier requisito de firmware, pruebas o accesorios. El plazo de producción de PCBA es de 5 a 10 días, sujeto a la disponibilidad de componentes y la confirmación del alcance del ensamblaje. El precio de la PCBA se confirma mediante cotización.

Ponte en contacto con nosotros para PCBA o por correo electrónico service@diyipcb.com.

Archivos de diseño y fabricación de código abierto

• Proyecto original, documentación y código fuente
• Directorio de archivos de fabricación seleccionado
• Licencia de origen

Licencia y atribución

Licencia de diseño: MIT. A continuación se reproducen los avisos de derechos de autor originales. DIYIPCB es un fabricante independiente y no cuenta con el respaldo del proyecto original.

Licencia MIT

Copyright (c) 2019 ai03

Por la presente se concede permiso, de forma gratuita, a cualquier persona que obtenga una copia
de este software y de los archivos de documentación asociados (en adelante, el "Software"), para disponer
del Software sin restricciones, incluyendo, sin limitación, los derechos
de utilizar, copiar, modificar, fusionar, publicar, distribuir, sublicenciar y/o vender
copias del Software, así como a permitir que las personas a las que se
facilite el Software hagan lo mismo, con sujeción a las siguientes condiciones:

El aviso de derechos de autor anterior y este aviso de permiso deberán incluirse en todas las
copias o partes sustanciales del Software.

EL SOFTWARE SE PROPORCIONA "TAL CUAL", SIN GARANTÍA DE NINGÚN TIPO, EXPRESA O
IMPLÍCITA, INCLUIDAS, ENTRE OTRAS, LAS GARANTÍAS DE COMERCIABILIDAD,
IDONEIDAD PARA UN FIN DETERMINADO Y DE NO INFRACCIÓN. EN NINGÚN CASO LOS
AUTORES O LOS TITULARES DE LOS DERECHOS DE AUTOR SERÁN RESPONSABLES DE NINGUNA RECLAMACIÓN, DAÑOS U OTRAS
RESPONSABILIDAD, YA SEA EN UNA ACCIÓN CONTRACTUAL, EXTRACONTRACTUAL O DE OTRO TIPO, QUE SURJA DE,
DERIVE DE O ESTÉ RELACIONADA CON EL SOFTWARE O CON EL USO U OTRAS OPERACIONES RELACIONADAS CON EL
SOFTWARE.

El 5% de las ventas netas de productos que cumplen los requisitos se destina al Open Hardware Fund, sin coste adicional.
