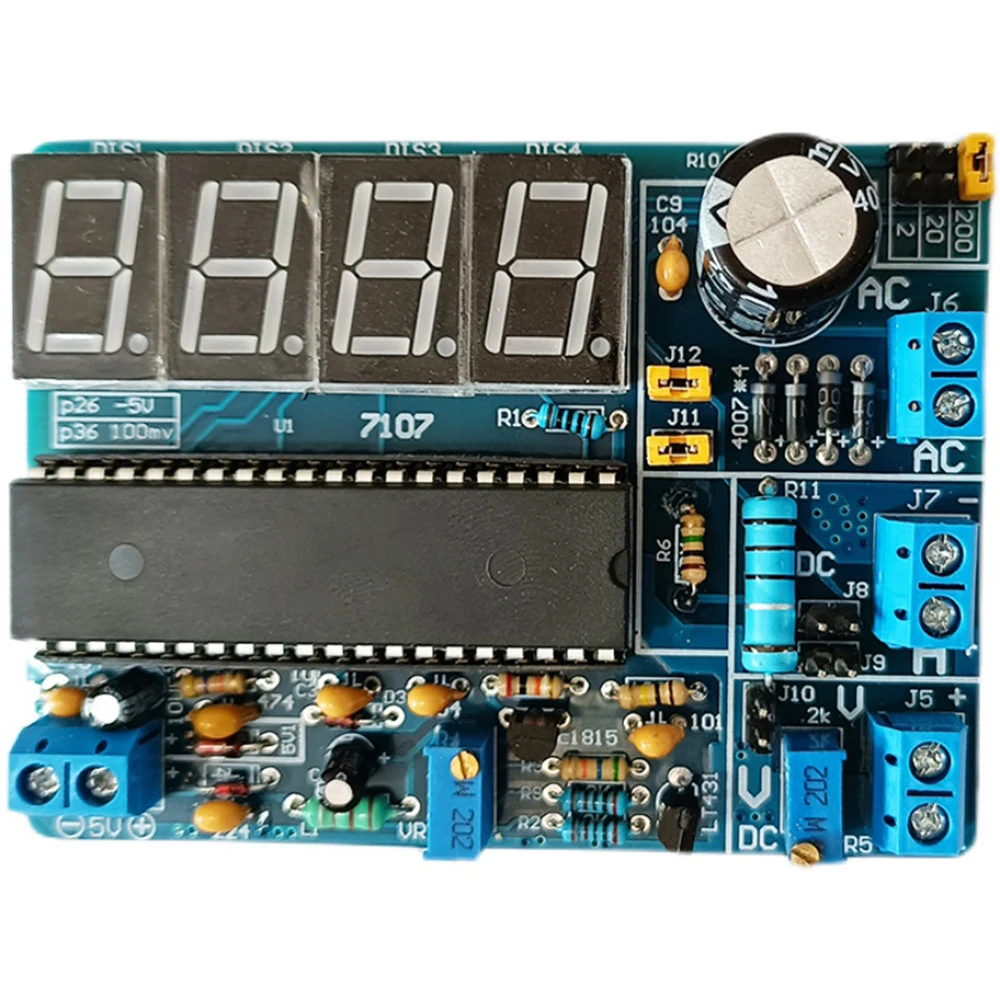

Kit de bricolaje para voltímetro, piezas para medidor de voltaje, kit de producción electrónica para estudiantes.

1.100%. Productos nuevos de alta calidad, fabricados con materiales de primera calidad, duraderos y prácticos.
2. Rapidez de reacción, alta precisión, pantalla clara y lectura intuitiva.
3. El diseño del circuito es avanzado y razonable, con una fuerte capacidad antiinterferencias, y puede suprimir eficazmente las interferencias de alta frecuencia.
4. Fácil instalación, aplicación sencilla, buena estabilidad y larga vida útil.
5. Amplio rango de aplicación, especialmente adecuado para aficionados al bricolaje.

Parámetros:
Tamaño de la placa de circuito impreso: 8,5 cm * 6,3 cm
Color de la pantalla: rojo
Voltaje de funcionamiento: 5 V CC
Corriente de funcionamiento: 35 mA
Precisión de la medición: El voltaje de medición se puede calibrar para lograr una alta precisión, y actualmente no hay parámetros disponibles.
Función:
Mida el voltaje de CC con una precisión de 200 V;
Mida la corriente continua con una precisión de 2 A;
Mida la tensión alterna con una precisión de 30 V;
Las funciones mencionadas anteriormente se conmutan y seleccionan mediante condensadores de cortocircuito.
Al medir el voltaje de CC de 0 a 200 V, la tapa del condensador de cortocircuito J10 provoca un cortocircuito en el pin 200 del interruptor separador decimal.
Al medir la corriente continua de 0-2 A, las tapas de los condensadores J8 y J9 se cortocircuitan, y el pin 2 de la fila del interruptor separador decimal se cortocircuita.
Al medir la fuente de alimentación de CA de 0 a 30 V, los condensadores de cortocircuito J11 y J12 cubren la tapa y el pin 200 del interruptor del separador decimal está en cortocircuito.
Indicador de sobrecarga: Muestra 1 o -1. Si se excede demasiado el rango, el chip podría quemarse. Evite usarlo fuera de este rango.
Herramientas necesarias para la producción (no incluidas): multímetro, soldador, alicates para boquilla de agua.

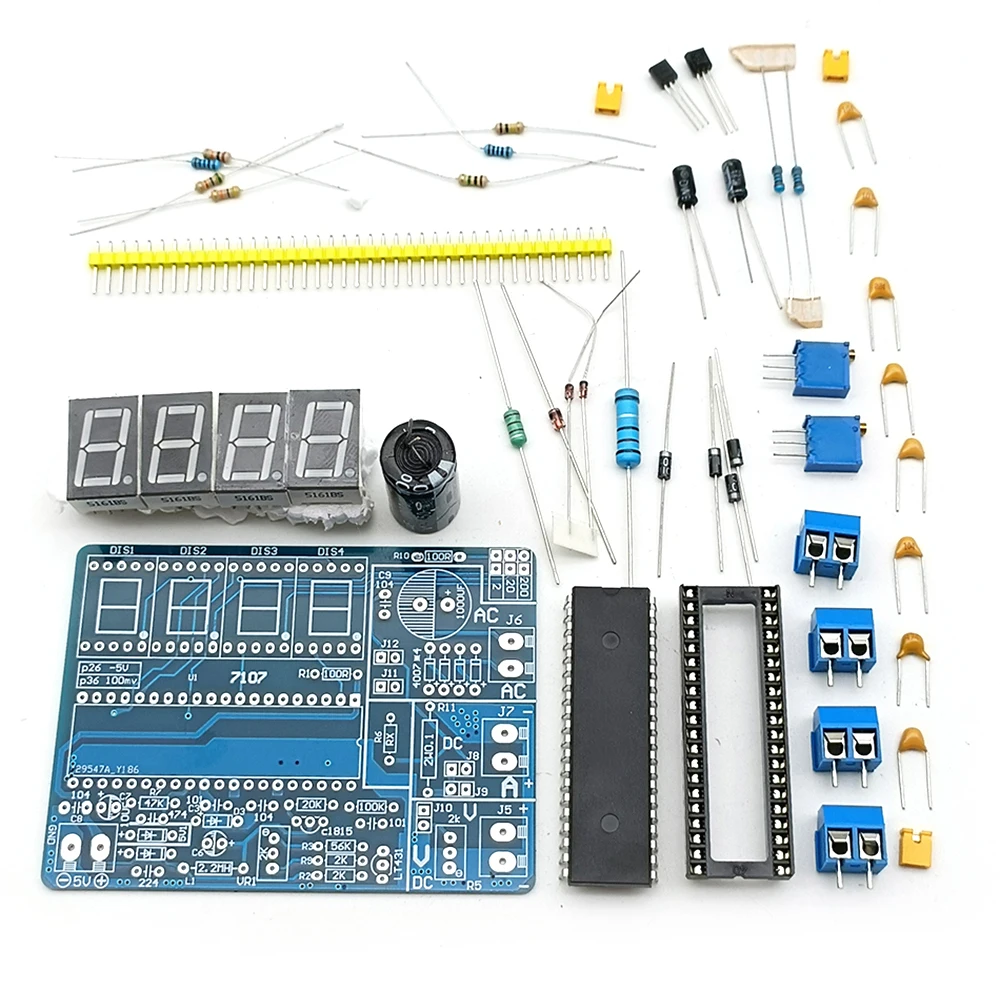

El paquete incluye:
Paquete 1:
Placa PCB * 1
Chip 7107 * 1
Soporte para circuito integrado de 40 pines * 1
0,56 tubo Gongyang Nixie de un dígito * 4
Asiento KF301-2P * 4
3296-202 resistencia ajustable * 2
104 condensadores de piedra individuales (1 adicional) * 4
224 condensadores de piedra simple * 1
474 condensadores de piedra simple * 1
101 condensadores de piedra simple * 2
2 condensadores electrolíticos de 25 V y 10 μF
Condensador de 50 V y 1000 μF * 1
Resistencia de 47K * 1
Resistencia de 20K * 1
Resistencia de 100 ohmios * 2
Resistencia de 1M * 1
Resistencia de 100K * 1
Resistencia de 56K * 1
resistencia de 2K * 2
Diodo regulador de voltaje de 5,1 V * 1
Diodo 1N44148 * 2
Inductancia del anillo de color de 2,2 mH * 1
C1815 * 1
LT431 * 1
Diodo 1N4007 * 4
Resistencia de 2W y 0,1 ohmios * 1
40 pines de fila * 1
Tapa de cortocircuito * 3

Paquete 2:

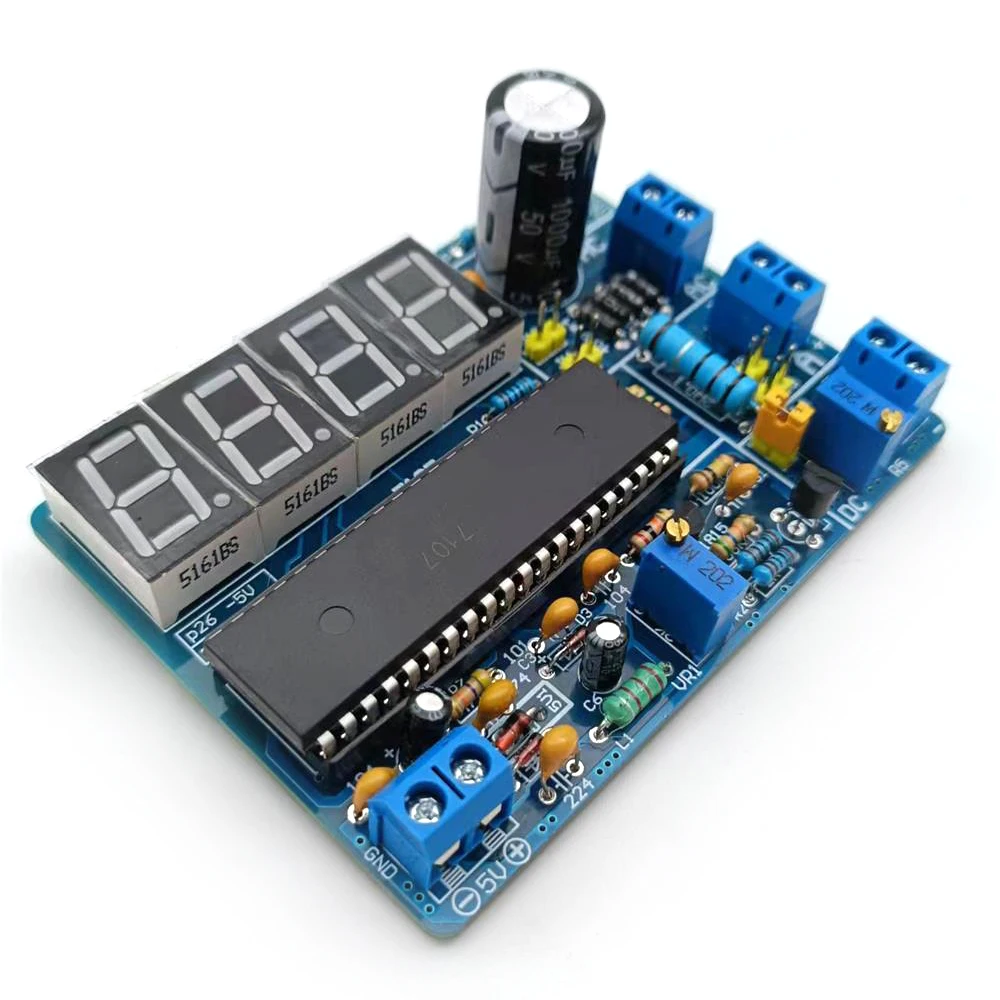

Kit de voltímetro terminado * 1
