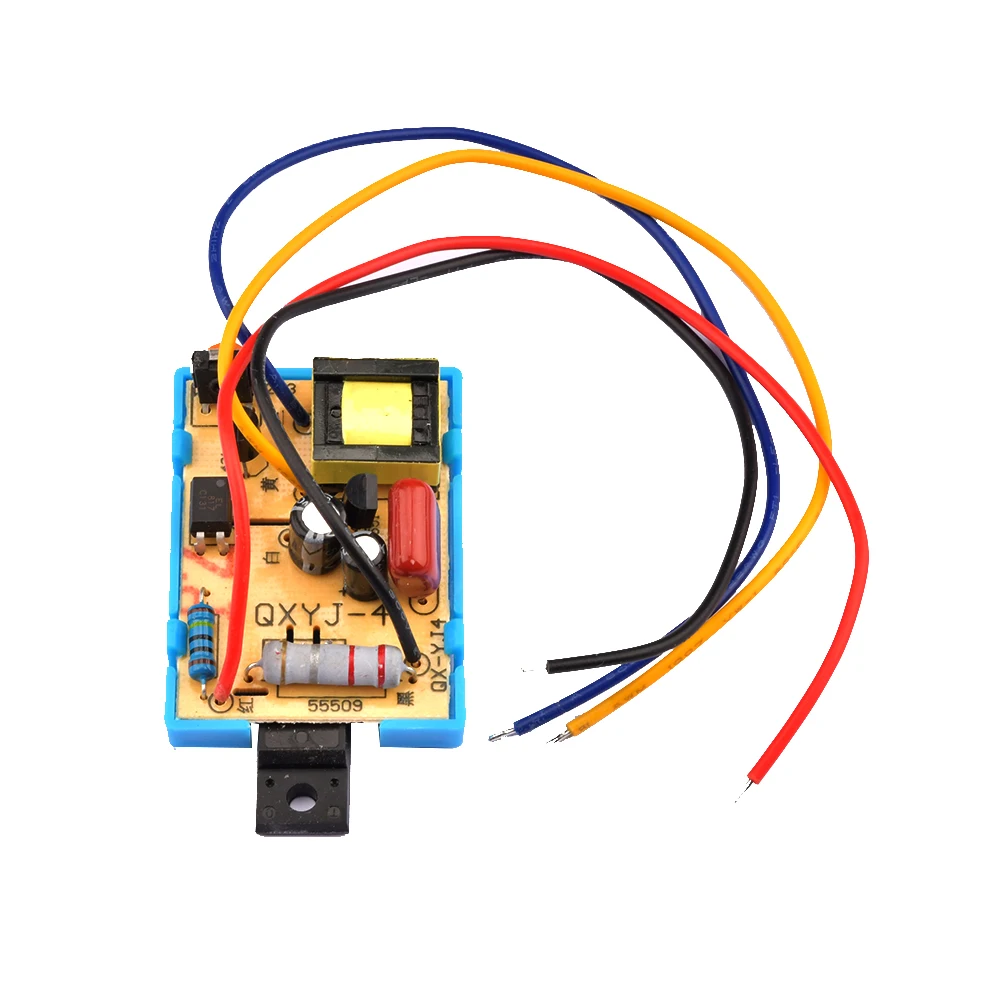

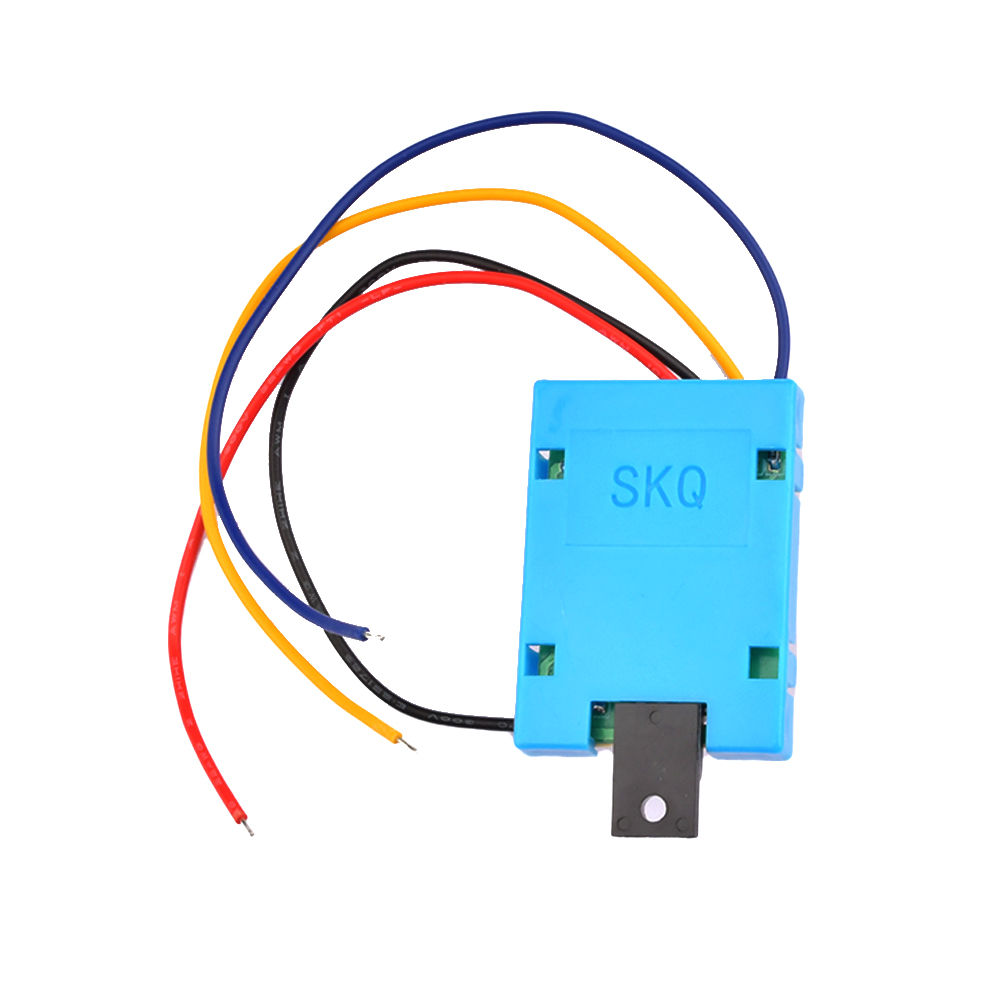

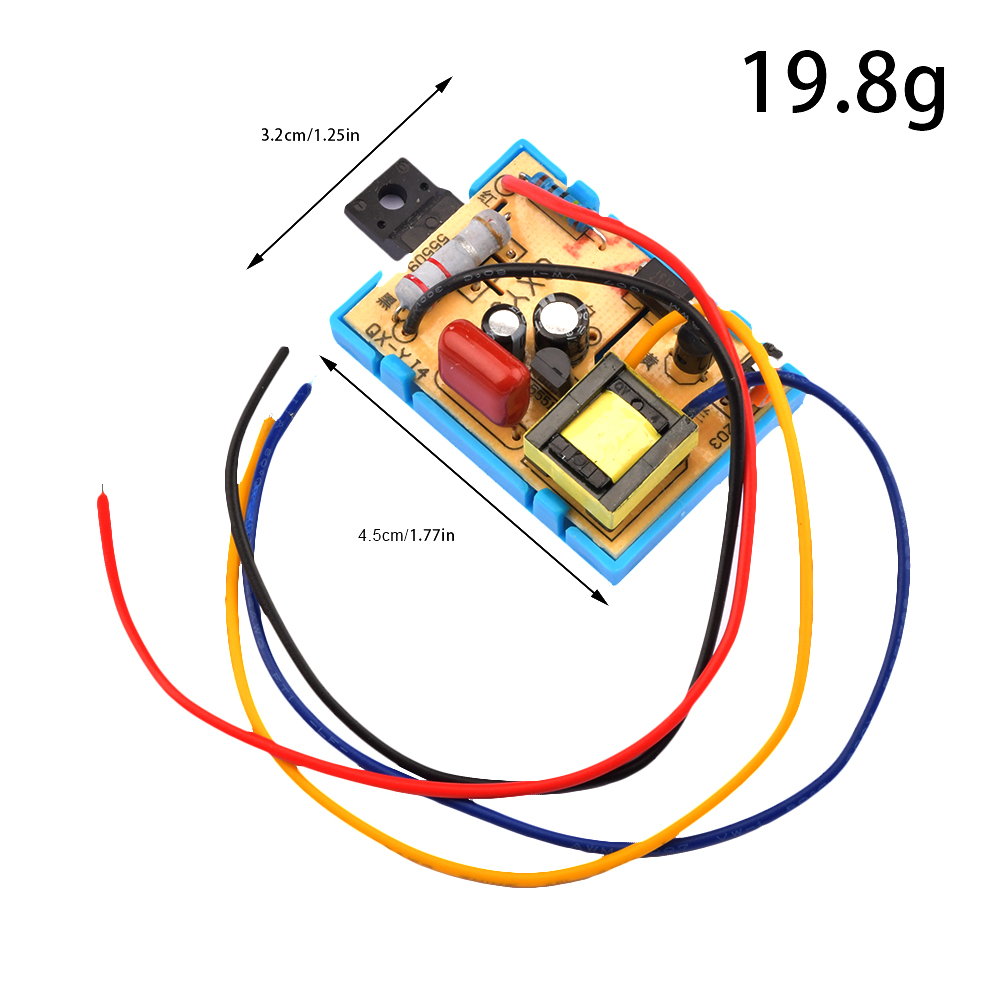

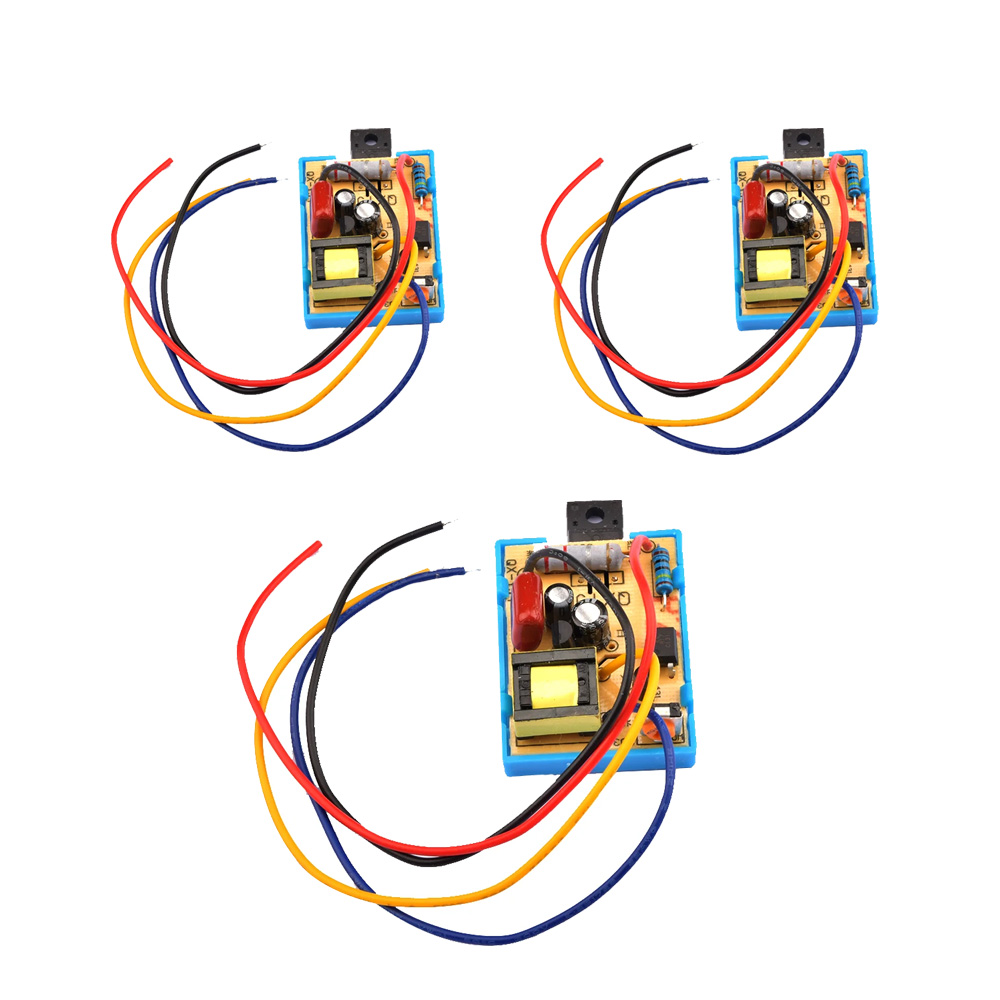

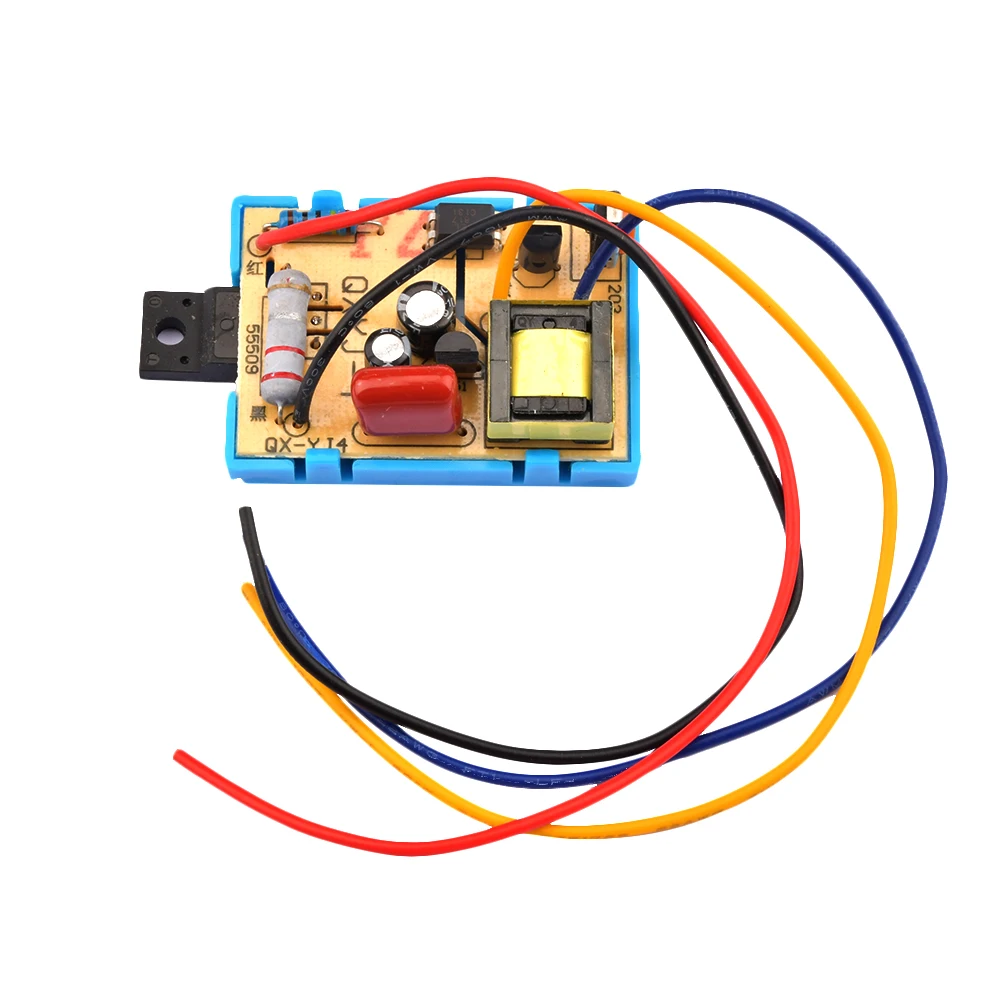

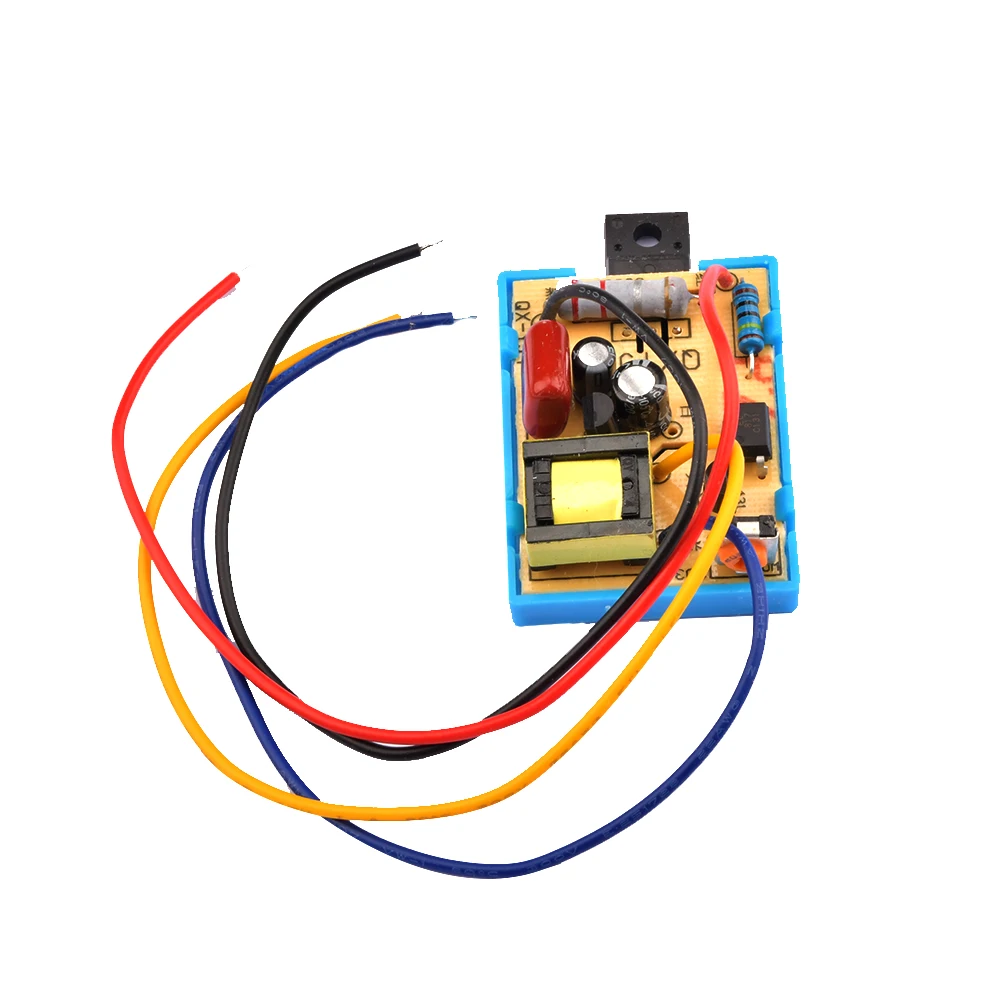

Módulo de fuente de alimentación flyback para conmutador de TV LCD universal de 14 a 60 pulgadas, fuente de alimentación EVD de 5-24 V CC para receptor

Descripción

Puntos fuertes del producto:

1. Utilizamos materiales de alta calidad, lo que garantiza la calidad.

2. Muestreo de CC, voltaje más estable

3. Apagado por control remoto, con todas las funciones.

4. Conexión de cuatro cables, mantenimiento sencillo y práctico.

5. Amplia gama de aplicaciones



Parámetros:

Se puede ajustar de 5V a 24V.

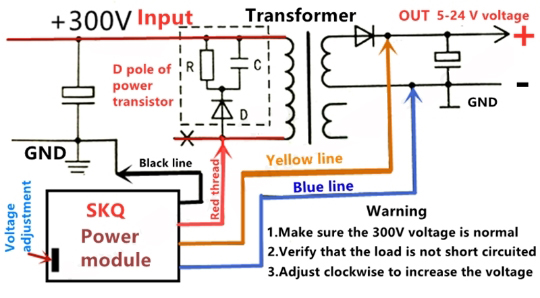

1. La línea roja se conecta al polo D del tubo de conmutación original (300 V a través del otro extremo del transformador).

2. La línea negra se conecta al polo negativo del condensador de filtro de 300 V (tierra caliente).

3, línea amarilla a la salida de la fuente de alimentación principal de 5-24 V, condensador de filtro positivo.

4. La línea azul se conecta al polo negativo del condensador del filtro de salida (tierra fría).

5, línea blanca de repuesto, necesita control de apagado remoto, conecte esta línea al optoacoplador, 4 pines pueden ser (alimentación de nivel alto encendida).

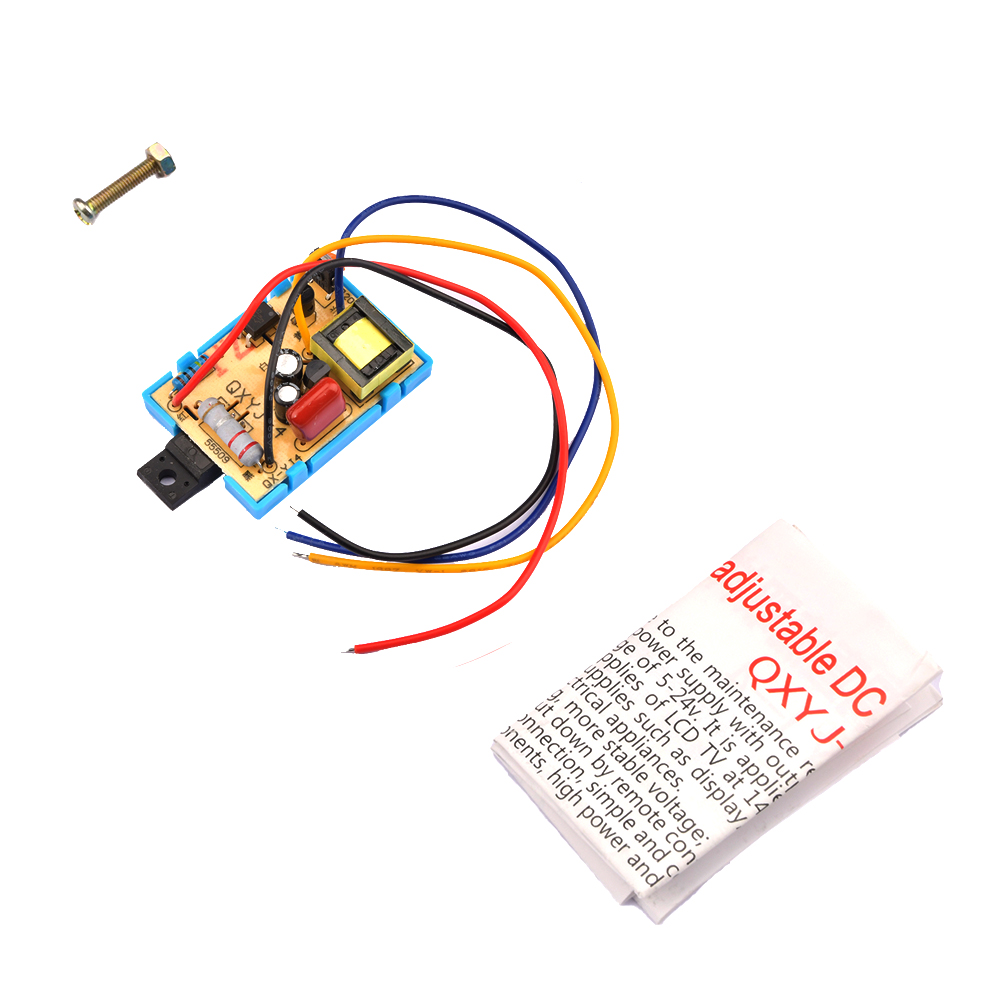

Lista de paquetes:

Módulo de fuente de alimentación conmutada* 1

】

Personalización de productos

Ofrecemos servicios de personalización de productos. Contáctanos para hablar de sus necesidades.
