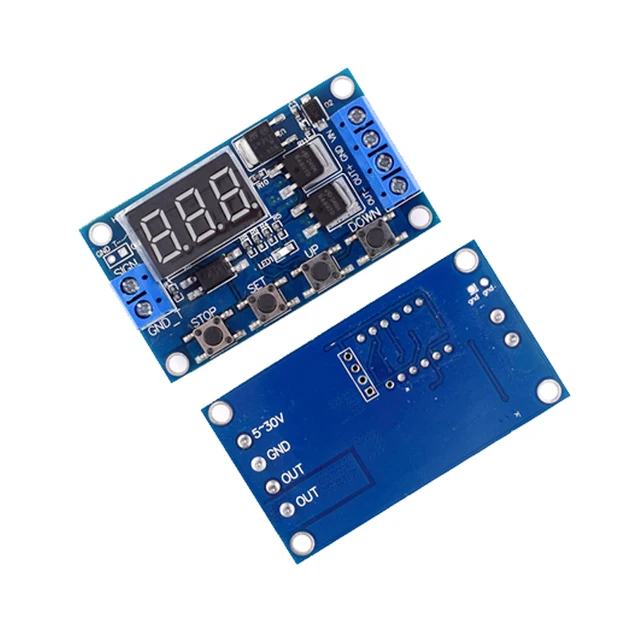

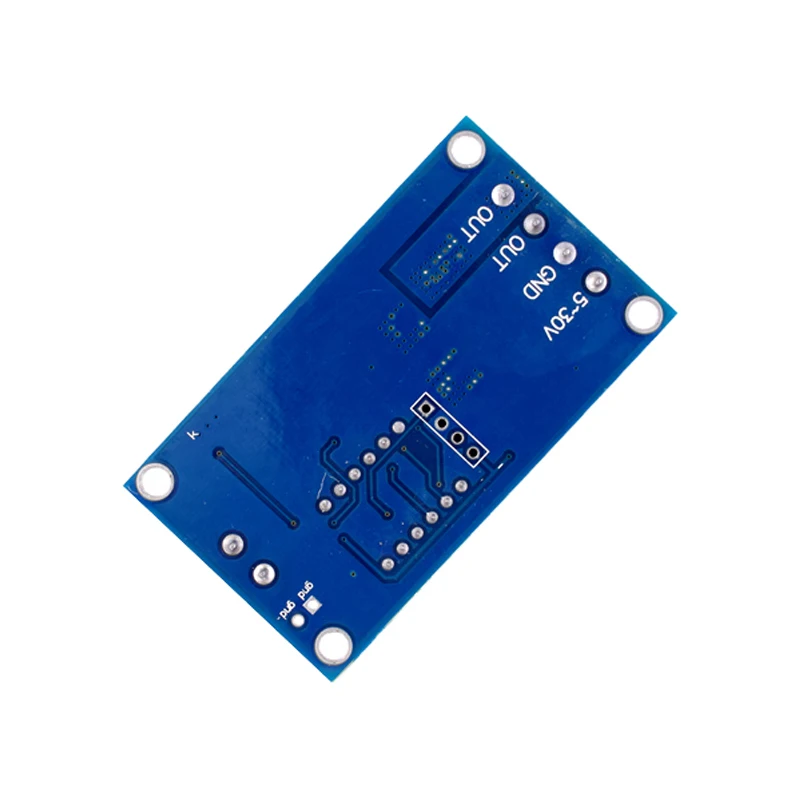

Circuito de interruptor de retardo de ciclo de activación con placa de control de doble tubo MOS en lugar de módulo de relé

$2.90

Hay existencias

Descripción

  • Sustancia química altamente preocupante: Ninguno
  • es_personalizado: Sí
  • Solicitud: Computadora
  • Tipo: Módulo
  • Nombre de la marca: NoEnName_Nulo
  • Origen: China continental
  • Condición: Nuevo

Introducción del producto

1. Al adoptar una salida activa paralela de doble MOS, la resistencia interna es menor, la corriente es mayor y la potencia es elevada. A temperatura ambiente, es de 15 A y 400 W, lo que satisface las necesidades de la mayoría de los dispositivos.

2. Amplio rango de voltaje, compatible con PWM.

3. Capaz de controlar dispositivos de alta potencia.

Parámetros del producto

1: Tensión de funcionamiento: CC 5V –36V

2: Fuente de señal de disparo: niveles digitales alto y bajo (3,3 V-20 V CC), la tierra de la señal y la tierra del sistema no son comunes para mejorar la capacidad antiinterferencias del sistema (también se puede conectar a tierra común).

3: Capacidad de salida: CC 5V-36V, corriente continua de 15A a temperatura ambiente, ¡potencia de 400W! En condiciones de disipación de calor auxiliar, la corriente máxima puede alcanzar los 30A.

4: Corriente estática: 15 mA

5: Vida útil: conmutación ilimitada; Temperatura de funcionamiento: -40-85 ℃; Tamaño: 6,0 * 3,4 * 1,2 cm

6: Equipado con aislamiento mediante optoacoplador para mejorar la capacidad antiinterferencias, placa de circuito de grado industrial, parámetros configurados para ser memorizados permanentemente después de un corte de energía.

Modo de funcionamiento:

Modo P1: Después de que se activa la señal, el relé conduce durante el tiempo OP y luego se desconecta; durante el tiempo OP, realice las siguientes operaciones.

P1.1: La señal activada de nuevo no es válida.

P1.2: La señal se activa de nuevo y se reinicia la temporización.

P1.3: Los disparadores de señal se reinician, el relé se desconecta y la temporización se detiene;

P-2: Dar una señal de disparo, desconectar el relé después del tiempo CL, conducir el relé durante el tiempo OP y desconectar el relé después de que se complete el tiempo;

P3.1: Se aplica una señal de activación; después de que el relé se active durante el tiempo OP, se desconecta durante el tiempo CL y se repiten las acciones anteriores. Dentro del ciclo, se aplica la señal nuevamente, el relé se desconecta y el temporizador se detiene. Se puede configurar el número de ciclos (LOP).;

P3.2: Después de encenderlo, no es necesario activar una señal. El relé conduce durante el tiempo OP y se desconecta durante el tiempo CL, y las acciones anteriores se repiten; se puede configurar el número de bucles (LOP);

P-4: Si hay una señal de activación, el temporizador se reiniciará y el relé permanecerá activo; cuando la señal desaparezca, desconecte el relé después del tiempo OP; durante el período de tiempo, si hay otra señal, el tiempo se reiniciará a cero.

Rango de tiempo:

0,1 segundos (mínimo) ~ 999 minutos (máximo), ajustable de forma continua

Cómo elegir un intervalo de tiempo:

Tras configurar los valores de los parámetros en la interfaz de selección de modo, pulse brevemente el botón STOP para seleccionar el rango de temporización;

XXX. El punto decimal está en unidades, y el rango de tiempo es de 1 segundo a 999 segundos.

XX. El punto decimal de X está en diez posiciones, y el rango de tiempo es de 0,1 segundos a 99,9 segundos.

Punto decimal XXX completamente iluminado, rango de tiempo: de 1 minuto a 999 minutos.

Por ejemplo, si desea configurar el OP a 3,2 segundos, mueva el punto decimal a diez y la pantalla digital mostrará 03.2.

Descripción de los parámetros: tiempo de conducción OP, tiempo de desconexión CL, ciclos LOP (1-999 veces, “—” representa ciclos infinitos)

Estos parámetros son independientes entre sí, pero se comparten entre los diferentes modos. Por ejemplo, en P1.1, el tiempo de conducción OP se establece en 5 segundos. Si el usuario desea cambiar al modo P1.2, al ingresar a P1.2 para configurar los parámetros correspondientes, el OP también será de 5 segundos;

Pulse brevemente el botón SET en la interfaz principal (pantalla 000) para mostrar OP (CL, LOP) y el tiempo correspondiente XXX;

Si en el modo solo aparece la hora OP (como en los modos P1.1, P1.2 y P1.3), al pulsar brevemente la tecla SET solo se mostrará OP y la hora correspondiente;

Si hay OP, CL, LOP en el modo (como el modo P3.1, P3.2), al presionar brevemente la tecla SET se mostrarán OP y el tiempo correspondiente, CL y el tiempo correspondiente, LOP y el número de veces correspondiente;

Tras configurar el modo, puede ver fácilmente los parámetros establecidos en el modo actual pulsando brevemente la tecla SET en la interfaz principal, ¡lo cual es muy práctico!

Establecer parámetros:

En primer lugar, determine el modo de funcionamiento del relé;

2. Según el modo de funcionamiento del relé, en la interfaz principal (cuando el módulo se enciende, parpadeará el modo de funcionamiento actual (modo predeterminado P1.1) y luego entrará en la interfaz principal), mantenga pulsado el botón SET durante 2 segundos y luego suéltelo para entrar en la interfaz de selección de modo. Pulse brevemente los botones ARRIBA y ABAJO para seleccionar el modo que se va a configurar (P1.1~P-4);

3. Después de seleccionar el modo que se va a configurar (por ejemplo, P3.2), pulse brevemente la tecla SET para configurar los parámetros correspondientes. En este momento, los parámetros que se van a configurar parpadearán (tiempo de conducción OP, tiempo de desconexión CL, ciclos LOP (“—” representa ciclos infinitos)). Ajuste los valores de los parámetros mediante ARRIBA y ABAJO, y admita pulsación larga (aumento o disminución rápida) y pulsación corta (aumento o disminución en 1 unidad); Después de configurar los valores de los parámetros, pulse brevemente la tecla STOP para seleccionar la posición del punto decimal y elegir el rango de tiempo (tiempo correspondiente de 0,1 segundos a 999 minutos); Pulse brevemente la tecla SET para configurar el siguiente parámetro para el modo actual, el proceso es el mismo que el anterior;

Tras configurar los parámetros del modo seleccionado, mantenga pulsado el botón SET durante 2 segundos antes de soltarlo. El modo seleccionado parpadeará y volverá a la interfaz principal. ¡La configuración de parámetros se ha realizado correctamente! ¡Así de sencillo!

Interfaz principal: Cuando el relé no funciona, muestra “000” (sin punto decimal). Cuando el relé funciona, muestra un punto decimal, ¡lo cual es muy claro!

Interfaz de selección de modo: Mantén pulsada la tecla SET para acceder. Una vez completada la configuración, mantén pulsada la tecla SET para salir y volver a la interfaz principal. ¡Es muy sencillo!

Modo de habilitación de relé:

1. ENCENDIDO: Se permite que el relé conduzca durante el tiempo de conducción OP;

2. APAGADO: El relé tiene prohibido conducir y permanece en estado cerrado;

Pulsa brevemente el botón STOP en la interfaz principal para alternar entre encendido y apagado. El estado actual parpadeará y luego volverá a la interfaz principal. (Esta función es una función de parada de emergencia, un relé que se puede abrir y cerrar con un solo clic).

Modo de suspensión:

1. Modo de suspensión CP: Si no se realiza ninguna operación durante cinco minutos, la pantalla digital se apagará automáticamente y el programa se ejecutará con normalidad;

2. Modo normal: La pantalla digital está siempre encendida;

Mantén pulsado el botón STOP durante 2 segundos y suéltalo para alternar entre los estados CP y Od. El estado actual parpadeará y, a continuación, volverá a la interfaz principal.



Trigger Cycle Timing Delay Switch Circuit Dual MOS Tube Control Board Instead Of Relay Module — reference image 1



ten cuidado:

1. La tensión de alimentación del módulo no debe exceder el valor máximo que el módulo puede soportar, de lo contrario podría dañarlo.

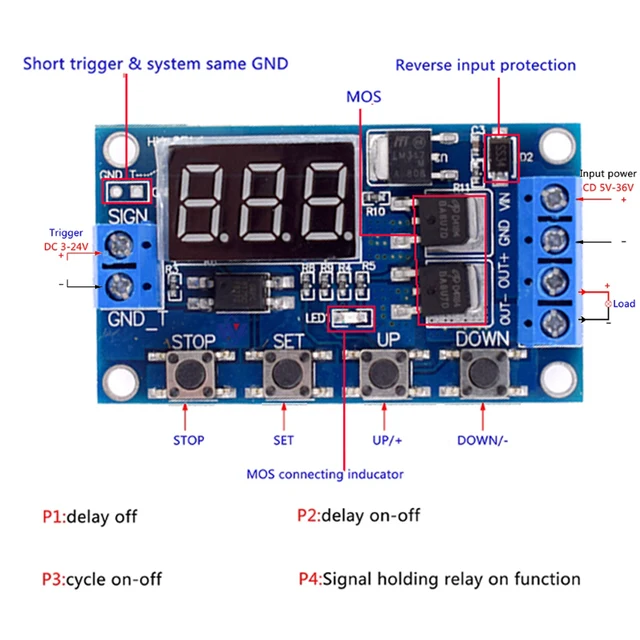

2. Presta atención al cableado según el diagrama y no cometas errores.

3. Este documento solo representa los parámetros del producto en el momento de su edición, y cualquier cambio futuro no se notificará por separado.

4. El módulo es una salida activa en vivo, y el voltaje en el terminal de salida (terminal de carga) es igual al voltaje en el terminal de entrada (CC 5V –36V).

5. CC.+ Los polos '+' de la carga están inherentemente en cortocircuito internamente, pero los polos '-' de CC de la carga no pueden estar en cortocircuito durante el uso, de lo contrario la carga no podrá controlarse para encenderse y apagarse, lo que equivale a que la carga esté constantemente encendida.

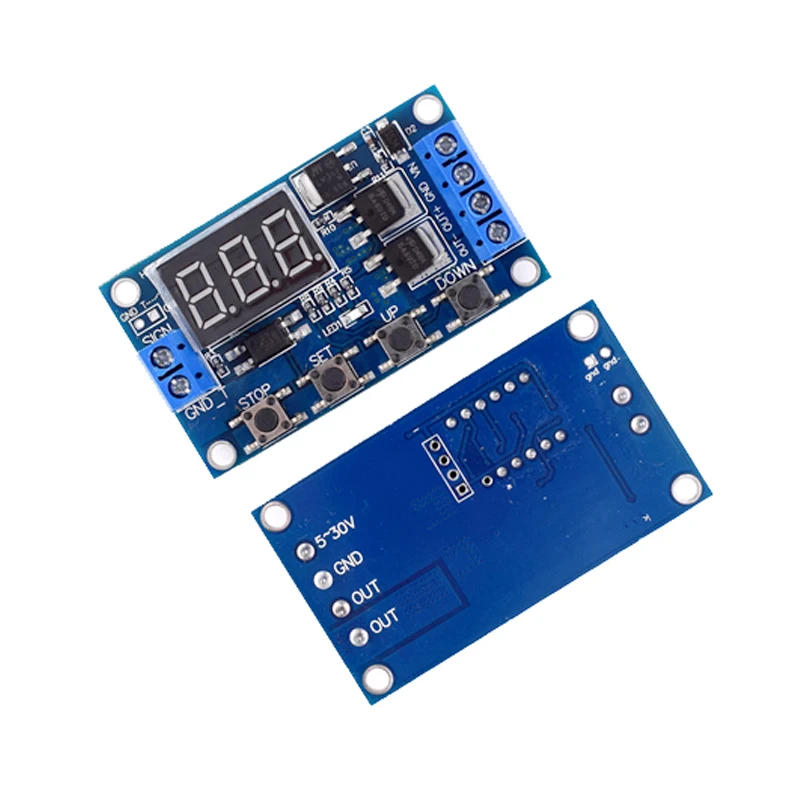

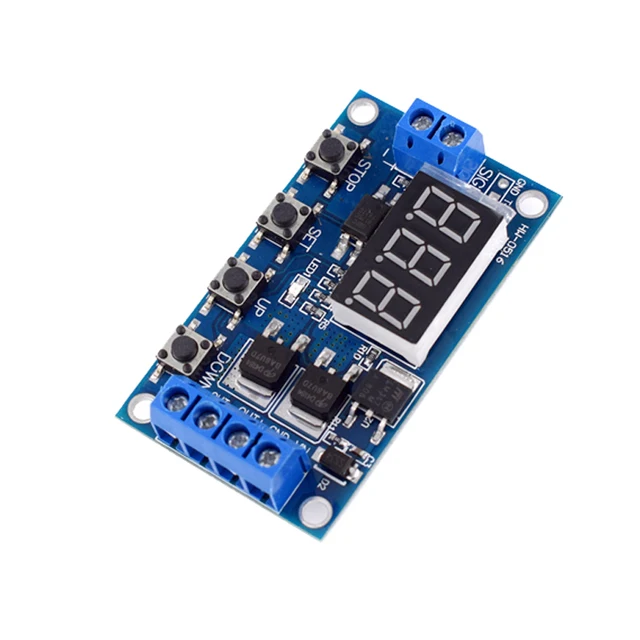

Trigger Cycle Timing Delay Switch Circuit Dual MOS Tube Control Board Instead Of Relay Module — reference image 2Trigger Cycle Timing Delay Switch Circuit Dual MOS Tube Control Board Instead Of Relay Module — reference image 3
