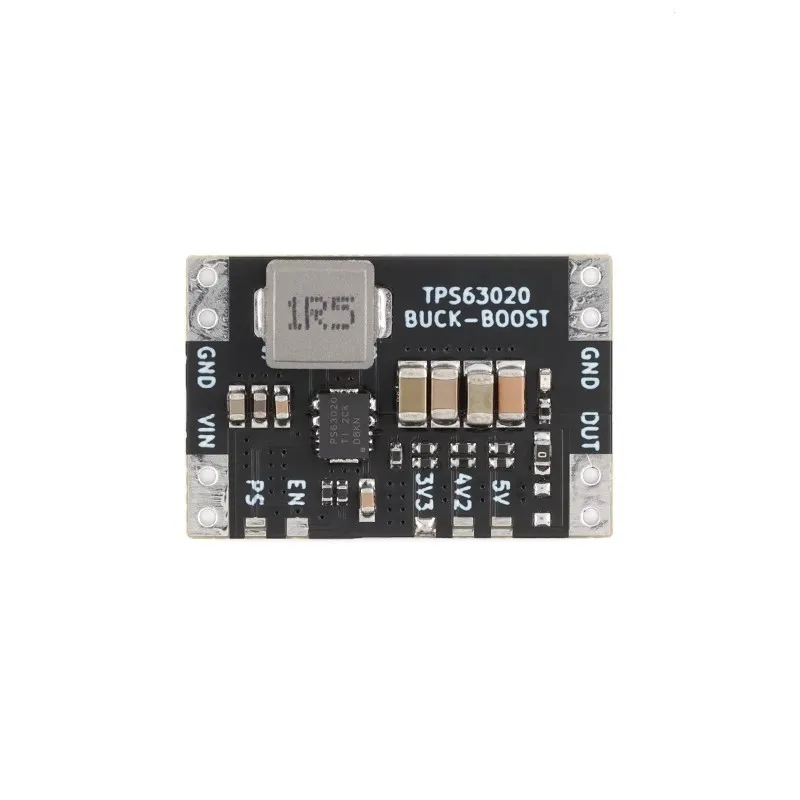

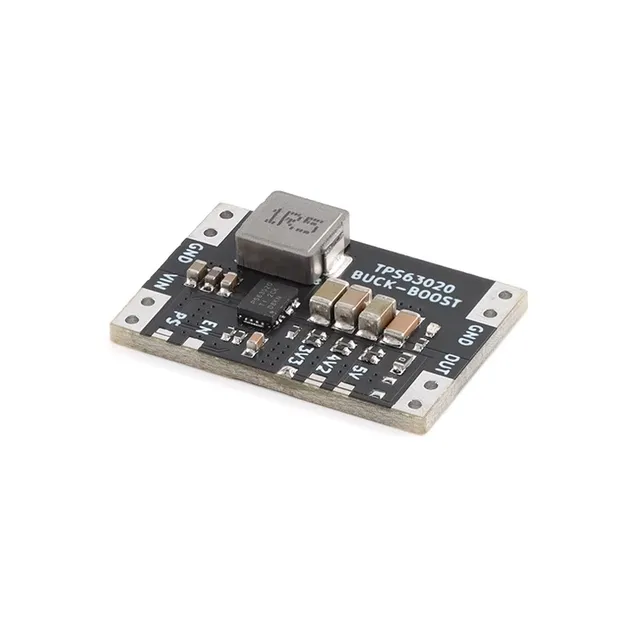

Módulo de alimentación USB TPS63020 con elevador/reductor automático de voltaje de 3,3 V/4,2 V/5 V para microcontroladores

Descripción

Este módulo adopta el chip especial de elevación de voltaje TPS63020 de TI, el programa de elevación de voltaje, la ondulación de salida es baja, rendimiento estable, la frecuencia de conmutación es de hasta 2,4 MHz, la mayoría de los casos la corriente de salida es mayor a 900 mA, para proporcionar una variedad de versiones de salida de 3,3 V, 4,2 V y 5 V, es muy adecuado para una variedad de microcontroladores de 3,3 V y 5 V que utilizan baterías de carpa, así como USB para la fuente de alimentación, el mismo módulo también tiene dos modos para que los usuarios elijan: modo de operación normal y modo de ahorro de energía.

El módulo presenta una estructura típica de convertidor elevador/reductor de voltaje, con un rango de voltaje de entrada de 1,8 a 5,5 V y una corriente de salida de hasta 5 V, lo que permite satisfacer los requisitos de alimentación de los microcontroladores STM32, ESP32, 51 y otros modelos. El módulo incluye un indicador LED rojo de salida y admite modos de ahorro de energía para prolongar la duración de la batería de los dispositivos de entrada.

• Voltaje de entrada: CC 1,8-5,5 V
• Corriente de salida: 3,3 V a 1,3 A / 4,2 V a 1 A / 5 V a 0,9 A (entrada de 3,7 V)
• Voltaje de salida: CC 3,3/4,2/5 V
• Frecuencia de conmutación: Aprox. 2,4 MHz
• Regulación: Selección mediante puente, 3,3/4,2/5 V

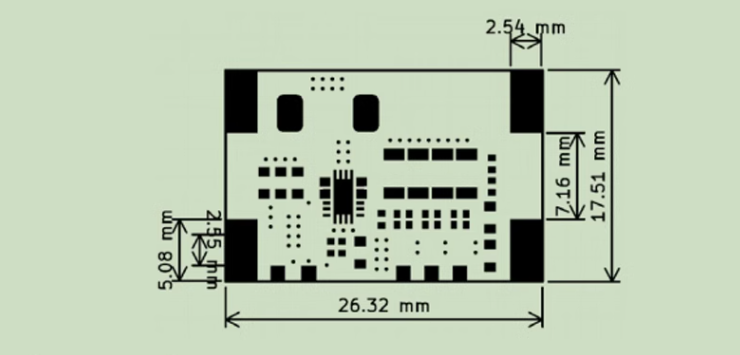

• Interfaz del módulo: almohadilla de área grande (pin de 2,54 mm)
