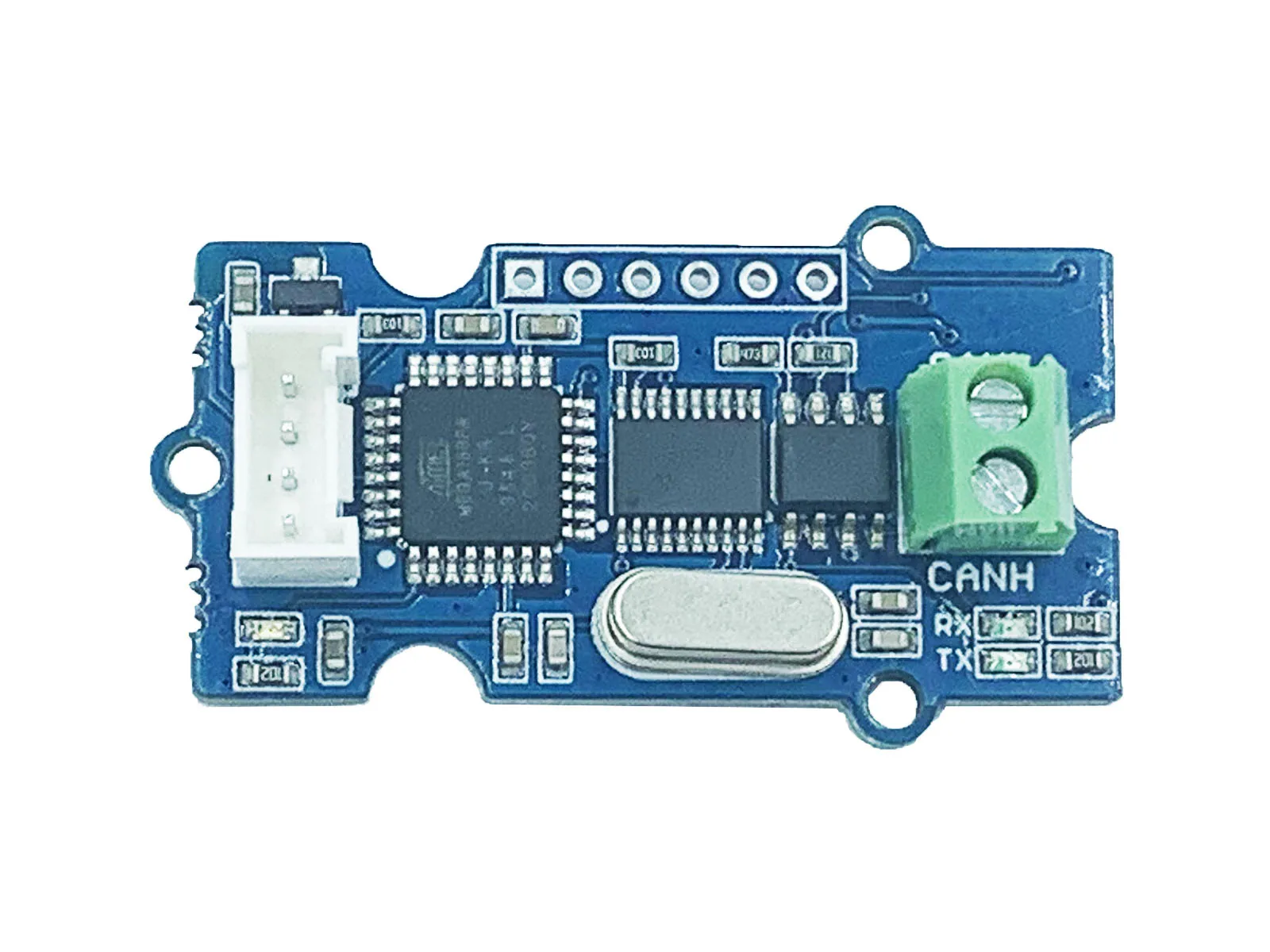

Módulo CAN-BUS serie de Seeed Studio basado en MCP2551 y MCP2515.

Características

🌱 Comunicación del carro al bus CAN

🌱 Comando AT de apoyo

🌱 Velocidad de transmisión UART de hasta 115200 baudios (valor predeterminado: 9600).

🌱 Velocidad de transmisión CAN-BUS de hasta 1 Mb/s

🌱 Indicador LED TX y RX

🌱 Conector Grove de 4 pines para conectar y usar.

🌱 Voltaje de funcionamiento de 3,3 V

🌱 Librería Arduino fácil de usar

Descripción

El módulo serie CAN-BUS MCP2551 y MCP2515 permite que tu Arduino y otros microcontroladores se comuniquen mediante CAN-BUS para hackear tu vehículo. CAN-BUS es un bus industrial común debido a su largo alcance, velocidad de comunicación media y alta fiabilidad. Este módulo serie CAN-BUS se basa en los microcontroladores MCP2551 y MCP2515, que ofrecen una velocidad de hasta 1 Mb/s. También incluye un bloque de terminales para que puedas conectarlo al puerto OBD-II de tu vehículo con dos cables.

El kit incluye tanto el conector Grove como el cable Grove, lo que permite conectar fácilmente el módulo a tu Arduino.

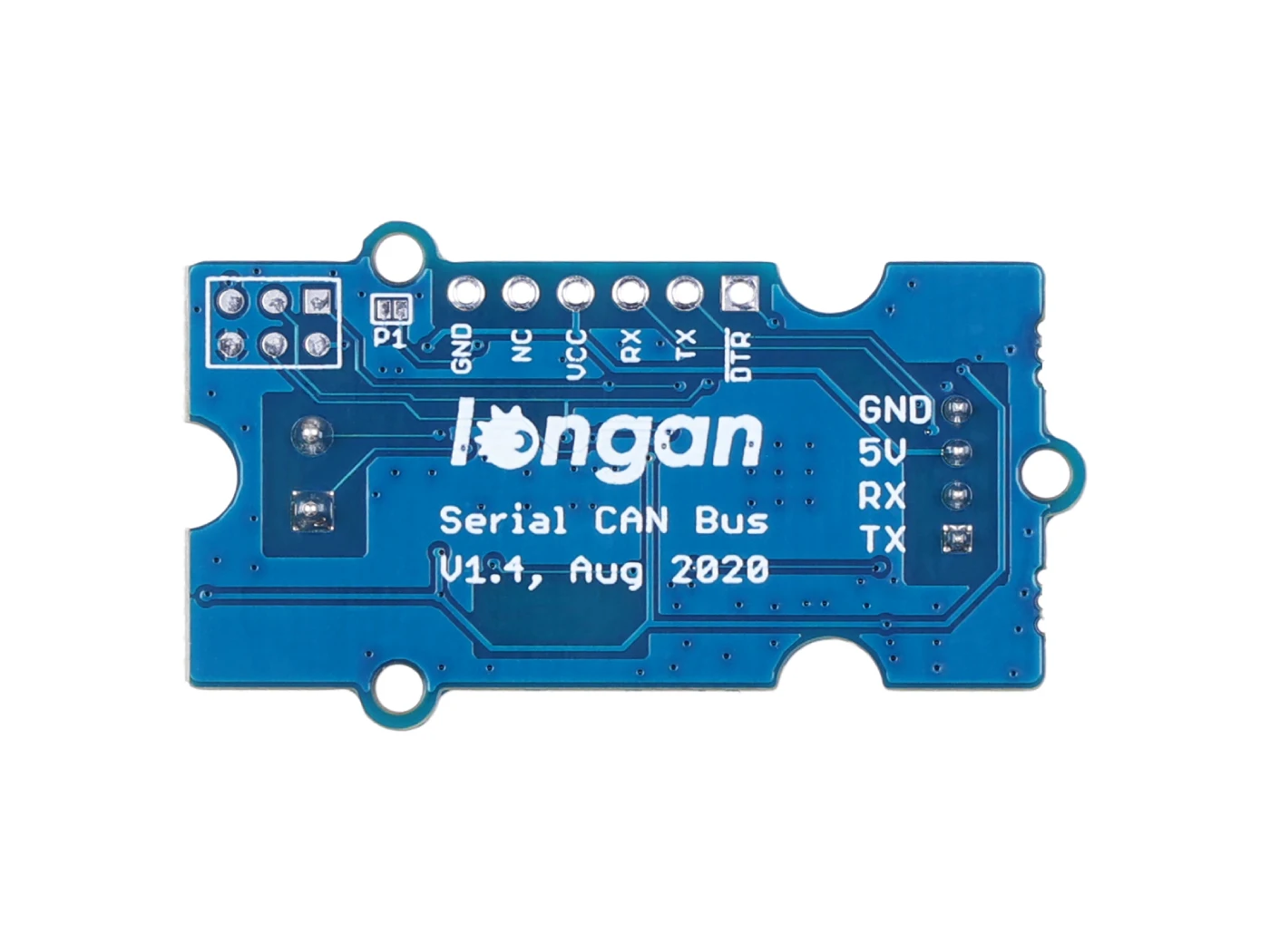

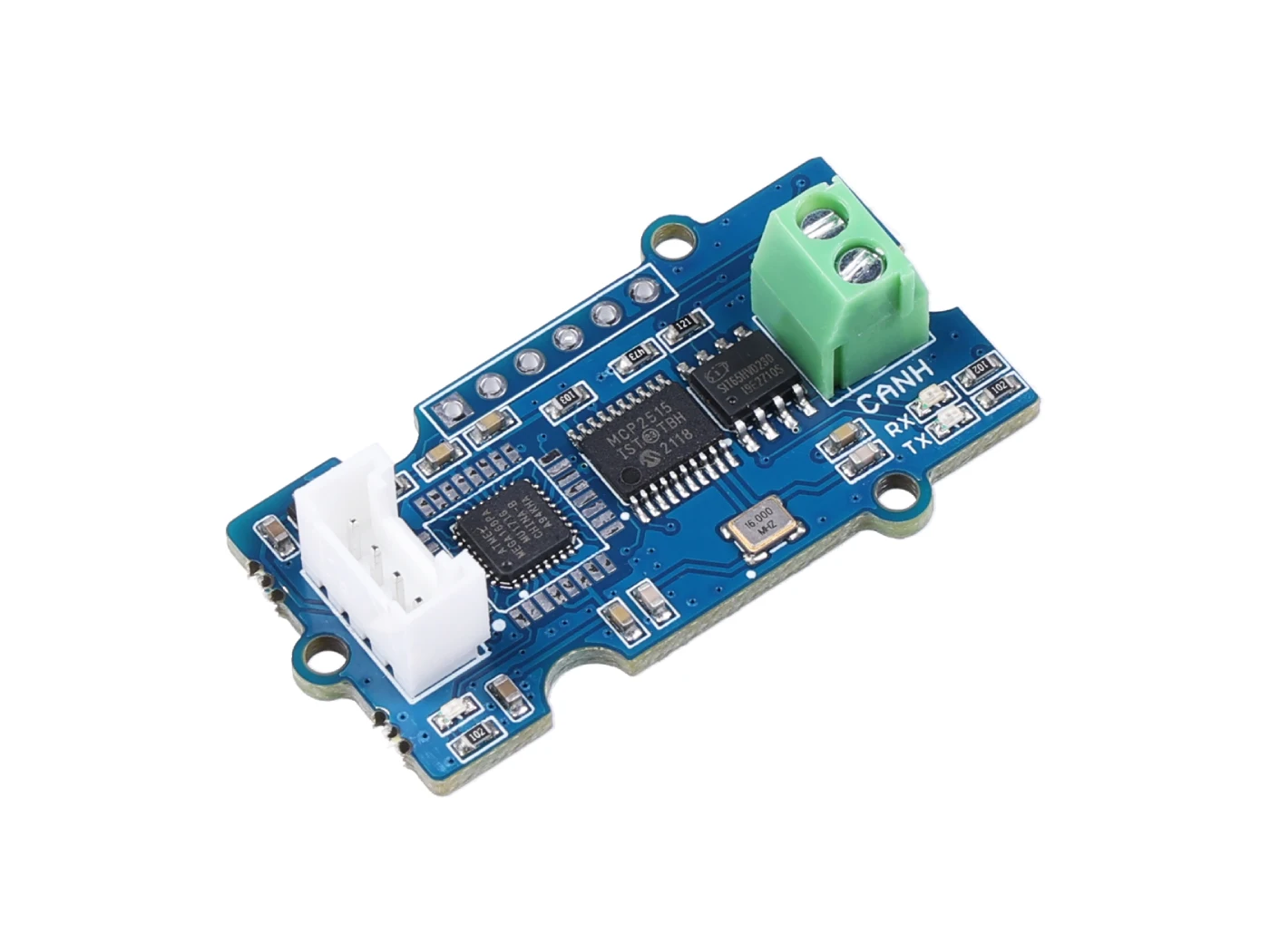

Descripción general del tamaño y el hardware

• Conector Grove de 4 pines y 2,0 mm
• Indicador LED de encendido y estado
• Indicador LED de envío y recepción
• Terminal de 3,5 mm para conectar al bus CAN (CAN_H y CAN_L).
• Resistencia de 120Ω, conectada por defecto; si no la necesita, puede cortar esta almohadilla con un cúter.

Nota:

Dado que el módulo utiliza comunicación en serie, la frecuencia de recepción de datos no puede ser demasiado alta; se puede recibir una trama cada milisegundo a una velocidad inferior a 115200 baudios.

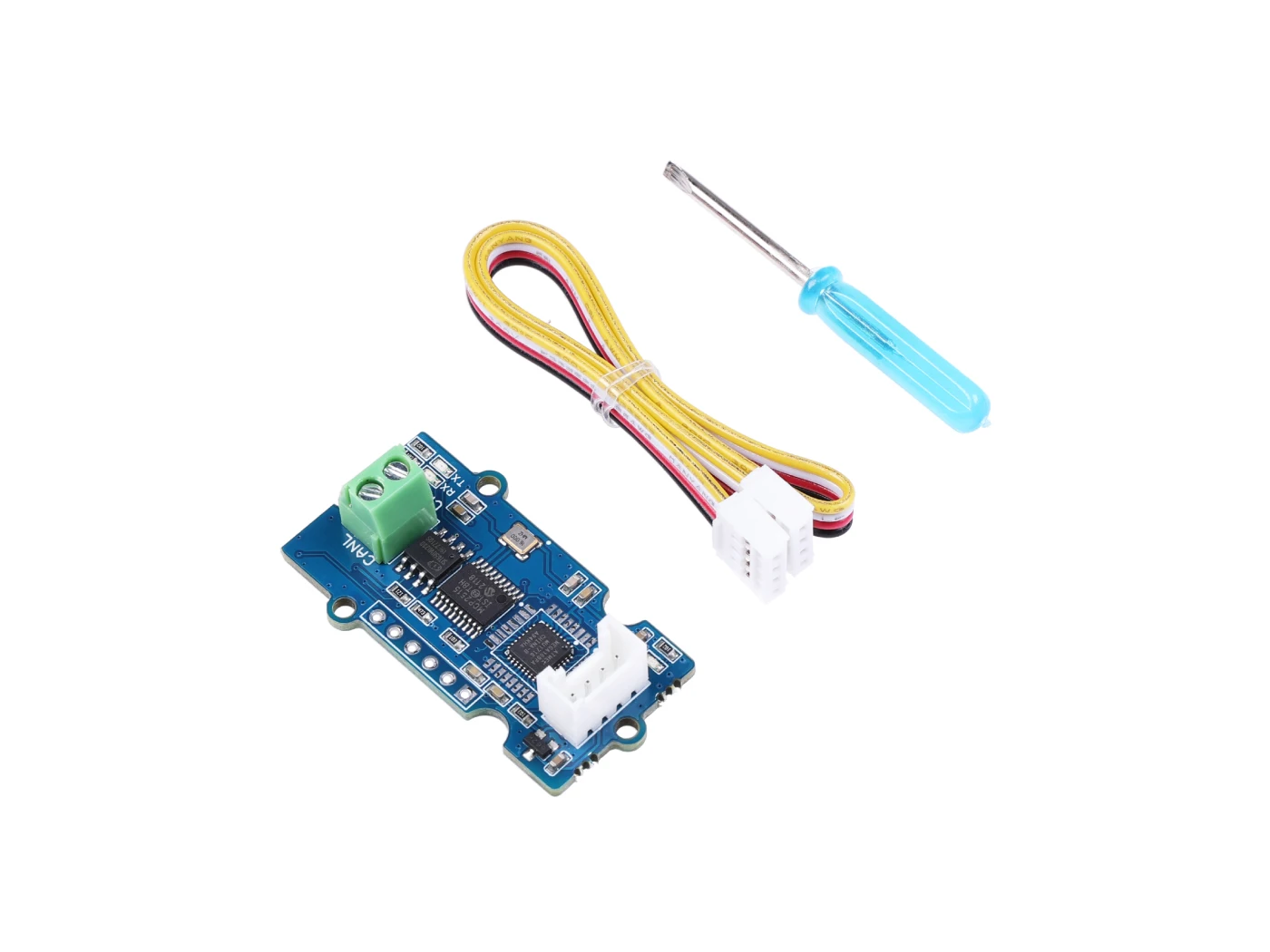

Lista de piezas

• PCBA serie CAN-Bus 1
• Cable Grove de 4 pines 1
• Destornillador pequeño 1
