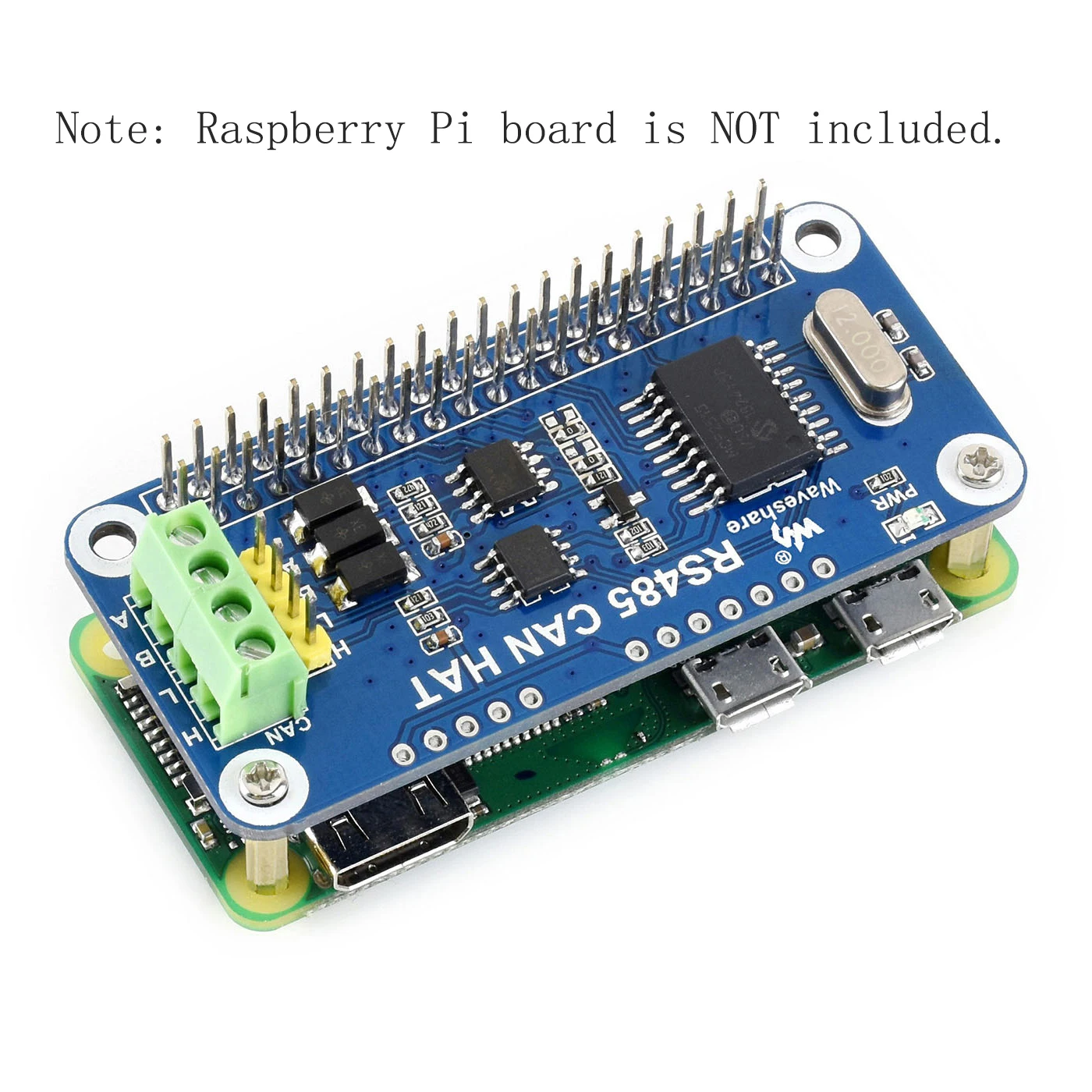

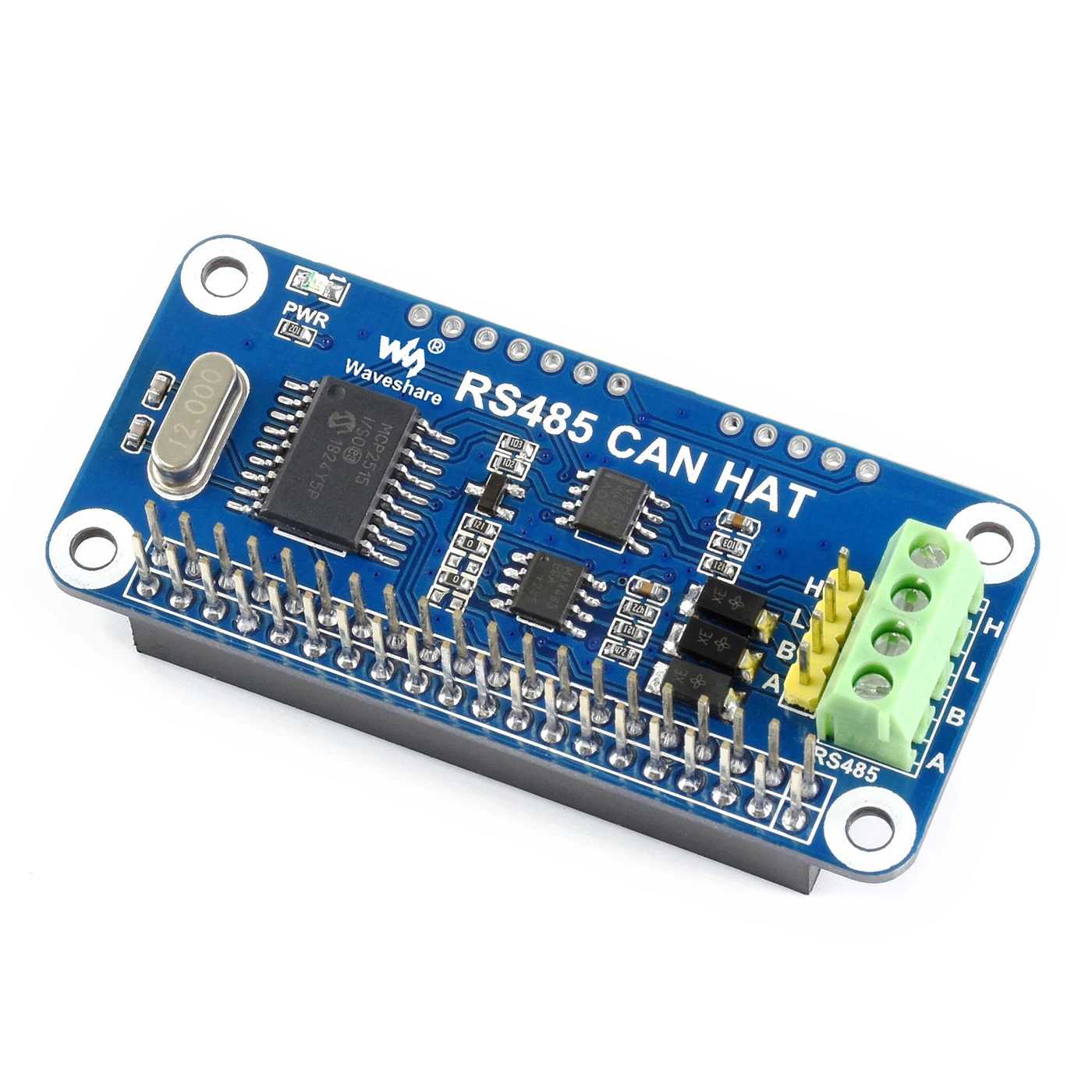

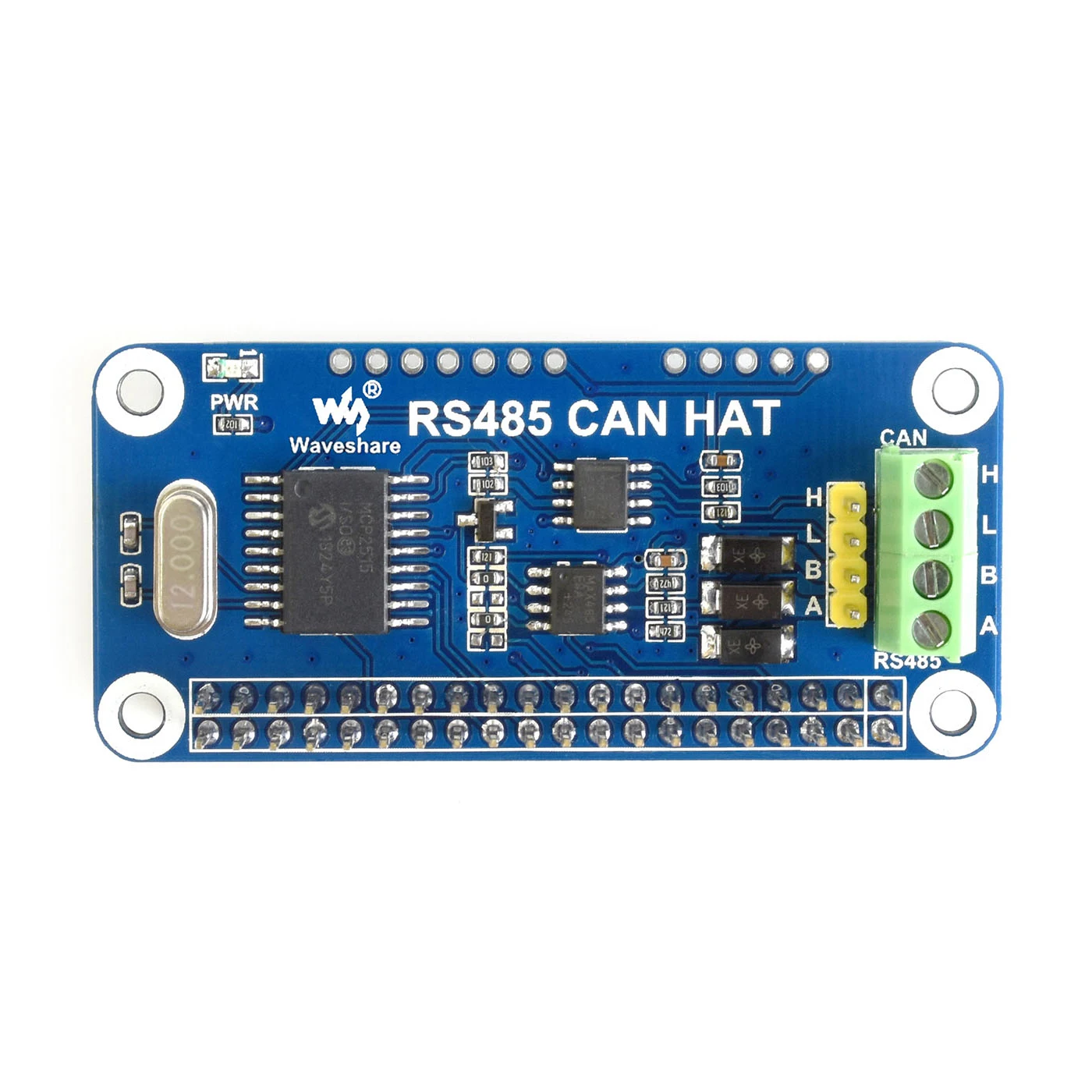

Módulo HAT RS485 CAN BUS para Raspberry Pi Zero 2 W Pi5, placa de expansión, modelos 3, B, 4, 4B y 5. Accesorios para proyectos.
$10.90
Hay existencias
Descripción
- Conector de extensión GPIO estándar de 40 pines para Raspberry Pi, compatible con placas de la serie Raspberry Pi.
- Función CAN, controlador CAN integrado MCP2515 a través de interfaz SPI, transceptor integrado SN65HVD230
- Función RS485, controlada mediante UART, comunicación semidúplex, admite control automático de transmisión/recepción sin programación, transceptor integrado SP3485.
- TVS (supresor de voltaje transitorio) integrado, suprime eficazmente el voltaje de sobretensión y el voltaje de pico transitorio en el circuito para la transmisión y recepción RS485, a prueba de rayos y anti-electrostático.
- Pines de control reservados, permite trabajar con otras placas de control.
- Manual en inglés de la wiki (ejemplos en wiringPi/python)
Presupuesto
- Tensión de funcionamiento: 3,3 V
- Controlador CAN: MCP2515
- Transceptor CAN: SN65HVD230
- Transceptor 485: SP3485
- Dimensiones: 65 mm x 30 mm
- Tamaño del orificio de montaje: 3,0 mm

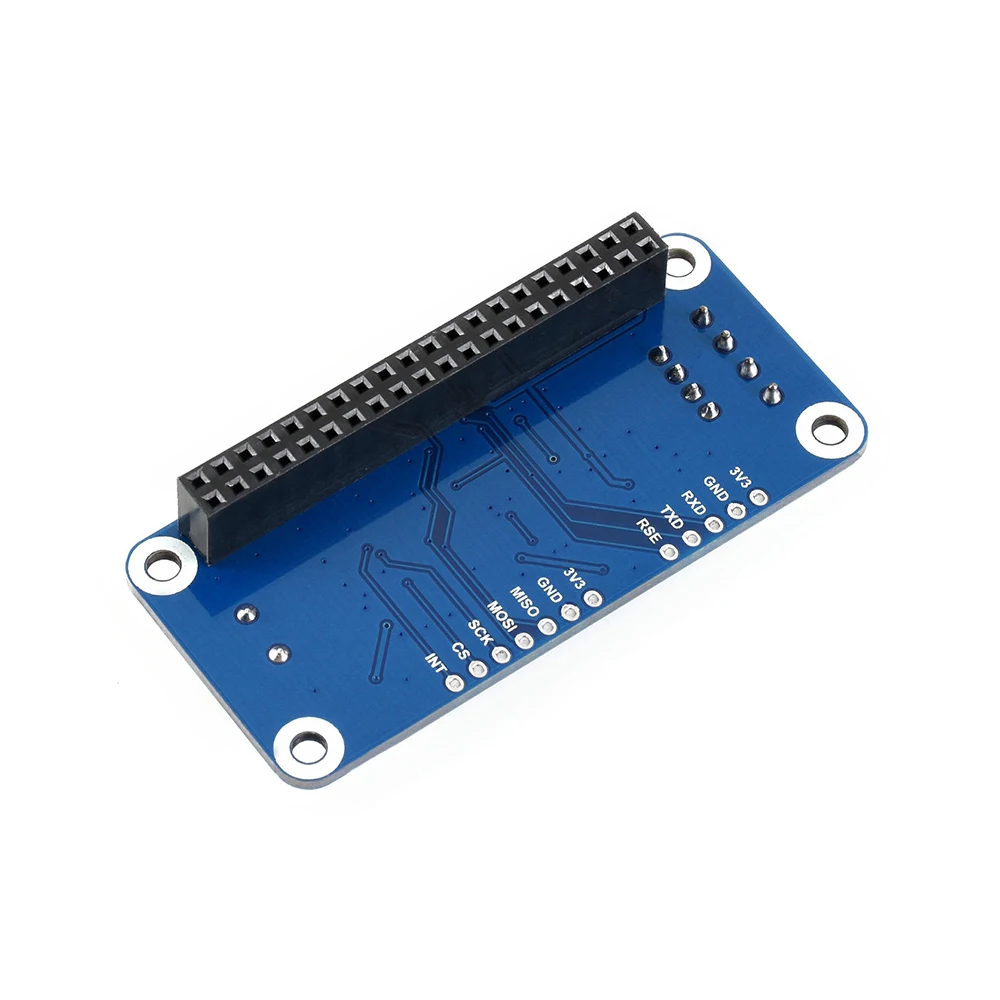

Asignación de pines
| ALFILER | RASPBERRY PI (BCM) | DESCRIPCIÓN |
| 3V3 | 3V3 | Alimentación de 3,3 V |
| GND | GND | Suelo |
| SCK | P11 / SCLK | Entrada de reloj SPI |
| MOSI | P10 / MOSI | Entrada de datos SPI |
| MISO | P9 / MISO | Salida de datos SPI |
| CS | P8 / CE0 | Selección de chips SPI |
| INT | P25 | Interrumpir |
| RXD | P15 / RXD | Recepción UART RS485 |
| TXD | P14 / TXD | Transmisión UART RS485 |
| RSE | P4 | Control RS485 TX/RX (control automático por defecto, se requiere soldadura para habilitar el control manual), alto para TX, bajo para RX |
Personalización de productos
Ofrecemos servicios de personalización de productos. Contáctanos para hablar de sus necesidades.
Información adicional
| Peso | 0.15 kg |
|---|
