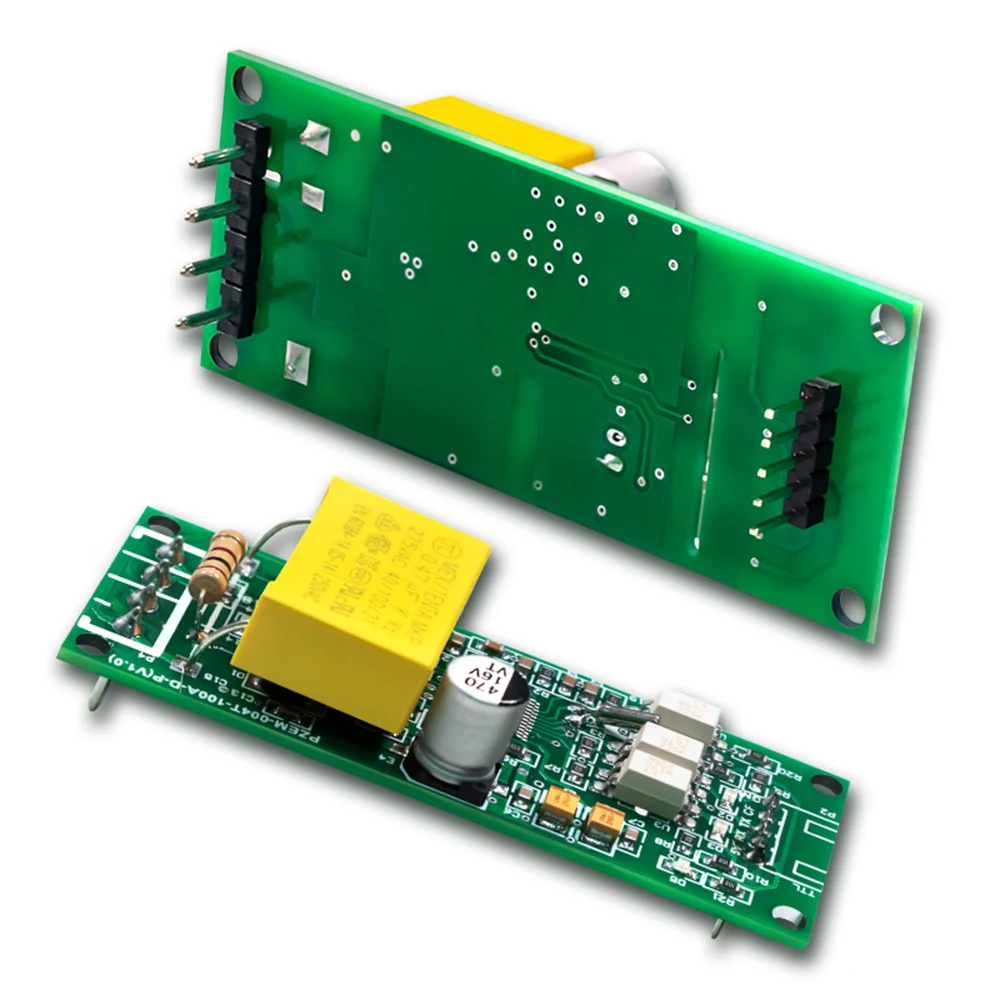

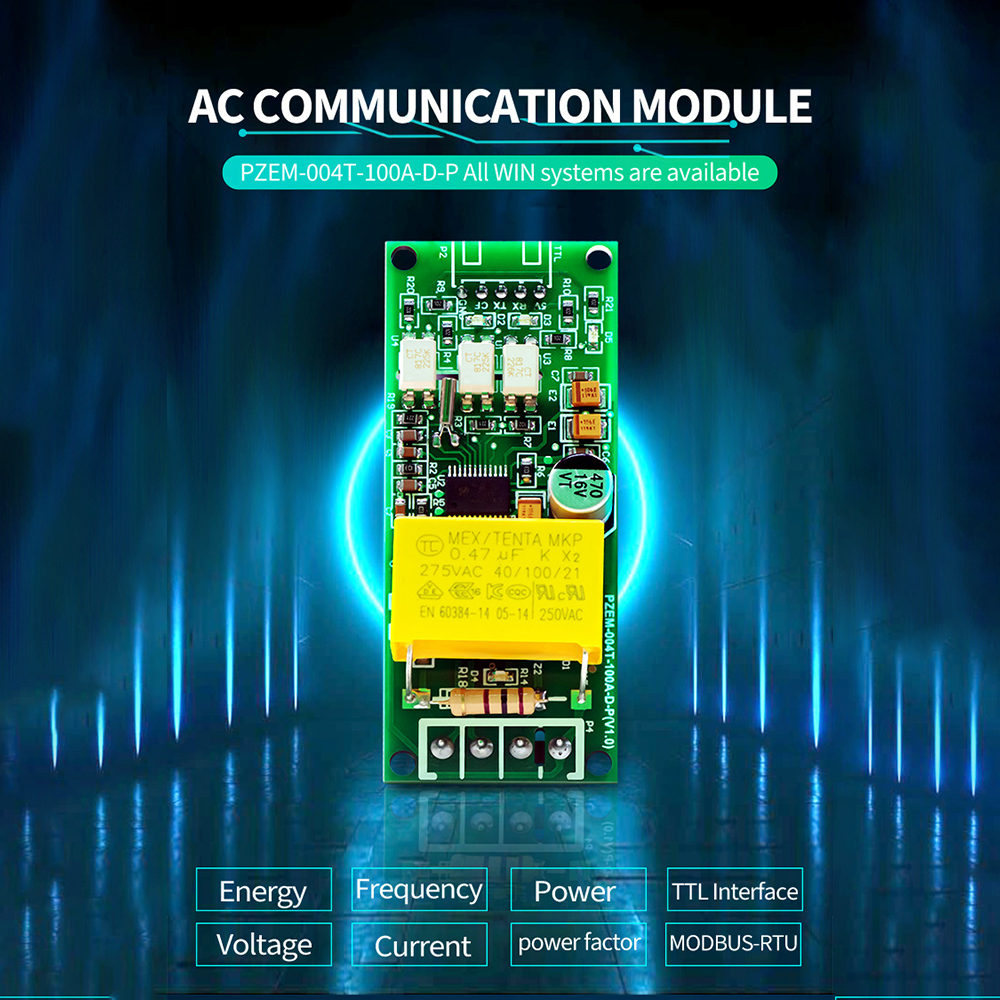

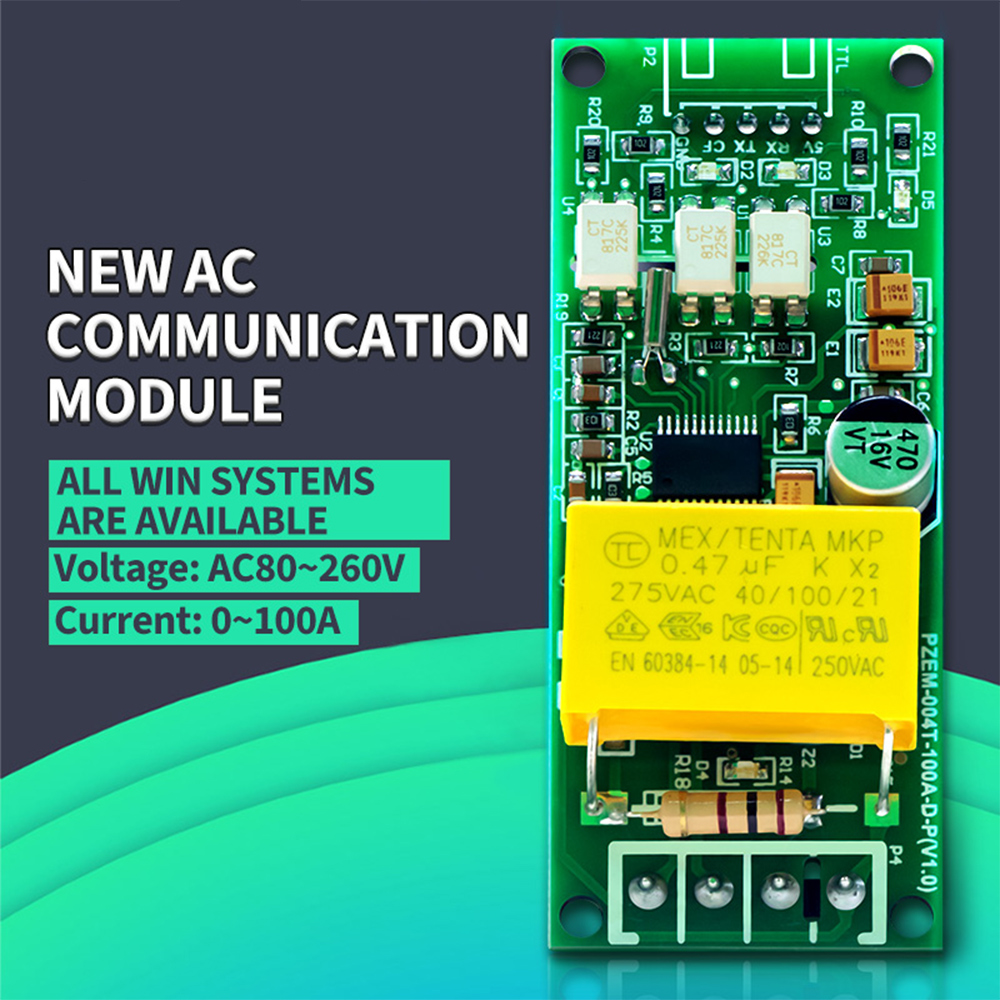

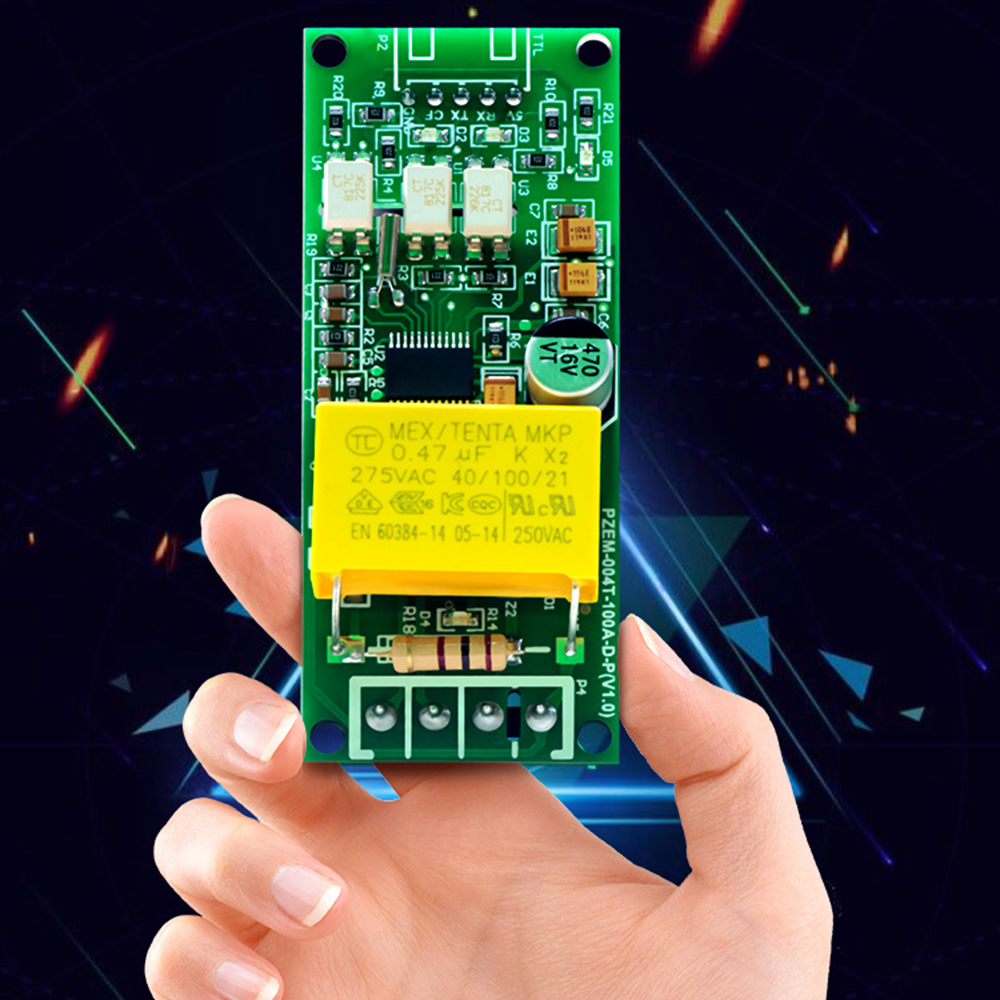

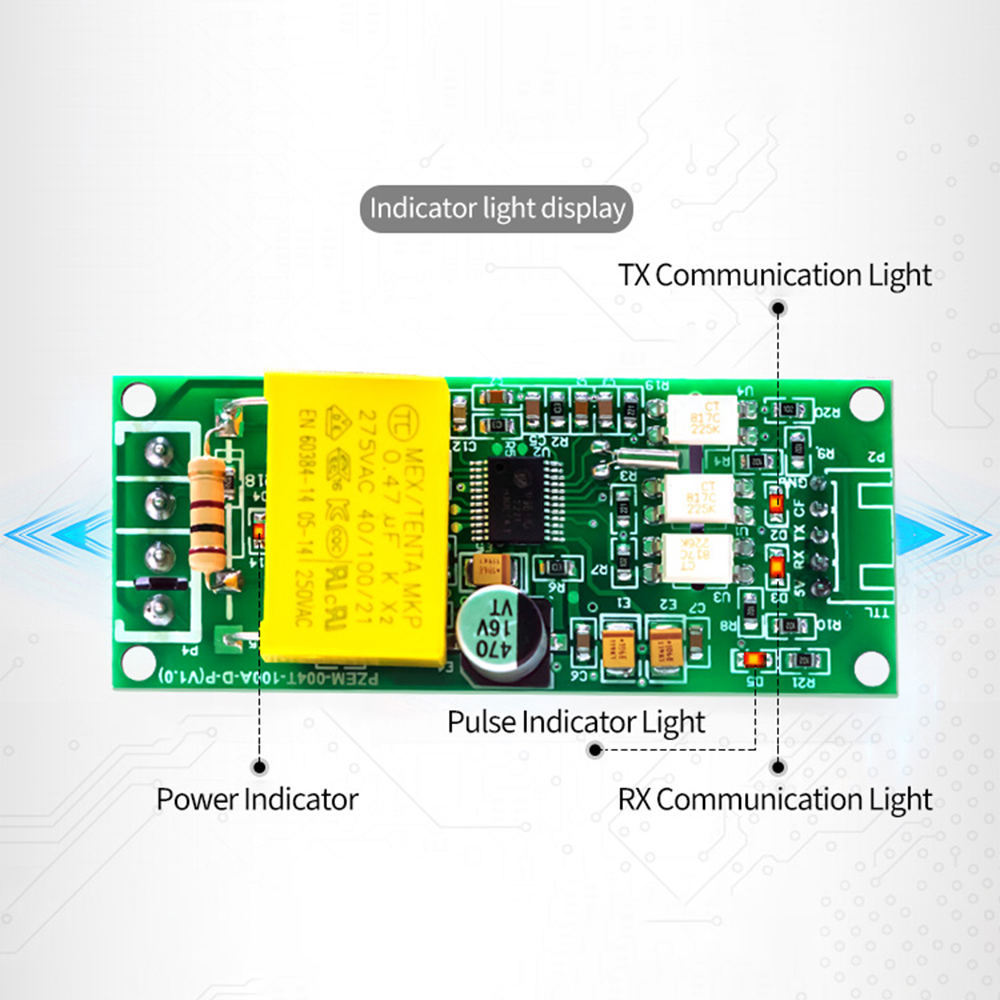

Módulo serie TTL multifuncional digital con voltímetro, amperímetro y vatímetro PZEM-004T de 100 A CA y 80-260 V.

Descripción

Características:

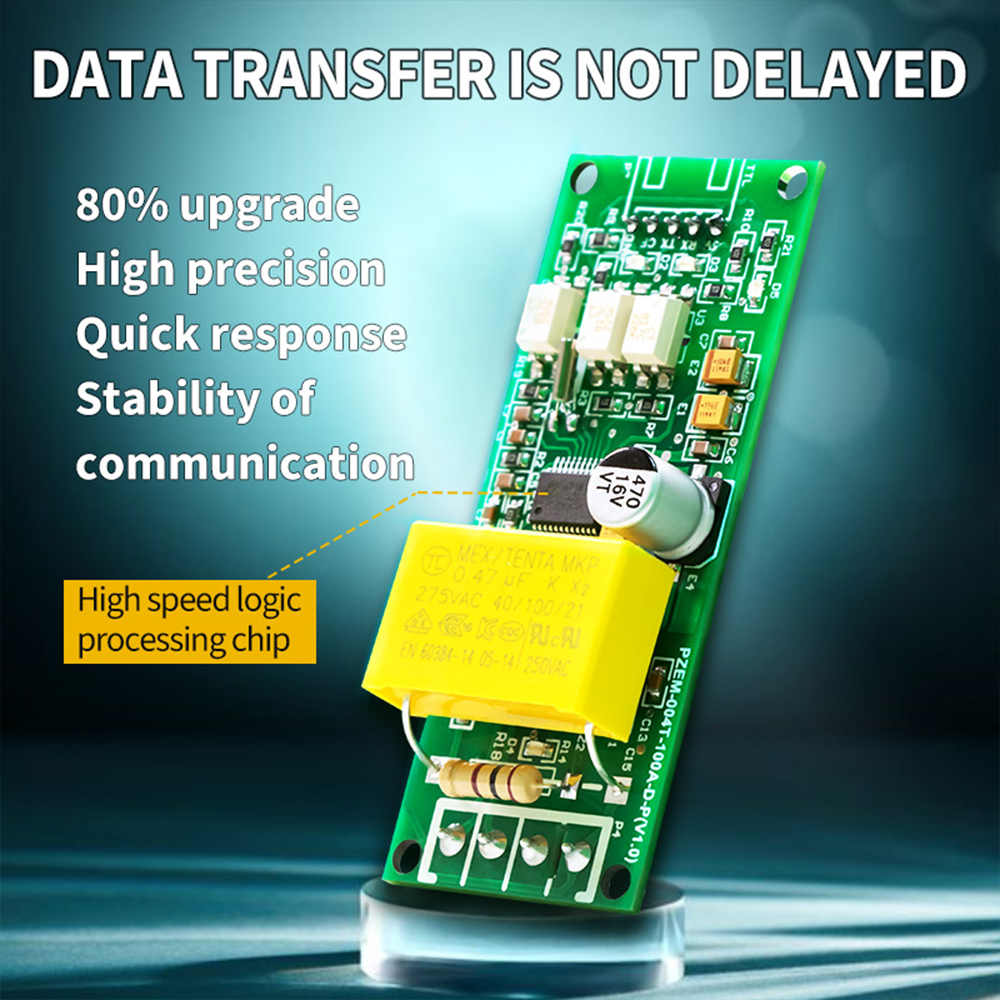

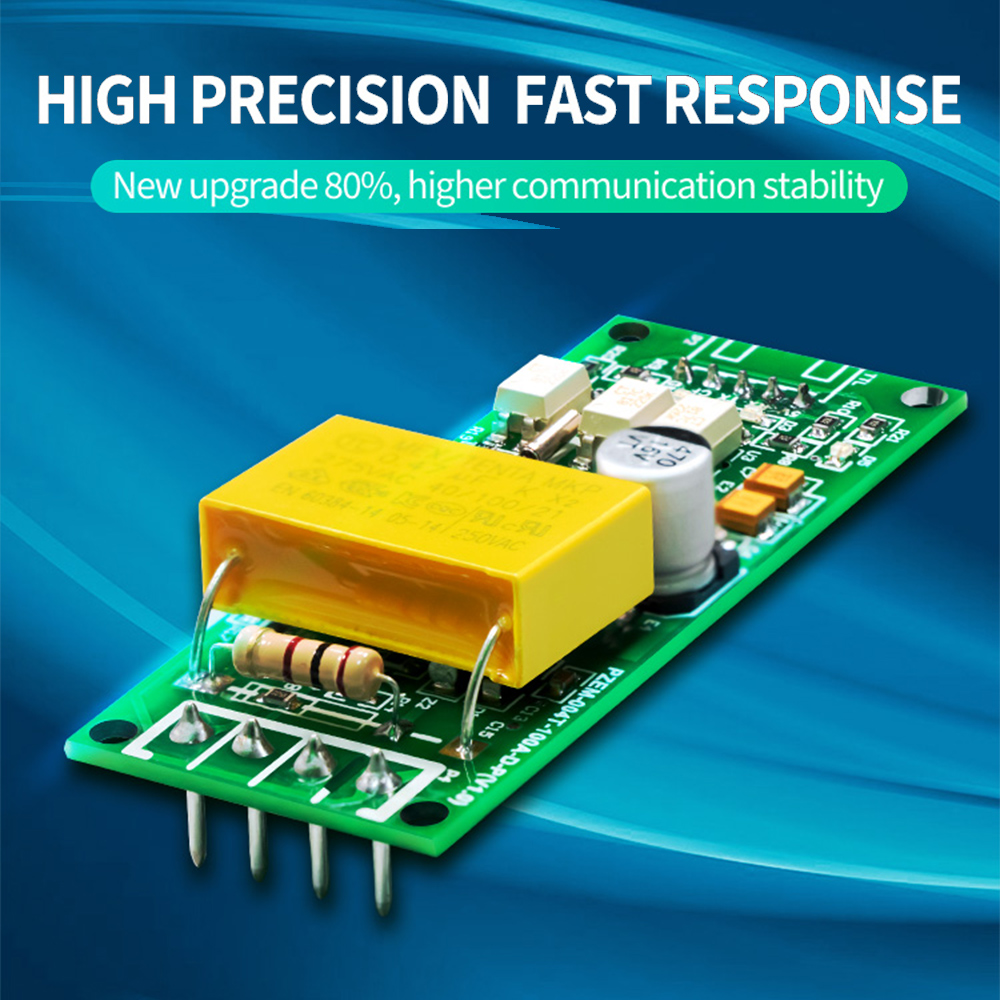

1. Alta precisión y respuesta rápida

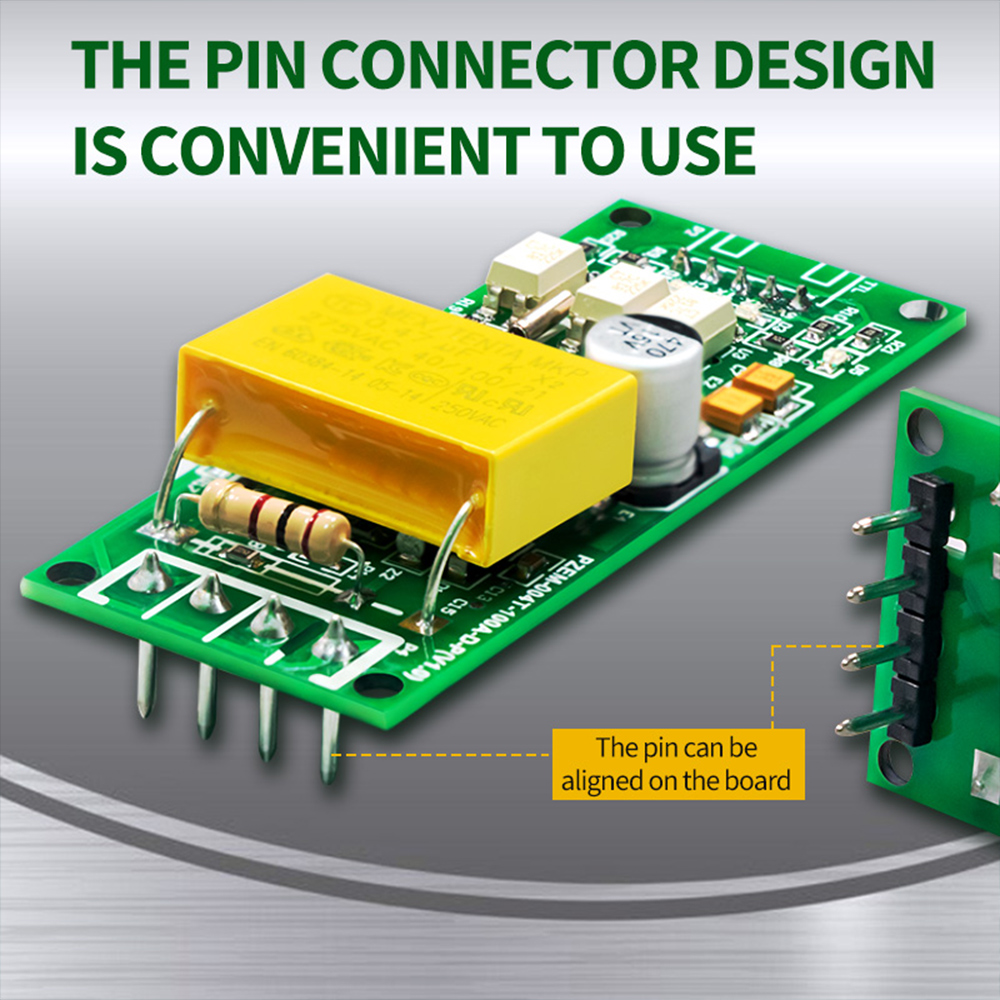

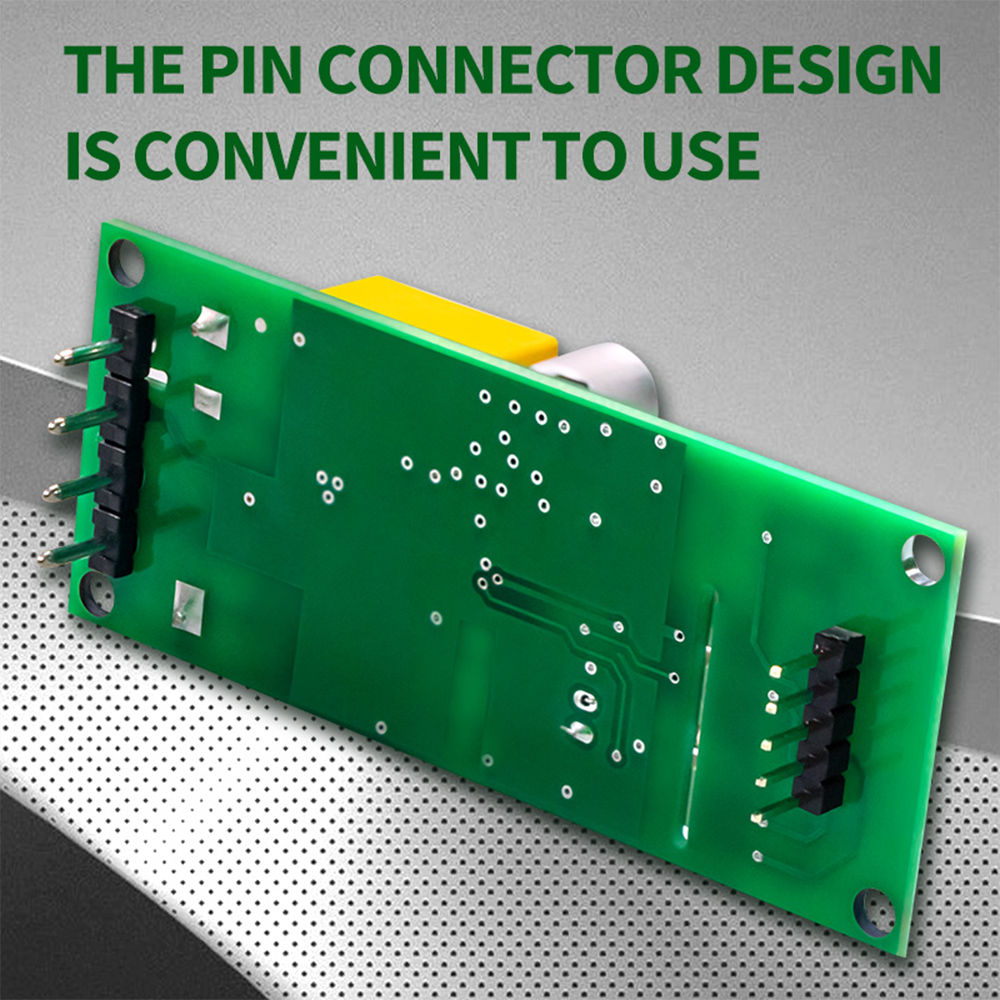

2. La nueva versión mejorada de pulsos de pines es más adecuada para la integración en PCB, lo que facilita la medición de potencia y la calibración de errores.

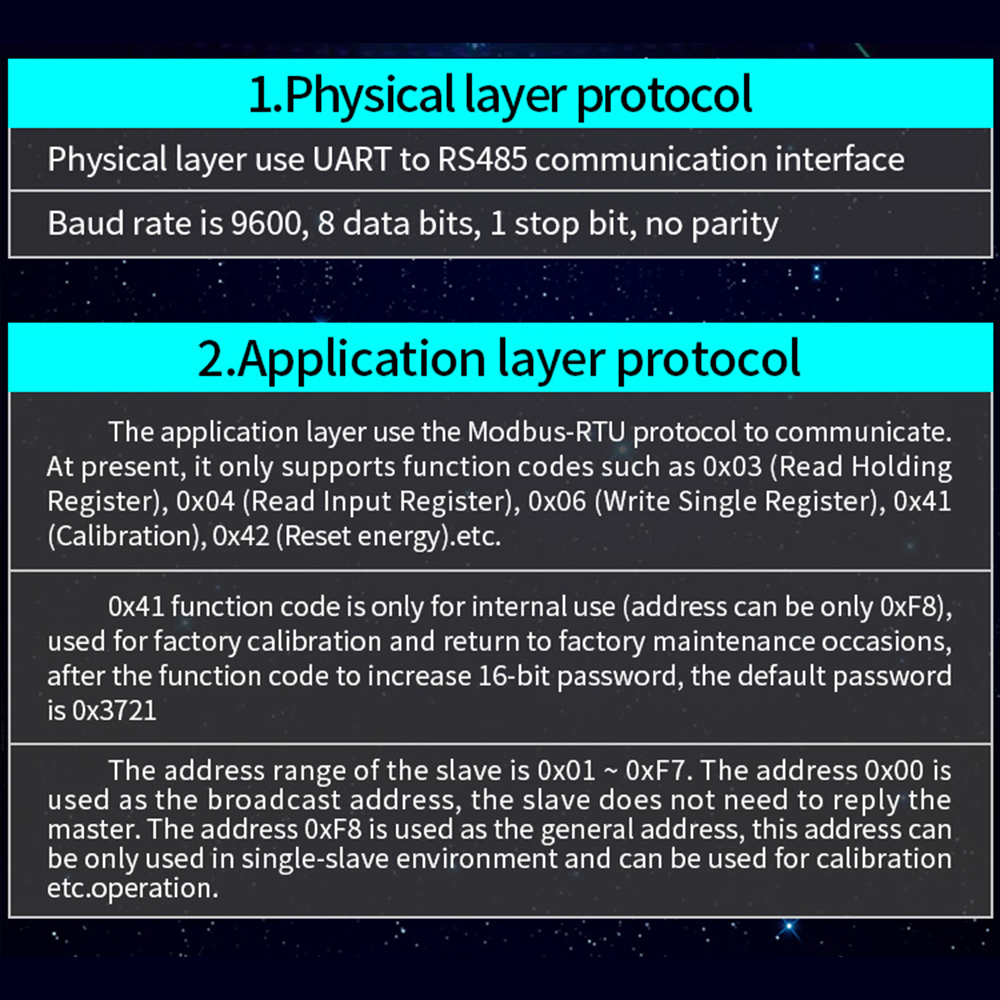

3. Protocolo de capa física: La capa física utiliza la interfaz de comunicación UART a TTL. Velocidad de transmisión 9600, 8 bits de datos, 1 bit de parada, sin comprobación,

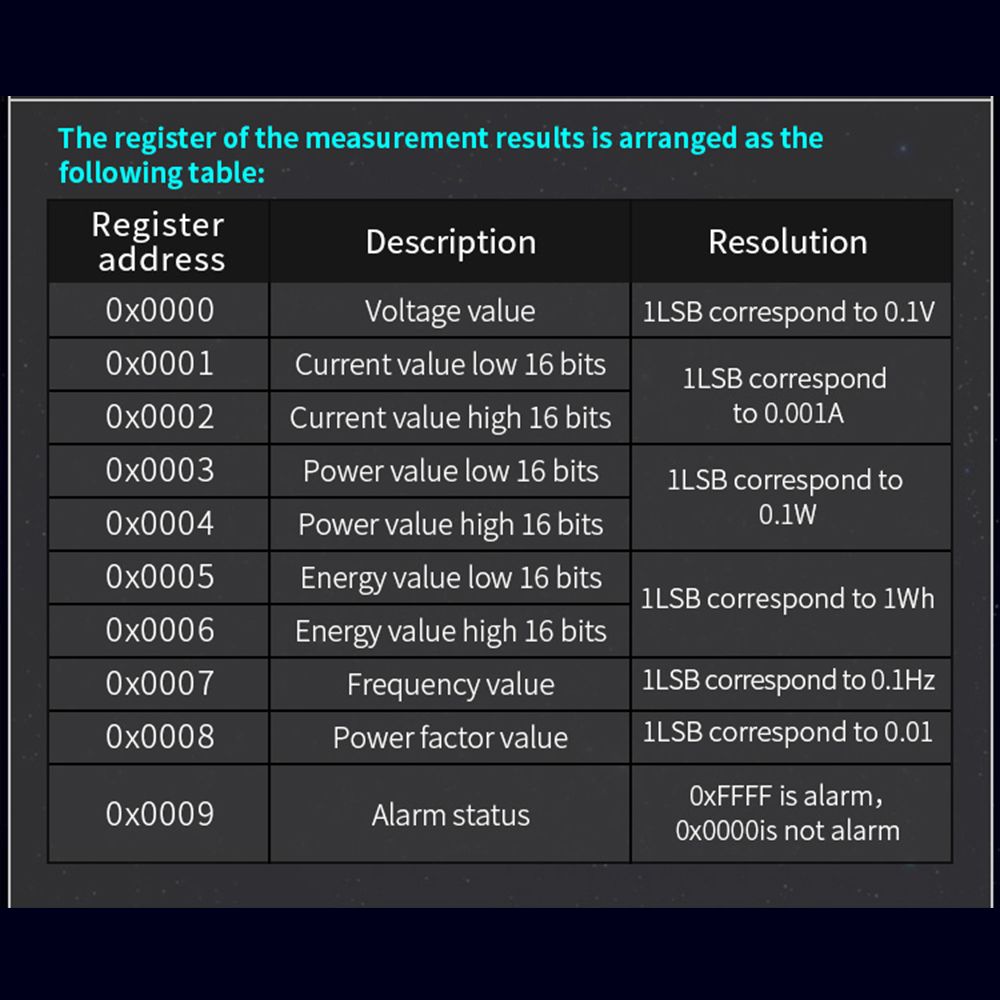

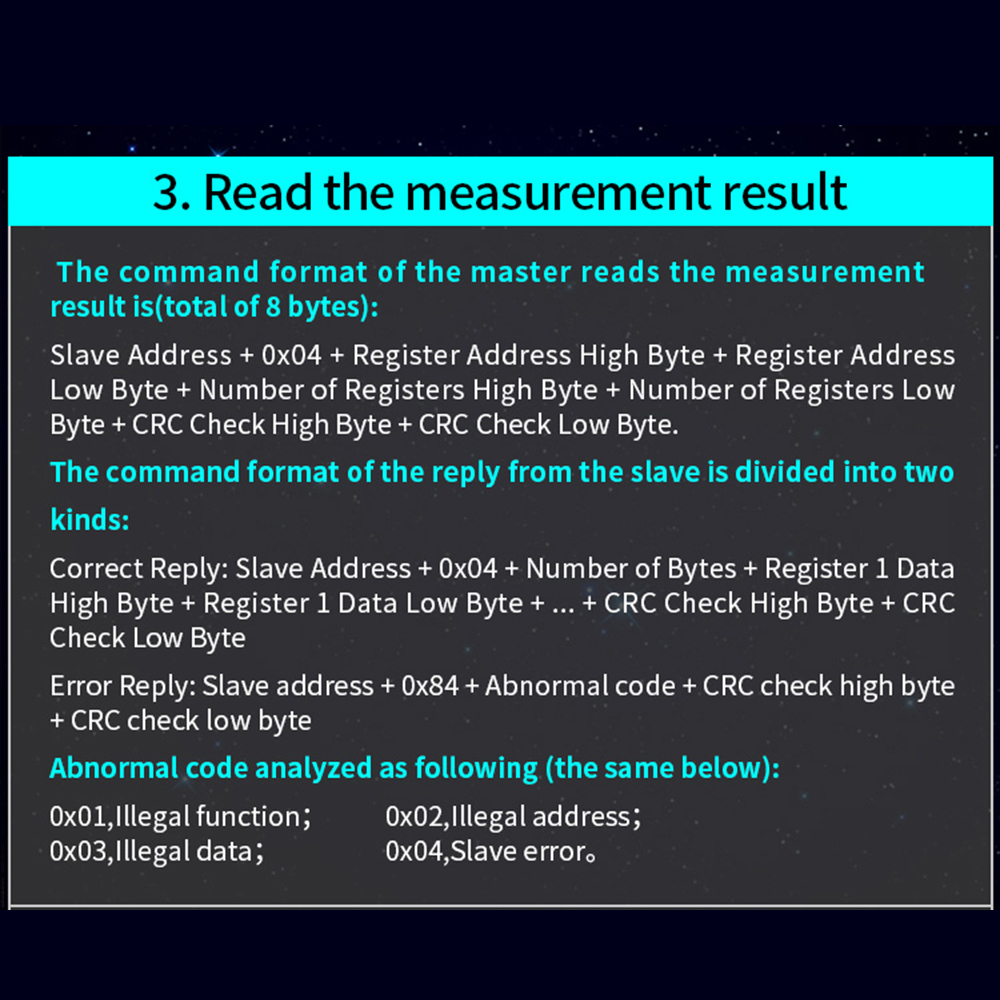

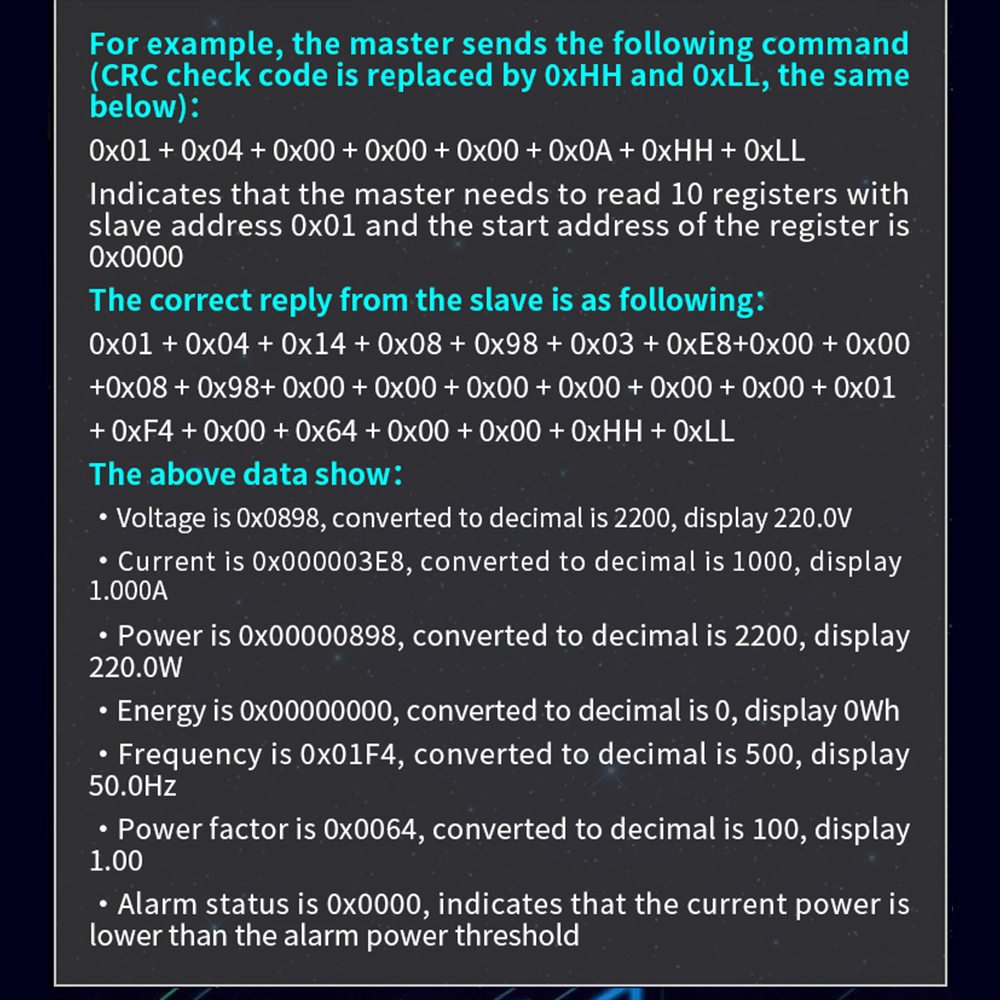

4. Protocolo de la capa de aplicación: La capa de aplicación utiliza el protocolo Modbus-RTU para la comunicación. Actualmente, solo se admiten códigos de función como 0x03 (lectura de registro de retención), 0x04 (lectura de registro de entrada), 0x06 (escritura de un solo registro), 0x41 (calibración) y 0x42 (borrado de cero de potencia). El código de función 0x41 solo se utiliza internamente (la dirección solo puede ser 0xF8). Se utiliza para la calibración de fábrica y se devuelve para el mantenimiento de fábrica. Se agrega una contraseña de 16 bits después del código de función. El rango de direcciones de la máquina esclava es de 0x01 a 0xF7. La dirección 0x00 se utiliza como dirección de difusión y la máquina esclava no necesita responder al host. La dirección 0xF8 se utiliza como dirección general.

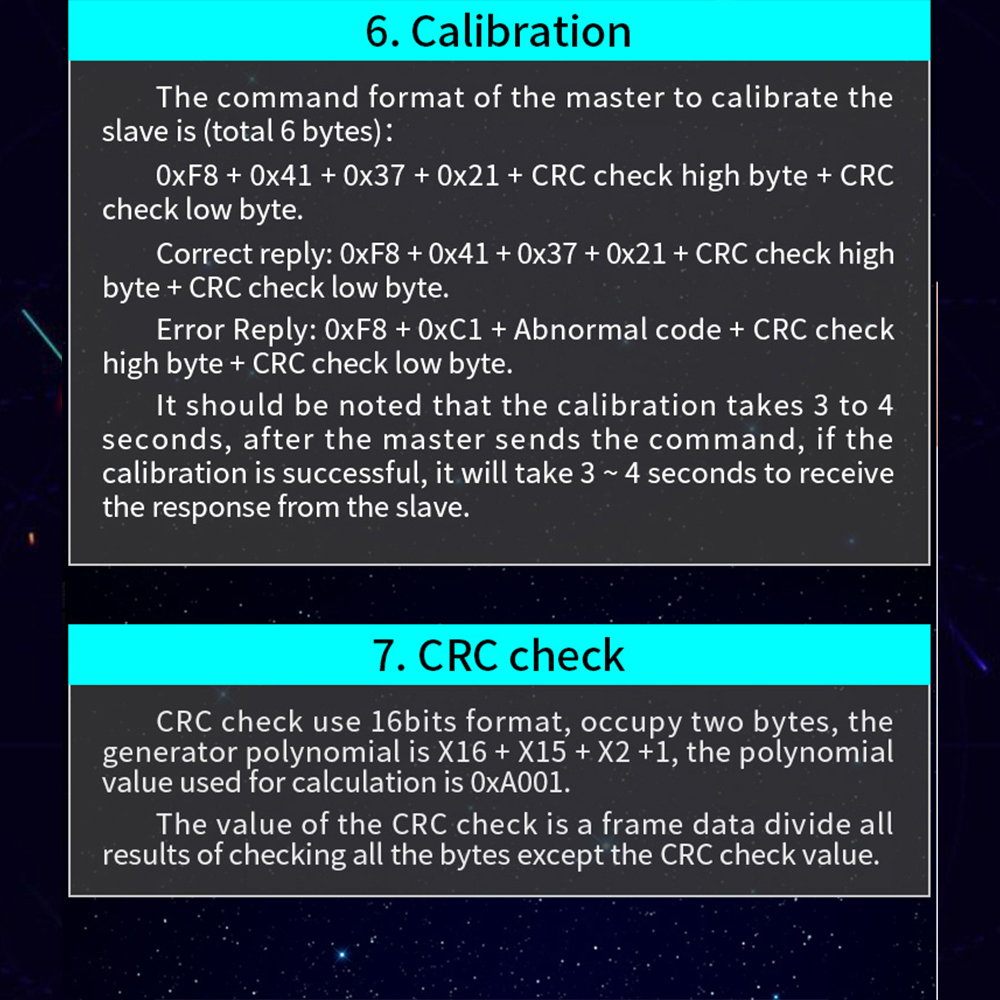

5. Verificación CRC: La verificación CRC adopta un formato de 16 bits y ocupa dos bytes. El polinomio generado es X16+X15+X2+1. El valor del polinomio utilizado para el cálculo es 0xA001.

6. Función de calibración

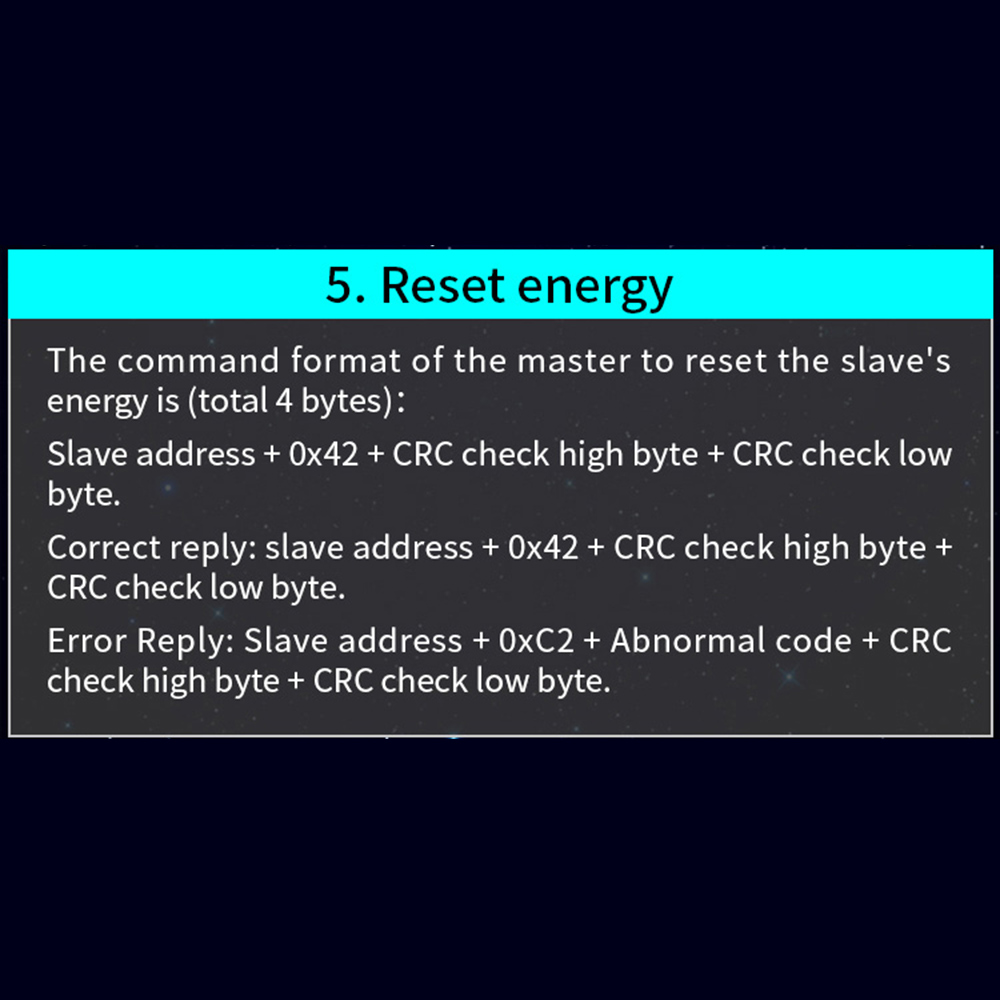

7. Función de puesta a cero de la energía eléctrica

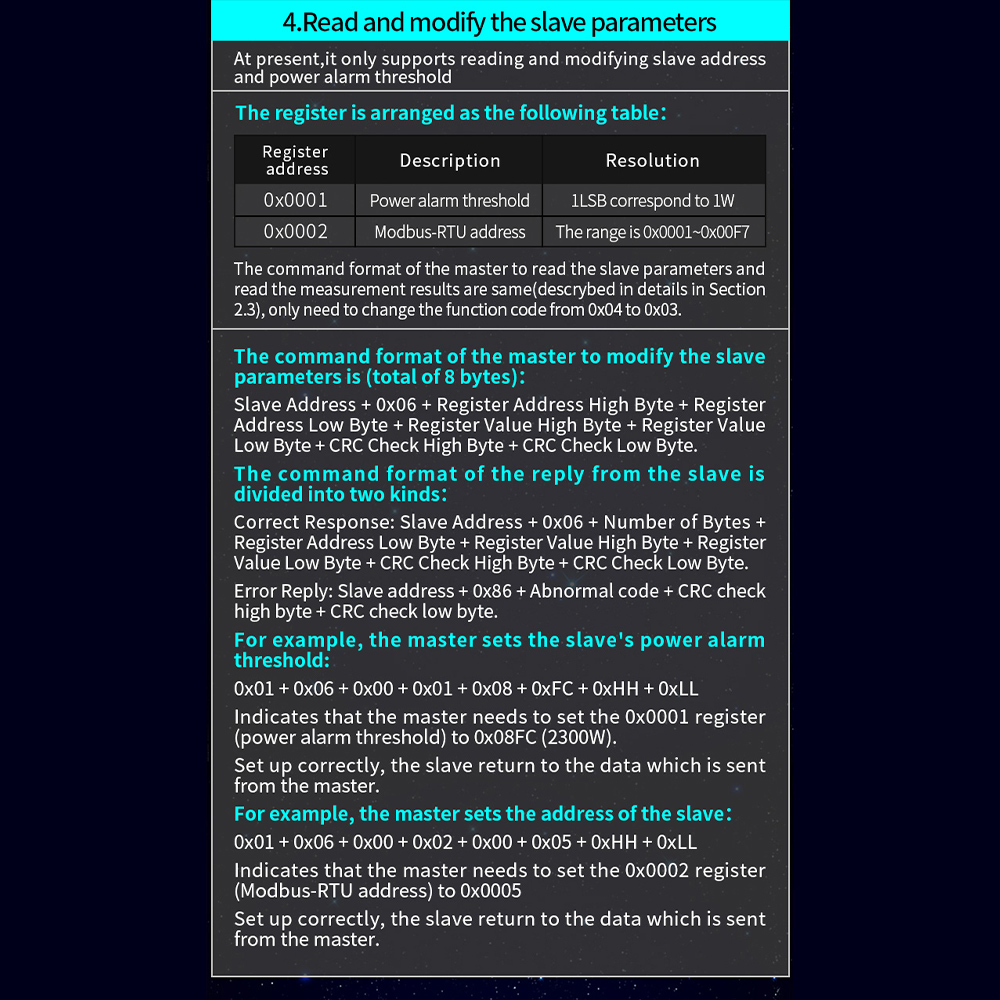

8. Leer y modificar los parámetros del esclavo.

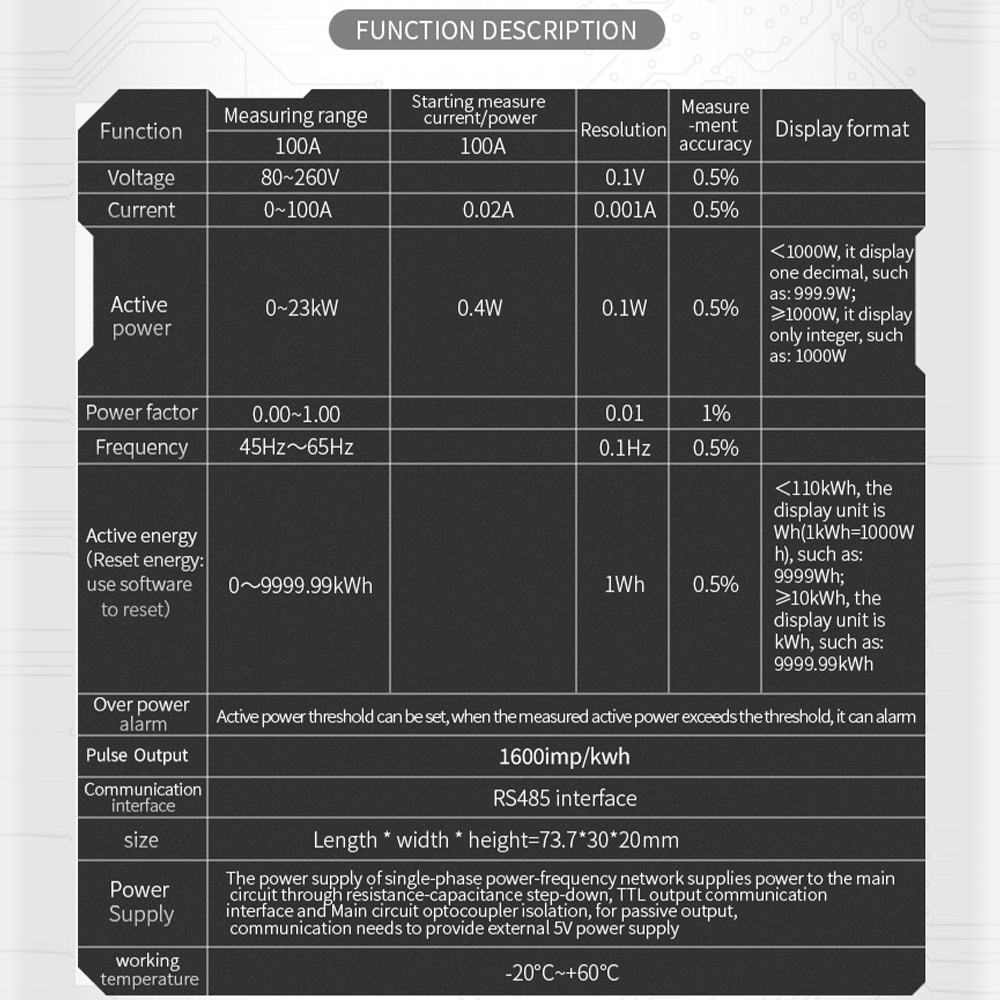

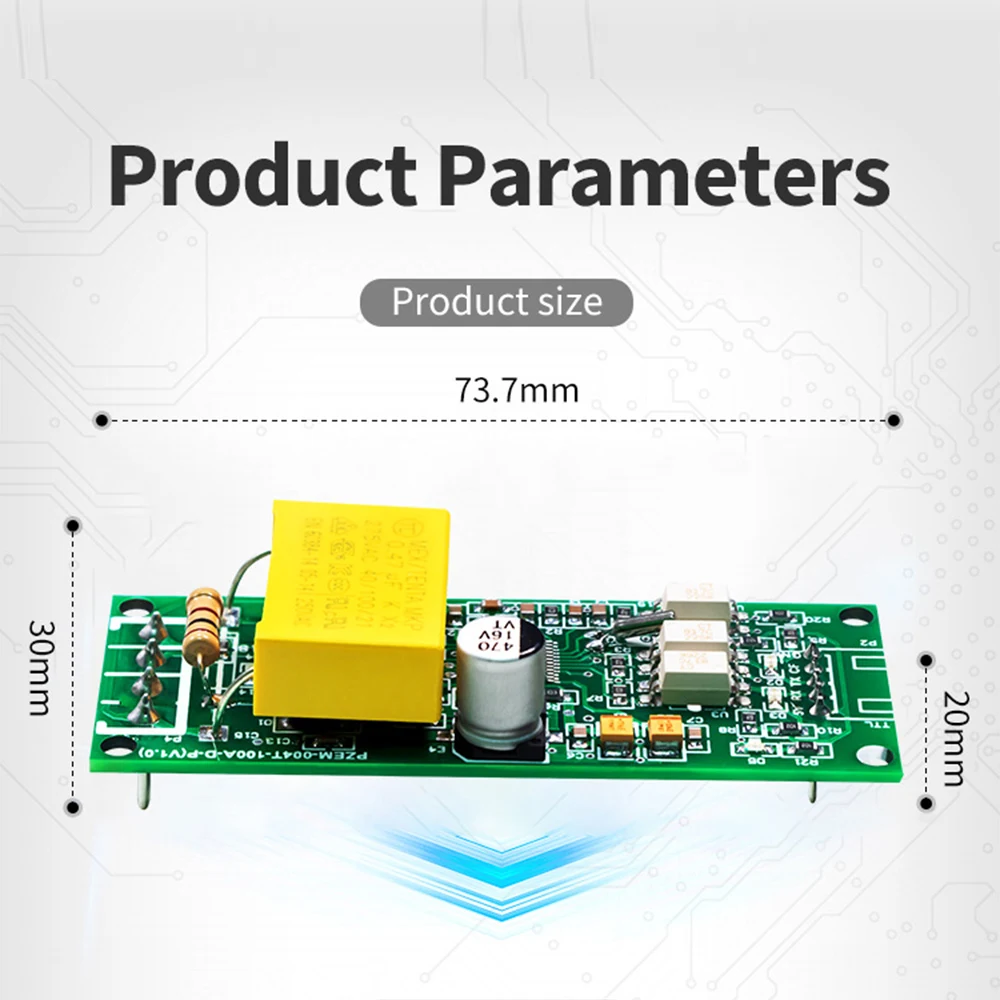

Parámetros del producto:

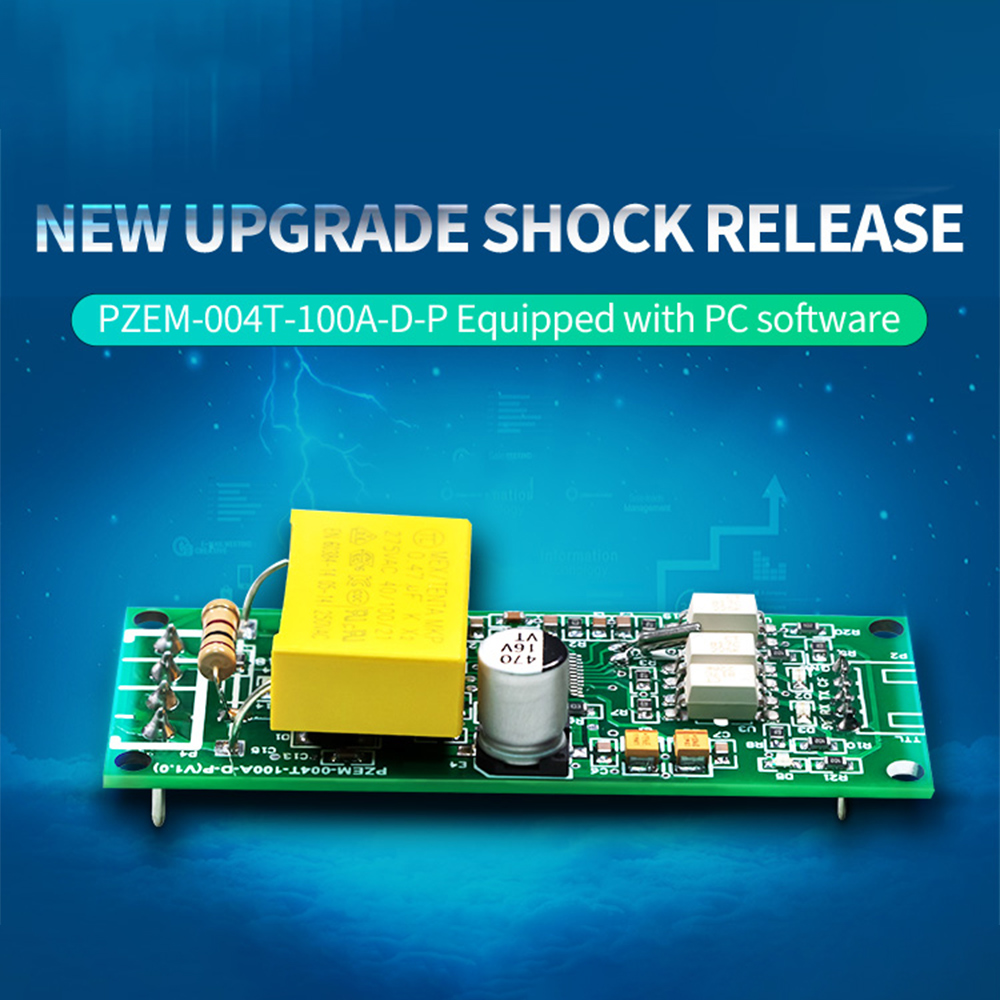

Modelo de producto: PZEM-004T-100A-DP

Rango de medición: 100 A

Voltaje: 80~260V

Corriente: 0~100A

Potencia activa: 0~2,3 kW

Factor de potencia: 0,00~1,00

Frecuencia: de 45 Hz a 65 Hz

Potencia activa (software de puesta a cero de potencia): 0~9999,99 kWh

Alarma de sobrepotencia: se puede configurar el umbral de potencia activa. Cuando la potencia activa medida supera el umbral configurado, se activa el estado de alarma.

Salida de pulsos: 1600 imp/kWh

Interfaz de comunicación: Interfaz TTL

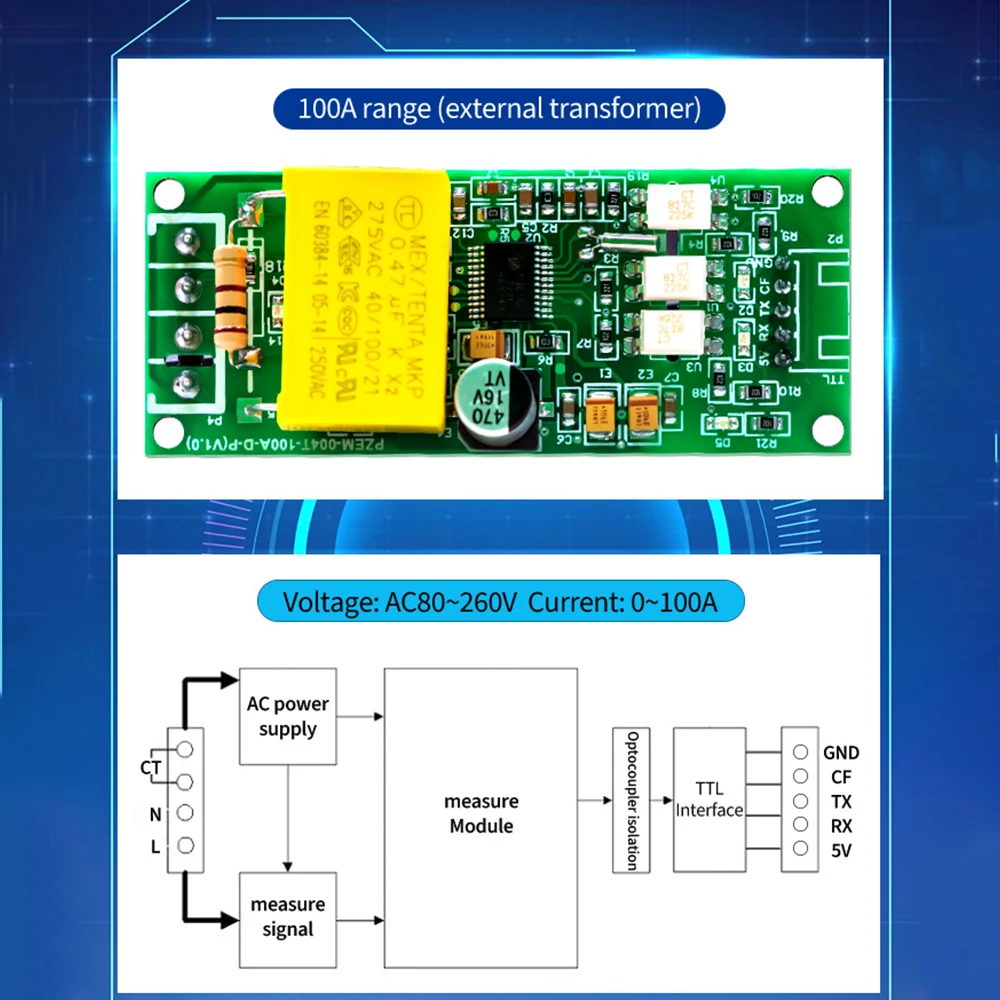

Alimentación: La alimentación monofásica de la red eléctrica suministra energía al circuito principal mediante una reducción de tensión por resistencia y capacitancia. La interfaz de comunicación de salida TTL está aislada ópticamente del circuito principal y es una salida pasiva. Se requiere una alimentación de 5 V para la comunicación.

Temperatura de funcionamiento: -20℃~+60℃

Nota especial:

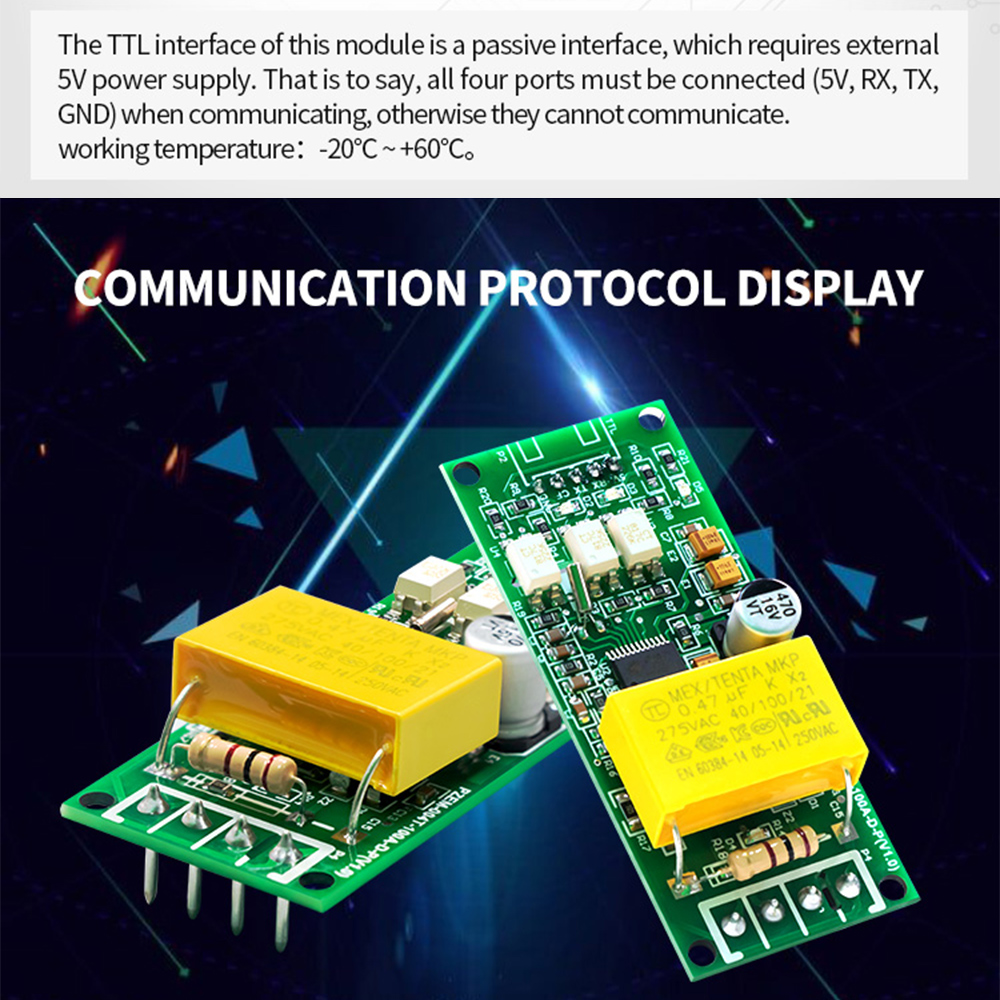

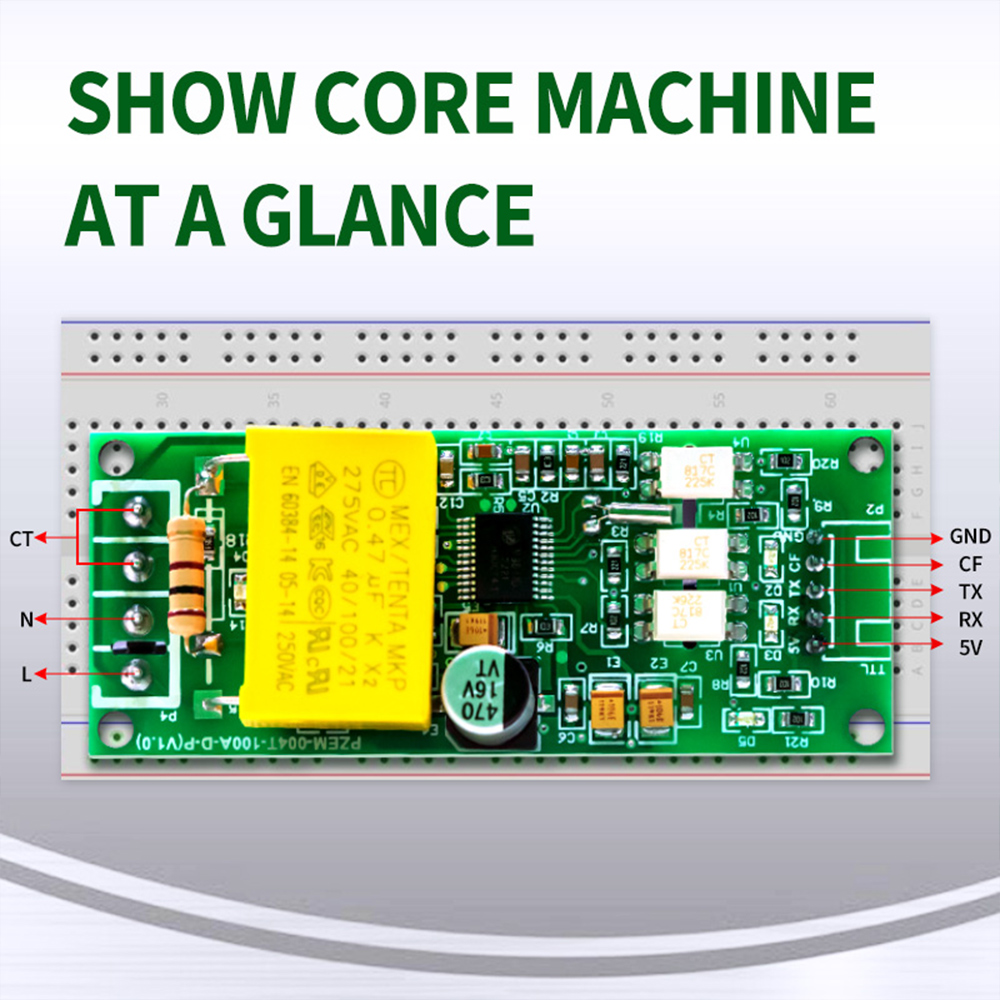

La interfaz TTL de este módulo es pasiva y requiere una fuente de alimentación externa de 5 V; es decir, los cuatro puertos (5 V, RX, TX y GND) deben estar conectados durante la comunicación; de lo contrario, la comunicación falla. Temperatura de funcionamiento: -20 ℃ a +60 ℃.

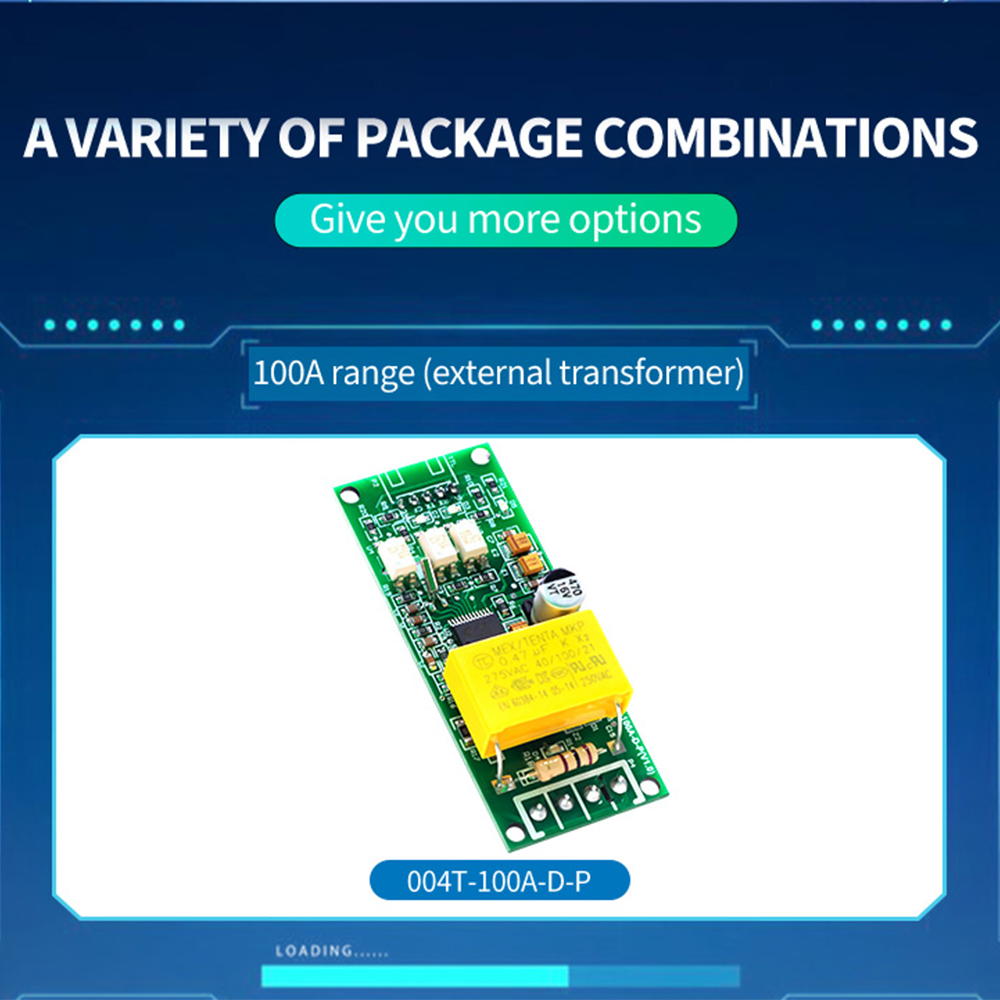

Lista de paquetes: (A su elección)

Embalaje de cartón

Módulo PZEM-004T-100A-DP *1

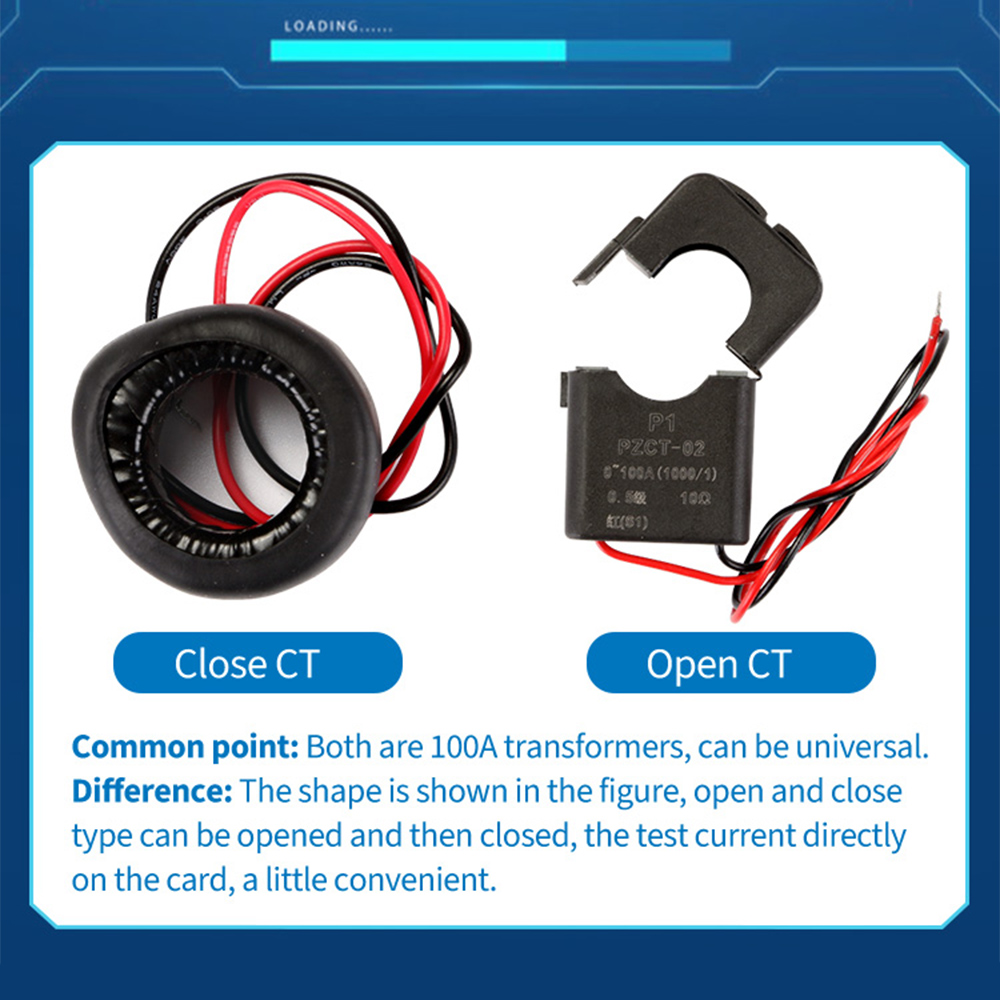

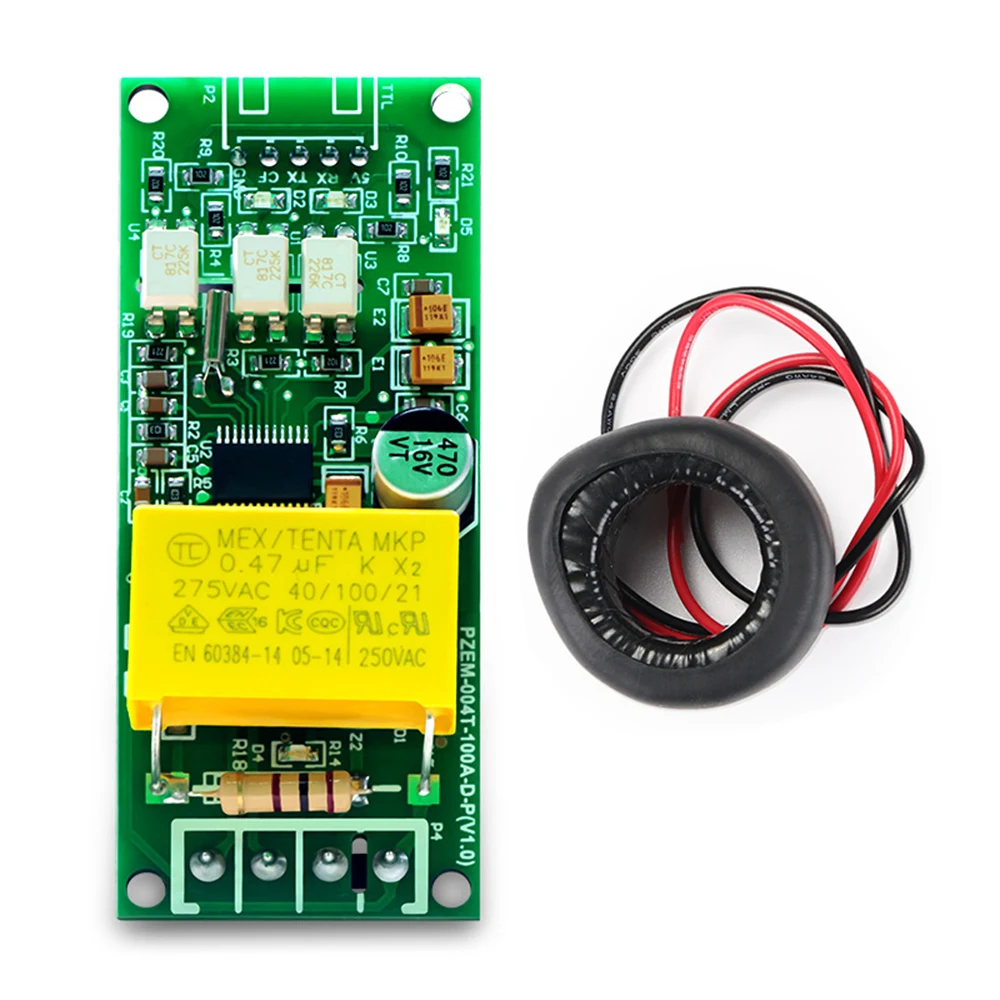

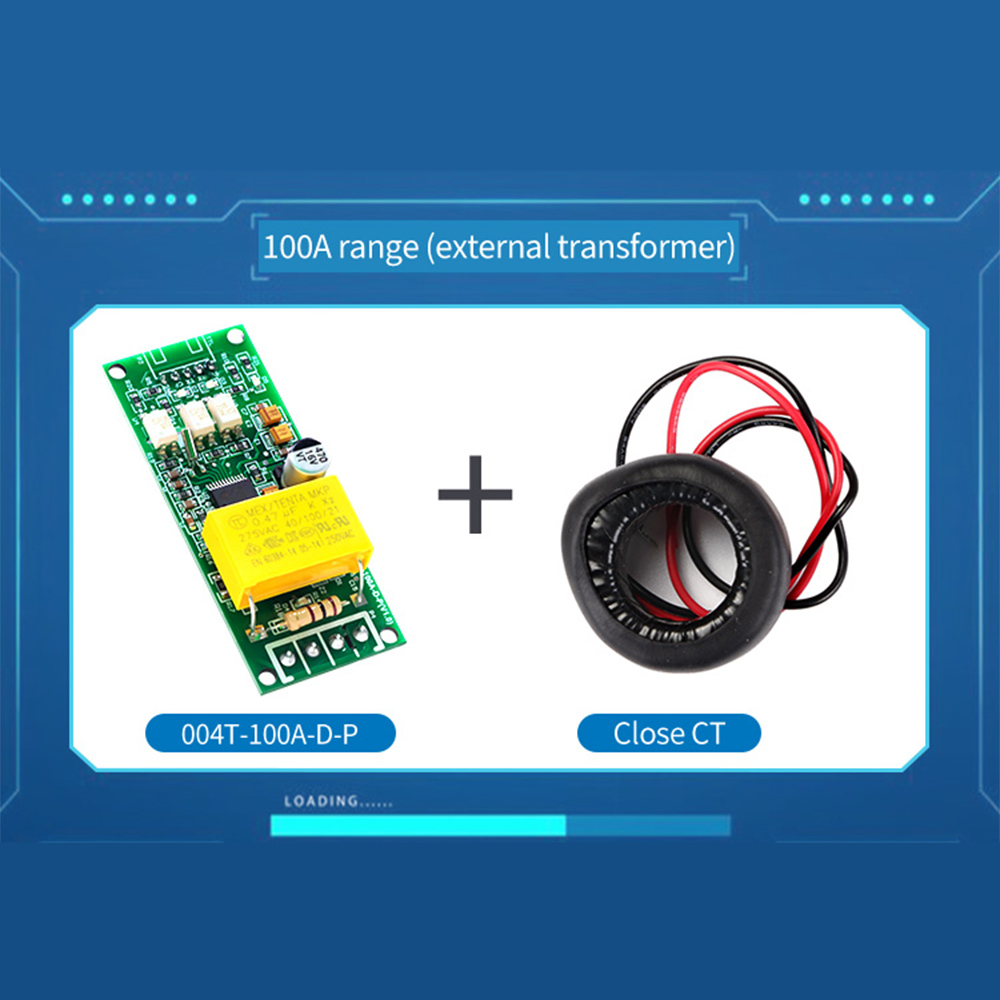

Módulo PZEM-004T-100A-DP *1 + Transformador de corriente cerrado *1

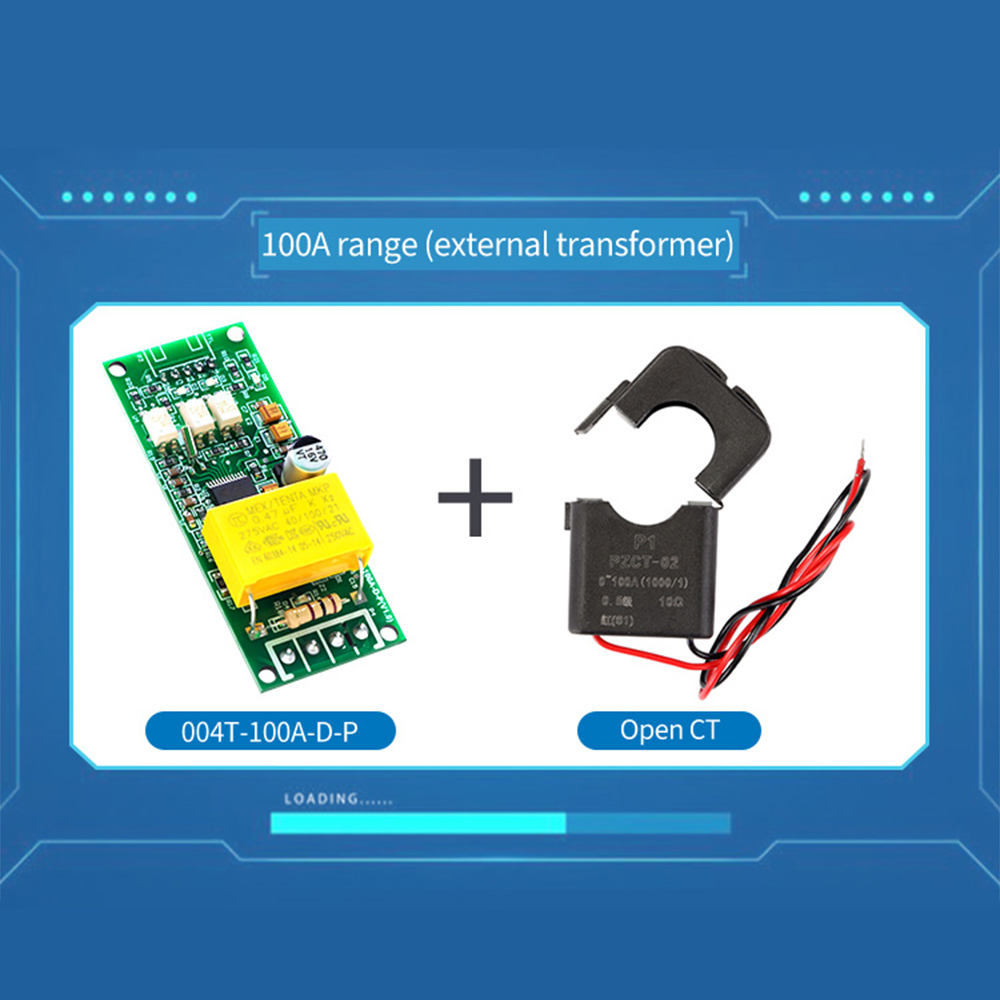

Módulo PZEM-004T-100A-DP *1 + Transformador de corriente abierto *1

Personalización de productos

Ofrecemos servicios de personalización de productos. Contáctanos para hablar de sus necesidades.
