MAX31855 Thermocouple Breakout Bare PCB

Descripción

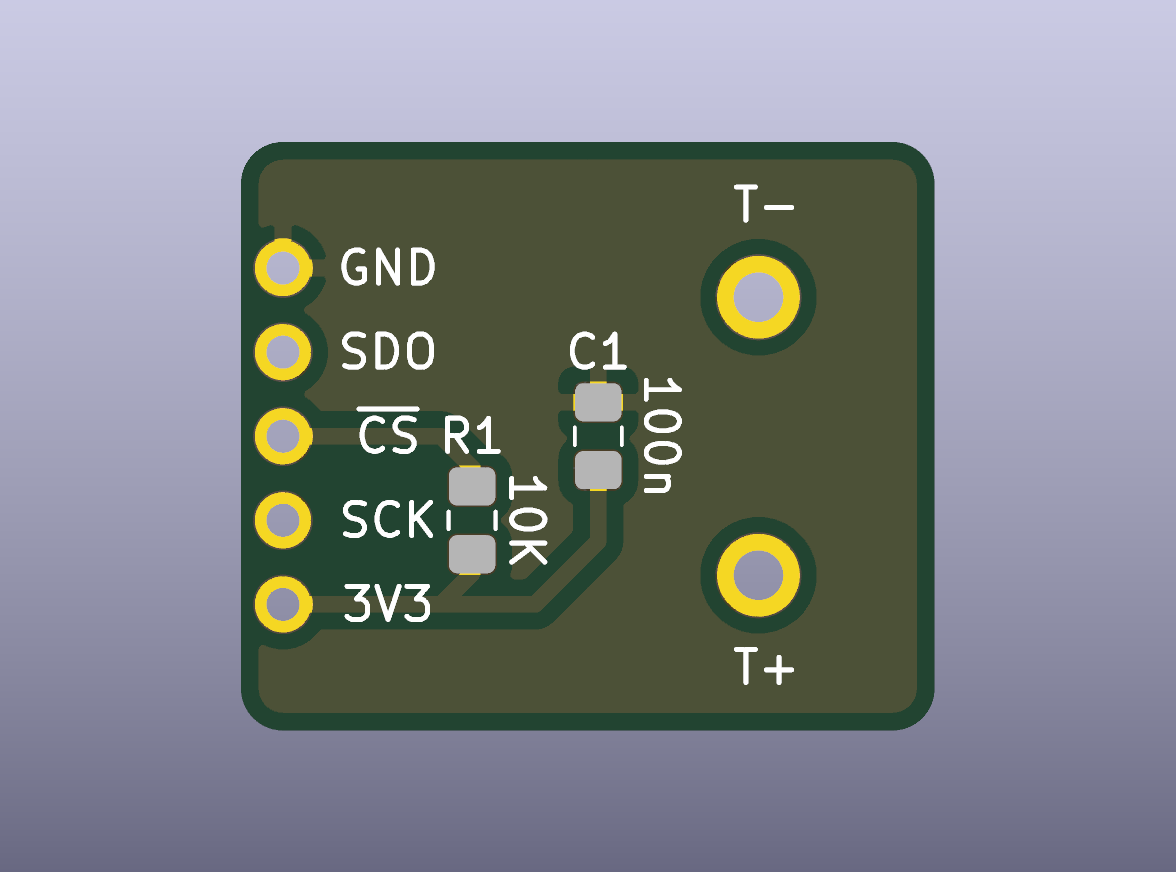

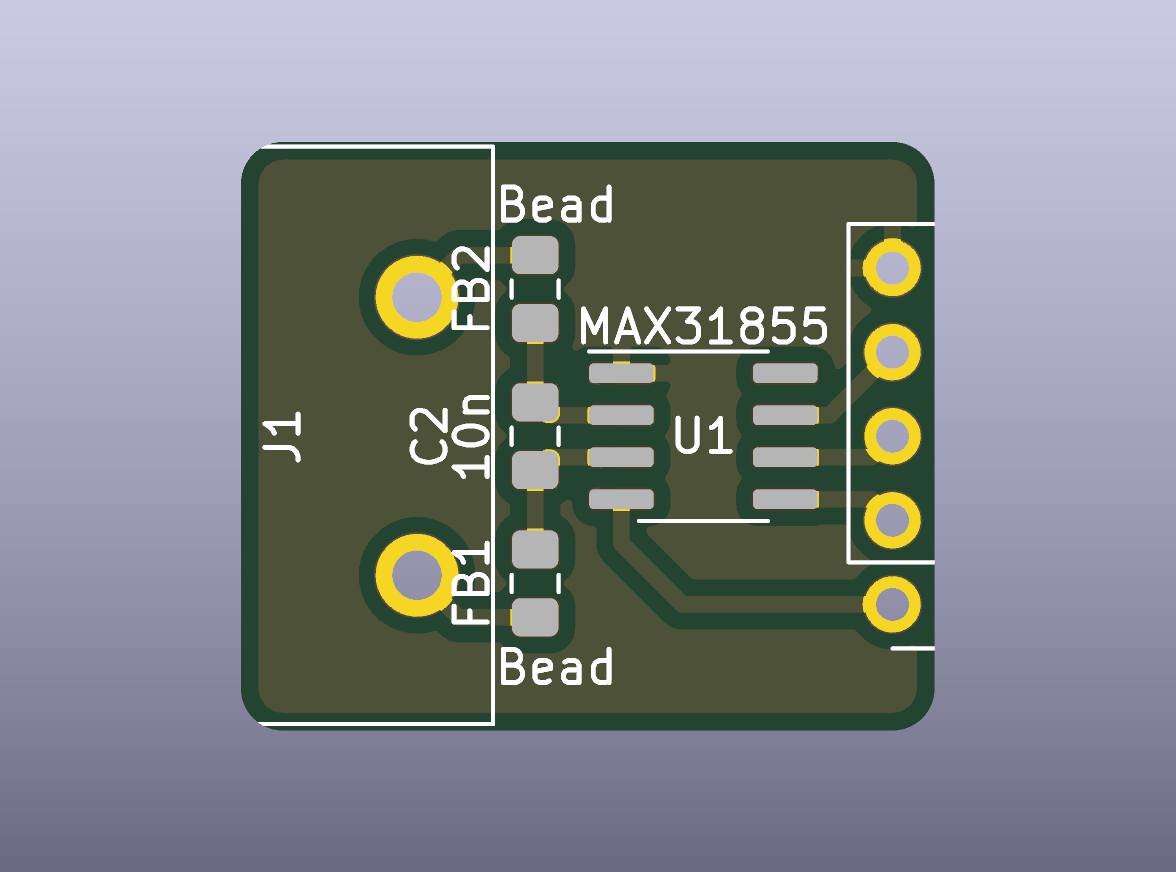

MAX31855 Thermocouple Breakout Bare PCB

Compact breakout PCB by WRansohoff for a MAX31855 thermocouple interface IC.

Aplicaciones

Thermocouple measurement experiments and embedded temperature-monitoring prototypes.

Lo que recibirás

One bare PCB only. MAX31855 IC, thermocouple, terminal block, passives and host controller are excluded. Match the IC variant to the thermocouple type and confirm supply and logic requirements. Terminal-block footprint must match the original design. Measurement range and accuracy depend on the fitted IC, probe and assembly; no calibrated instrument is supplied.

DIYIPCB fabrica de forma independiente este diseño de hardware abierto. No es un producto oficial ni cuenta con el respaldo del diseñador original. Las imágenes son previsualizaciones CAD de la placa base, no fotografías de ensamblajes en stock. La máscara de soldadura y el acabado superficial reales pueden variar.

Detalles del pedido de PCB

• Una placa de circuito impreso sin componentes por unidad de compra, US$2.00.
• 2 capas de cobre; espesor nominal 1,6 mm.
• Plazo de producción de la placa de circuito impreso: 2-3 días.
• Peso estimado del envío, incluido el embalaje: 50 g.
• El tiempo de tránsito del envío es adicional.

PCBA y personalización

El suministro de componentes, el ensamblaje SMT, la soldadura manual, la programación y las pruebas funcionales acordadas están disponibles bajo presupuesto. Un gestor de proyectos dará seguimiento a sus necesidades. Indique la cantidad, los conectores necesarios, el firmware y el alcance de las pruebas. El plazo de producción de la PCBA es de 5 a 10 días, sujeto a la disponibilidad de componentes. El precio de la placa base no incluye la PCBA.

Solicite un presupuesto para PCBA

Archivos fuente y atribución

Original design: WRansohoff/MAX31855_breakout. Version: Pinned source revision.

• Documentación original del proyecto y del ensamblaje en GitHub
• Pinned source revision 364bead6ae58
• PCB source / fabrication project
• Licencia: MIT

Manufacturing is based on the pinned original PCB source. The CAD image copy hides component models for illustration only. Original source and attribution notices are retained.
