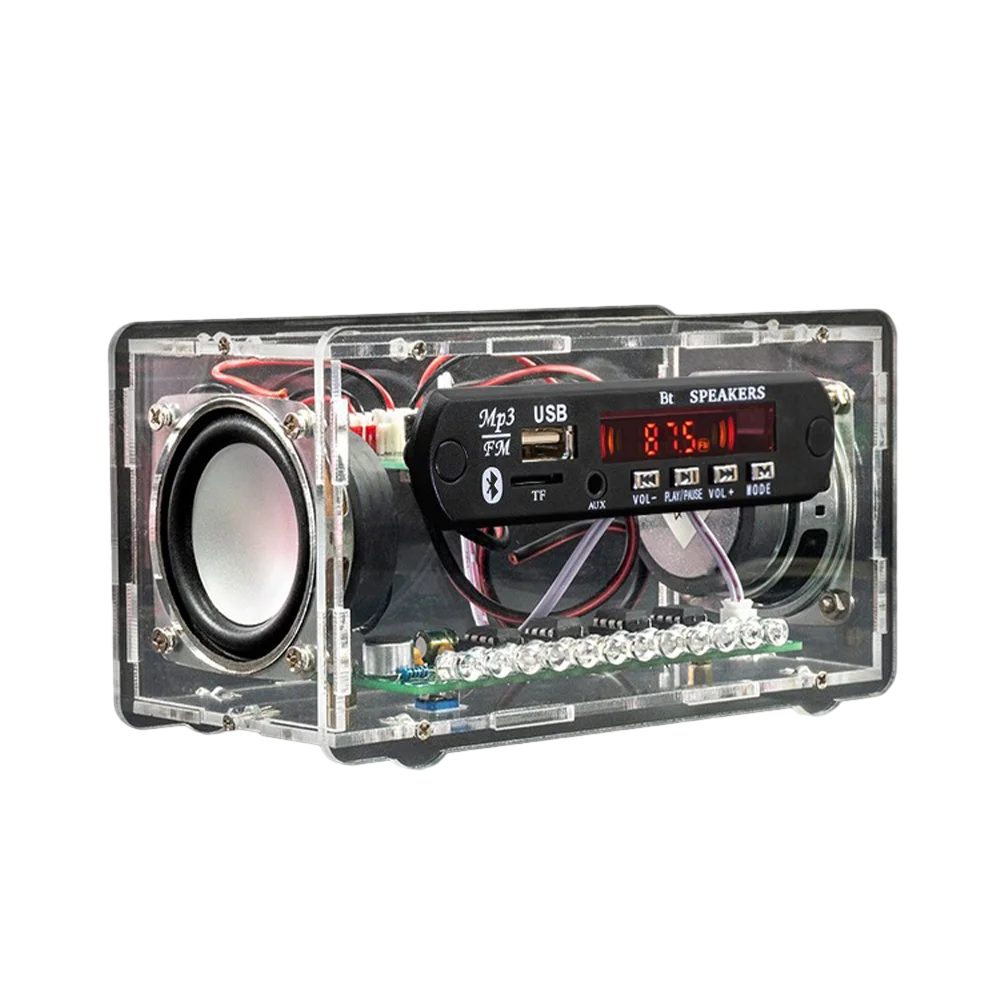

Kit de electrónica DIY con radio FM, altavoz compatible con Bluetooth 5.0 e indicador de nivel activado por voz.

Descripción

Características:

1. Experiencia de audio dos en uno: altavoces de alta calidad + función FṂ, fácil de conectar al teléfono, disfruta de la música.

2. Práctica función de modulación de frecuencia FM: búsqueda automática y memoria de canales, reanudación de la reproducción en caso de corte de energía, entretenimiento conveniente.

3. Efecto de iluminación musical LED de colores: 12 LED parpadean al ritmo de la música, la pantalla digital muestra el modo, el volumen y la frecuencia.

4. Funcionamiento con control remoto multifunción: equipado con un control remoto para ajustar el volumen, el modo, el canal y disfrutar del montaje DIY.

5. Bluetooth potente y salida de audio: Bluetooth inalámbrico, reproducción mediante tarjeta USB/SD, salida de alta potencia, los altavoces externos ofrecen un sonido más impactante.



Parámetros del producto:

Nombre del producto: Altavoz Bluetooth 5.0 con indicador de nivel controlado por voz (piezas separadas)

Voltaje de funcionamiento: DC5V (puede alimentarse con un cargador USB de 5V1.5-2.1A)

Corriente de trabajo: recomendada. 2 A o superior.

Funciones principales: Recepción Bluetooth 5.0, USB, tarjeta SD, reproducción de radio FM, llamada de voz, entrada AUX.

Potencia de salida: 2,0 W de doble canal x 2 W

Potencia nominal: 5 W

Respuesta en frecuencia: 4 kHz

Distorsión armónica total: 3%

Relación señal/ruido: 3 dB

Impedancia nominal: 3Ω



Descripción:

Nombre de Bluetooth: JQ-BT. Active la búsqueda de Bluetooth en su teléfono móvil o tableta y empareje para conectarse.

Para que una radio FM funcione, necesitas añadir una antena. Puedes buscar un cable adecuado para soldarlo al punto de soldadura de la antena y enrollarlo dentro de la carcasa para aumentar la sensibilidad de la radio.

El indicador de nivel se compone de cuatro chips de control principal LM358 y 12 LED. La sensibilidad es ajustable y requiere soldadura manual. Tras la soldadura, se alimenta con 5 V desde la placa Bluetooth para su funcionamiento.

Cuando hay una señal musical, la luz LED parpadea desde el centro hacia ambos lados.



Método de soldadura y precauciones:

La carcasa acrílica tiene una película protectora. Retire la película protectora antes del montaje, determine la posición de cada placa, instale el altavoz y la placa de circuito y, finalmente, realice el montaje.

La resistencia ajustable para regular la sensibilidad está soldada en la parte posterior de la placa de circuito impreso y queda expuesta una vez instalada la carcasa, de modo que la sensibilidad se puede ajustar en cualquier momento.

Los componentes deben soldarse de menor a mayor longitud, prestando atención a la distinción entre los polos positivo y negativo. La polaridad de los condensadores electrolíticos y los diodos emisores de luz es la siguiente: la pata larga es el polo positivo y la pata corta es el polo negativo.

Después de soldar, compruebe si hay una junta de soldadura fría o un cortocircuito y, una vez confirmado, encienda el equipo de prueba.

Los polos positivo y negativo de la fuente de alimentación no deben conectarse al revés, de lo contrario el chip se quemará al encenderla.

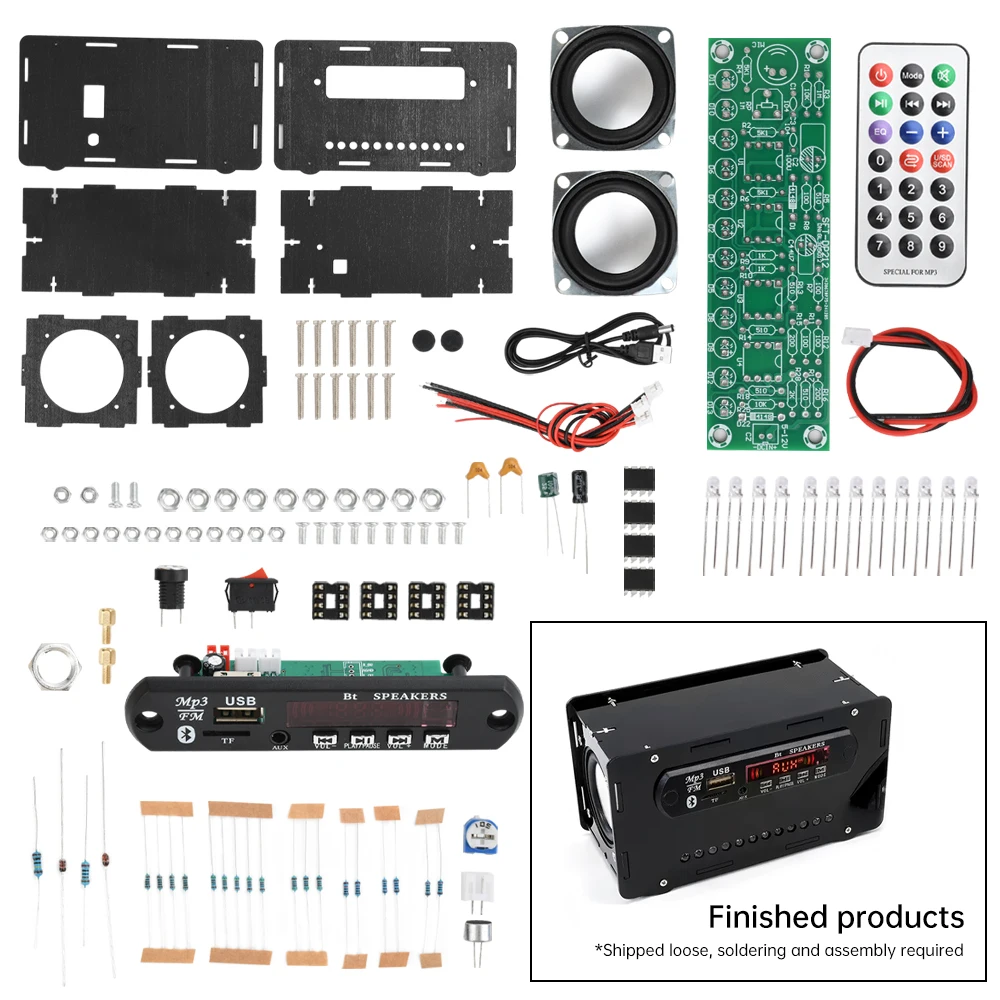

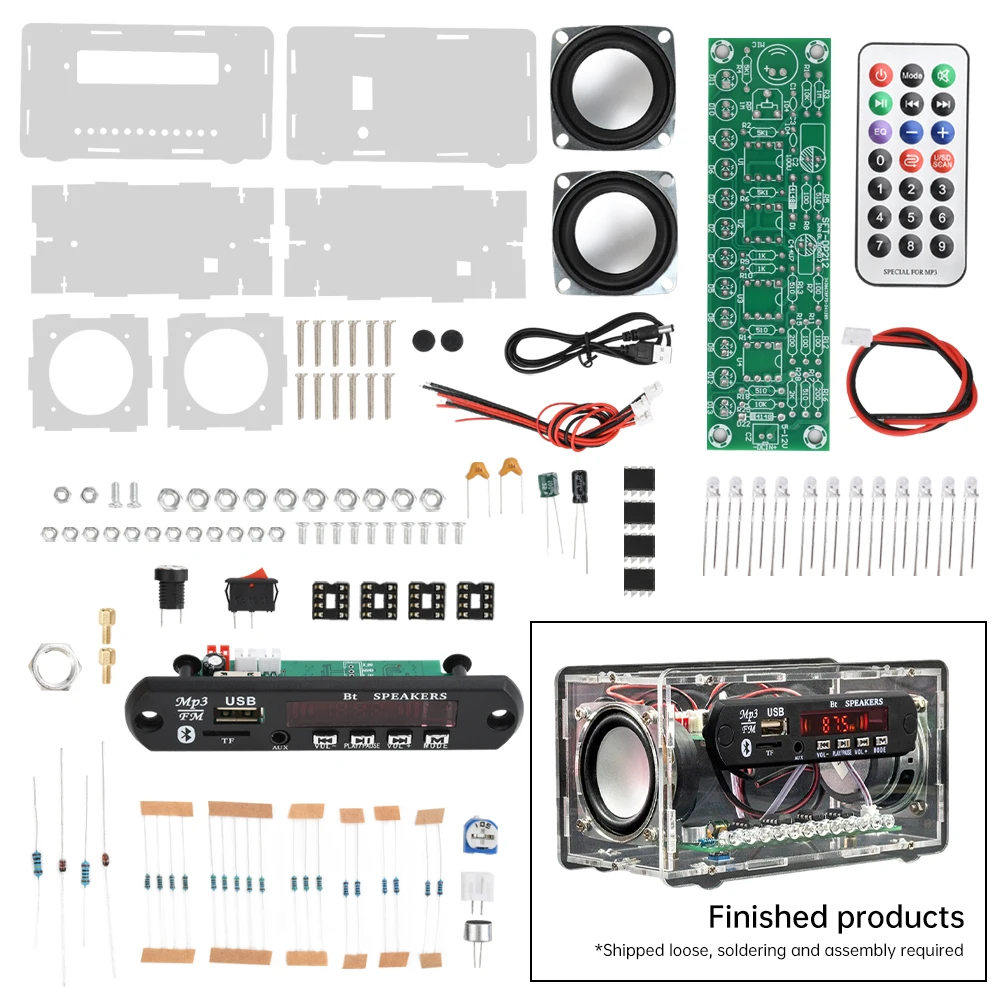

Lista de paquetes:

Piezas de altavoz Bluetooth x1
