D1 Mini Temperature Humidity OLED Shield Bare PCB

Descripción

D1 Mini Temperature Humidity OLED Shield Bare PCB

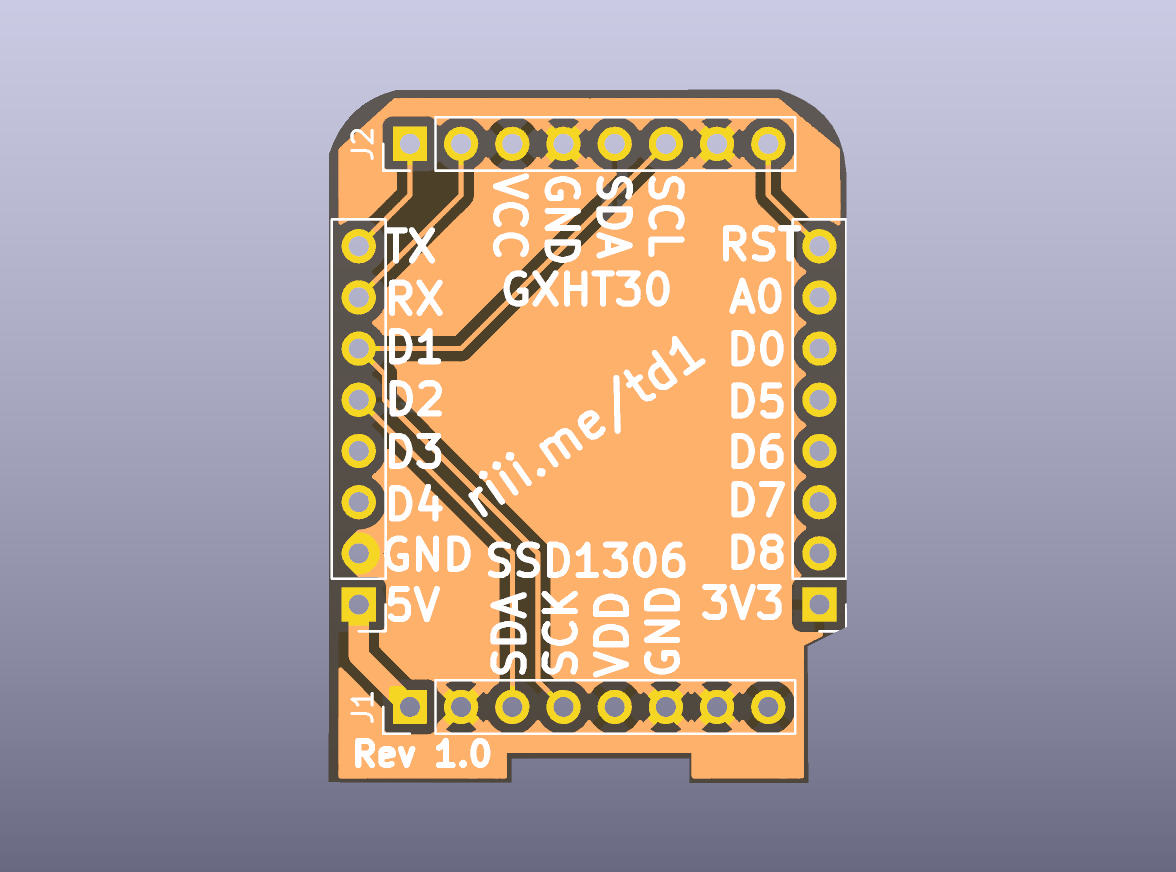

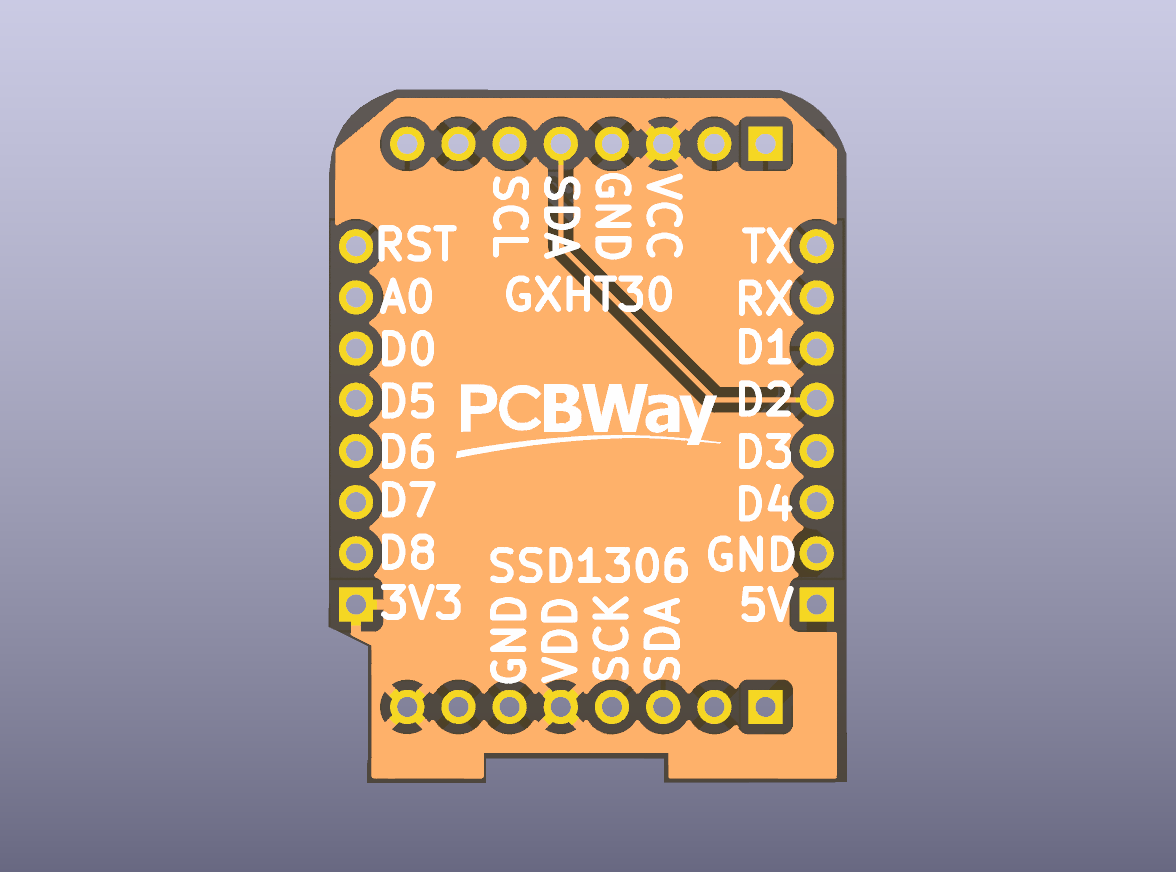

Compact shield PCB by RobThree for connecting a Wemos D1 mini, GXHT30 temperature/humidity module and SSD1306 OLED module.

Aplicaciones

Room monitoring displays and Wi-Fi sensor prototypes.

Lo que recibirás

One bare shield PCB only. D1 mini, sensor module, OLED, headers and firmware programming are excluded. Match module pinouts and supply voltage to the original design. Check clearance between OLED capacitors and header pins before assembly; insulate any potential contact.

DIYIPCB fabrica de forma independiente este diseño de hardware abierto. No es un producto oficial ni cuenta con el respaldo del diseñador original. Las imágenes son previsualizaciones CAD de la placa base, no fotografías de ensamblajes en stock. La máscara de soldadura y el acabado superficial reales pueden variar.

Detalles del pedido de PCB

• Una placa de circuito impreso sin componentes por unidad de compra, US$2.00.
• 2 capas de cobre; espesor nominal 1,6 mm.
• Plazo de producción de la placa de circuito impreso: 2-3 días.
• Peso estimado del envío, incluido el embalaje: 50 g.
• El tiempo de tránsito del envío es adicional.

PCBA y personalización

El suministro de componentes, el ensamblaje SMT, la soldadura manual, la programación y las pruebas funcionales acordadas están disponibles bajo presupuesto. Un gestor de proyectos dará seguimiento a sus necesidades. Indique la cantidad, los conectores necesarios, el firmware y el alcance de las pruebas. El plazo de producción de la PCBA es de 5 a 10 días, sujeto a la disponibilidad de componentes. El precio de la placa base no incluye la PCBA.

Solicite un presupuesto para PCBA

Archivos fuente y atribución

Original design: RobThree/TemperatureDisplay. Version: Pinned source revision.

• Documentación original del proyecto y del ensamblaje en GitHub
• Pinned source revision 70ea3d30b1a6
• PCB source / fabrication project
• Licencia: MIT

Manufacturing is based on the pinned original PCB source. The CAD image copy hides component models for illustration only. Original source and attribution notices are retained.
