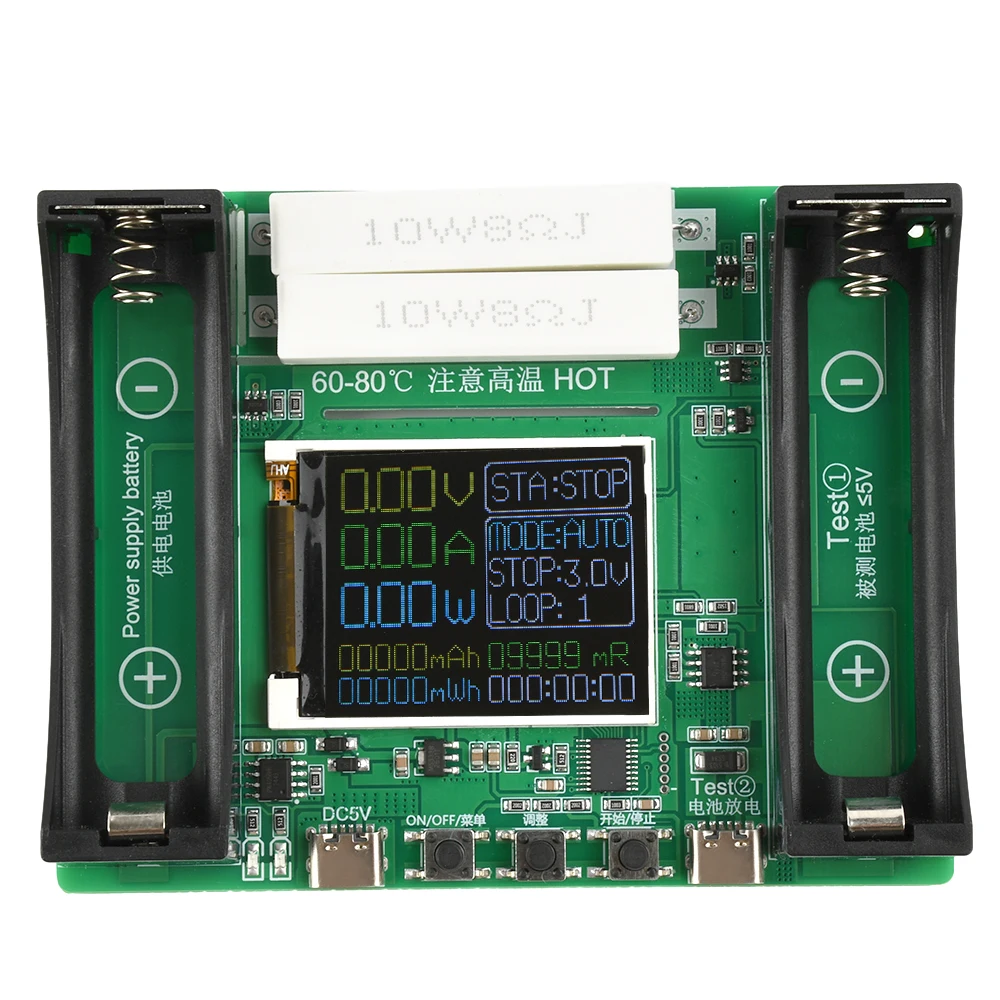

Módulo comprobador de capacidad de baterías de litio 18650, digital de dos canales, detector de potencia de baterías 18650, interfaz tipo C.

Descripción

Característica:

El producto admite la medición de capacitancia y resistencia interna de 2 canales.

Admite carga y descarga por separado, y admite hasta 9 ciclos de carga y descarga en modo automático.

Cada canal es independiente de los demás, se puede configurar por separado y funciona de forma independiente sin interferir entre sí.

El clip de la batería es firme y el portapilas 18650 utiliza un soporte compacto, adecuado para la medición de baterías de cabeza plana.

Control de chip de carga de batería dedicado, carga máxima de aproximadamente 1 A, voltaje de potencia máxima de 4,2 V, la corriente de carga inferior a 0,1 A detiene la carga.



Parámetros del producto:

Voltaje de funcionamiento: 5 V CC

Baterías aplicables: deben cumplir con un voltaje de descarga de parada de 2,5~3,5 V; las baterías completamente cargadas de 2,8 V a 4,2 V son aplicables.

Interfaz de alimentación: Interfaz de alimentación tipo C (la fuente de alimentación y el cable de alimentación corren por cuenta del usuario).

Idioma del sistema: chino, inglés

Cantidad de prueba: medición de carga y descarga bidireccional

Medición de resistencia interna: Se utiliza el método de dos hilos de CC para probar la resistencia interna.

Función de carga: Compatible, la carga se desconecta automáticamente cuando está completa (no admite la carga de baterías de fosfato de hierro y litio).

Función de descarga: Admite, se detiene automáticamente cuando se cumplen las condiciones, la corriente de descarga no se puede ajustar.

Carga y descarga automáticas: Compatible, la batería se carga completamente al finalizar el modo automático.

Carga y descarga cíclica: Compatible, se pueden ajustar de 1 a 9 ciclos (solo compatible en modo automático).

Mensaje de estado: Soporte

Método de refrigeración: Refrigeración activa mediante ventilador

Protección contra sobrecalentamiento: Soporte

Voltaje de parada de descarga: 2,5 V, 2,6 V, 2,7 V, 2,8 V, 2,9 V, 3,0 V, 3,1 V, 3,2 V, 3,3 V, 3,4 V, 3,5 V, un total de 11 niveles ajustables.

Corriente de descarga: Máximo de aproximadamente 1 A, corriente no constante, no ajustable, no admite modificación por parte del usuario.

Voltaje de carga: Controlado por un chip de carga de batería dedicado, carga máxima de aproximadamente 1 A, voltaje completo de 4,2 V, la carga se detiene cuando la corriente de carga es inferior a 0,1 A.

Ahorro de energía al apagar: solo se guardan los parámetros de configuración, no los datos de medición.

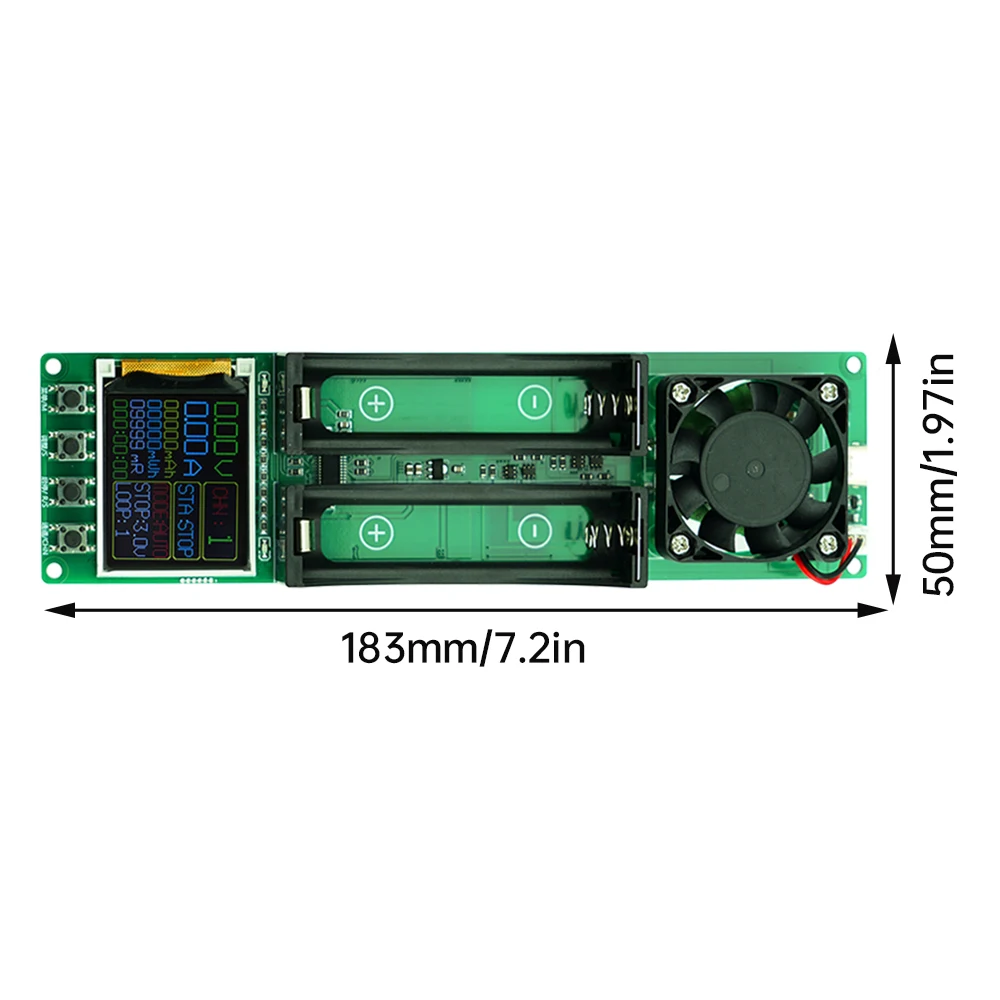

Dimensiones del producto: 190 × 50 × 27 mm



Instrucciones:

1. Encendido y apagado del producto:

El producto no tiene botón de encendido; se encenderá automáticamente al conectarlo y se apagará al desconectarlo.



2. Cambio de idioma:

Mantenga pulsada la tecla "Menú/M" y, a continuación, encienda el dispositivo. Una vez que la pantalla muestre la interfaz principal, suelte la tecla "Menú/M", espere 10 segundos y, a continuación, apague y reinicie el dispositivo.



3. Cambiar la visualización del canal:

Cada canal es independiente y no interfiere con los demás. Haga clic en el botón "Canal/CHN" para cambiar el canal de visualización y podrá ver y configurar los parámetros de cada canal.



4. Prueba de resistencia interna:

Instale la batería, encienda el dispositivo, espere 10 segundos y se mostrarán los resultados de la prueba de voltaje y resistencia interna de la batería. Este producto utiliza el método de dos cables de CC para probar la resistencia interna. Debido a las limitaciones del principio de prueba, es posible que la batería no se reconozca y que la resistencia interna siempre muestre 9999.

Cuando la batería no está instalada, el circuito de prueba está abierto, lo que equivale a una resistencia infinita, y la resistencia interna muestra 9999 miliohmios.



5. Función de carga (no apta para cargar baterías de fosfato de hierro y litio):

Instale la batería en el portapilas, seleccione el modo de carga y pulse “Iniciar/Detener/R/S” para ejecutar el programa. Una vez finalizada la carga, se mostrará el estado. El proceso de carga registra la capacidad, la energía y el tiempo de carga. La capacidad de carga mostrada es solo de referencia. Consulte la capacidad de descarga.



6. Capacidad de prueba:

La prueba de capacidad requiere un tiempo de descarga y espera. La prueba de capacidad se realiza mediante la descarga de una resistencia. La resistencia genera alta temperatura durante la descarga. No la toque directamente con las manos para evitar quemaduras. El resultado de la prueba de capacidad es únicamente la capacidad medida desde el inicio de la descarga de la batería hasta la parada del disparador durante la fase de prueba.



7. División de la capacidad de la batería y ciclo de vida:

La división y el ciclo de capacidad es un proceso de carga, descarga y recarga. El voltaje de parada no puede ser inferior a 2,8 V durante el uso; de lo contrario, no se podrá cargar y el programa no podrá ejecutarse correctamente.



8. Restablecimiento de datos:

Apagado, cambio de modo, capacidad, energía, datos de tiempo restablecimiento automático



Lista de paquetes:

Comprobador de resistencia interna y capacidad de baterías 18650 X1
