Split-Flap-Fae-Anzeigesteuerung – unbestückte Leiterplatte

$2.00

US$2.00 pro unbestückter Leiterplatte. 2 Kupferlagen. Produktionszeit für Leiterplatten: 2-3 Tage.

Maßgefertigte Split-Flap-Anzeigen und modulare Informationsanzeigen.

Nur eine unbestückte Platine. Elektronische Bauteile, externe Module und Zubehör sind nicht enthalten. Die Abbildungen dienen als Designvorlagen und können bereits montierte Bauteile zeigen.

Kontaktieren Sie uns bezüglich PCBA

Lieferzeit für die PCBA-Produktion: 5-10 Tage, abhängig von der Verfügbarkeit der Komponenten und der Bestätigung des Montageumfangs. Die Versanddauer kommt zusätzlich hinzu.

Wählen Sie Ihre Leiterplattenfarbe: Grün, Lila, Rot, Gelb, Blau, Weiß, Schwarz oder Mattschwarz.

Bei Bestellungen von unbestückten Leiterplatten geben Sie bitte Ihre gewünschte Lötstopplackfarbe im Bestellprozess unter „Anmerkungen“ an. Wenn Sie mehrere Produkte bestellen, geben Sie bitte für jeden Artikel den Produktnamen und die Farbe an. Beispiel: Arisu Leiterplatte – Lila. Die Produktbilder dienen nur als Referenz; die gelieferte Leiterplattenfarbe entspricht Ihren bestätigten Bestellvorgaben.

Sie möchten lieber mit Ihren Gerber-Dateien bestellen? Laden Sie Ihre Gerber-Dateien auf unserer Online-Bestellseite für Leiterplatten/PCBAs hoch, wählen Sie Ihre Leiterplattenfarbe und Fertigungsspezifikationen aus und geben Sie Ihre Bestellung direkt auf. Der Preis wird anhand Ihrer hochgeladenen Dateien und der ausgewählten Optionen berechnet.

Gerber hochladen & online bestellen

5% unterstützt Open Hardware

5% des Nettoumsatzes dieses Produkts fließen ohne zusätzliche Kosten in den gemeinsamen DIYIPCB Open-Hardware-Fonds.

Zum Fonds und zu den Bestimmungen →

Vorrätig

Artikelnummer: DIYI-OH-8BC0A68ECC7D Kategorie:

Beschreibung

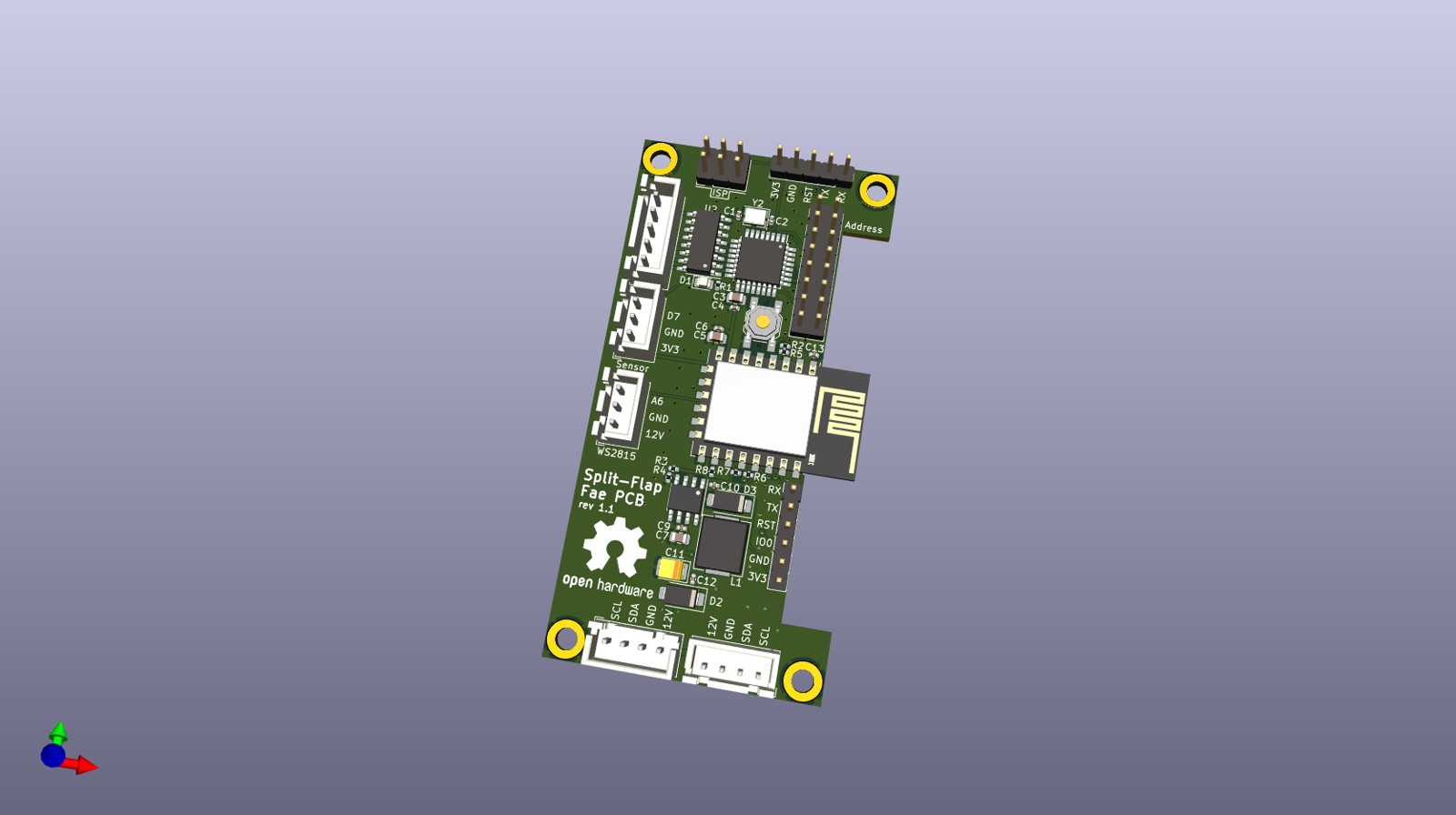

Split-Flap-Fae-Anzeigesteuerung – unbestückte Leiterplatte

Hergestellt von DIYIPCB unter Verwendung des Open-Hardware-Entwurfs von codingcatgirl/split-flap-fae-pcb. Ausgewählte Version: Fertigungsentwurf aus dem Repository.

Designfunktionen

Entwurf einer Ersatzsteuerung für Split-Flap-Anzeigen im Stil von David Kingsman, mit lokalem Mikrocontroller, Funkmodul und Programmieranschlüssen.

Typische Anwendungsbereiche

Maßgefertigte Split-Flap-Anzeigen und modulare Informationsanzeigen.

Wichtigste Chips und Komponenten im Entwurf

ATmega328P, ESP8266 und TPS5430-Abwärtsregler im Referenzdesign.

Diese beschreiben die fertig montierte Bauweise. Die Bauteile sind nicht im Lieferumfang der blanken Leiterplatte enthalten, und es sind möglicherweise Firmware oder Host-Software erforderlich.

Was Sie erhalten

Eine unbestückte Leiterplatte. US$2.00 pro Platine. Aufgrund der geänderten Pinbelegung ist der „evilscientress split-flap“-Firmware-Fork erforderlich. Die Display-Mechanik und alle Bauteile sind nicht im Lieferumfang enthalten. Die Bestückungsanforderungen für den ESP8266 hängen von der Funktion des Moduls ab.

Die Abbildungen dienen als Designvorlagen und können Komponenten oder Zubehörteile zeigen, die nicht im Lieferumfang enthalten sind. Die Farbe der Lötmaske kann abweichen.

Leiterplatten und Bestelldetails

  • Kupferschichten: 2
  • Nennstärke der Platte: 1,6 mm
  • Die Produktionszeit für Leiterplatten beträgt 2-3 Tage; die Versandzeit kommt noch hinzu.
  • Geschätztes Versandgewicht: 50 g pro Platine, einschließlich Verpackungsaufschlag.

Umfassender PCBA-Service

DIYIPCB bietet Bauteilbeschaffung, SMD-Bestückung, Durchsteck- und Handlöten sowie weltweiten Versand. Für eine bestückte Leiterplatte teilen Sie uns bitte die gewünschte Stückzahl sowie alle Anforderungen an Firmware, Tests oder Zubehör mit. Die Produktionszeit für bestückte Leiterplatten beträgt 5–10 Tage, abhängig von der Bauteilverfügbarkeit und der Bestätigung des Bestückungsumfangs. Der Preis für bestückte Leiterplatten wird Ihnen im Angebot mitgeteilt.

Kontaktieren Sie uns bezüglich PCBA oder per E-Mail service@diyipcb.com.

Open-Source-Konstruktions- und Fertigungsdateien

Lizenz und Namensnennung

Designlizenz: Apache-2.0. Die ursprünglichen Urheberrechtshinweise sind nachstehend wiedergegeben. DIYIPCB ist ein unabhängiger Hersteller und wird vom Upstream-Projekt nicht unterstützt.
