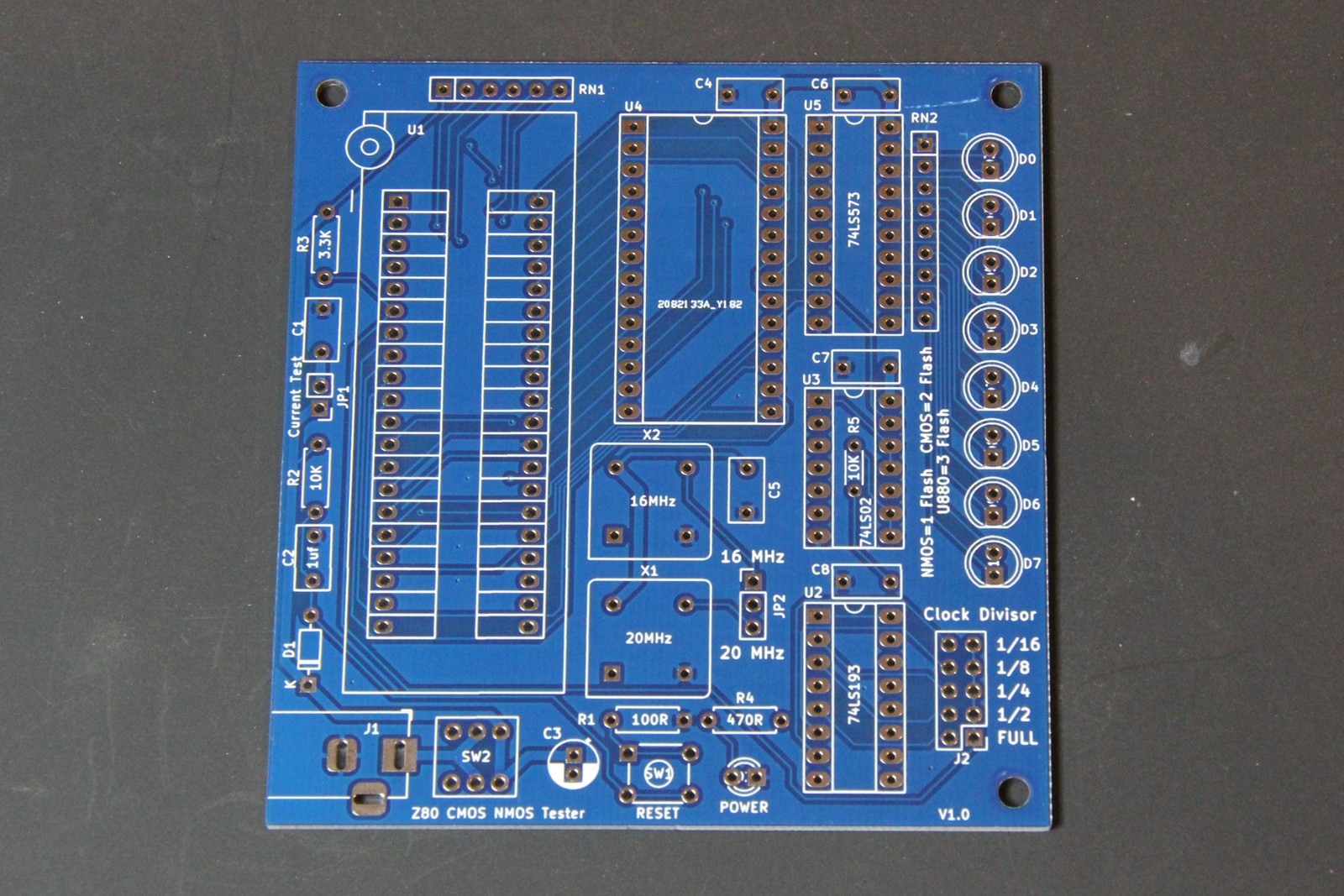

Z80 CMOS NMOS CPU-Tester – unbestückte Leiterplatte V1.0

Beschreibung

Z80 CMOS NMOS CPU-Tester – unbestückte Leiterplatte V1.0

Hergestellt von DIYIPCB unter Verwendung des Open-Hardware-Designs von djtersteegc/z80-cmos-nmos-tester. Ausgewählte Version: V1.0.

Designfunktionen

CPU-Testdesign mit EPROM-Firmware und wählbaren Oszillator-/Teilereinstellungen zur Identifizierung des Verhaltens von Z80 NMOS, CMOS und U880, mit LED-Datenbusanzeige und einem Stromtestanschluss.

Typische Anwendungsbereiche

Retro-Computing-CPU-Tests, Reparatur-Benchmarks und Z80-Experimente.

Wichtigste Chips und Komponenten im Entwurf

Z80-Testsockel; 27C512-kompatibles EPROM/EEPROM; 74LS193-, 74LS573- und 74LS02-Logik.

Diese beschreiben die fertig montierte Bauweise. Die Bauteile sind nicht im Lieferumfang der blanken Leiterplatte enthalten, und es sind möglicherweise Firmware oder Host-Software erforderlich.

Was Sie erhalten

Eine unbestückte Leiterplatte. US$2.00 pro Platine. CPU, programmierter Speicher, Oszillatoren und alle anderen Komponenten sind nicht enthalten. Für die Montage ist die Programmierung der vorgelagerten Test-Firmware erforderlich.

Die Abbildungen dienen als Designvorlagen und können Komponenten oder Zubehörteile zeigen, die nicht im Lieferumfang enthalten sind. Die Farbe der Lötmaske kann abweichen.

Leiterplatten und Bestelldetails

• Kupferschichten: 2
• Nennstärke der Platte: 1,6 mm
• Die Produktionszeit für Leiterplatten beträgt 2-3 Tage; die Versandzeit kommt noch hinzu.
• Geschätztes Versandgewicht: 50 g pro Platine, einschließlich Verpackungsaufschlag.

Umfassender PCBA-Service

DIYIPCB bietet Bauteilbeschaffung, SMD-Bestückung, Durchsteck- und Handlöten sowie weltweiten Versand. Für eine bestückte Leiterplatte teilen Sie uns bitte die gewünschte Stückzahl sowie alle Anforderungen an Firmware, Tests oder Zubehör mit. Die Produktionszeit für bestückte Leiterplatten beträgt 5–10 Tage, abhängig von der Bauteilverfügbarkeit und der Bestätigung des Bestückungsumfangs. Der Preis für bestückte Leiterplatten wird Ihnen im Angebot mitgeteilt.

Kontaktieren Sie uns bezüglich PCBA oder per E-Mail service@diyipcb.com.

Open-Source-Konstruktions- und Fertigungsdateien

• Originalprojekt, Dokumentation und Quellcode
• Verzeichnis der ausgewählten Fertigungsdateien
• Upstream-Lizenz

Lizenz und Namensnennung

Designlizenz: MIT. Die ursprünglichen Urheberrechtshinweise sind nachstehend wiedergegeben. DIYIPCB ist ein unabhängiger Hersteller und wird vom vorgelagerten Projekt nicht unterstützt.

MIT-Lizenz Copyright (c) 2023 Chris Tersteeg. Hiermit wird jeder Person, die eine Kopie dieser Software und der zugehörigen Dokumentationsdateien (die "Software") erhält, unentgeltlich die Erlaubnis erteilt, die Software ohne Einschränkung zu nutzen, einschließlich, aber nicht beschränkt auf das Recht, Kopien der Software zu verwenden, zu kopieren, zu ändern, zusammenzuführen, zu veröffentlichen, zu verbreiten, unterzulizenzieren und/oder zu verkaufen, und Personen, denen die Software zur Verfügung gestellt wird, dies unter den folgenden Bedingungen zu gestatten: Der obige Urheberrechtshinweis und dieser Lizenzhinweis müssen in allen Kopien oder wesentlichen Teilen der Software enthalten sein. DIE SOFTWARE WIRD OHNE MÄNGELGEWÄHR UND OHNE JEGLICHE AUSDRÜCKLICHE ODER STILLSCHWEIGENDE GEWÄHRLEISTUNG, EINSCHLIESSLICH, ABER NICHT BESCHRÄNKT AUF DIE GEWÄHRLEISTUNG DER MARKTGÄNGIGKEIT, DER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK UND DER NICHTVERLETZUNG VON RECHTEN DRITTER, BEREITGESTELLT. Die Autoren oder Urheberrechtsinhaber haften in keinem Fall für Ansprüche, Schäden oder sonstige Haftung, sei es aus Vertrag, unerlaubter Handlung oder anderweitig, die sich aus oder im Zusammenhang mit der Software oder deren Nutzung oder sonstigen Umgang mit der Software ergeben.

5% des berechtigten Nettoumsatzes fließen in den Open-Hardware-Fonds ein, ohne Aufpreis.
