RP2040 Minimal Design – Leiterplatte / Bestückte Leiterplatte
Preisspanne: $2.00 bis $5.90
Minimales RP2040-Entwicklungsboard-Design mit W25Q128JVS-Flashspeicher und einem 3,3-V-Regler für eingebettete Firmware und kundenspezifische Controller-Prototypen.
Wählen Sie Nur Leiterplatte — $2.00, 50 g oder PCBA — $5.90, 60 g, pro Stück.
Die Leiterplattenbestückung (PCBA) wird auftragsbezogen gefertigt: 5-10 Tage Produktionszeit nach Zahlungseingang, zuzüglich Versandzeit.
Die Abbildungen zeigen Renderings der unbestückten Leiterplatte. Die Option „Nur Leiterplatte“ enthält keine Bauteile.
Lieferzeit für die Leiterplattenproduktion: 2-3 Tage. Die Versanddauer kommt zusätzlich hinzu.
Wählen Sie Ihre Leiterplattenfarbe: Grün, Lila, Rot, Gelb, Blau, Weiß, Schwarz oder Mattschwarz.
Bei Bestellungen von unbestückten Leiterplatten geben Sie bitte Ihre gewünschte Lötstopplackfarbe im Bestellprozess unter „Anmerkungen“ an. Wenn Sie mehrere Produkte bestellen, geben Sie bitte für jeden Artikel den Produktnamen und die Farbe an. Beispiel: Arisu Leiterplatte – Lila. Die Produktbilder dienen nur als Referenz; die gelieferte Leiterplattenfarbe entspricht Ihren bestätigten Bestellvorgaben.
Sie möchten lieber mit Ihren Gerber-Dateien bestellen? Laden Sie Ihre Gerber-Dateien auf unserer Online-Bestellseite für Leiterplatten/PCBAs hoch, wählen Sie Ihre Leiterplattenfarbe und Fertigungsspezifikationen aus und geben Sie Ihre Bestellung direkt auf. Der Preis wird anhand Ihrer hochgeladenen Dateien und der ausgewählten Optionen berechnet.
5% des Nettoumsatzes dieses Produkts fließen ohne zusätzliche Kosten in den gemeinsamen DIYIPCB Open-Hardware-Fonds.
Zum Fonds und zu den Bestimmungen →Beschreibung
Designfunktionen und Anwendungen
Minimales RP2040-Entwicklungsboard-Design mit W25Q128JVS-Flashspeicher und einem 3,3-V-Regler für eingebettete Firmware und kundenspezifische Controller-Prototypen.
Hauptchips und ihre Rollen
| Chip | Rolle im Design |
|---|---|
| RP2040 | Dual-Core Arm Cortex-M0+ Mikrocontroller mit programmierbaren Ein-/Ausgängen (PIO). |
| W25Q128JVS | Externer serieller Flash-Speicher wurde in der Liste der vorgelagerten Komponenten identifiziert. |
| NCP1117-3.3 | In der Liste der vorgelagerten Komponenten wurde ein 3,3-V-Regler identifiziert. |
Wichtige Designfunktionen
- Minimale RP2040-Schaltung mit externem Flash-Speicher, Taktgeber und Spannungsregelung.
- Micro-USB-Schnittstelle, USB-Boot-Anschluss und zugängliche GPIO/SWD-Anschlüsse.
- Eine Referenzplattform für die Firmware- und kundenspezifische RP2040-Boardentwicklung.
Typische Anwendungsbereiche
- Lernen und Debuggen der RP2040-Firmware.
- GPIO-, serielle Schnittstellen- und PIO-Experimente.
- Sensorschnittstellen und kundenspezifische eingebettete Steuerungen.
Anwendungsbeispiele erfordern geeignete Firmware und externe Hardware. Funktionen und Chips beschreiben das fertige Design; die Option „Nur Leiterplatte“ enthält keine Bauteile. Die tatsächliche Bestückung der Leiterplatte sowie alle Programmier- und Testanforderungen sollten für die Bestellung bestätigt werden.
RP2040 Minimal Design — Wählen Sie PCB oder PCBA
Basierend auf dem Open-Source-Projekt RP2040-minimal-design von Tommy Gilligan, abgeleitet vom RP2040-Minimaldesign-Beispiel des Raspberry Pi. Die mitgelieferten Platinen-Renderings sind mit REV1 gekennzeichnet. Wählen Sie die gewünschte Ausführungsoption, bevor Sie das Produkt in den Warenkorb legen.
| Option | Preis pro Stück | Versandgewicht pro Einheit | Lieferzustand | Produktionsvorlaufzeit |
|---|---|---|---|---|
| Nur Leiterplatte | USD $2.00 | 50 g | 1 unbestückte Leiterplatte; keine elektronischen Bauteile | 2-3 Tage |
| PCBA | USD $5.90 | 60 g | 1 bestückte Leiterplatte | 5-10 Tage nach Zahlungsbestätigung |
Die Produktionszeit für PCBA beinhaltet nicht die Versandzeit. PCBA wird auftragsbezogen gefertigt und nicht sofort ab Lager versandt.
Was Sie erhalten
- Nur Leiterplatte: Eine unbestückte Leiterplatte. RP2040, Flash-Speicher, Anschlüsse und alle anderen Bauteile sind nicht enthalten.
- PCBA: Eine bestückte und verlötete Platine basierend auf diesem Projekt. Kabel und Gehäuse sind nicht enthalten. Kontaktieren Sie DIYIPCB vor der Bestellung, falls Sie spezielle Stiftleisten, Firmware-Programmierung oder ein bestimmtes Testverfahren benötigen.

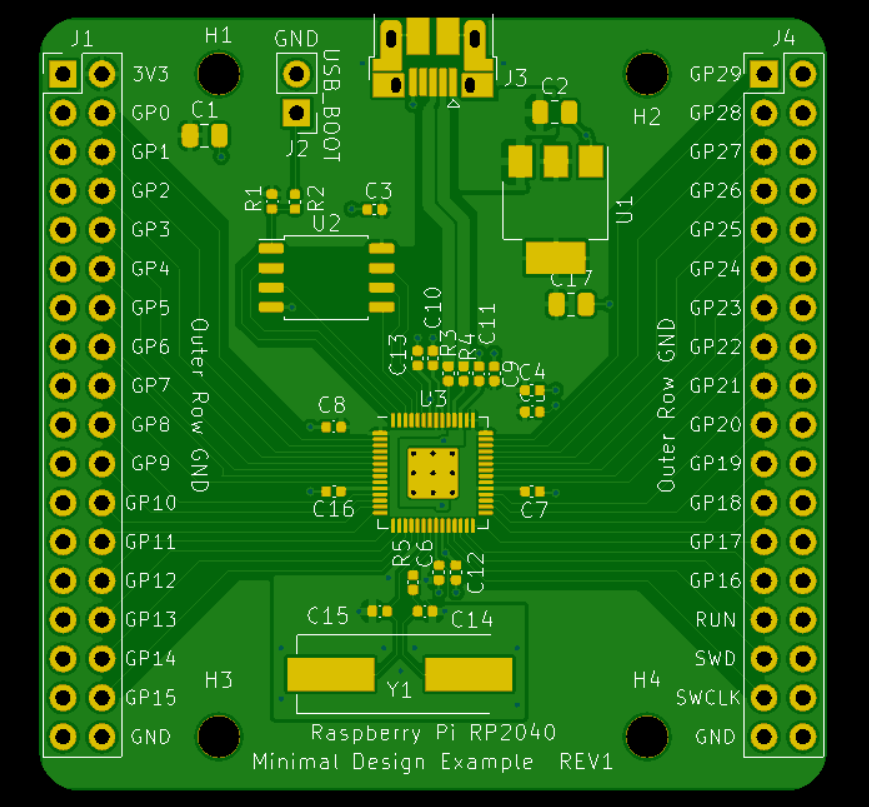

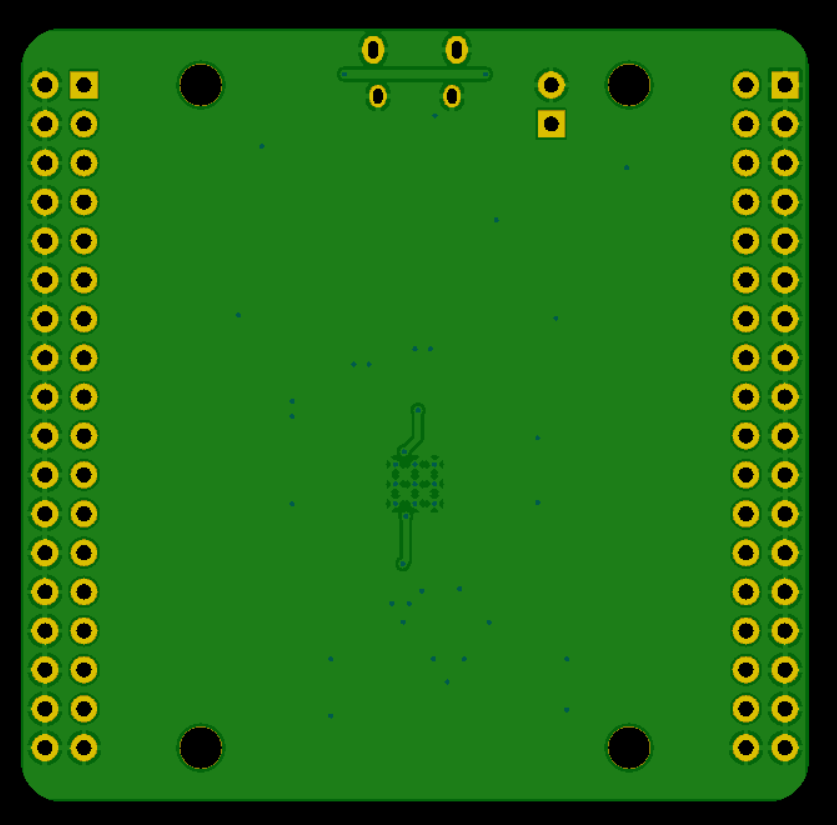

Die beiden Galeriebilder zeigen Vorder- und Rückseitenansichten der unbestückten Leiterplatte als Layout-Referenz. Es handelt sich nicht um Fotos der bestückten Leiterplatte.
Open-Source-Designressourcen
Das Upstream-Projekt adaptiert das minimalistische Designbeispiel von Raspberry Pi für KiCad 7 und die Fertigung. Designdateien, Dokumentation und Revisionsdetails finden Sie im Original-Repository.
Copyright © 2020–2022 Raspberry Pi Ltd (ehemals Raspberry Pi (Trading) Ltd.), 2023 Tommy Gilligan. Hergestellt/geliefert von DIYIPCB; dies impliziert keine Billigung durch Raspberry Pi oder die ursprünglichen Mitwirkenden.
Montage- und Anpassungsfragen
Kontakt zu DIYIPCB für Montagehinweise oder kundenspezifische Fertigungsanforderungen.
5% des anrechenbaren Nettoumsatzes aus beiden Optionen fließen in den Open Hardware Fund., ohne Aufpreis.
Originallizenz- und Urheberrechtshinweis
BSD-3-Klausel-Lizenz Copyright © 2020–2022 Raspberry Pi Ltd (ehemals Raspberry Pi (Trading) Ltd.), 2023 Tommy Gilligan. Die Weitergabe und Nutzung in Quell- und Binärform, mit oder ohne Änderungen, ist unter folgenden Bedingungen gestattet: 1. Bei Weitergabe des Quellcodes muss der obige Urheberrechtshinweis, diese Bedingungen und der folgende Haftungsausschluss beibehalten werden. 2. Bei Weitergabe in Binärform müssen der obige Urheberrechtshinweis, diese Bedingungen und der folgende Haftungsausschluss in der Dokumentation und/oder den mit der Weitergabe bereitgestellten Materialien enthalten sein. 3. Weder der Name des Urheberrechtsinhabers noch die Namen seiner Mitwirkenden dürfen ohne vorherige schriftliche Genehmigung zur Unterstützung oder Bewerbung von Produkten verwendet werden, die von dieser Software abgeleitet sind. DIESE SOFTWARE WIRD VON DEN URHEBERRECHTSINHABERN UND MITWIRKENDEN "WIE BESEHEN" ZUR VERFÜGUNG GESTELLT, UND JEGLICHE AUSDRÜCKLICHE ODER STILLSCHWEIGENDE GEWÄHRLEISTUNG, EINSCHLIESSLICH, ABER NICHT BESCHRÄNKT AUF DIE STILLSCHWEIGENDE GEWÄHRLEISTUNG DER MARKTGÄNGIGKEIT UND DER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK, WIRD AUSGESCHLOSSEN. IN KEINEM FALL HAFTEN DER COPYRIGHT-INHABER ODER DIE MITWIRKENDEN FÜR DIREKTE, INDIREKTE, ZUFÄLLIGE, BESONDERE, EXEMPLARISCHE ODER FOLGESCHÄDEN (EINSCHLIESSLICH, ABER NICHT BESCHRÄNKT AUF DIE BESCHAFFUNG VON ERSATZGÜTERN ODER -DIENSTLEISTUNGEN; NUTZUNGSAUSFALL, DATENVERLUST ODER ENTGANGENEN GEWINN; ODER BETRIEBSUNTERBRECHUNG), UNABHÄNGIG VON DEREN URSACHE UND DER GRUNDLAGE DER HAFTUNG, OB AUS VERTRAG, GEFÄHRDUNGSHAFTUNG ODER UNERLAUBTER HANDLUNG (EINSCHLIESSLICH FAHRLÄSSIGKEIT ODER ANDERWEITIG), DIE IN IRGENDEINER WEISE AUS DER NUTZUNG DIESER SOFTWARE ENTSTEHEN, SELBST WENN AUF DIE MÖGLICHKEIT SOLCHER SCHÄDEN HINGEWIESEN WURDE.
Zusätzliche Informationen
| Gewicht | n. v. |
|---|---|
| Build-Option | PCB Only, PCBA — 5-10-day production |
| Lieferzeit für die Leiterplattenproduktion | 2-3 Tage |
| Produktionsvorlaufzeit für PCBA | 5-10 Tage |
| PCB-Farbe (Bestellhinweise) | Green, Purple, Red, Yellow, Blue, White, Black, Matte Black |
Ressourcen für Hersteller und Produkte
Hersteller / Verkäufer: DIYIPCB · Upstream: Tommy Gilligan / Raspberry Pi
Hardware-Lizenz: BSD-3-Klausel
Quell-Repository: https://github.com/tommy-gilligan/RP2040-minimal-design
Dokumentation: https://github.com/tommy-gilligan/RP2040-minimal-design#readme
In der Produktbeschreibung finden Sie Angaben zu technischen Daten, Lieferumfang, Lagerbestand und Versanddetails.
