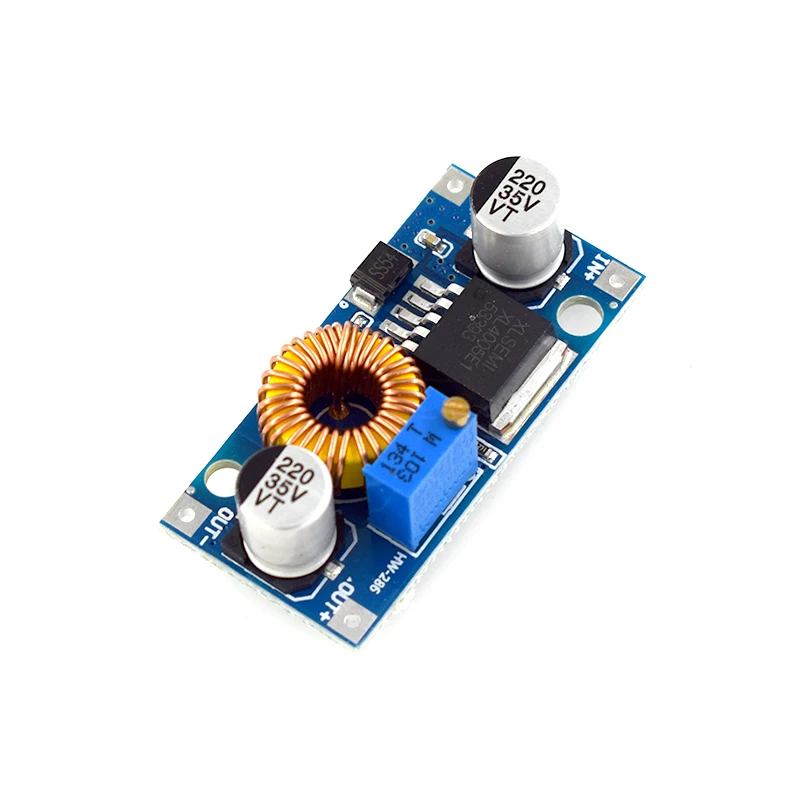

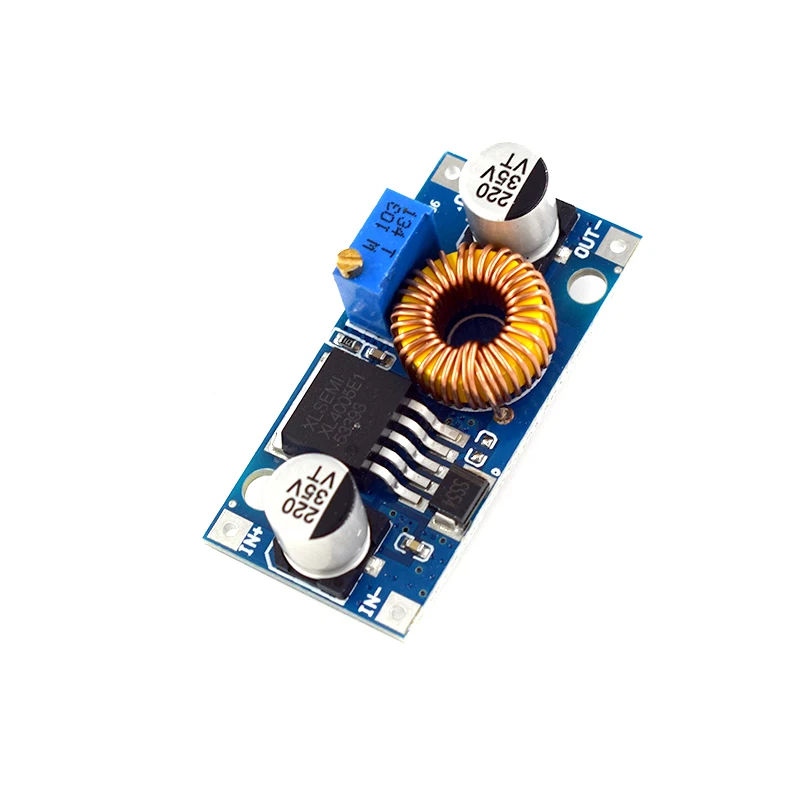

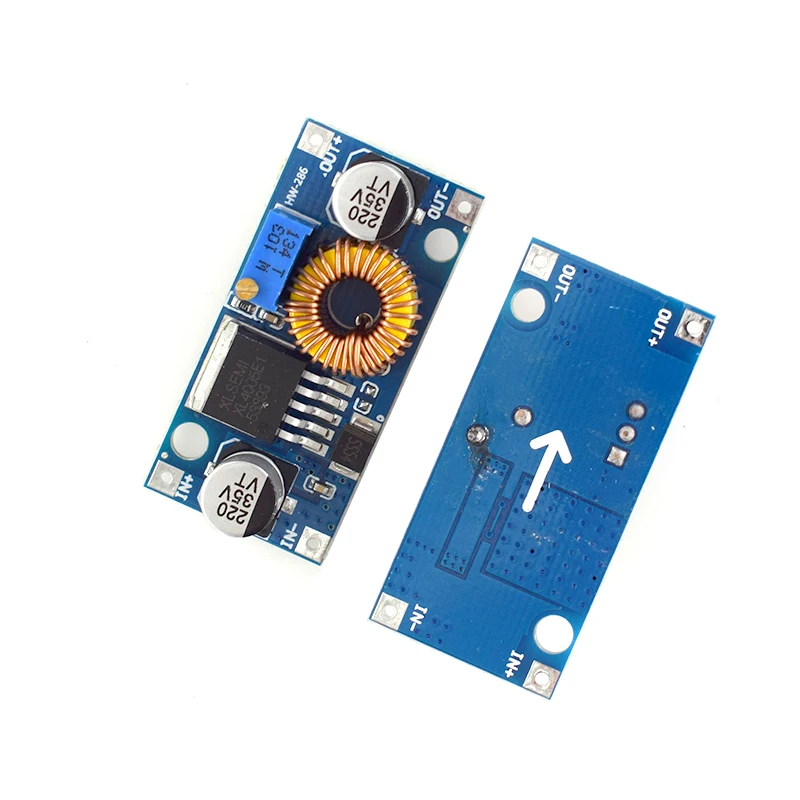

XL4005 DSN5000 Beyond LM2596 Módulo de potencia reductor ajustable de alta corriente de 5 A máx. Alta eficiencia de conversión Alta potencia

Descripción

1. Model name: DC-DC 5A high current step-down power module

2. Module nature: Non isolated voltage reduction

3. Rectification method: asynchronous rectification

4. Input voltage: DC 5V-32V

5. Output voltage: DC 0.8V-24V

6. Output current: Peak 5A (heat dissipation should be strengthened when working above 3.5A)

7. Conversion efficiency: up to 90%

8. Switching frequency: 300KHz

9. Output ripple: 30mV (when unloaded)

10. Load adjustment rate: ± 0.5%

11. Voltage regulation rate: ± 2.5%

Product Application:

DIY mobile power bank, car power supply, communication equipment power supply, etc.

Atención:

1. La tensión de alimentación del módulo no debe exceder el valor máximo que el módulo puede soportar, de lo contrario podría dañarlo.

2. Before using the module for the first time, align the copper head of the blue potentiometer with my chest and rotate the potentiometer counterclockwise until you hear a “click” sound. Finally, power on and use a multimeter to monitor the output voltage of the module to achieve the desired voltage.
