Módulo TTL a RS485, conversión mutua de nivel 485 a UART serie, control automático de flujo por hardware, fuente de alimentación de 3,3 V/5 V.

Descripción

Este producto es un módulo TTL a RS485, diseñado con estándares industriales y que considera plenamente la protección contra rayos y la protección contra interferencias del bus 485. Al transmitir a largas distancias en exteriores, conectar el extremo de "conexión a tierra" del módulo a tierra proporciona una protección eficaz contra interferencias y rayos, lo que aumenta la seguridad del bus 485. En interiores, la transmisión de corto alcance puede realizarse sin conexión a tierra.

Características del producto:

Voltaje de entrada: CC 3,3 V-5,5 V

Velocidad de transmisión: Admite de 110 a 128000 bps.

Compatible con señales de 3,3 V y 5,0 V.

Temperatura de funcionamiento: -40 ℃ a +85 ℃

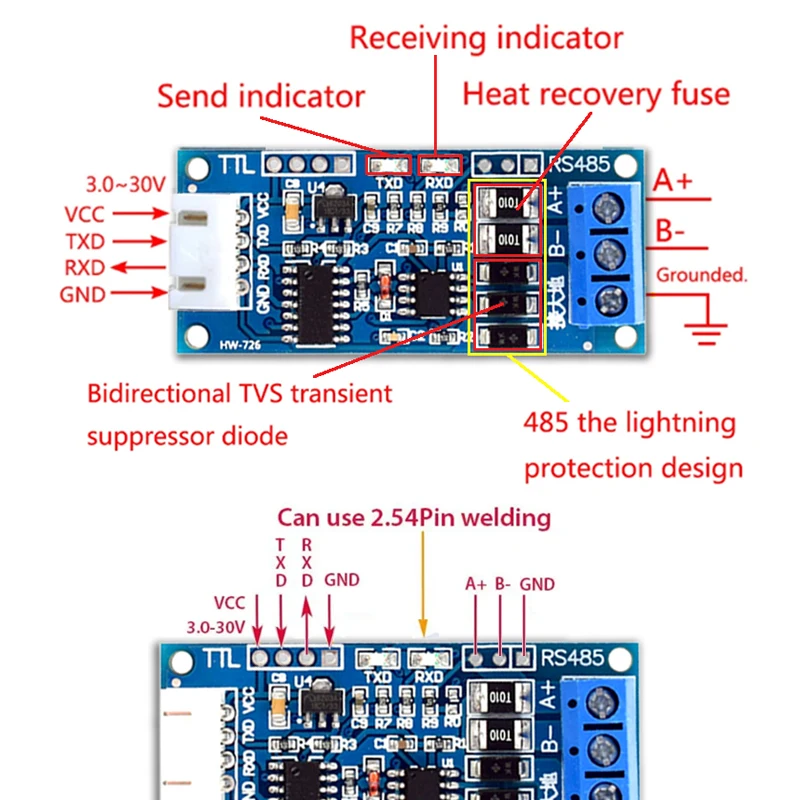

Equipado con luces indicadoras de señal RXD y TXD.

Adopta un diseño de espaciado estándar de 2,54 mm para facilitar el desarrollo secundario.

Admite la comunicación entre múltiples máquinas y permite la conexión a buses con hasta 128 dispositivos.

Admite el intercambio en caliente

Instalación de grandes superficies de cobre para evitar interferencias de señal.

Equipado con una resistencia de adaptación de 120 ohmios, cortocircuitar R0 puede habilitar la resistencia de adaptación. Se recomienda cortocircuitar para transmisiones de larga distancia.
