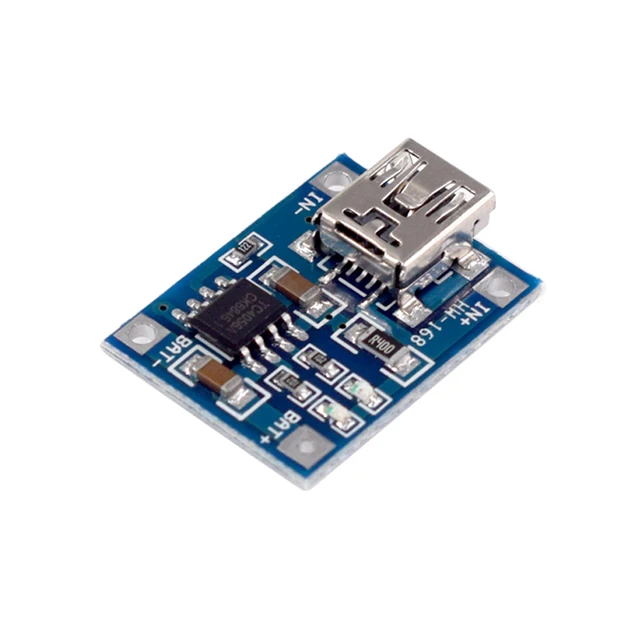

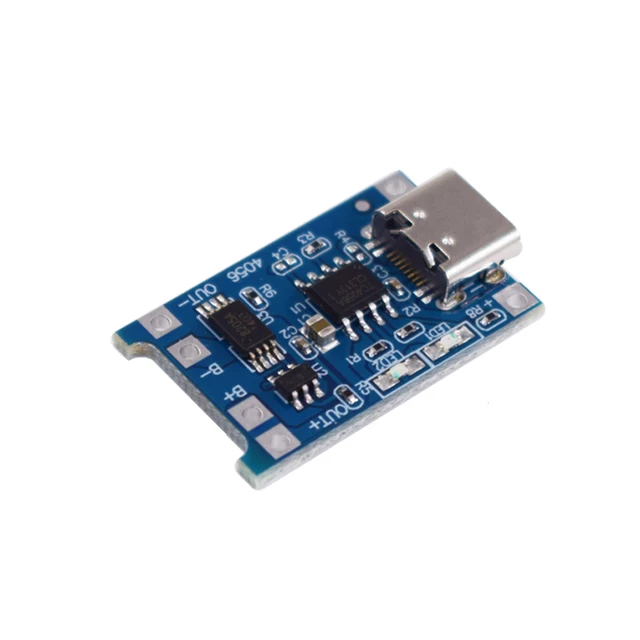

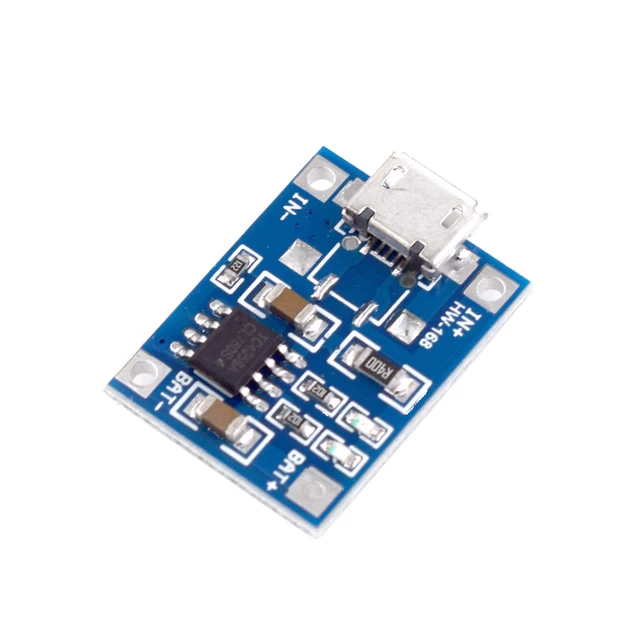

Módulo cargador de batería de litio TP4056 con puerto Micro USB tipo C de 5 V y 1 A, placa de carga con protección de doble función y protección contra sobrecorriente.

Descripción

ten cuidado:

1. El cableado debe distinguir entre polos positivos y negativos, y conectar al revés el circuito integrado quemado;

2. La carga requiere cables cortos y gruesos para la conexión. Si los cables son demasiado delgados o demasiado largos, la resistencia de conexión será alta y, después de la carga, el voltaje de la batería disminuirá aún más;

3. Conecte bien los cables, de lo contrario el voltaje de la batería disminuirá aún más después de que se complete la carga;

4. La corriente de salida se puede ajustar cambiando la resistencia fija en la placa de circuito para cambiar la corriente de salida de 100 mA a 1000 mA;

Si el voltaje de entrada de 5 V es demasiado alto, como 5,2 V o 5,5 V, la corriente de carga será inferior a 1000 mA, lo cual es normal. Cuando el voltaje es alto y el chip se calienta, la corriente de carga se reduce automáticamente, disminuyendo así la probabilidad de que el chip se queme.;

6. Si la corriente de carga es demasiado alta o se utiliza en un entorno de alta temperatura, se requiere un tratamiento de disipación de calor;

7. El amperímetro para medir la corriente solo se puede conectar en serie con el terminal de entrada de 5V de la placa de carga;

8. La corriente de carga satisfactoria debe ser 0,37 veces la capacidad de la batería. Por ejemplo, una corriente de carga de 400 mA para una batería de 1000 mAh es suficiente;

9. Si la velocidad de carga es rápida, el efecto de carga será deficiente, y cuanto más disminuya el voltaje de la batería después de que se complete la carga;

Presentación del producto:

1. Voltaje de entrada: CC 5V;

2. Voltaje de corte de carga: 4,2 V ± 1%;

3. Corriente de carga máxima: 1000 mA;

4. Voltaje de protección contra sobredescarga de la batería: 2,5 V;

5. Corriente de protección contra sobrecorriente de la batería: 3A;

6. El terminal de entrada está equipado con una toma MICRO USB, que puede utilizarse directamente como fuente de alimentación para cargar la batería de litio con un cargador de teléfono móvil;

método de uso:

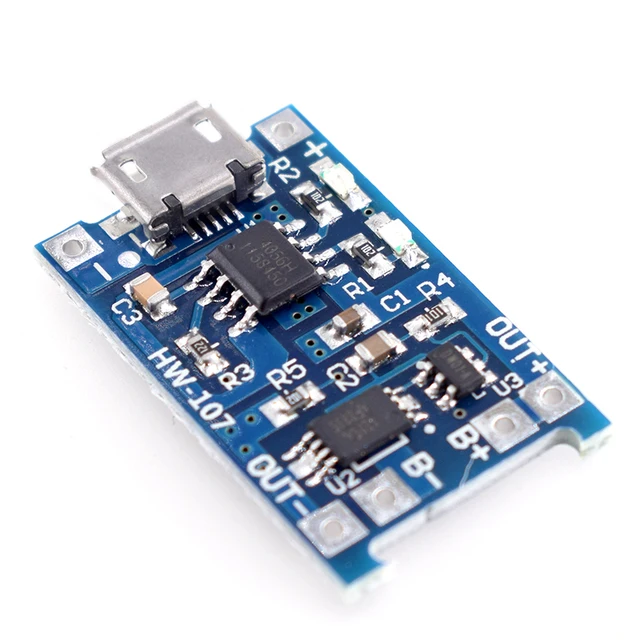

1. El conector MICRO USB y sus terminales adyacentes (+ y -) son los terminales de entrada de alimentación. B+ se conecta al polo positivo de la batería de litio y B– al polo negativo. OUT+ y OUT– se pueden conectar a cargas, como los polos positivo y negativo de una placa elevadora portátil u otras cargas.

2. Conecte la batería a B+B-, inserte el cable de carga del teléfono en la toma USB, la luz roja se encenderá para indicar que se está cargando y la luz azul se encenderá para indicar que la carga está completa.

Aplicación: Puede utilizarse para la protección durante la carga y descarga de baterías 18650, de polímero y otras baterías de litio con voltajes de 3,6 V y 3,7 V. También puede utilizarse en paralelo con una o varias baterías.

ten cuidado:

Al conectar la batería por primera vez, es posible que no haya salida de voltaje entre OUT+ y OUT-. En este caso, cargar el módulo con un voltaje de 5 V CC puede activar el circuito de protección. Si la batería se desconecta de B+B- y se vuelve a conectar, también es necesario cargarla para activar el circuito de protección. Al usar un cargador de teléfono móvil como fuente de alimentación, es importante tener en cuenta que el cargador y el cable de carga deben ser capaces de soportar una salida de corriente de 1 A; de lo contrario, es posible que el módulo no cargue la batería correctamente.;

Al cargar la batería, desconecte la carga del terminal OUT y asegúrese de conectar correctamente los polos positivo y negativo. Siga las especificaciones para evitar daños en el módulo.

Parámetros del producto

1. Voltaje de entrada: DC4.5V-5.5V; cableado de almohadilla IN+IN o entrada MiniUSB de 5V;

2. Voltaje de carga completa: CC 4,2 V;

3. Corriente de carga: 1A ajustable;

4. Equipado con un indicador luminoso de carga;

5. Temperatura de funcionamiento: -10 ℃~+85 ℃;

método de uso:

Tras encender el módulo, el indicador luminoso azul permanece encendido y el indicador luminoso rojo parpadea ligeramente;

Cuando la batería está completamente cargada, los indicadores luminosos rojo y azul del módulo permanecen encendidos;

1. El cableado debe distinguir entre polos positivos y negativos, y conectar al revés el circuito integrado quemado;

2. La carga requiere cables cortos y gruesos para la conexión. Si los cables son demasiado delgados o demasiado largos, la resistencia de conexión será alta y, después de la carga, el voltaje de la batería disminuirá aún más;

3. Conecte bien los cables, de lo contrario el voltaje de la batería disminuirá aún más después de que se complete la carga;

4. La corriente de salida se puede ajustar cambiando la resistencia fija en la placa de circuito para cambiar la corriente de salida de 100 mA a 1000 mA;

Si el voltaje de entrada de 5 V es demasiado alto, como 5,2 V o 5,5 V, la corriente de carga será inferior a 1000 mA, lo cual es normal. Cuando el voltaje es alto y el chip se calienta, la corriente de carga se reduce automáticamente, disminuyendo así la probabilidad de que el chip se queme.;

6. Si la corriente de carga es demasiado alta o se utiliza en un entorno de alta temperatura, se requiere un tratamiento de disipación de calor;

7. El amperímetro para medir la corriente solo se puede conectar en serie con el terminal de entrada de 5V de la placa de carga;

8. La corriente de carga satisfactoria debe ser 0,37 veces la capacidad de la batería. Por ejemplo, una corriente de carga de 400 mA para una batería de 1000 mAh es suficiente;

9. Si la velocidad de carga es rápida, el efecto de carga será deficiente, y cuanto más disminuya el voltaje de la batería después de que se complete la carga;
