MCUmeter V1 INA260: monitor de tensión, corriente y potencia (placa de circuito impreso sin componentes)

Descripción

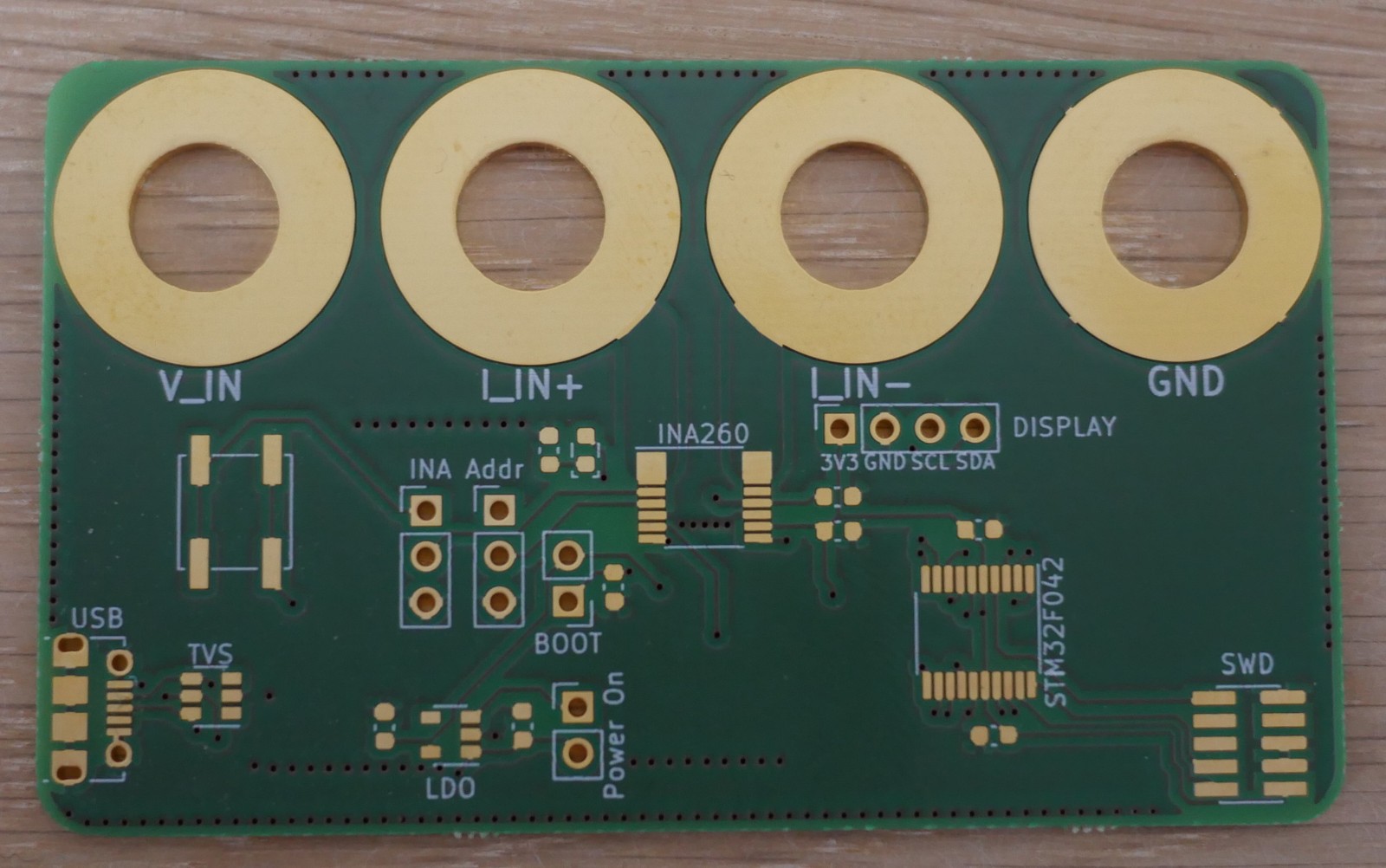

MCUmeter V1 INA260: monitor de tensión, corriente y potencia (placa de circuito impreso sin componentes)

Fabricado por DIYIPCB utilizando el diseño de hardware abierto de therealprof/MCUmeter-hardware. Versión seleccionada: V1.

Funciones de diseño

Diseño de una placa de medición que lee la tensión, la corriente y la potencia mediante un INA260 y puede mostrar los resultados en una pantalla OLED I2C externa.

Aplicaciones típicas

Mediciones electrónicas de corriente continua, control de potencia y proyectos de instrumentación integrada.

Principales chips y componentes del diseño

Monitor de potencia INA260, microcontrolador STM32F042F6, regulador MIC5504-3.3 y protección USBLC6-2SC6.

En ellas se describe el diseño una vez montado. Los componentes no se suministran con la placa de circuito impreso sin montar, y es posible que se necesite firmware o software de host.

Lo que recibirás

Una placa de circuito impreso sin componentes. US$2.00 por placa. Quedan excluidos la pantalla OLED, los conectores y todos los componentes electrónicos. Destinada a mediciones de tensión continua positiva según los límites establecidos; no es un instrumento de medición de la red eléctrica.

Las imágenes son referencias de diseño preliminares y pueden mostrar componentes o accesorios que no están incluidos. El color de la máscara de soldadura puede variar.

Detalles de la placa de circuito impreso y del pedido

• Capas de cobre: 2
• Espesor nominal del tablero: 1,6 mm
• Plazo de producción de la placa de circuito impreso: 2-3 días; el tiempo de tránsito del envío es adicional.
• Peso estimado del envío: 50 g por placa, incluido el margen para el embalaje.

Servicio integral de montaje de placas de circuito impreso (PCBA)

DIYIPCB ofrece suministro de componentes, ensamblaje SMT, soldadura manual y de orificio pasante, y envíos internacionales. Para una placa ensamblada, envíenos la cantidad requerida y cualquier requisito de firmware, pruebas o accesorios. El plazo de producción de PCBA es de 5 a 10 días, sujeto a la disponibilidad de componentes y la confirmación del alcance del ensamblaje. El precio de la PCBA se confirma mediante cotización.

Ponte en contacto con nosotros para PCBA o por correo electrónico service@diyipcb.com.

Archivos de diseño y fabricación de código abierto

• Proyecto original, documentación y código fuente
• Directorio de archivos de fabricación seleccionado
• Licencia de origen

Licencia y atribución

Licencia de diseño: BSD de 3 cláusulas. A continuación se reproducen los avisos de derechos de autor originales. DIYIPCB es un fabricante independiente y no cuenta con el respaldo del proyecto original.
