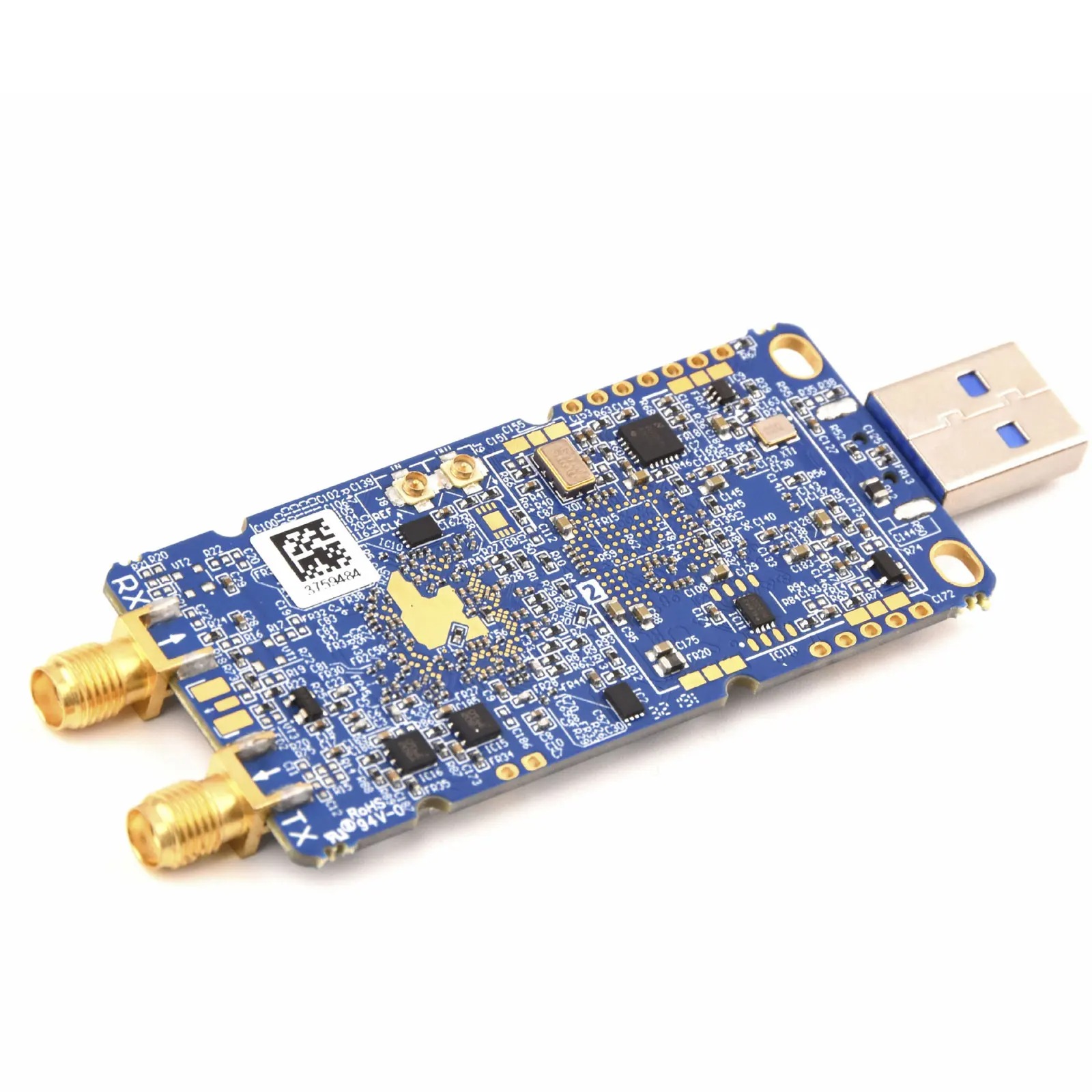

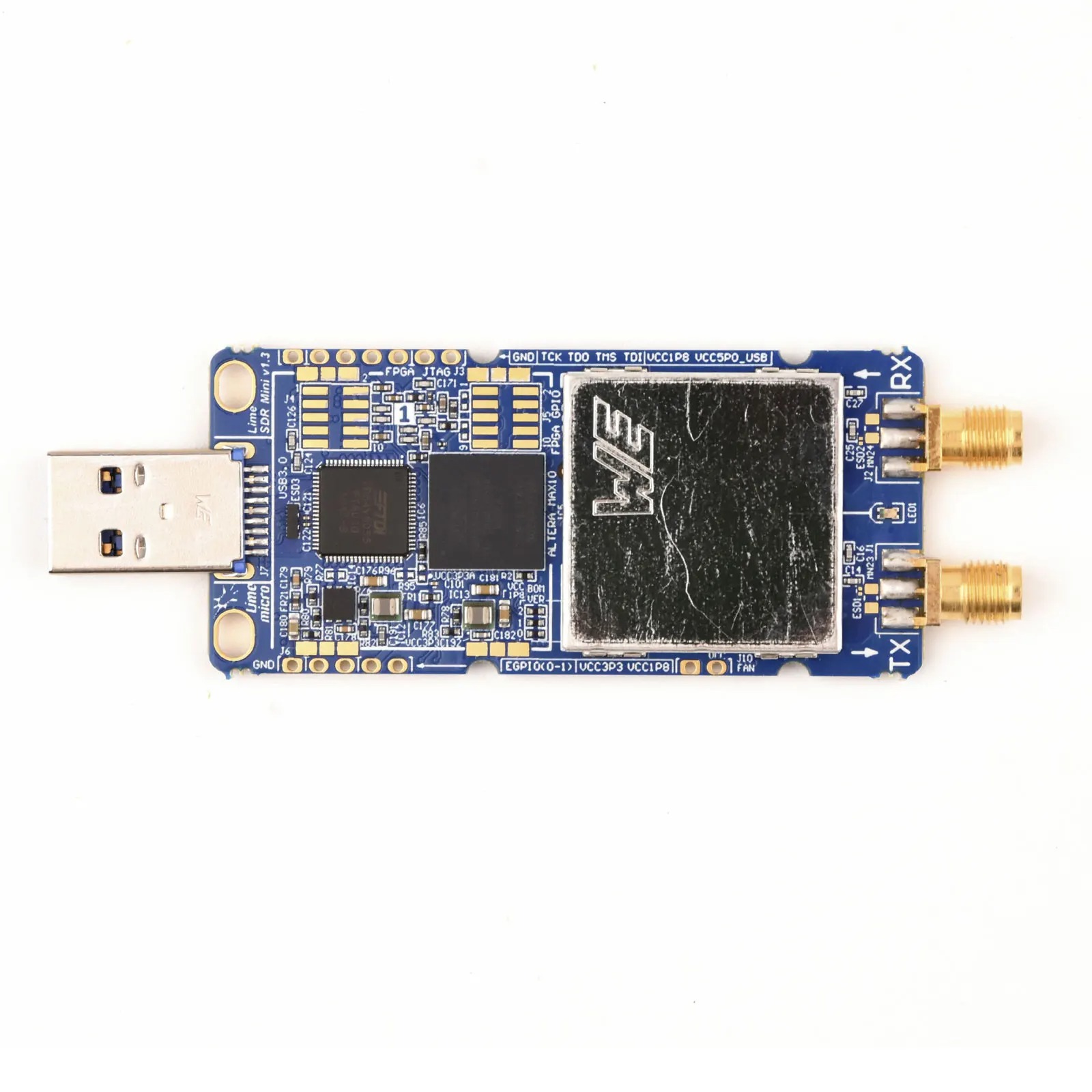

Placa de desarrollo de código abierto para transceptor de radio definido por software LimeSDR Mini, versión 2.0

Descripción

Descripción:

– El LimeSDR y el LimeSDR Mini pertenecen a la misma familia de radios definidas por software. Uno no reemplaza al otro, sino que se complementan.
En resumen, el LimeSDR Mini es una versión más pequeña y económica del LimeSDR original. Sin embargo, conserva un rendimiento excepcional: en esencia, el LimeSDR Mini utiliza el mismo transceptor de radio LMS7002M que su hermano mayor. El Mini cuenta con dos canales en lugar de cuatro y, a petición popular, conectores SMA en vez de conectores micro U.FL.

Características y especificaciones:

– Transceptor de RF: Lime Micro-systems LMS7002M
– FPGA: para Intel Altera MAX 10 (10M16SAU169C8G)
Encapsulado FBGA de 169 pines
16 K Les
Memoria M9K de 549 KB
Memoria flash de usuario de 2368 KB
4 bucles de enganche de fase fraccionarios (PLL)
45 multiplicadores de 18×18 bits
130 entradas/salidas de propósito general (GPIO)
Tensión de alimentación única
Función Flash
Configuración de FPGA mediante JTAG
– Memoria EEPROM: 2 x 128 KB para firmware y datos del microcontrolador del transceptor de RF
– Memoria flash: 1 memoria flash de 4 MB para datos
– Entradas/salidas generales del usuario:
2 LED de doble color (rojo + verde)
8 conectores GPIO para FPGA (3,3 V)
– Conectividad:
USB 3.0 Tipo A (controlador FTDI FT601)
2 conectores coaxiales RF (SMA) (cada uno conmutable entre bandas de alta y baja frecuencia)
Conector U.FL para fuente de reloj externa
Conectores GPIO de FPGA
Conector JTAG para FPGA
– Sistema de reloj:
VCTCXO integrado de 30,72 MHz
Posibilidad de ajustar el VCTCXO con el DAC integrado.
Entrada de reloj externa a través del conector U.FL
– Dimensiones del tablero: 69 mm x 31,4 mm
– Peso de la tabla: 20 gramos

El paquete incluye:

1 placa de desarrollo de código abierto LimeSDR Mini versión 2.0
