Módulo NFC Grove PN532 con antena NFC de 13,56 MHz. Compatible con comunicación sin contacto. Protocolos ISO14443 tipo A y tipo B. I2C UART.

Grove – NFC basado en el módulo PN532. Comunicación sin contacto a 13,56 MHz. Compatible con los protocolos ISO14443 Tipo A y Tipo B, así como con los protocolos de comunicación I2C o UART.

Descripción

Grove – NFC basado en el módulo PN532. Comunicación sin contacto a 13,56 MHz. Compatible con los protocolos ISO14443 Tipo A y Tipo B, así como con los protocolos de comunicación I2C o UART.

Características

Detección a larga distancia: La distancia máxima de funcionamiento para la detección de etiquetas NFC es de 28 mm, dependiendo del tamaño de la antena actual.

Frecuencia de radio de 13,56 MHz: Se utiliza para comunicaciones sin contacto a 13,56 MHz.

Compatibilidad con protocolos ISO14441: Compatibilidad con protocolos ISO14443 de tipo A y tipo B.

Conversión de interfaz I2C/UART: Interfaz de host compatible: I2C, UART (predeterminado)

Interfaz compatible con Grove: El producto garantiza la funcionalidad "Plug and Play" y puede ser versátil para diversas aplicaciones de Grove.

Descripción

La comunicación de campo cercano (NFC) es un conjunto de tecnologías inalámbricas de corto alcance. Se utiliza en aplicaciones cotidianas como sistemas de control de acceso y sistemas de pago móvil.

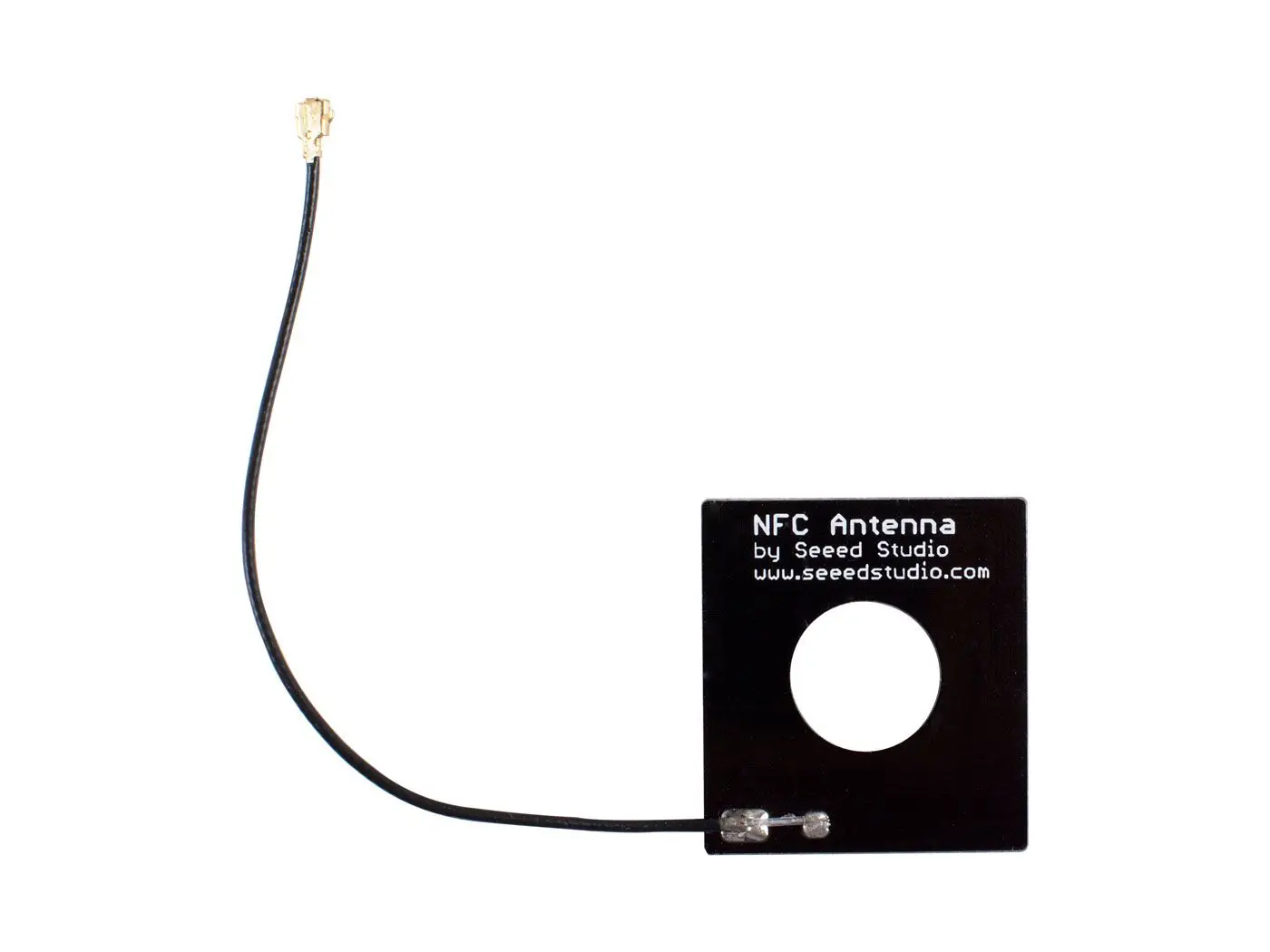

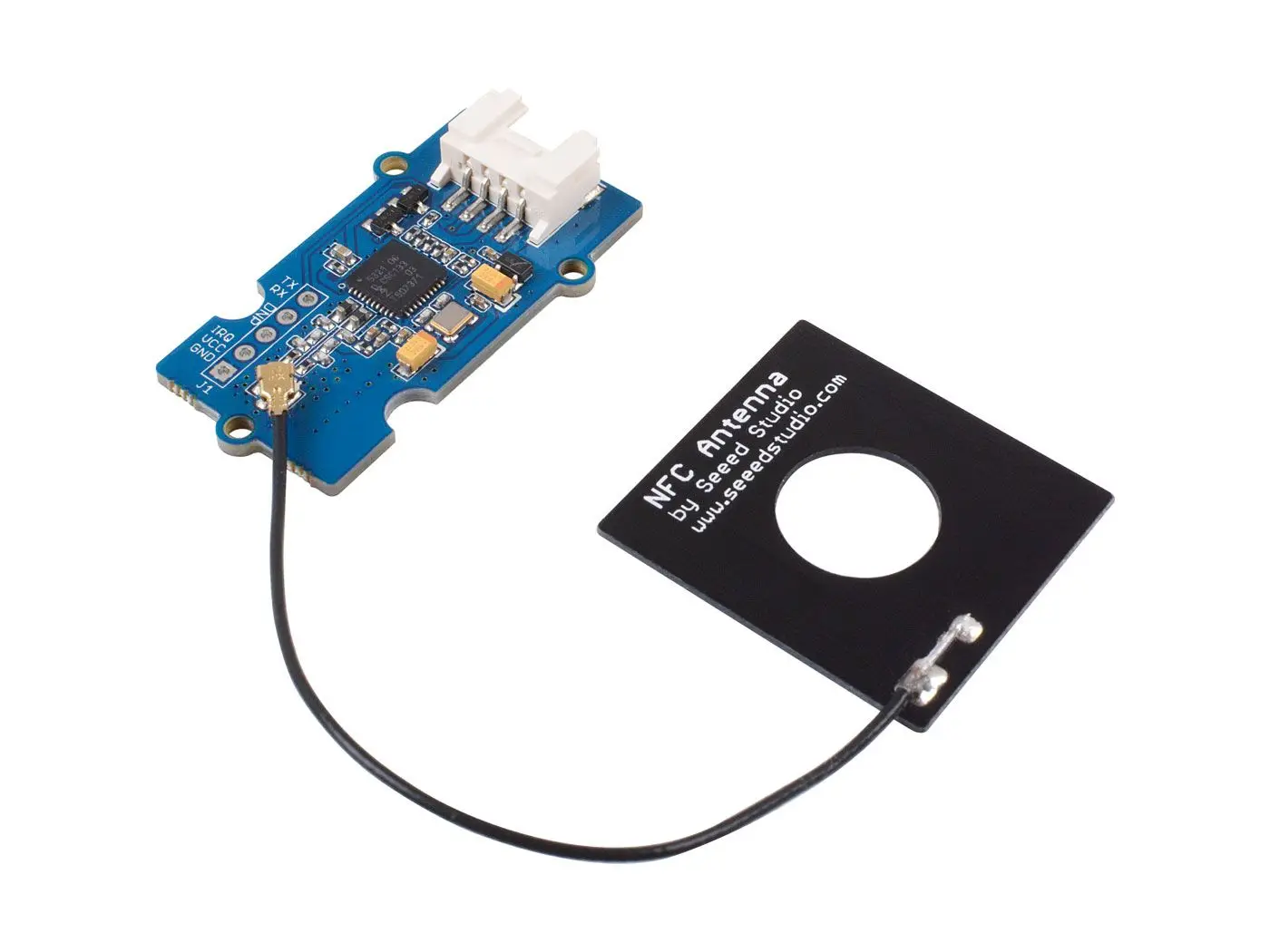

Grove NFC incorpora un módulo transceptor PN532 altamente integrado que gestiona la comunicación sin contacto a 13,56 MHz. Con este módulo, puede leer y escribir etiquetas de 13,56 MHz o implementar el intercambio de datos punto a punto con dos dispositivos NFC. Grove NFC está diseñado para utilizar los protocolos de comunicación I2C o UART, siendo UART el modo predeterminado. Además, incluye una antena PCB independiente que se puede extender fácilmente desde cualquier carcasa, lo que le permite diseñar el exterior de su proyecto con mayor libertad.

Hemos desarrollado más de 400 módulos Grove, que cubren una amplia gama de aplicaciones y satisfacen diversas necesidades. Haz clic para explorar la familia de sensores Grove y comienza a desarrollar tu idea con Grove. Para todos los usuarios de Grove (especialmente principiantes), ofrecemos documentos PDF con instrucciones. Descarga y lee el Prefacio – Primeros pasos e Introducción a Grove antes de usar el producto.

Solicitud

Sistema de control de acceso

Tarjeta de presentación eléctrica

Tarjeta IC

Hogar inteligente

Juguetes eléctricos

sistemas IoT

Pago NFC

Especificación

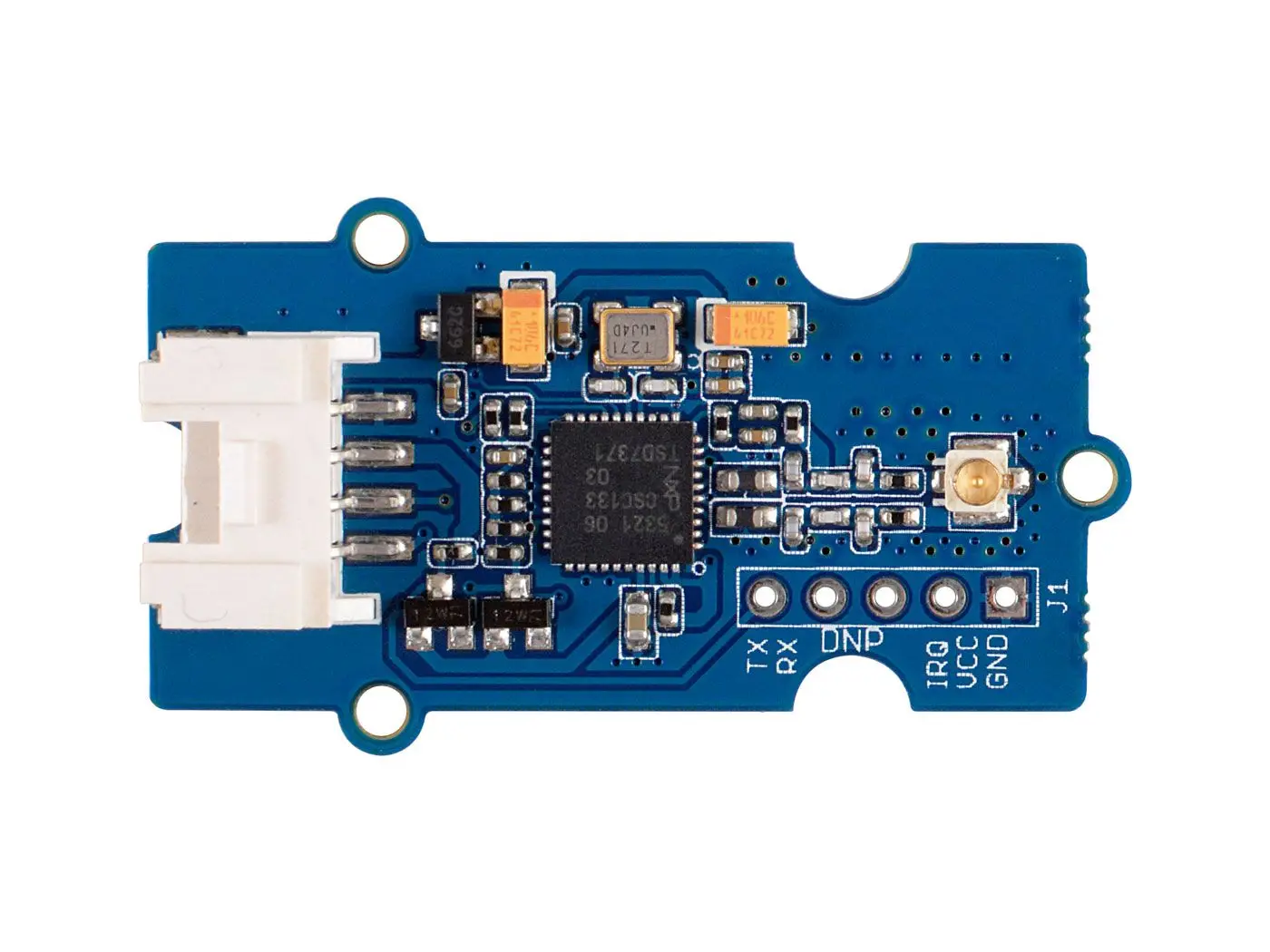

Descripción general del hardware

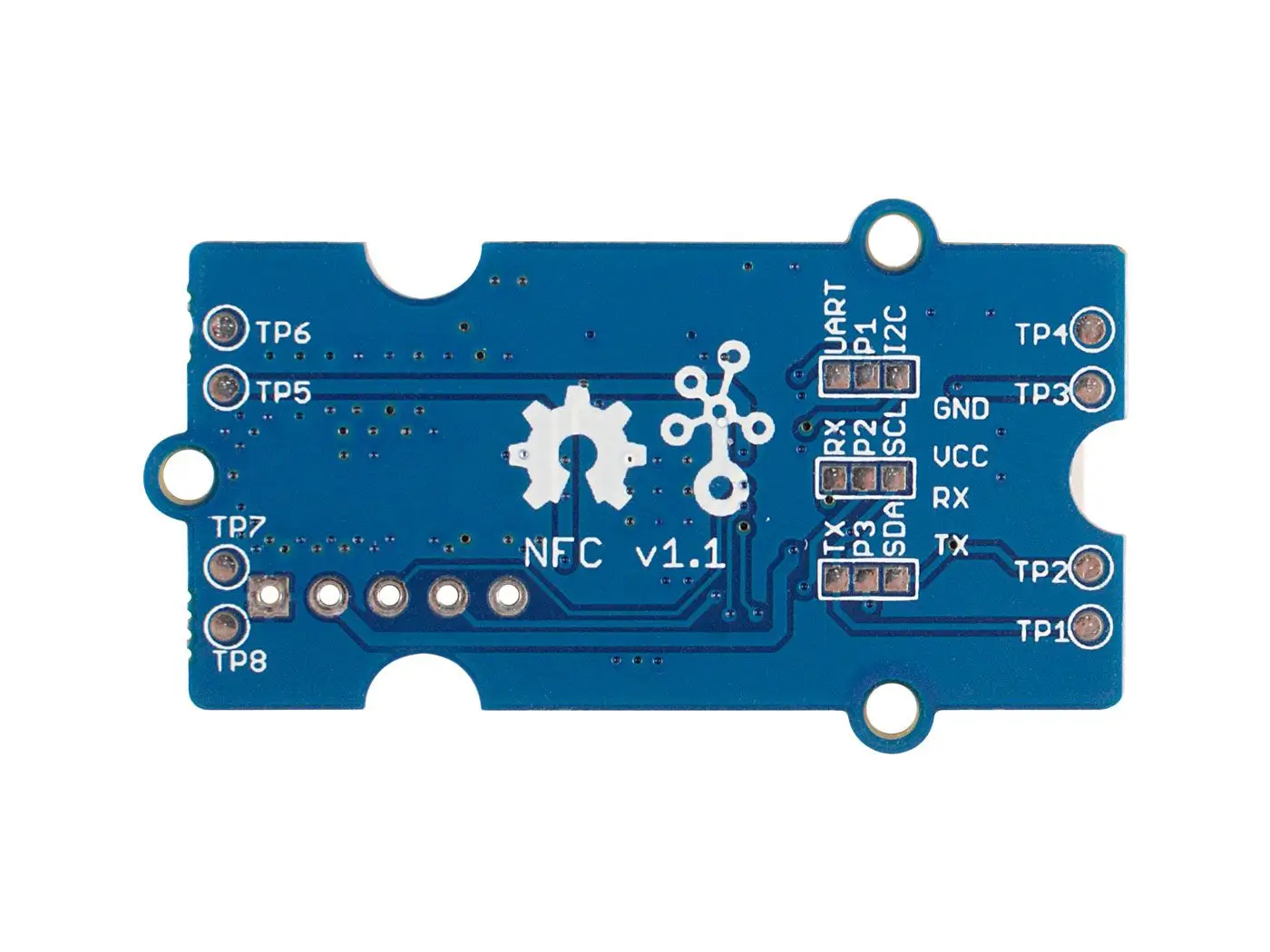

La configuración predeterminada es UART, si necesita cambiarla a I2C, entonces debería hacer algo de soldadura en primer lugar.

Corte las siguientes conexiones:

TP1 a UART

TP2 a RX

TP3 a TX

Suelde las siguientes conexiones:

TP1 a I2C

TP2 a SCL

TP3 a SDA

Lista de piezas
