Kit de desarrollo ESP32 Tipo C Rev. E — PCB / PCBA

Descripción

Plazo de producción de la placa de circuito impreso: 2-3 días. El tiempo de tránsito del envío es adicional.

Kit de desarrollo ESP32 tipo C — PCB/PCBA Rev. E

Una placa de circuito impreso sin componentes basada en el proyecto de código abierto «ESP32-Devkit-Type-C» de Tobias Schramm (TobleMiner). Elige entre una PCB sin montar o una PCBA montada mediante el selector de opciones de montaje.

Opción «solo PCB»: ¿qué incluye?

• 1 placa de circuito impreso sin componentes (Rev. E) por cada unidad comprada.
• No incluye el chip ESP32, otros componentes electrónicos, el conector USB-C, botones, conectores, cables ni carcasa.

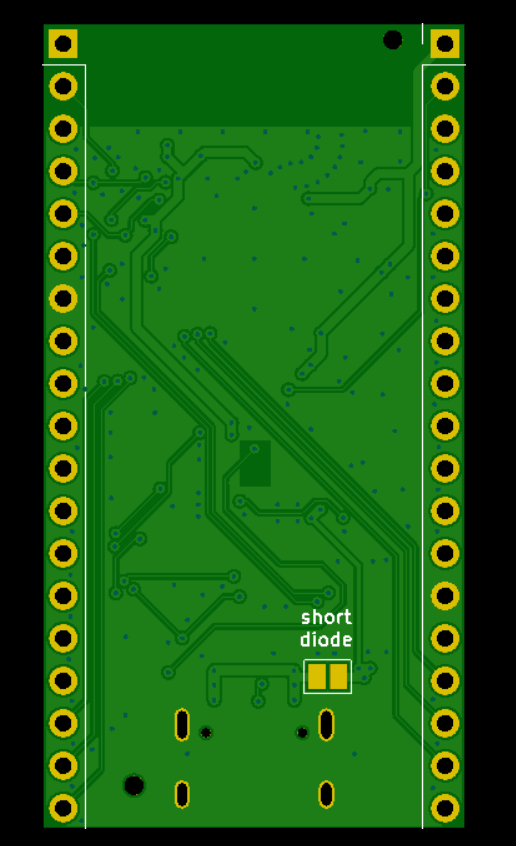

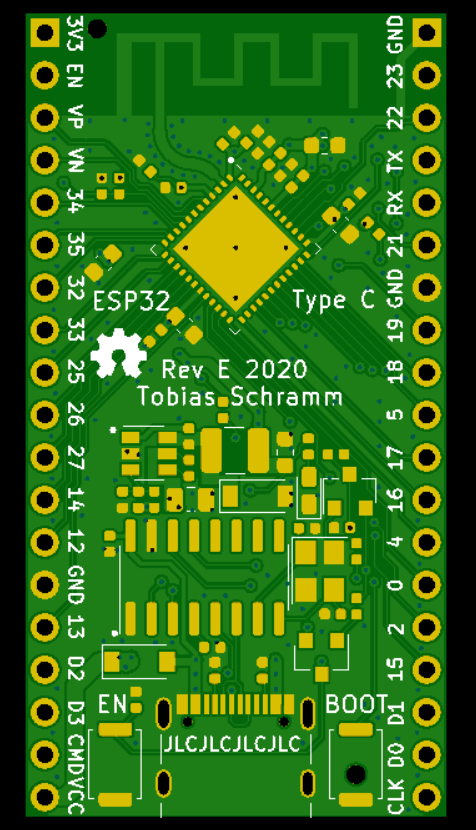

Las imágenes de la galería que se incluyen son representaciones de la placa de circuito impreso (PCB) por delante y por detrás, a modo de referencia de diseño; no son fotografías de un producto montado o probado.

Acerca del diseño

El diseño original incluye una interfaz USB tipo C, una disposición de pines compatible con el kit de desarrollo ESP32, un diseño más estrecho adaptado a las placas de pruebas, una antena integrada en la placa de circuito impreso y un puente para puentear el diodo de protección del USB. Todo ello describe el diseño completo; la placa de circuito impreso sin montar requiere componentes, montaje y una configuración adecuada antes de su uso.

Opción PCBA: placa montada

Seleccione PCBA para una placa ensamblada y soldada a 12,90 € por unidad (USD o $), con un peso de envío de 60 g. La PCBA se fabrica bajo pedido: la producción tarda de 5 a 10 días tras la confirmación del pago. El tiempo de envío es adicional. Los cables y la carcasa no están incluidos.

La galería muestra imágenes de simulación de placas de circuito impreso (PCB) sin componentes, no fotografías de la placa de circuito impreso ensamblada (PCBA). Para la instalación específica de conectores, la programación del firmware, las pruebas o requisitos personalizados, Contacta con DIYIPCB antes de realizar el pedido.

Proyecto de código abierto y documentación

• Proyecto original, archivos de diseño y documentación
• Licencia MIT original

Créditos del diseño: Copyright (c) 2020 Tobias Schramm. Placa de circuito impreso suministrada por DIYIPCB. Esta publicación no implica el respaldo del diseñador original.

El 5% de las ventas netas de productos que cumplen los requisitos se destina al Fondo de Hardware Abierto DIYIPCB, sin coste adicional para el cliente.
