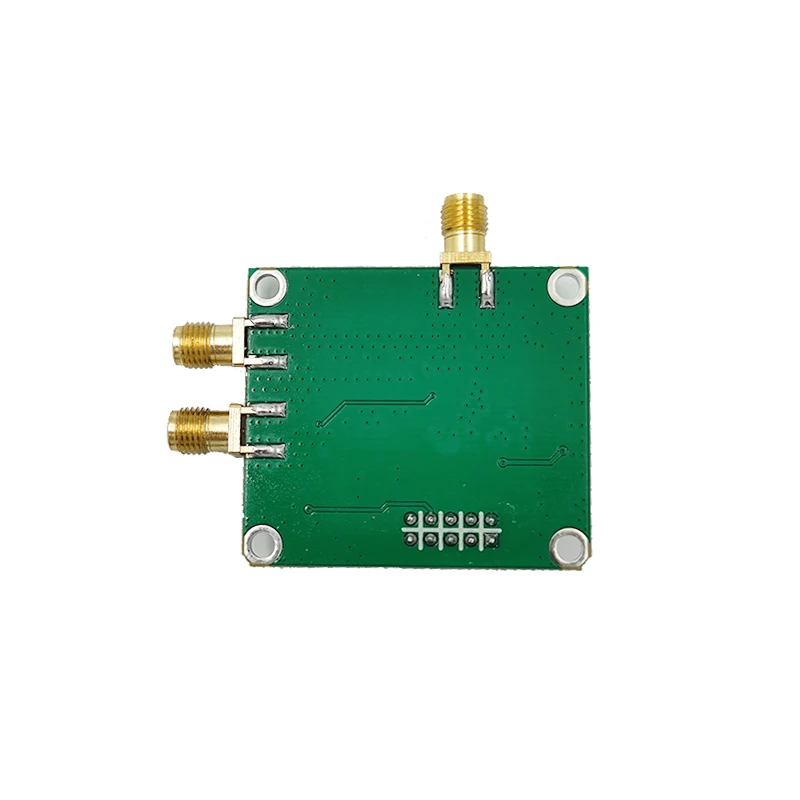

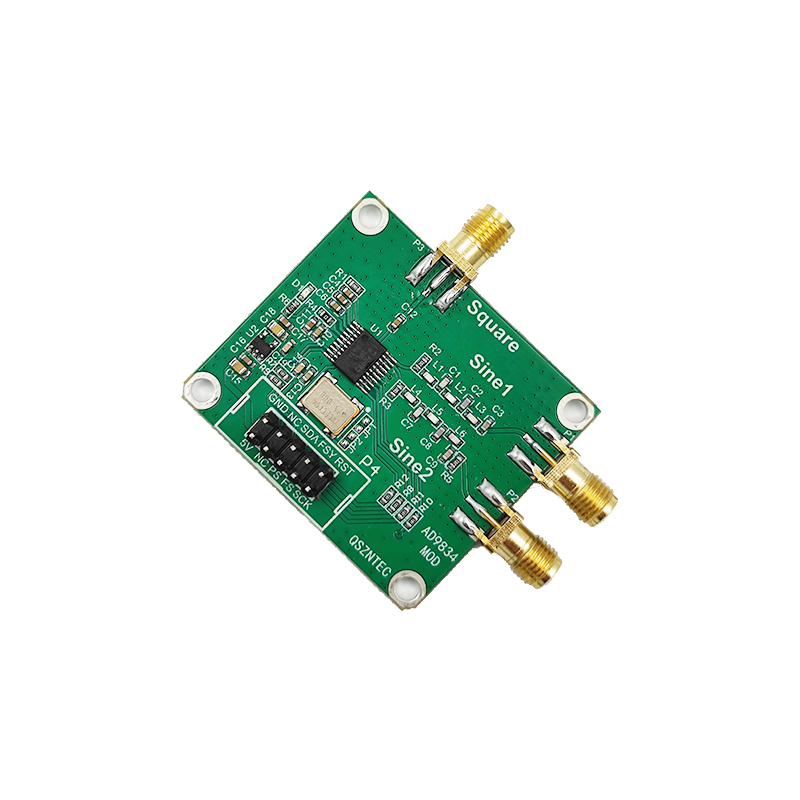

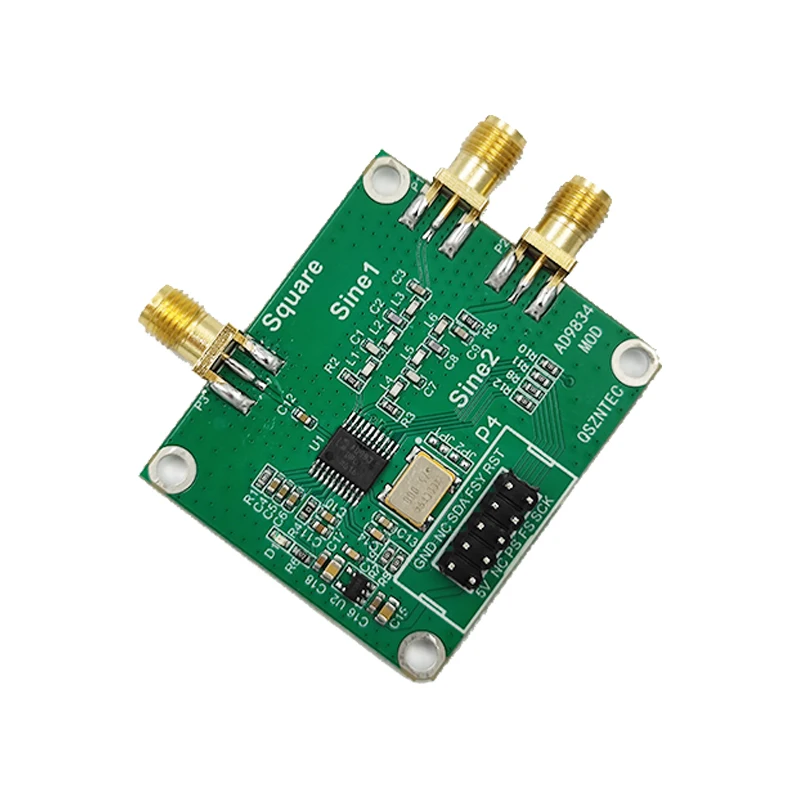

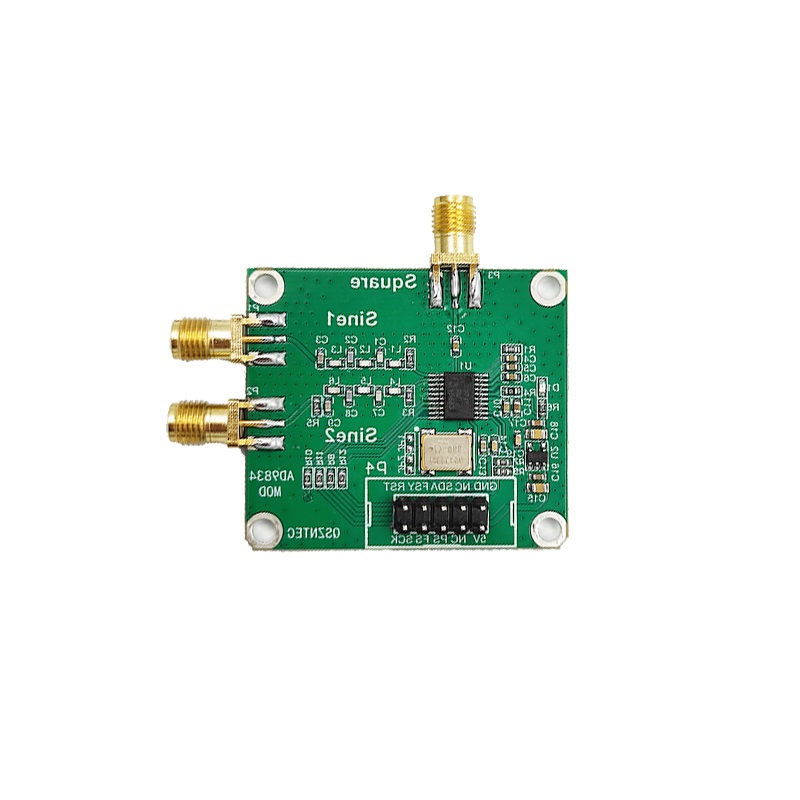

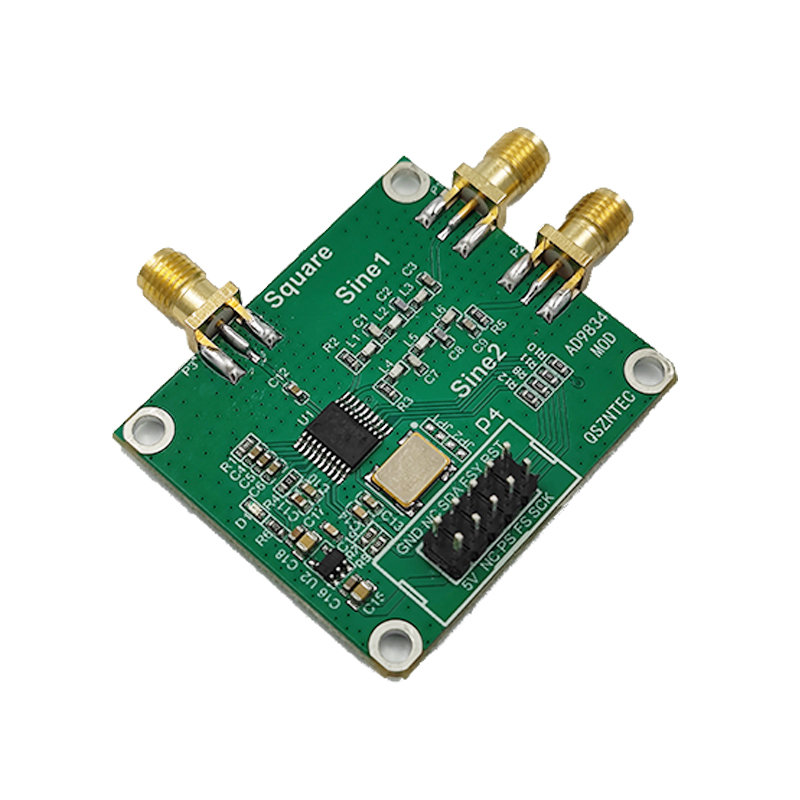

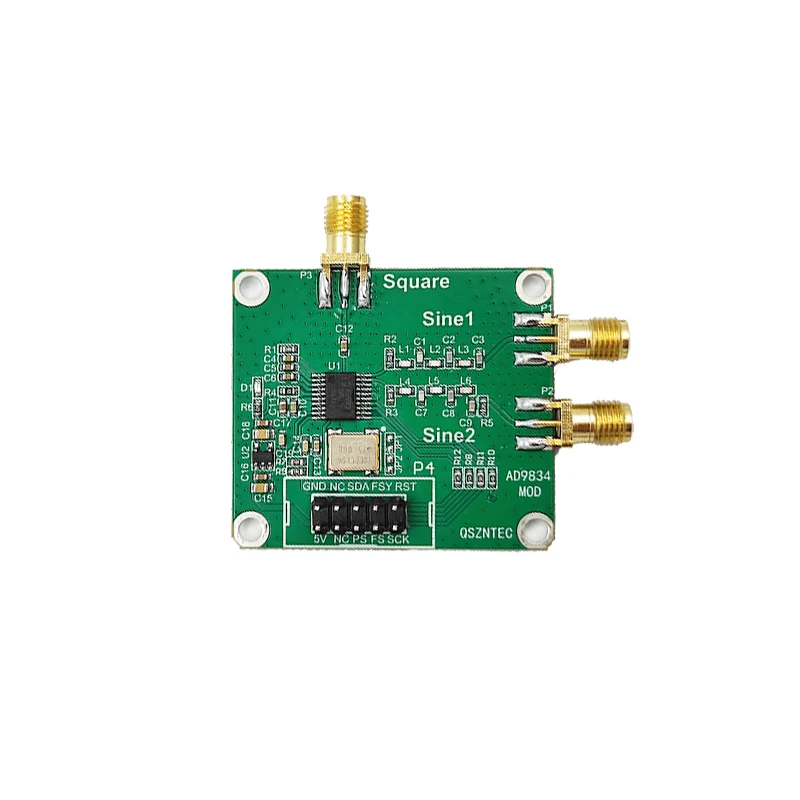

Módulo generador de señal DDS AD9834 para fuentes de señal de hasta 37,5 MHz. Generador de onda sinusoidal, triangular y cuadrada.

Descripción

Características:

• El AD9834 es un dispositivo DDS de 75 MHz y bajo consumo capaz de generar señales sinusoidales y triangulares de alto rendimiento. Además, integra un comparador en el chip que permite la generación de señales cuadradas para la generación de reloj. Con una tensión de alimentación de 3 V, su consumo de energía es de tan solo 20 mW, lo que lo hace ideal para aplicaciones con requisitos de consumo energético estrictos.

• El AD9834 ofrece funciones de modulación de fase y frecuencia. Su registro de frecuencia es de 28 bits y, con una frecuencia de reloj de 75 MHz, alcanza una resolución de 0,28 Hz. De igual forma, con una frecuencia de reloj de 1 MHz, el AD9834 logra una resolución de 0,004 Hz. La modulación de frecuencia y fase se realiza mediante la interfaz serie, cargando el registro y, posteriormente, mediante software o los interruptores de los pines FSELECT/PSELECT del dispositivo.

• El AD9834 se comunica mediante una interfaz serie de tres hilos para la escritura de datos. Esta interfaz funciona a frecuencias de reloj de hasta 40 MHz y es compatible con los estándares de procesamiento de señales digitales y microcontroladores. El dispositivo requiere una fuente de alimentación de 2,3 V a 5,5 V. Las secciones analógica y digital son independientes, por lo que se puede utilizar una fuente de alimentación diferente; por ejemplo, AVDD puede alimentarse con 5 V y DVDD con 3 V.

• El AD9834 cuenta con un pin de control de suspensión (SLEEP) para gestionar el modo de bajo consumo desde el exterior. De esta forma, ninguna parte del dispositivo se apaga, minimizando así el consumo de energía. Por ejemplo, al generar una señal de reloj, se puede apagar el convertidor digital-analógico (DAC). El dispositivo utiliza un encapsulado TSSOP de 20 pines.

• Se utiliza para la excitación de frecuencia/generación de forma, ajuste de fase de frecuencia y modulación, sistemas de RF/comunicación de baja potencia, medición de líquidos y aire, aplicaciones de sensores, detección de proximidad, movimiento y defectos, pruebas y equipos.
