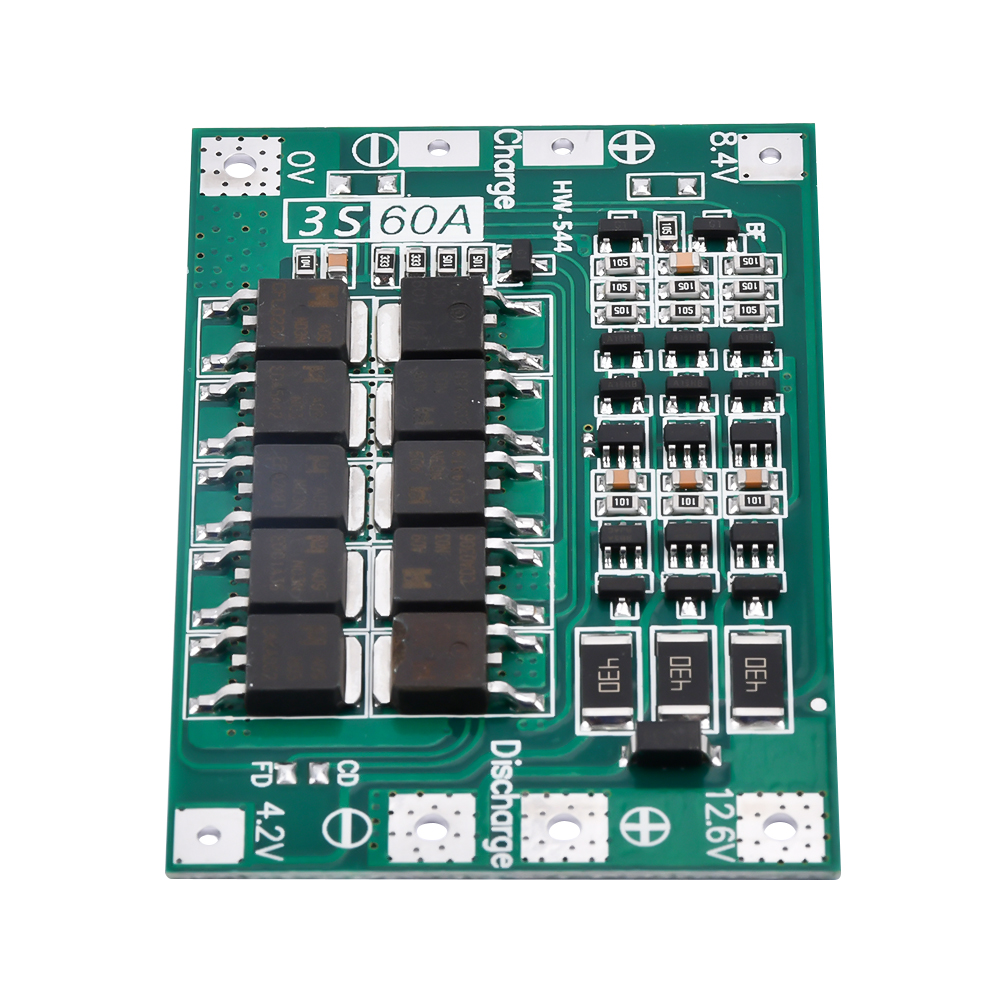

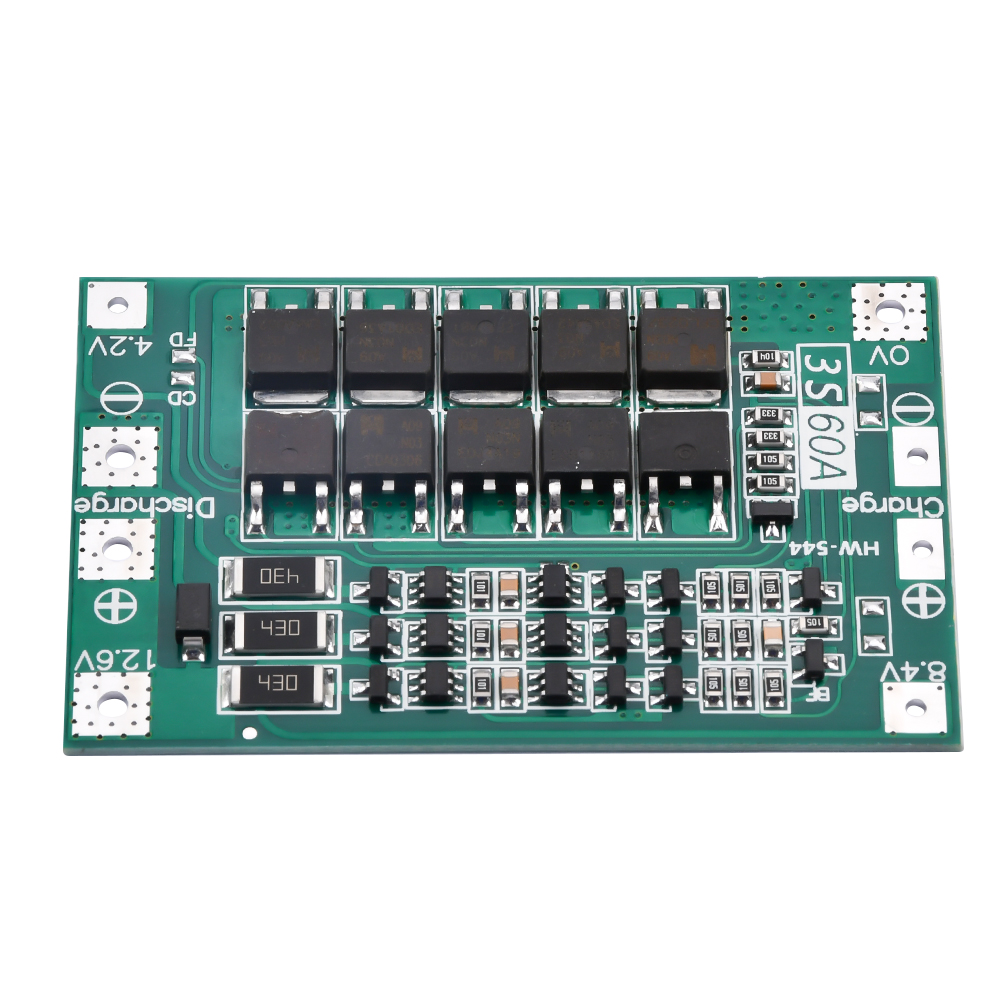

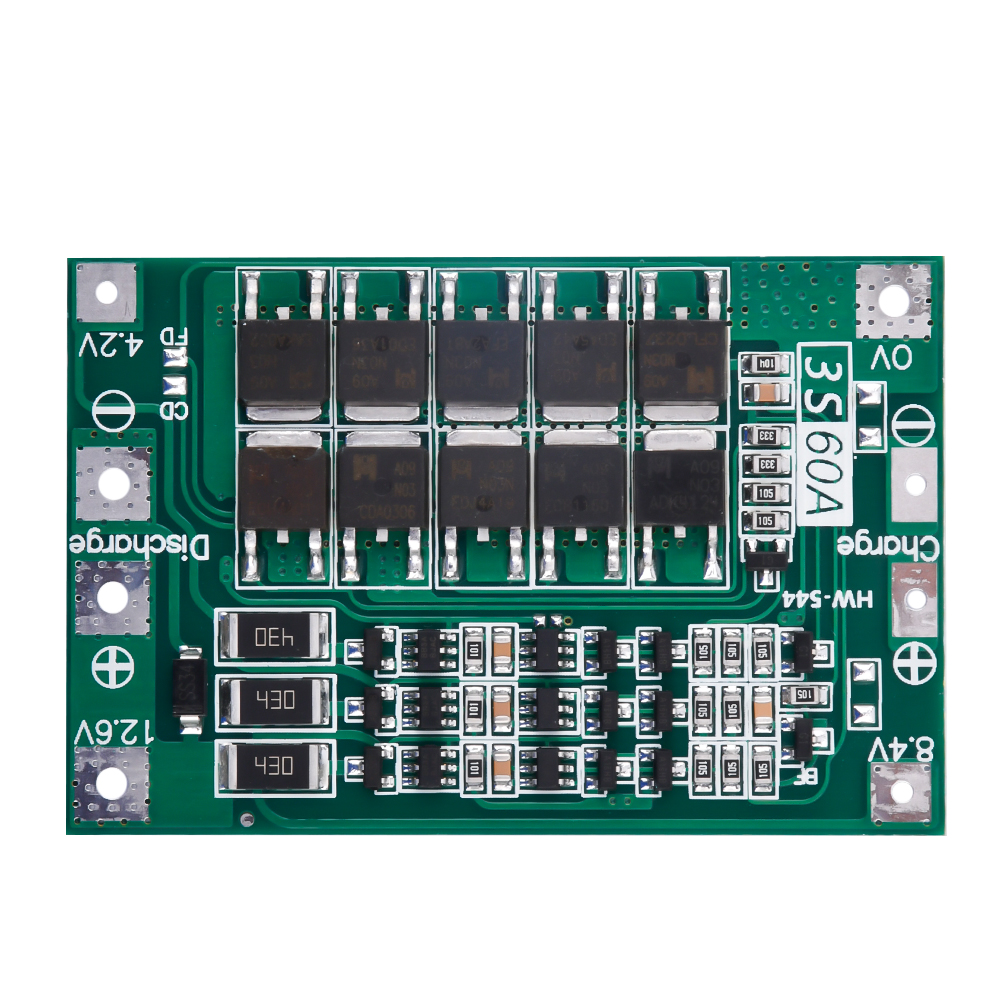

Placa de protección de carga de batería de litio 3S 60A, módulo ecualizador activo de puerto dividido, sistema de gestión de batería (BMS)

Descripción

Características del producto:

Alta precisión

Operación sencilla

Funcionalidad potente

Tamaño compacto

Fácil de usar



Especificaciones del producto:

Nombre del producto: Placa de protección para batería de litio de 3 celdas, 12,6 V y 60 A (carga balanceada)

Número de modelo: HW-544

Voltaje de carga: CC 12,6 V~14 V

Corriente de descarga continua: Máx. 60 A (Reduzca la corriente de carga si el módulo se sobrecalienta debido a una refrigeración deficiente).

Corriente de carga continua: Máx. 10 A

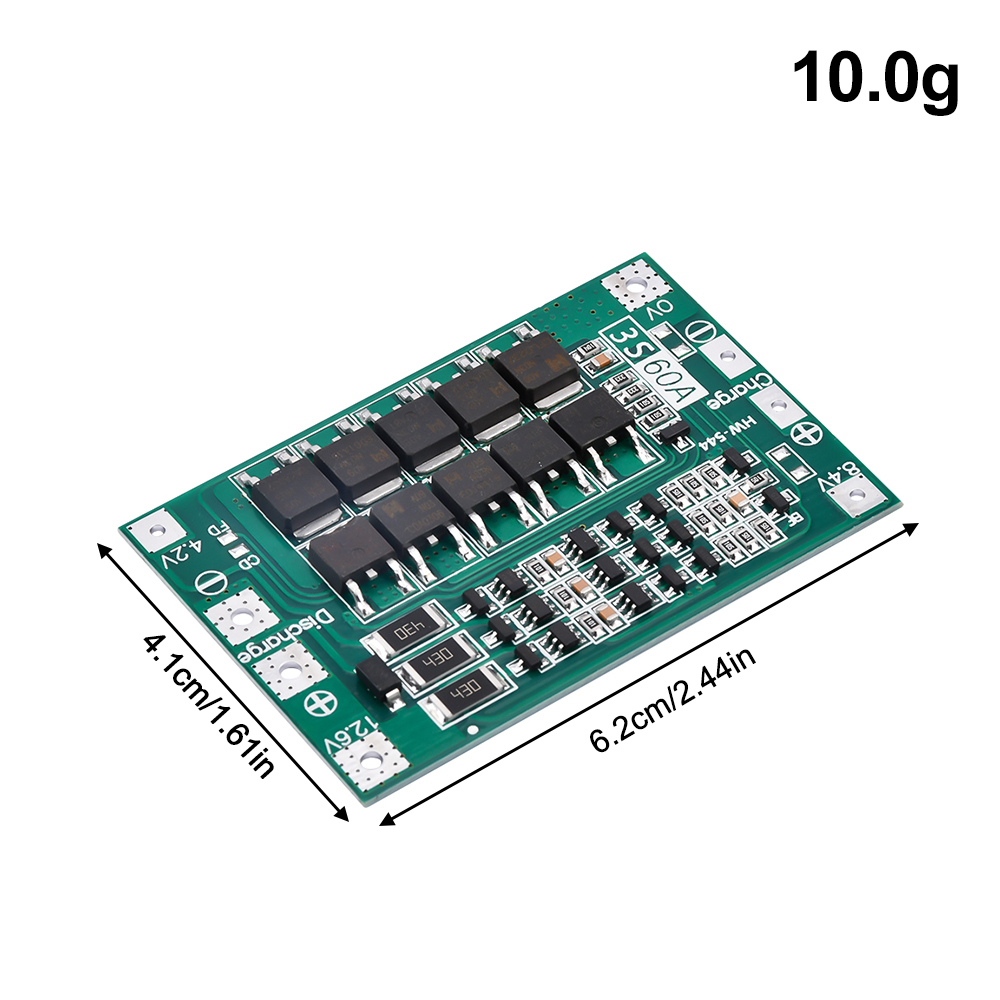

Dimensiones: 41*62*3,4 mm

Peso: 9,8 g



Nota 1: Para arrancar correctamente el taladro eléctrico se requieren 3 baterías de 10C-20C o 6 baterías de 5C-10C (modelos de baterías recomendados: VTC4, VTC4A, VTCSA, VTC6). Utilice un cable de conexión de 12,6 V con hilo de cobre de 4 mm² o superior (¡NO UTILICE CABLES NIQUELADOS!).

Nota 2: ¡Para arrancar una motocicleta se requieren baterías de mayor capacidad! Utilice baterías de 6 celdas con una capacidad de 15C a 20C o de 12 celdas con una capacidad de 10C a 15C (modelos recomendados: SONY VTC4, VTC4A, VTC5A, VTC6). La motocicleta también debe contar con un circuito regulador de voltaje de carga.

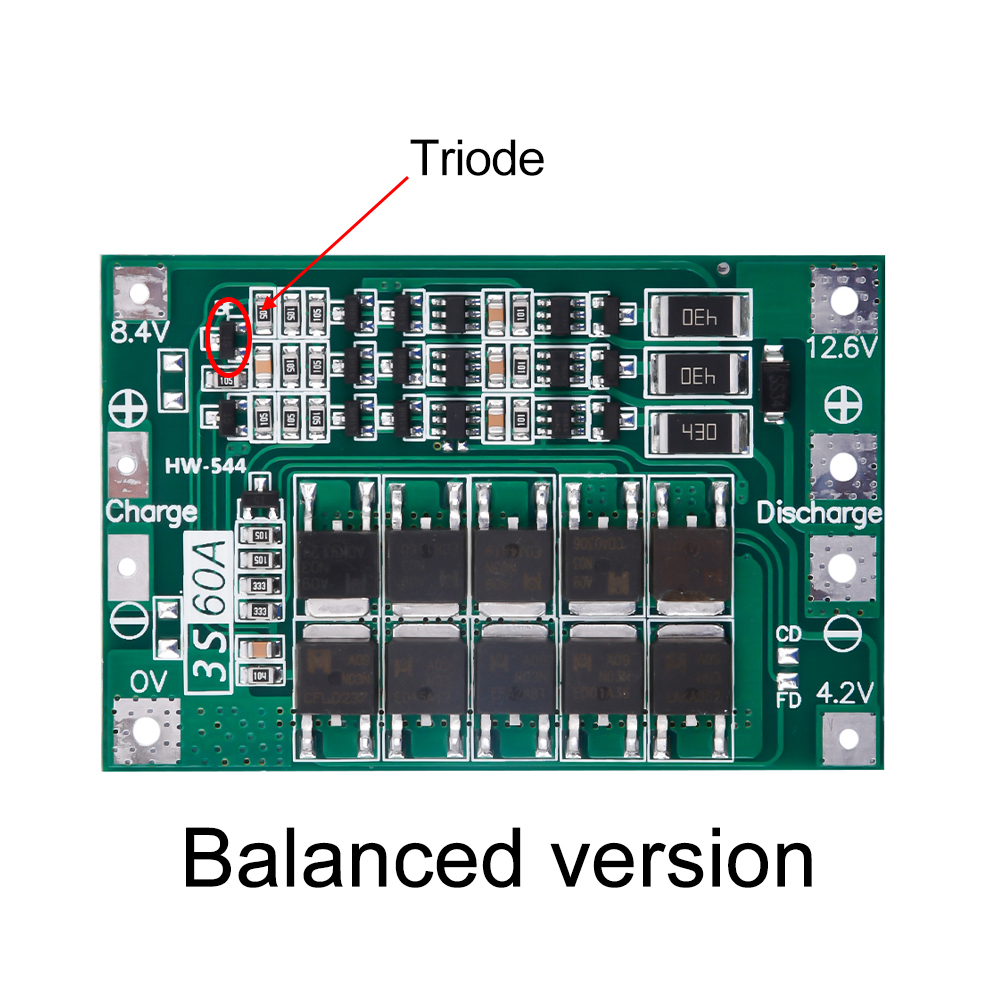

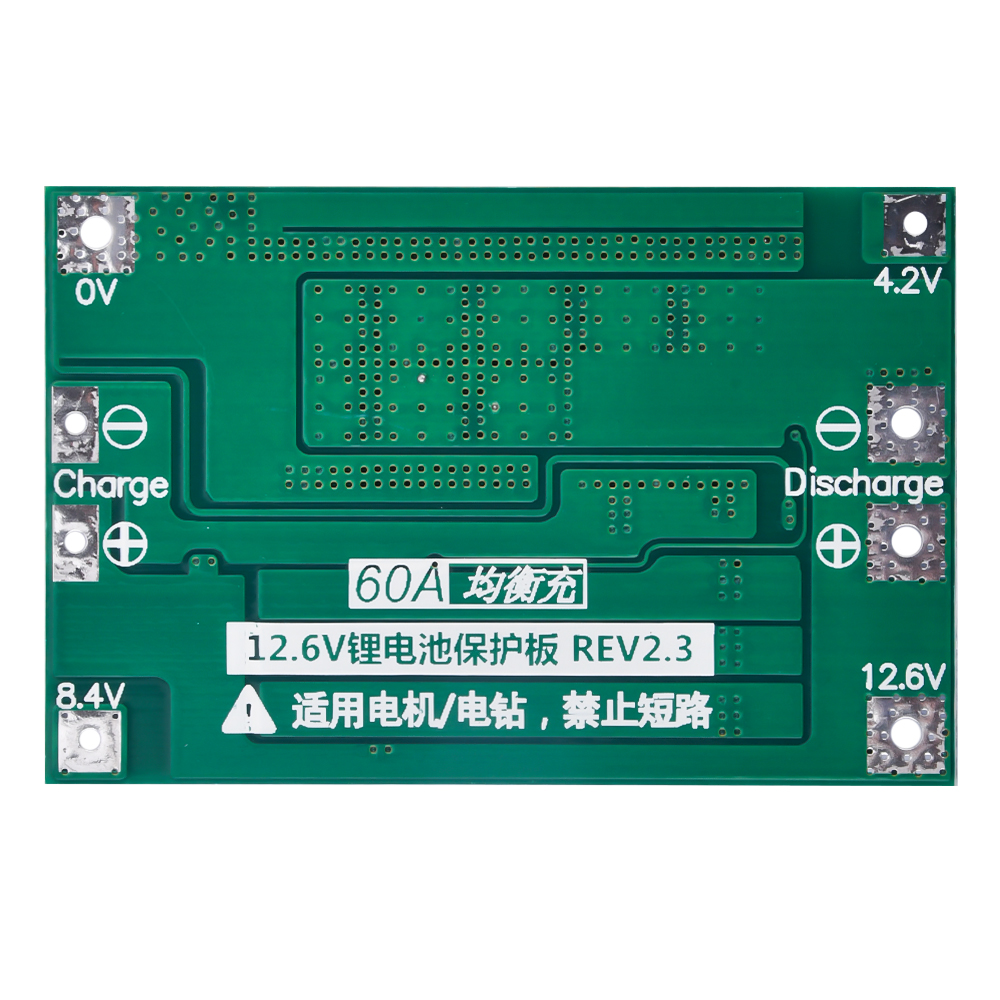

Nota 3: Siga estrictamente el diagrama para el cableado de las conexiones de 0 V, 4,2 V, 8,4 V y 12,6 V. Al soldar los cables, evite tocar cualquier componente de la placa y no provoque cortocircuitos intencionadamente.



Descarga del módulo: La batería está configurada en una disposición de 3 en serie. Las baterías conectadas deben soportar una corriente de descarga de 60 A, lo cual se logra mediante conexiones en paralelo o adquiriendo baterías con mayor capacidad de descarga. Por ejemplo, una batería de 2000 mAh con una tasa de descarga de 10C requiere solo 3 celdas en serie para alcanzar la corriente máxima de descarga de 60 A. Para una descarga estable, es necesaria una configuración de 3 en serie y 6 en paralelo, prestando especial atención a la disipación de calor, ya que la capacidad de la batería disminuirá rápidamente durante la descarga.

Carga de la batería del módulo:

Configuración de batería en serie 3, completamente cargada a 12,6 V.

Tensión de alimentación para la carga: CC 12,6~14V.

La corriente de carga depende del valor de corriente configurado en el cargador y de la capacidad de la batería, sin superar un máximo de 10 A.



Lista de productos:

1 placa de protección
