Balanceador activo capacitivo de 2A para baterías de litio Li-ion Lifepo4 LTO 3S 4S 6S 7S, ecualizador de 22AWG para proyectos de bricolaje de baterías.

Descripción

Características:
Corriente de ecualización de hasta 2 A, alta eficiencia y bajo consumo, estructura de circuito estable y confiable, eliminando el riesgo de fallas similares (la corriente de ecualización y la diferencia de voltaje de la batería varían).
La selección de condensadores cerámicos de alta frecuencia y baja impedancia, junto con la selección de componentes de alta calidad, contribuyen a mejorar el rendimiento y la fiabilidad (el aspecto, el embalaje y los parámetros del condensador pueden variar de un lote a otro).
Baja generación de calor, alta fiabilidad, alta precisión, adecuada para el funcionamiento de baterías integradas o para el mantenimiento de baterías, ecualización externa, precisión de ecualización de hasta 3 mV.
Conector de cableado, conector de cable de cobre puro 22AWG a juego (longitud del cable 30CM),

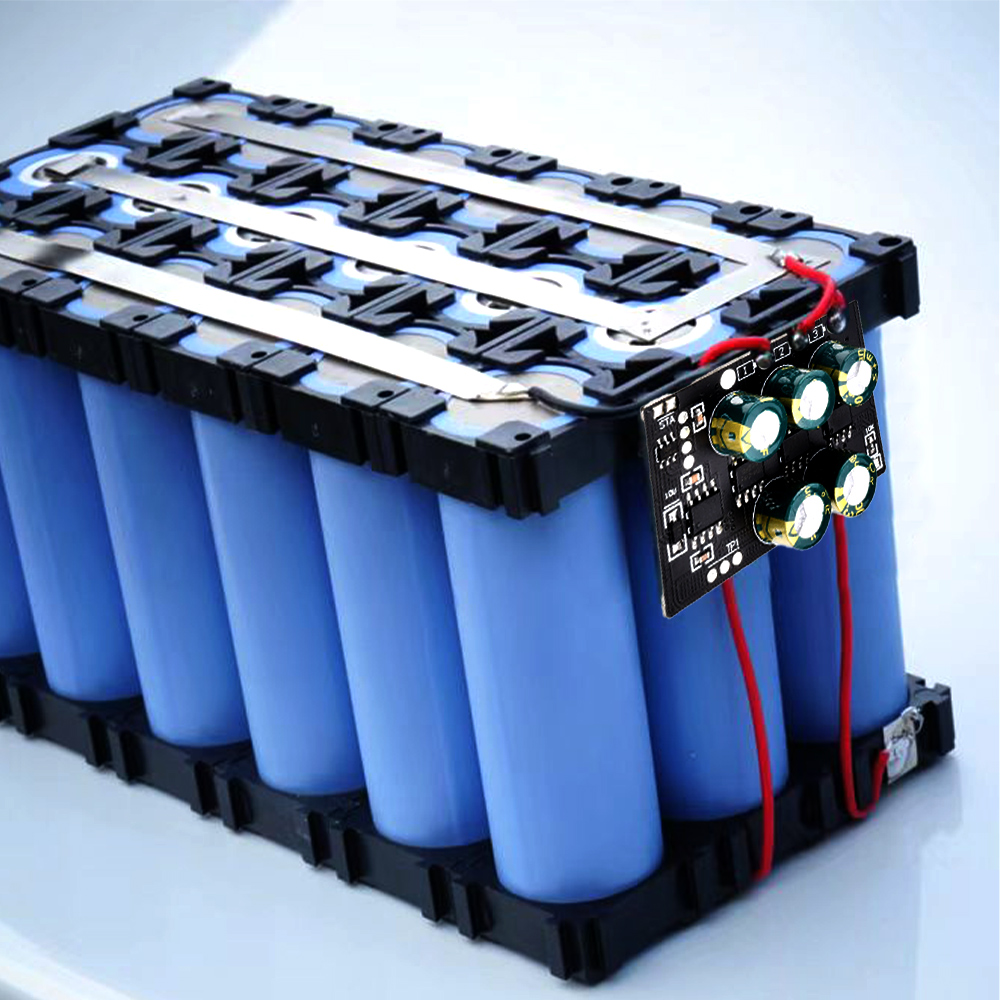

El módulo de ecualización activa capacitiva para baterías de litio se utiliza para equilibrar el voltaje entre paquetes de baterías de litio y no afecta el funcionamiento independiente de la placa de protección. Adecuado para el mantenimiento y el montaje de paquetes de baterías.

Presupuesto:

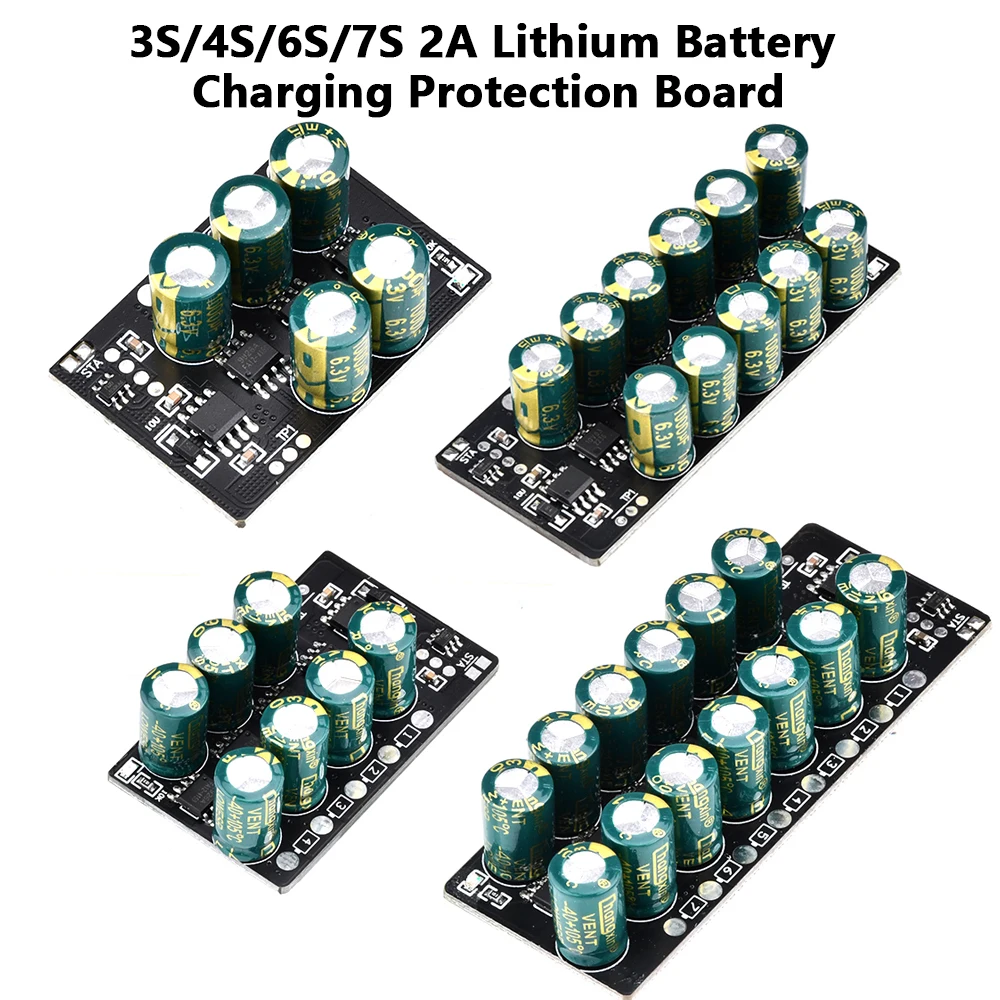

Especificaciones del producto: 3S/4S/6S/7S
Adecuado para baterías: fosfato de hierro y litio, litio universal ternario
Corriente de ecualización: 2 A máx. (diferente de la caída de tensión, la resistencia interna, la resistencia de línea, etc.)
Precisión de ecualización: 3 mV
Cable de soporte: 22AWG, aproximadamente 30 cm.
Instrucciones de cableado:
Cableado 3S: 4
Cableado 4S: 5
Cableado 6S: 7
Cableado 7S: 8

Preguntas frecuentes:
P1: Diferencias entre productos similares
A1: Ecualización pasiva resistiva (ventajas: económico, tamaño reducido, estable; desventajas: baja eficiencia, gran calentamiento)
Ecualización activa inductiva (ventajas: precio asequible, tamaño reducido; desventajas: poca estabilidad, fácil rotura, precisión media)
Balanceo activo tipo transformador (ventajas: alta precisión, alta estabilidad; desventajas: volumen relativamente grande, precio elevado)
Ecualización activa capacitiva (ventajas: precio asequible, alta estabilidad, bajo calentamiento, alta precisión, alta eficiencia; desventajas: gran grosor del circuito).
P2: Normas de cableado
A2: Partiendo de 0V (polo negativo total) cableado directo, la suspensión de 0V (polo negativo total) en cualquier estado puede fácilmente provocar que las placas se quemen, ¡asegúrese de confirmar el orden de las líneas, un orden incorrecto quema las placas!
P3: Consecuencias de conectar el cable incorrecto
A3: El resultado es básicamente quemar la pizarra, y el “profesor” es demasiado confiado y fácil de volcar, por lo que la mejor política es operar con cuidado.
P4: Principio de uso del cable
A4: La especificación del cable correspondiente es 22AWG (0,3 metros cuadrados). La longitud es suficiente en principio, cuanto más corto, mejor.
P5: ¿Cuál es el consumo de energía del módulo?
A5: El consumo de energía del módulo es de tan solo 1,5 mA, lo que permite un funcionamiento prolongado sin necesidad de apagarlo. La luz permanece siempre encendida. Cuando el voltaje de la celda de la batería es inferior a 2,5 V, el módulo entra en el modo de protección de reposo para evitar la descarga excesiva de la batería (el consumo de energía en modo de reposo es de tan solo 5 μA).
P6: Igualar la corriente
A6: La corriente límite que puede soportar el módulo de ecualización es de 2 A, y la corriente no es tan grande cuando la diferencia de voltaje es pequeña o la resistencia interna de la batería o la resistencia de la línea de conexión es grande; la resistencia interna equivalente de la placa de 2 A es de 480 miliohmios, {corriente de ecualización total = voltaje de caída / (resistencia interna de la batería + resistencia de la línea de conexión + resistencia interna equivalente de la placa de ecualización)}.
P7: Temperatura de funcionamiento
A7: La eficiencia del circuito es muy alta, el valor calorífico es relativamente bajo y la temperatura general es de aproximadamente 30-45 grados Celsius.
P8: La vida útil de la placa de ecualización
A8: El producto se envía después de rigurosas pruebas, sin daños provocados por el hombre (como agua húmeda, conexión inversa fuera de secuencia, sobretensión, electricidad estática, etc.), la vida útil del condensador es de 3 a 5 años (reemplace el condensador cuando encuentre una protuberancia), los chips, resistencias y transistores generalmente duran más que la vida humana.

El paquete incluye:
Conjunto 1:

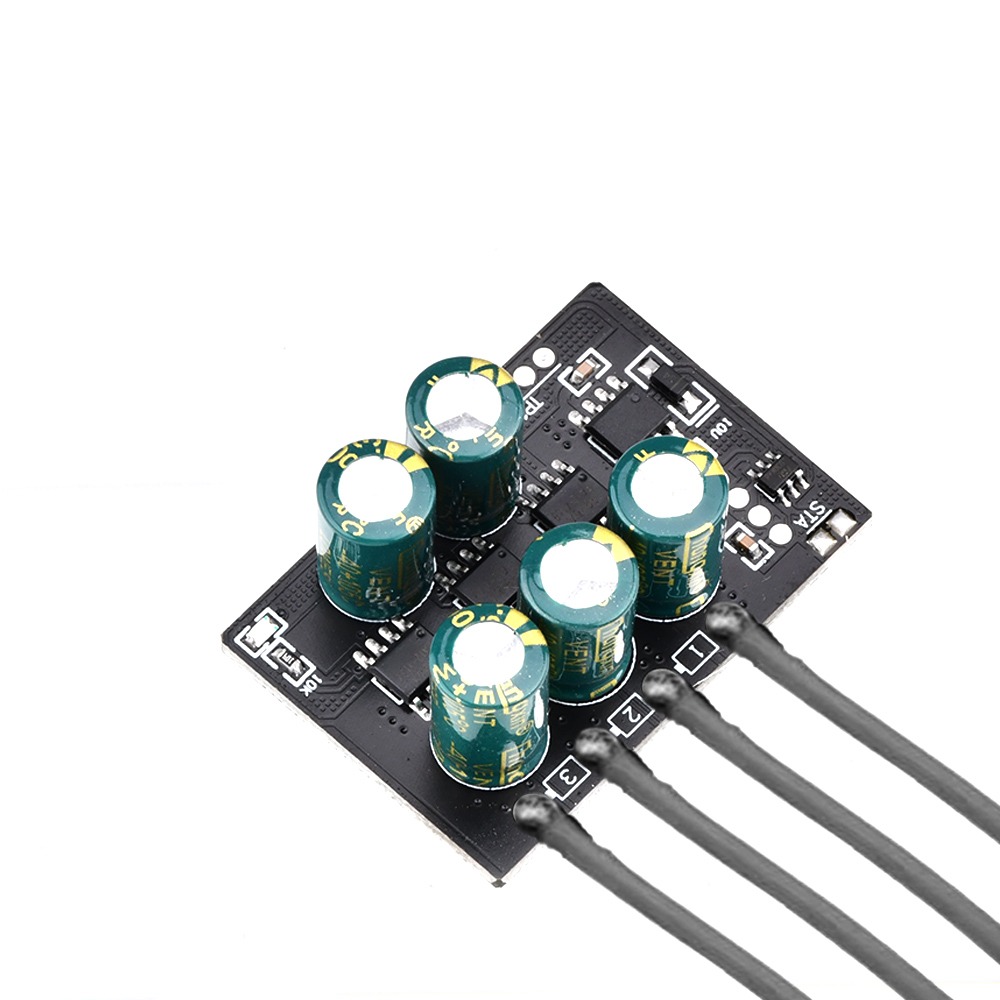

Cuerpo del circuito del módulo 1X3S
Cable de conexión 4X 22AWG aprox. 30 cm

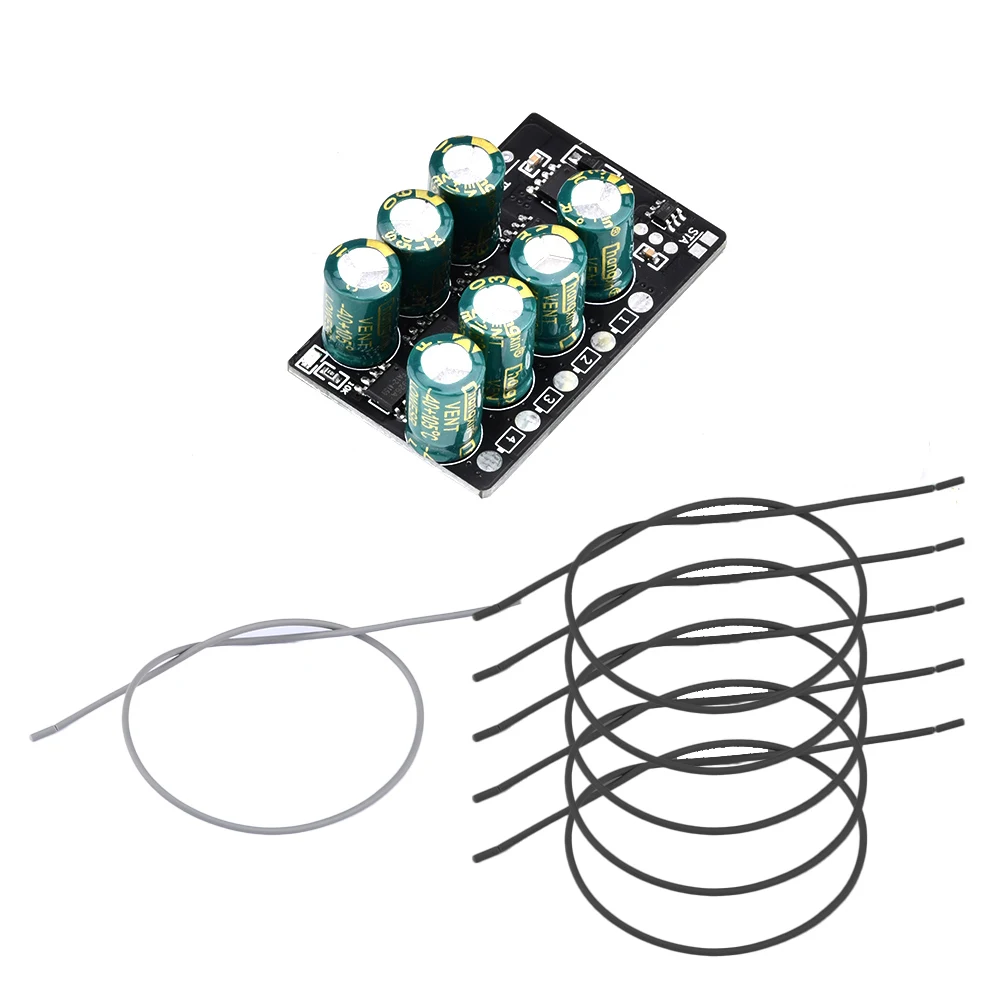

Conjunto 2:

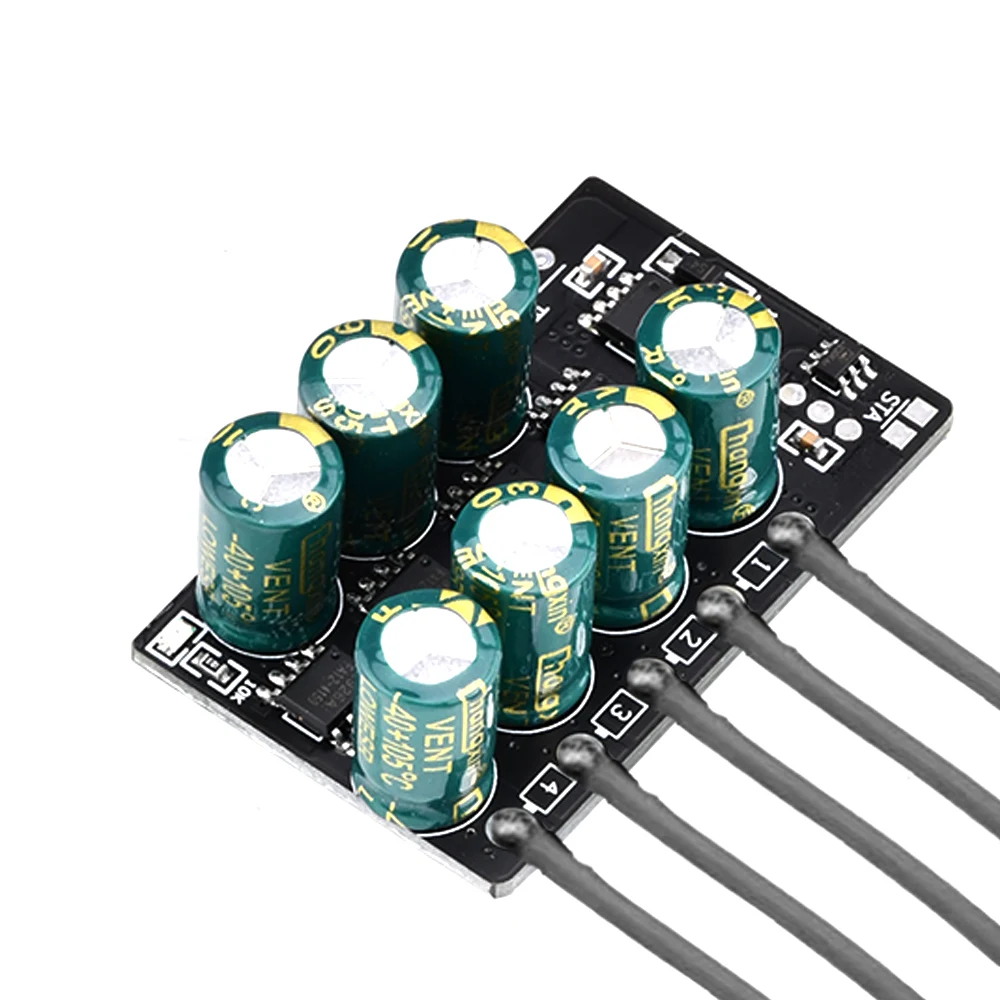

Cuerpo del circuito del módulo 1X4S
5 cables de conexión de 22 AWG, de unos 30 cm.
Tercer conjunto:
Cuerpo del circuito del módulo 1X6S
Cable 7X 22AWG aprox. 30 cm
Conjunto 4:

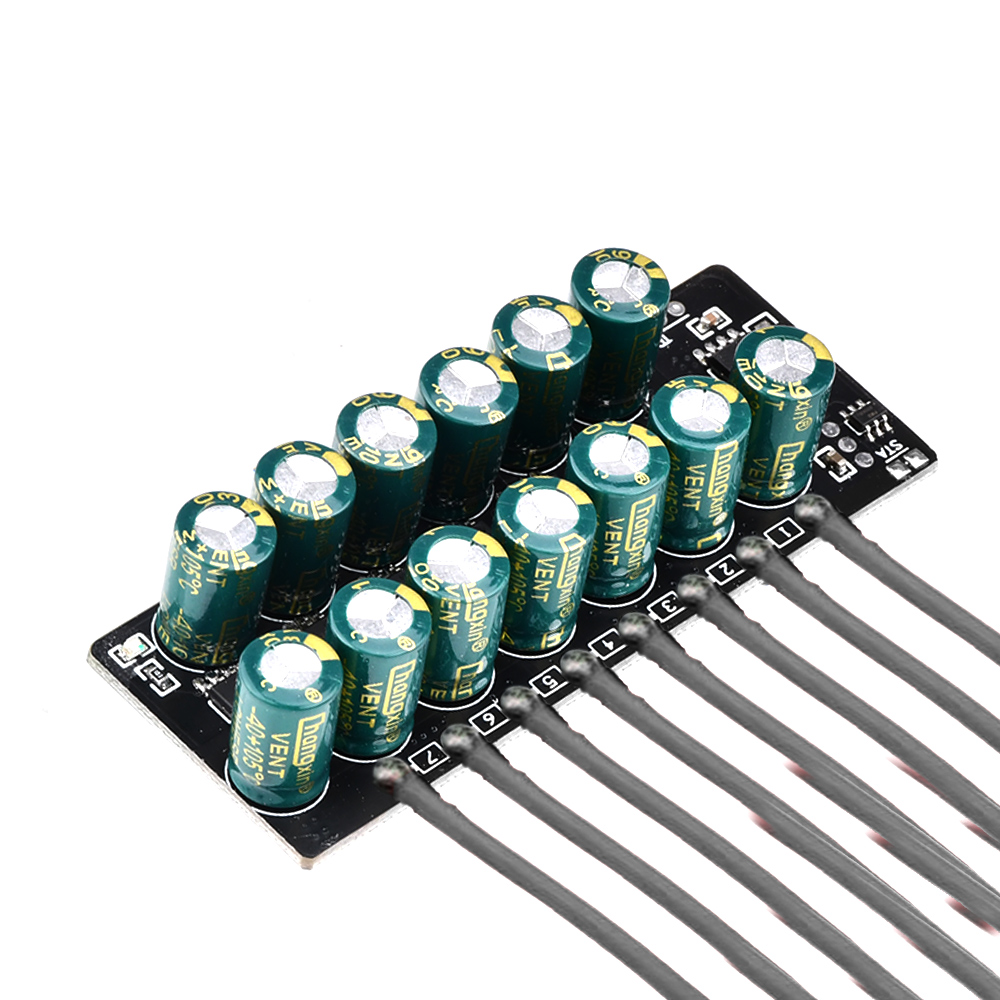

Cuerpo del circuito del módulo 1X7S
8 cables de 22 AWG, aproximadamente 30 cm.
