Módulo de pantalla LCD TFT táctil de 2,4/2,8 pulgadas y 320*240 píxeles para Raspberry Pi con entrada GPIO.

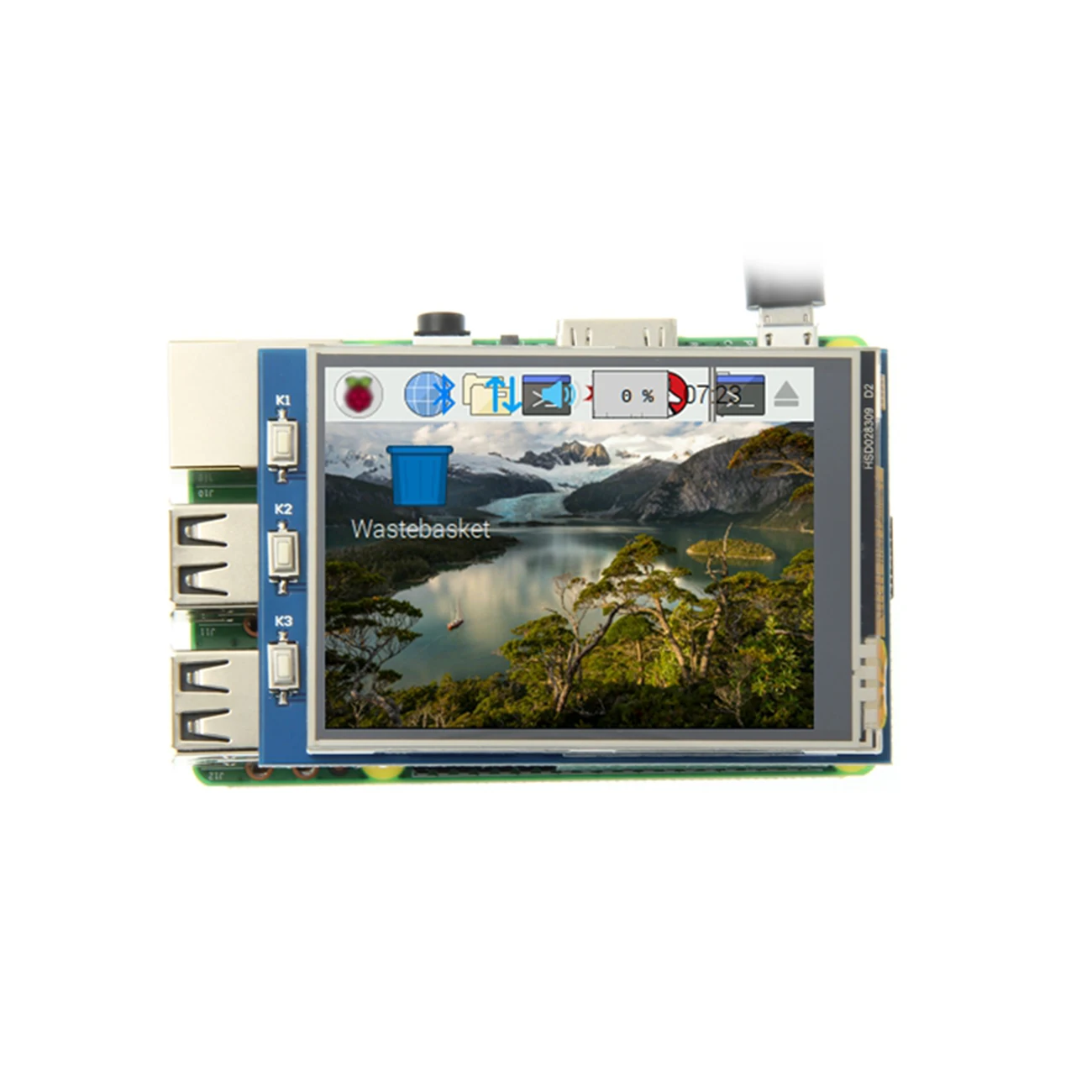

2.4 / 2.8 Inch 320*240 Touch Panel TFT LCD Module Screen Display For Raspberry Pi GPIO Input - Imagen 2

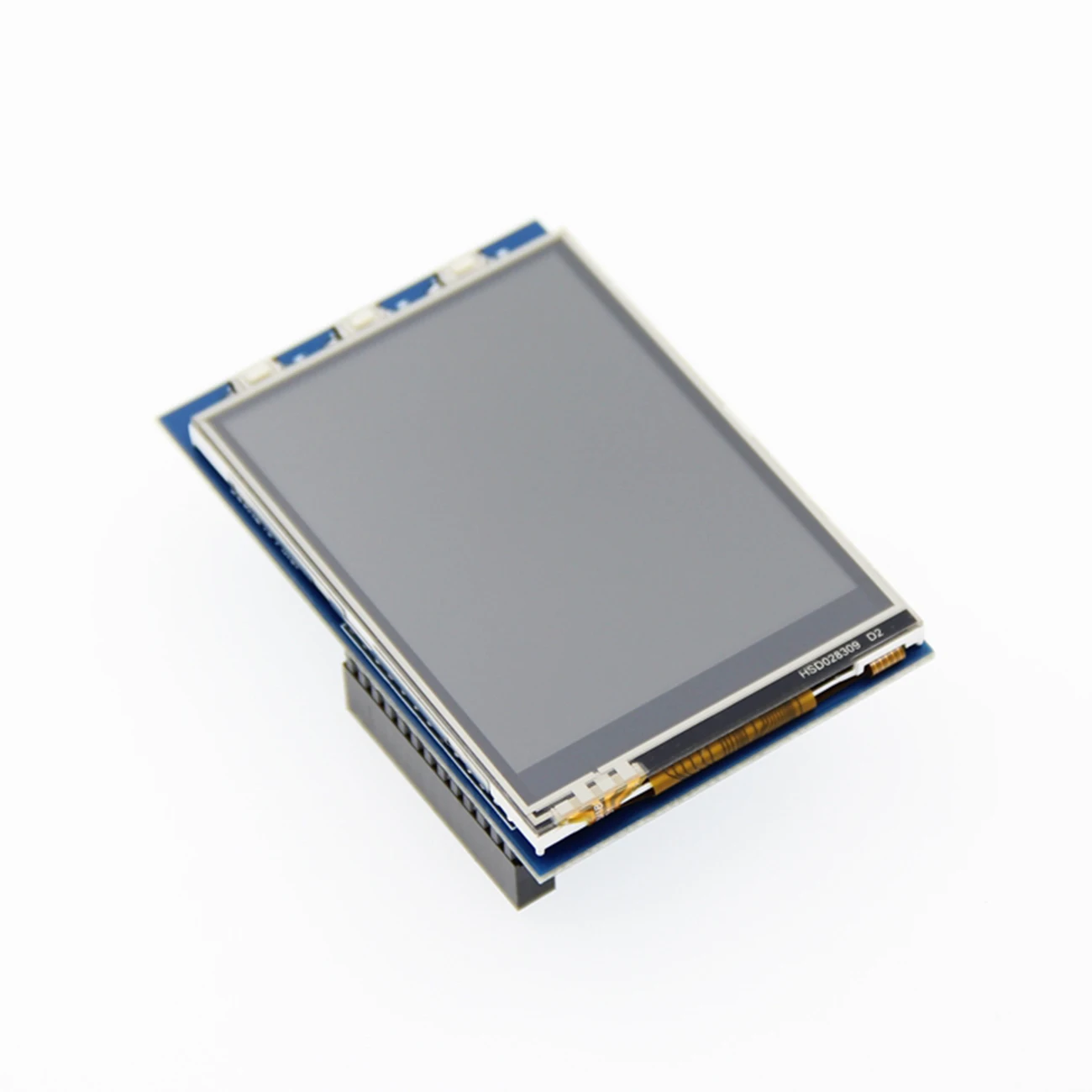

2.4 / 2.8 Inch 320*240 Touch Panel TFT LCD Module Screen Display For Raspberry Pi GPIO Input - Imagen 3

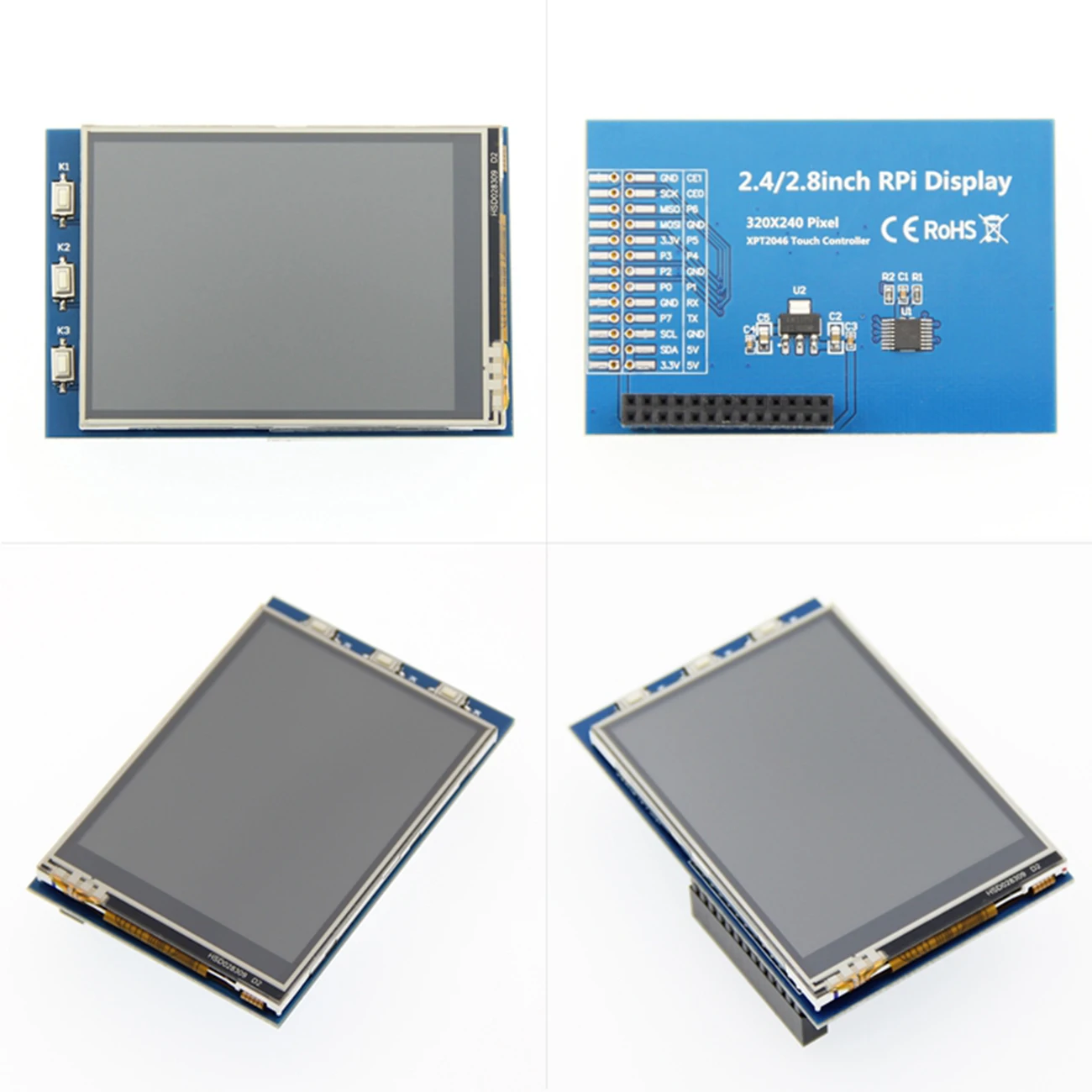

2.4 / 2.8 Inch 320*240 Touch Panel TFT LCD Module Screen Display For Raspberry Pi GPIO Input - Imagen 4

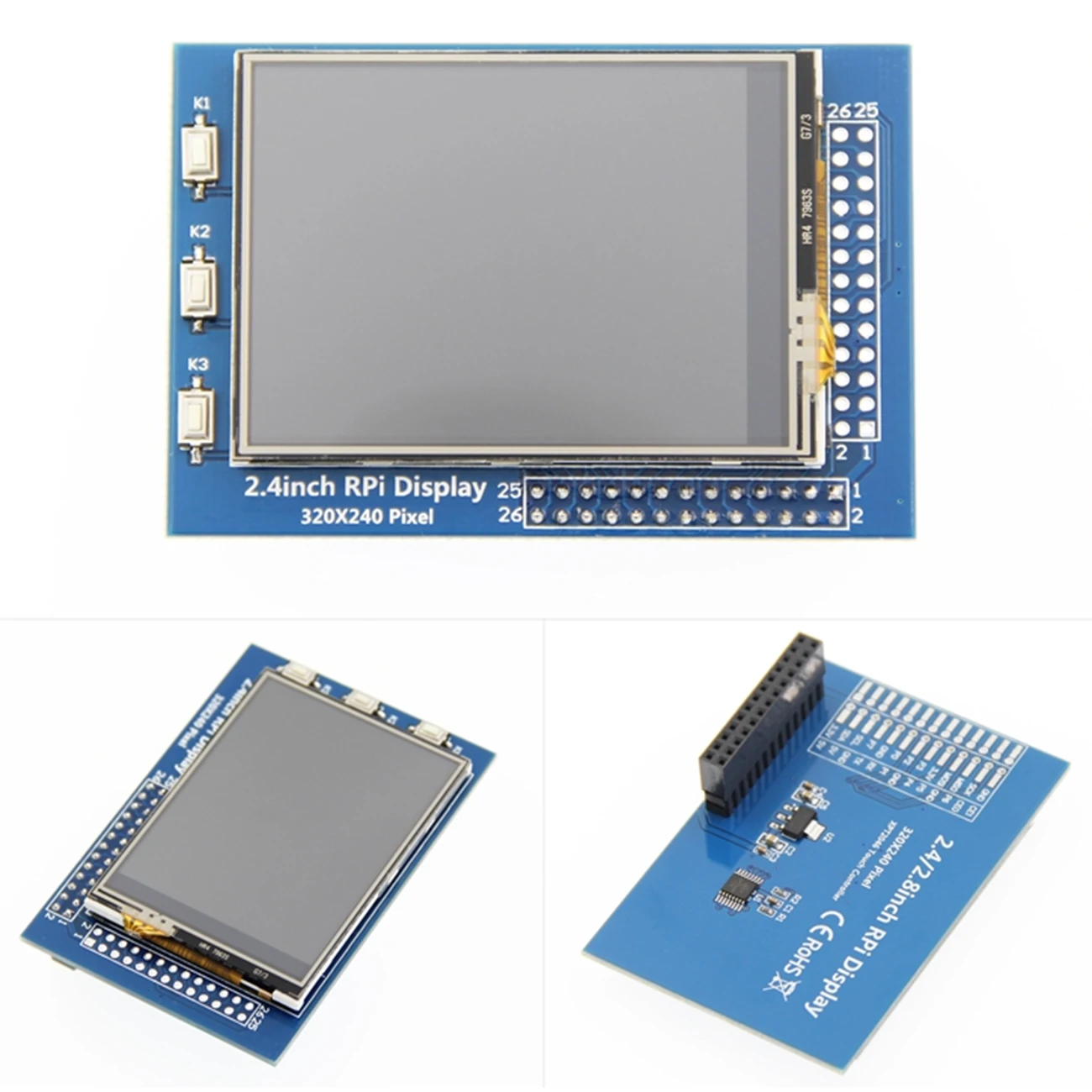

2.4 / 2.8 Inch 320*240 Touch Panel TFT LCD Module Screen Display For Raspberry Pi GPIO Input - Imagen 5

Módulo de pantalla LCD TFT táctil de 2,4/2,8 pulgadas y 320*240 píxeles para Raspberry Pi con entrada GPIO.

Rango de precios: desde $12.90 hasta $16.90

SKU: 32950237913 Categorías: , ,

Descripción

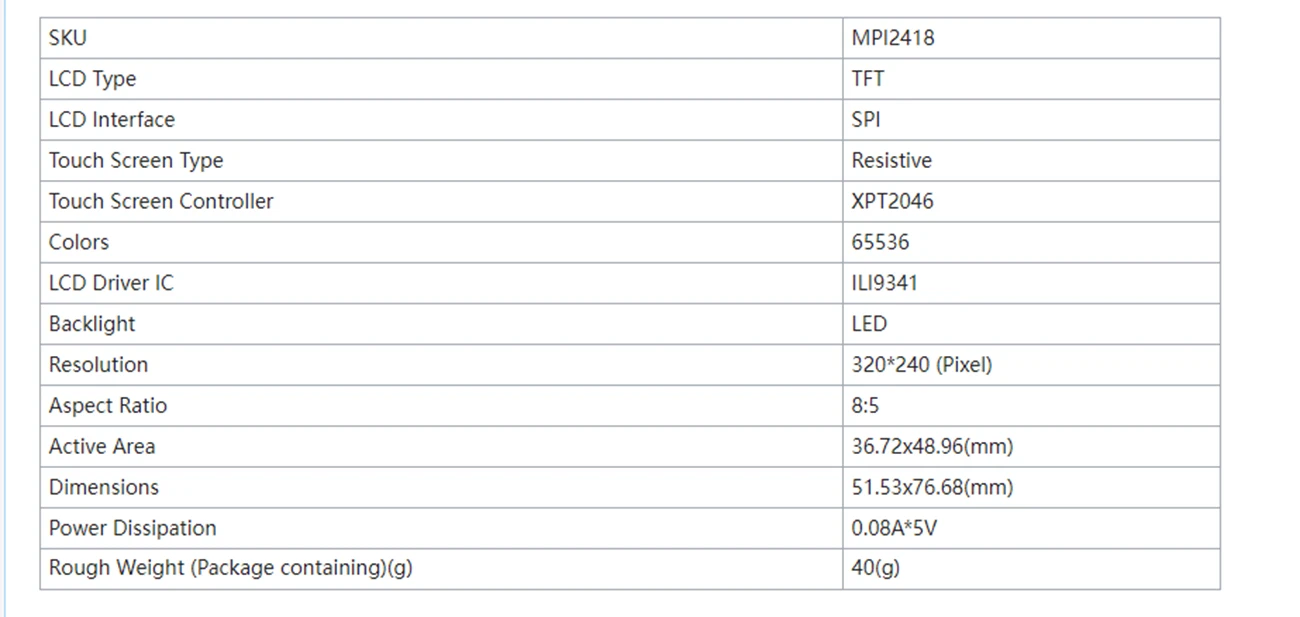

Support full range of raspberries such as PI3B+/PI3/PI2/ZERO

Size: 2.4inch / 2.8inch
Tipo: TFT
Interfaz: SPI
Resolution: 320*240 (Pixel)
Driver IC: ILI9341
Touch panel type: resistive touch
Effective display size: 43.2×57.6 (mm)

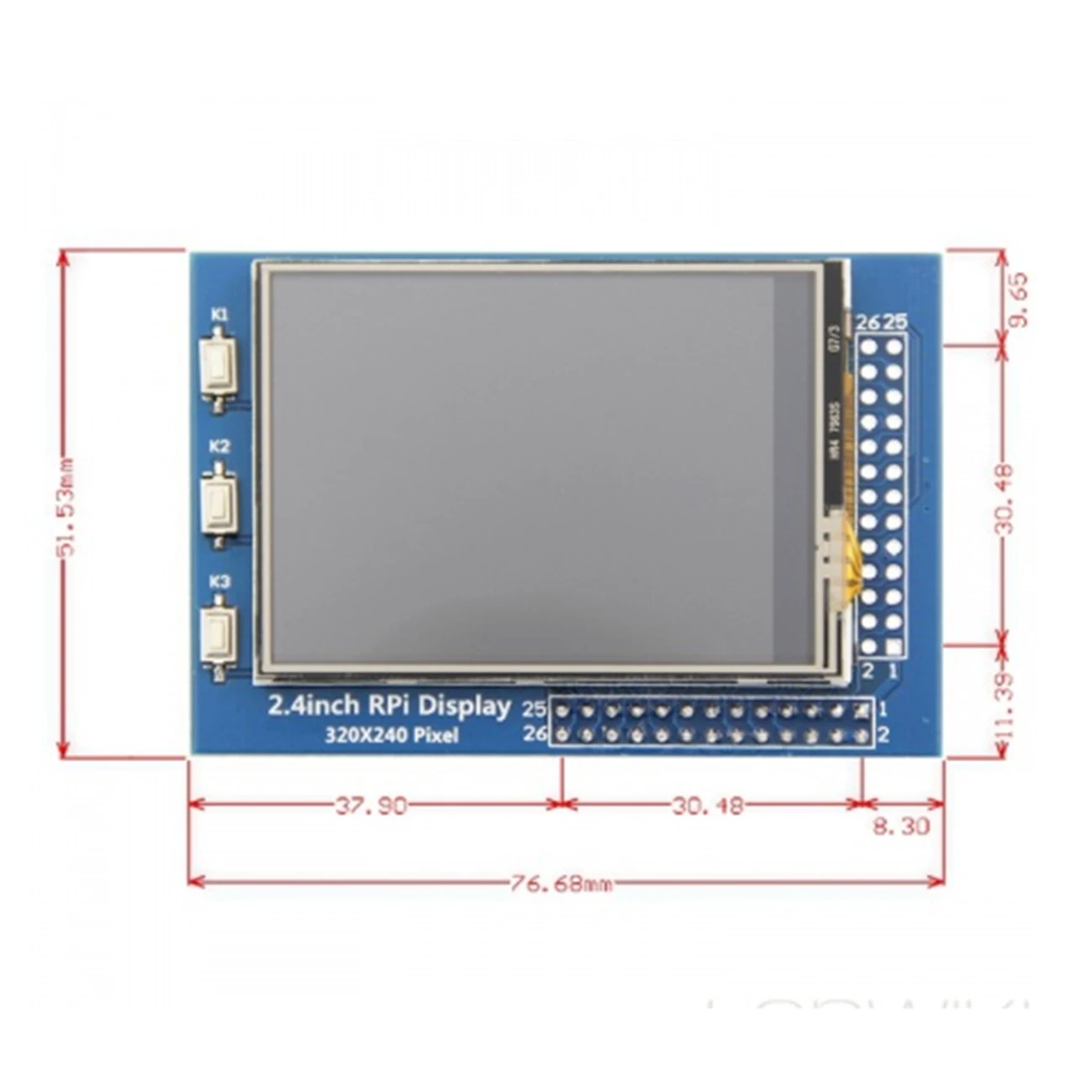

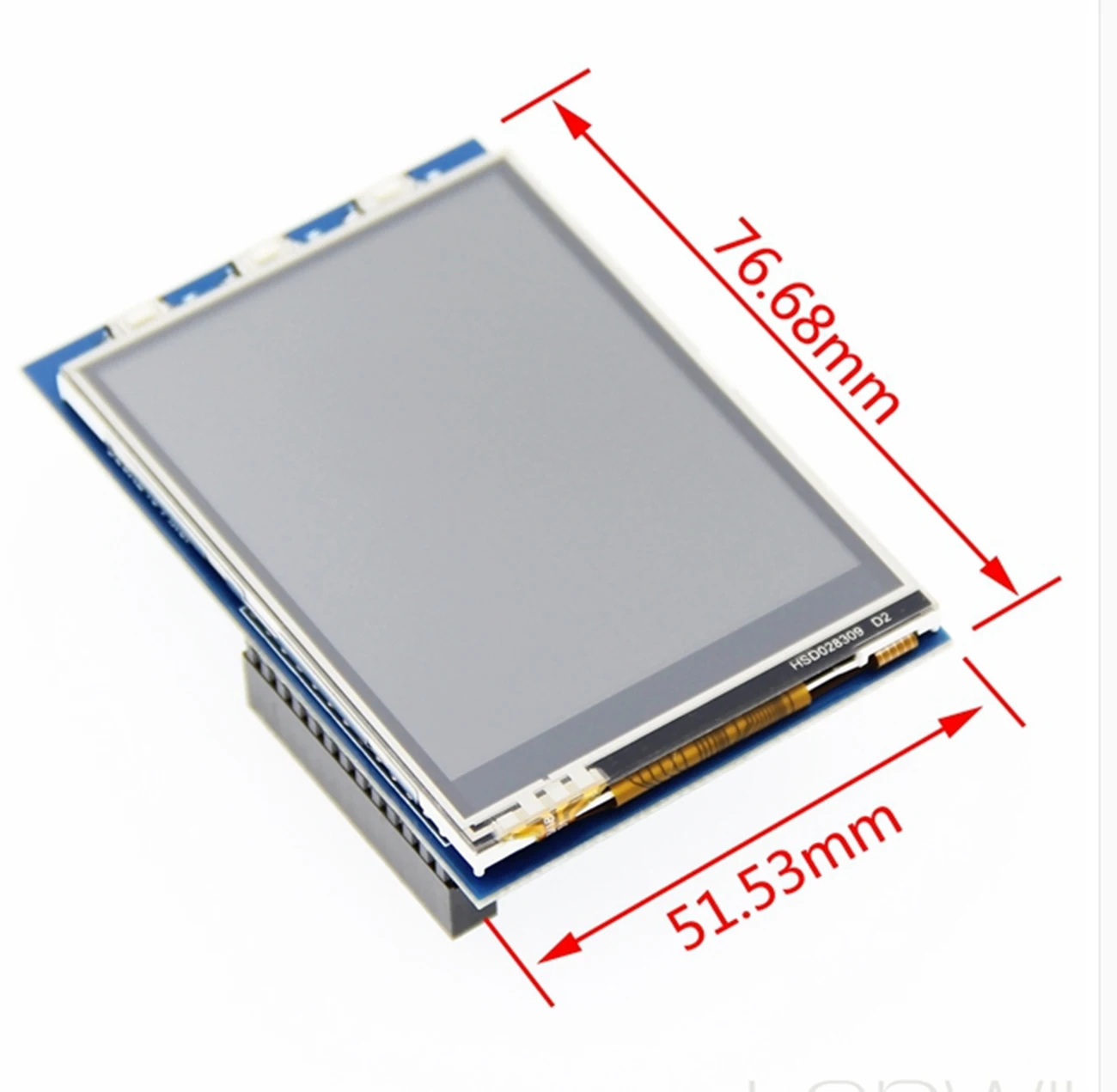

PCB backplane size: 51.52×76.68 (mm)

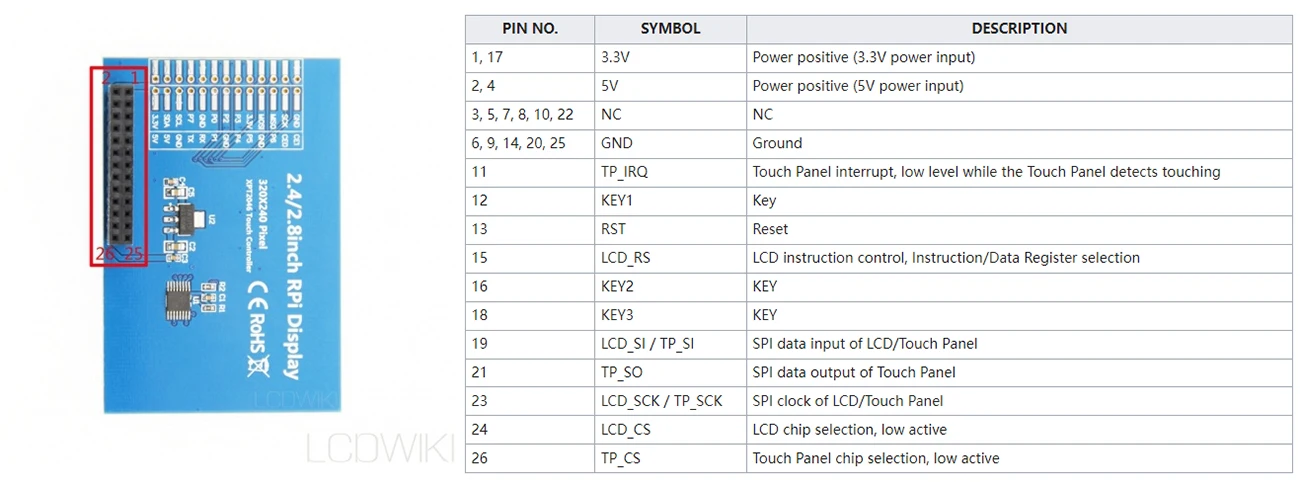

Pin number identification description
1, 17 3.3V power supply (3.3V power input)
2, 4 5V power supply (5V power input)
3, 5, 7, 8, 10, 12, 13, 15, 16 NC NC
6, 9, 14, 20, 25 GND Power Ground
11 TP_IRQ touch panel interrupt, detected low when the touch panel is pressed
18 LCD_RS Instruction/Data Register Selection
19 LCD_SI / TP_SI LCD display / SPI data input of touch panel
21 TP_SO touch panel SPI data output
22 RST reset
23 LCD_SCK / TP_SCK LCD display / SPI clock signal of touch panel
24 LCD_CS LCD chip select signal, low level select LCD
26 TP_CS touch panel chip select signal, low level select touch panel

2.4 / 2.8 Inch 320*240 Touch Panel TFT LCD Module Screen Display For Raspberry Pi GPIO Input — reference image 1

2.4 / 2.8 Inch 320*240 Touch Panel TFT LCD Module Screen Display For Raspberry Pi GPIO Input — reference image 2

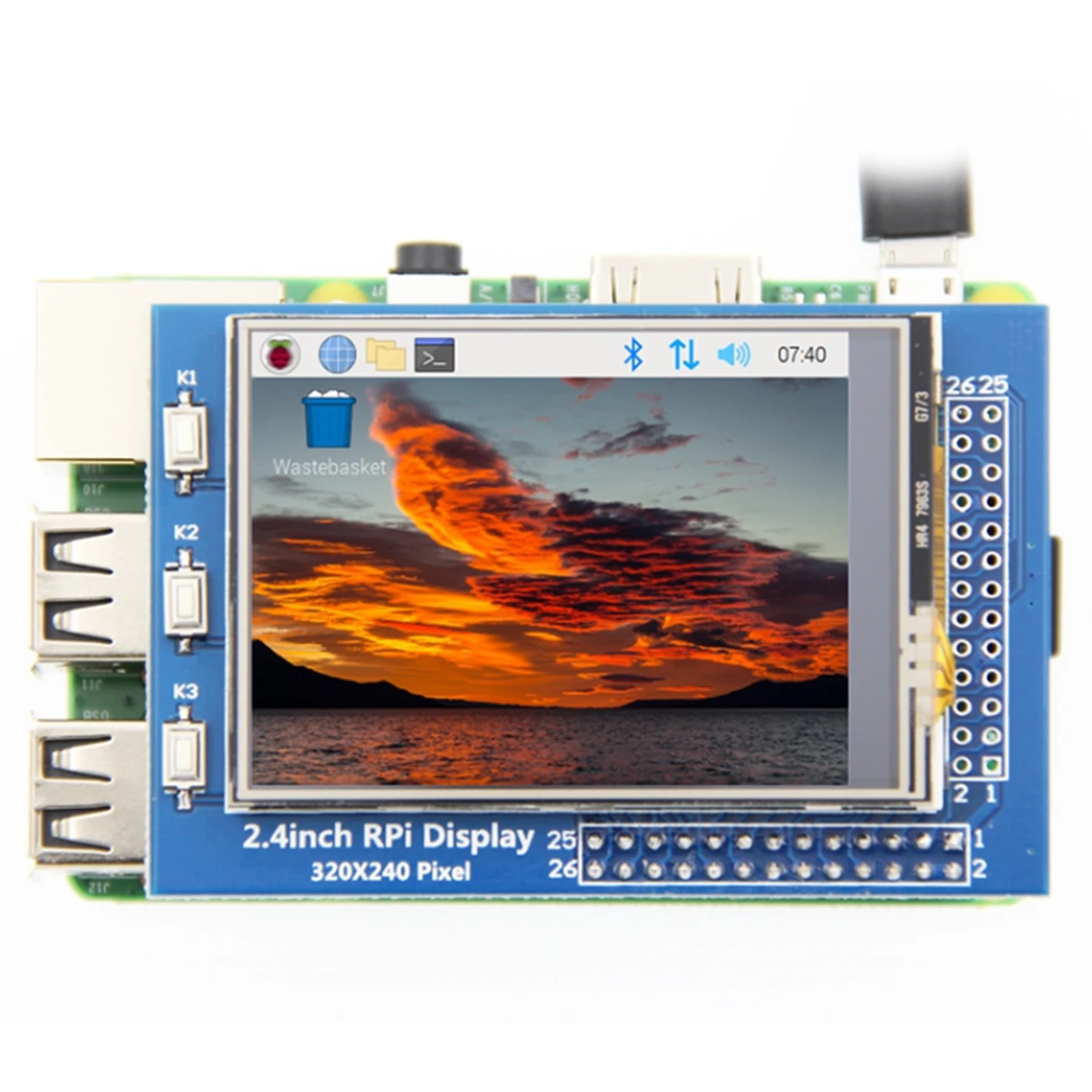

2.4 / 2.8 Inch 320*240 Touch Panel TFT LCD Module Screen Display For Raspberry Pi GPIO Input — reference image 3

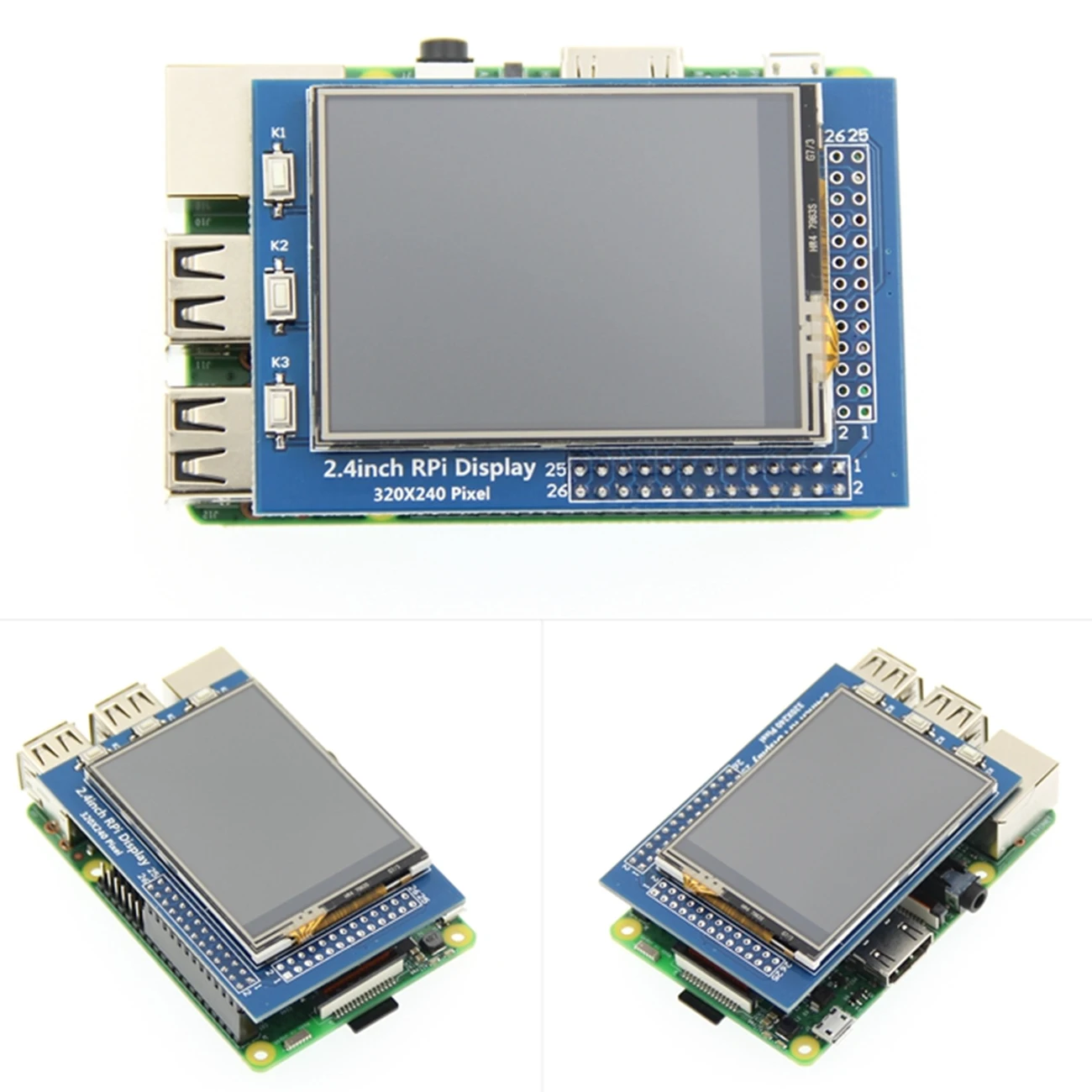

2.4 / 2.8 Inch 320*240 Touch Panel TFT LCD Module Screen Display For Raspberry Pi GPIO Input — reference image 4

2.4 / 2.8 Inch 320*240 Touch Panel TFT LCD Module Screen Display For Raspberry Pi GPIO Input — reference image 5

2.4 / 2.8 Inch 320*240 Touch Panel TFT LCD Module Screen Display For Raspberry Pi GPIO Input — reference image 6

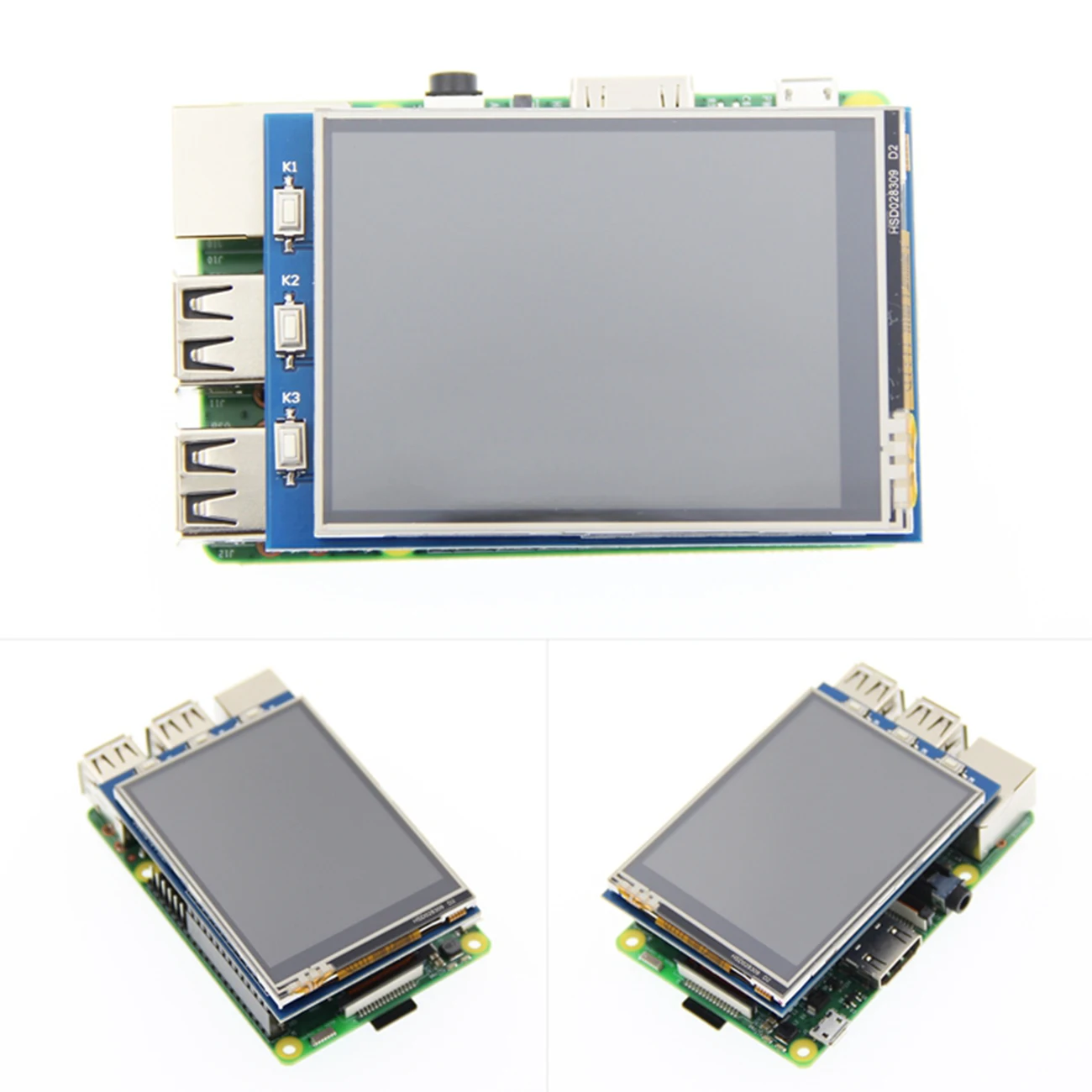

2.4 / 2.8 Inch 320*240 Touch Panel TFT LCD Module Screen Display For Raspberry Pi GPIO Input — reference image 7

2.4 / 2.8 Inch 320*240 Touch Panel TFT LCD Module Screen Display For Raspberry Pi GPIO Input — reference image 8

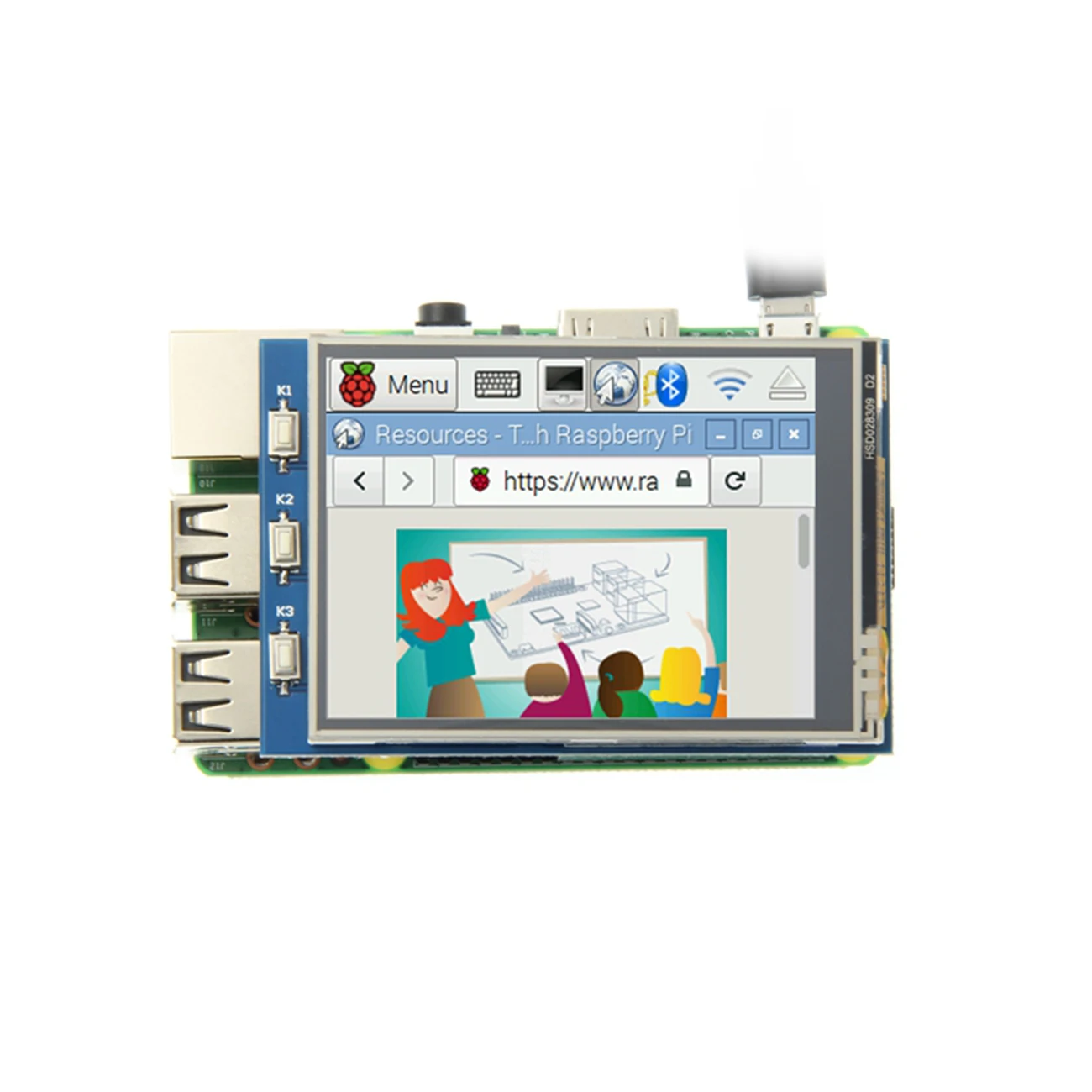

2.4 / 2.8 Inch 320*240 Touch Panel TFT LCD Module Screen Display For Raspberry Pi GPIO Input — reference image 9

2.4 / 2.8 Inch 320*240 Touch Panel TFT LCD Module Screen Display For Raspberry Pi GPIO Input — reference image 10

2.4 / 2.8 Inch 320*240 Touch Panel TFT LCD Module Screen Display For Raspberry Pi GPIO Input — reference image 11

Personalización de productos

Ofrecemos servicios de personalización de productos. Contáctanos para hablar de sus necesidades.

Información adicional

Peso N/D

Recursos para creadores y productos

Consulta la descripción del producto para conocer las especificaciones, los artículos incluidos y los detalles sobre la disponibilidad y el envío.
