Waveshare ESP32-S3 1.85 inch IPS TFT Round LCD Display Development Board 360×360 Support WiFi Bluetooth for LVGL GUI/HMI/Arduino

Preisspanne: $28.90 bis $32.80

Artikelnummer: 1005007902739110 Kategorien: , ,

Beschreibung

ESP32-S3 1.85″ LCD Development Board

Integriert QSPI-Schnittstelle für Display und mehrere Peripherieschnittstellen

Waveshare ESP32-S3 1.85 inch IPS TFT Round LCD Display Development Board 360×360 Support WiFi Bluetooth for LVGL GUI/HMI/Arduino — reference image 1

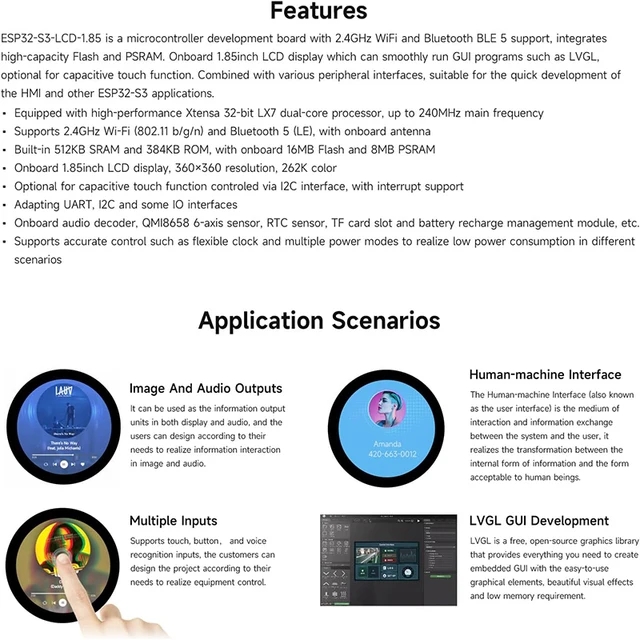

Funktionen

ESP32-S3-LCD-1.85 is a microcontroller development board with 2.4GHz WiFi and Bluetooth BLE 5 support, integrates high-capacity Flash and PSRAM. Onboard 1.85inch LCD display which can smoothly run GUI programs such as LVGL, optional for capacitive touch function. Combined with various peripheral interfaces, suitable for the quick development of the HMI and other ESP32-S3 applications.

  • Ausgestattet mit einem leistungsstarken Xtensa 32-Bit LX7 Dual-Core-Prozessor, bis zu 240 MHz Taktfrequenz
  • Unterstützt 2,4-GHz-WLAN (802.11 b/g/n) und Bluetooth 5 (LE) mit integrierter Antenne.
  • Integrierter 512 KB SRAM und 384 KB ROM, mit 16 MB Flash-Speicher und 8 MB PSRAM
  • Onboard 1.85inch LCD display, 360×360 resolution, 262K color
  • Optional for capacitive touch function controled via I2C interface, with interrupt support
  • Adapting UART, I2C and some IO interfaces
  • Onboard audio decoder, Microphone, QMI8658 6-axis sensor, RTC sensor, TF card slot and battery recharge management module, etc.
  • Unterstützt präzise Steuerungsmöglichkeiten wie flexible Taktung und mehrere Energiesparmodi, um in verschiedenen Szenarien einen geringen Stromverbrauch zu realisieren.
Versionsoptionen

Waveshare ESP32-S3 1.85 inch IPS TFT Round LCD Display Development Board 360×360 Support WiFi Bluetooth for LVGL GUI/HMI/Arduino — reference image 2

ESP32-S3-LCD-1.85
without touch control

Waveshare ESP32-S3 1.85 inch IPS TFT Round LCD Display Development Board 360×360 Support WiFi Bluetooth for LVGL GUI/HMI/Arduino — reference image 3

ESP32-S3-Touch-LCD-1.85
with touch control

Anwendungsszenarien

Waveshare ESP32-S3 1.85 inch IPS TFT Round LCD Display Development Board 360×360 Support WiFi Bluetooth for LVGL GUI/HMI/Arduino — reference image 4

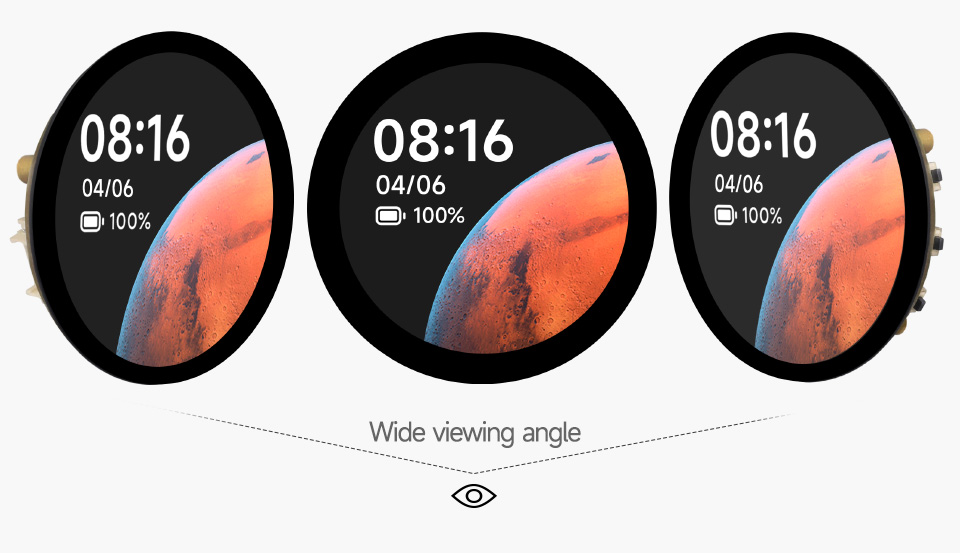

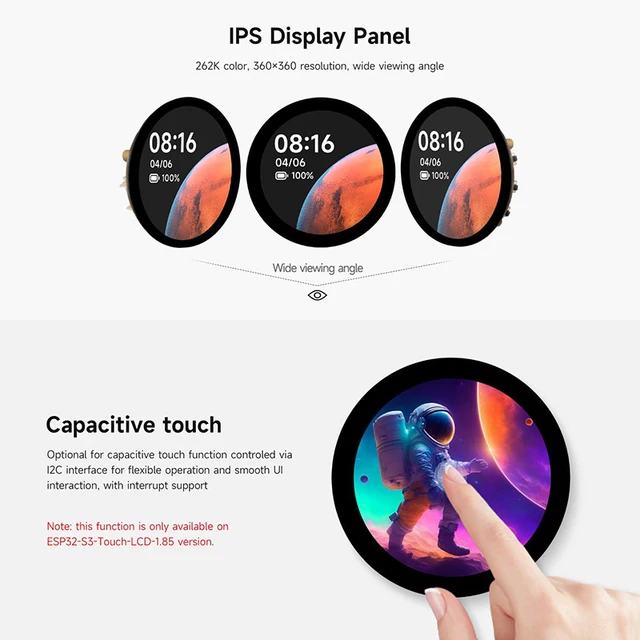

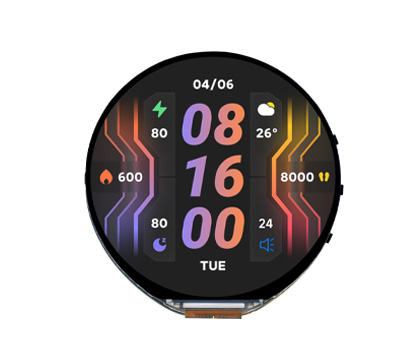

IPS-Display

262K color, 360×360 resolution, wide viewing angle

Waveshare ESP32-S3 1.85 inch IPS TFT Round LCD Display Development Board 360×360 Support WiFi Bluetooth for LVGL GUI/HMI/Arduino — reference image 5

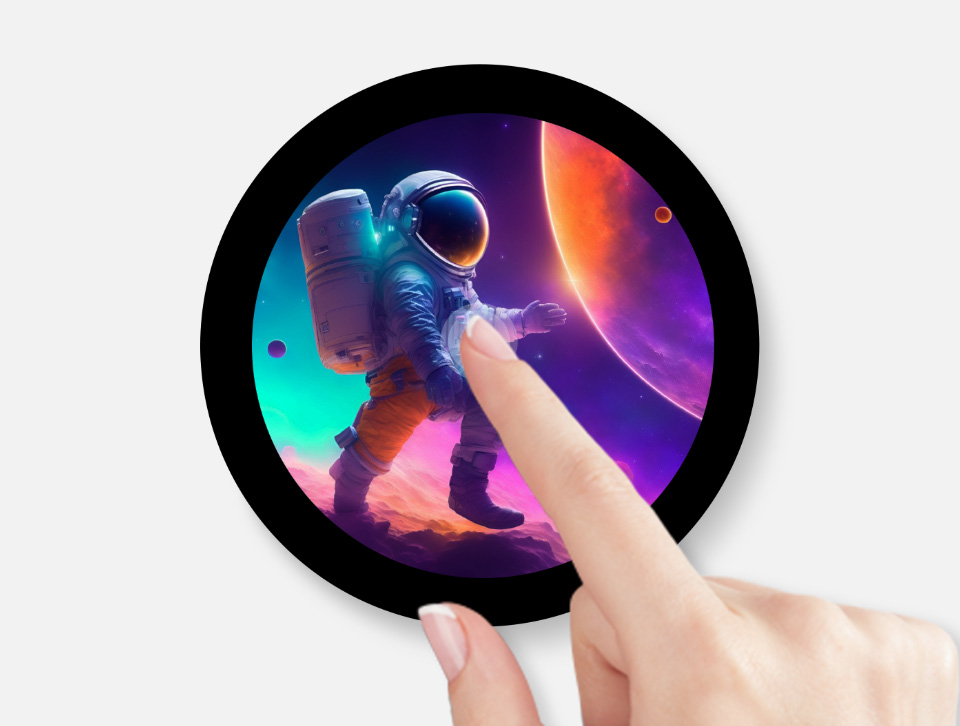

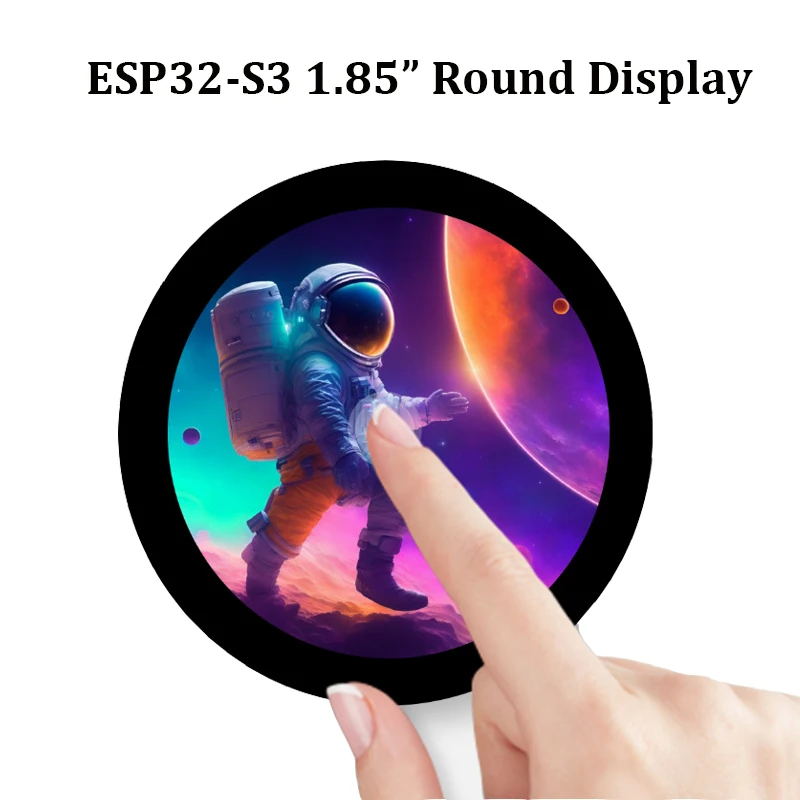

Kapazitiver Touchscreen

Optional for capacitive touch function controled via I2C interface for flexible operation and smooth UI interaction, with interrupt support

Waveshare ESP32-S3 1.85 inch IPS TFT Round LCD Display Development Board 360×360 Support WiFi Bluetooth for LVGL GUI/HMI/Arduino — reference image 6

Note: this function is only available on ESP32-S3-Touch-LCD-1.85 version.

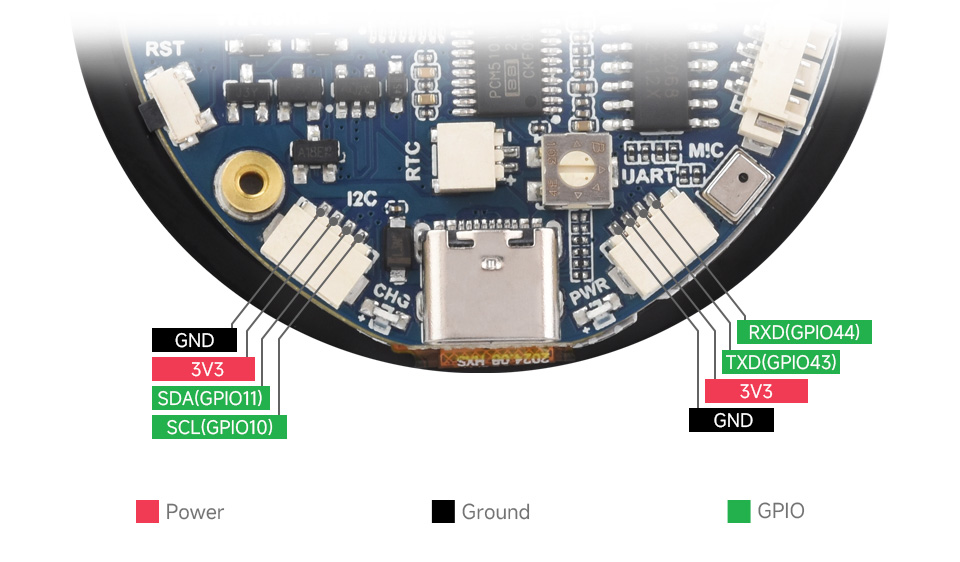

Unterstützt mehrere Peripheriegeräte

Supports the expansion of multiple peripherals via GPIO and I2C interfaces, etc.

Waveshare ESP32-S3 1.85 inch IPS TFT Round LCD Display Development Board 360×360 Support WiFi Bluetooth for LVGL GUI/HMI/Arduino — reference image 7

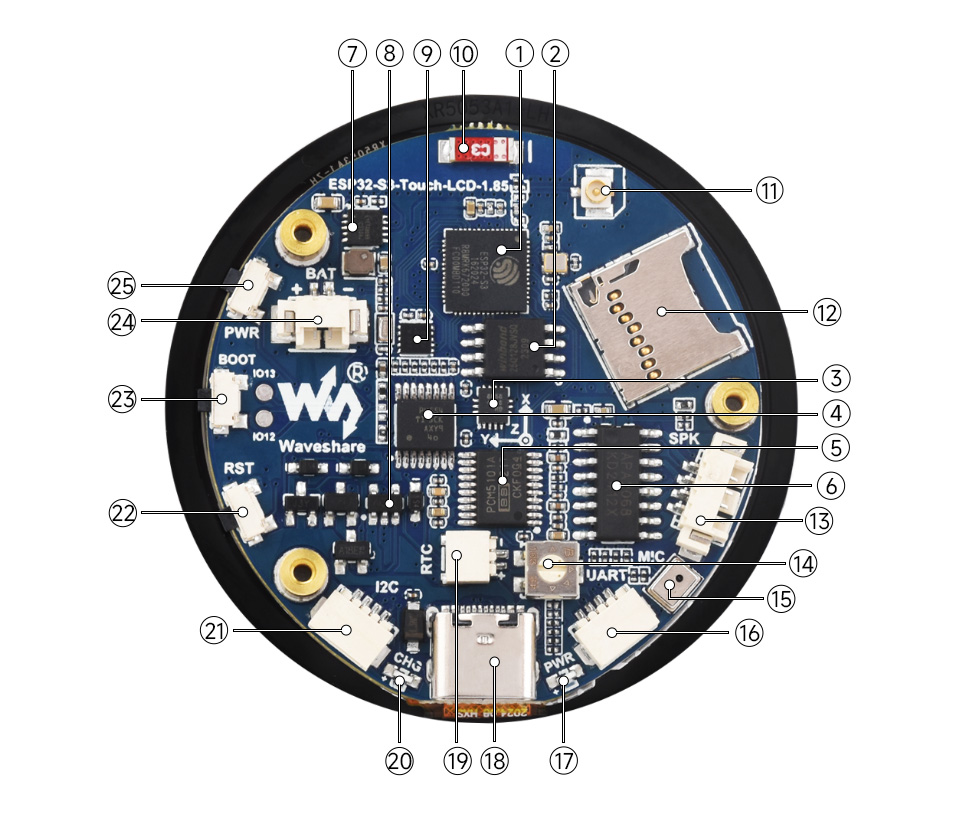

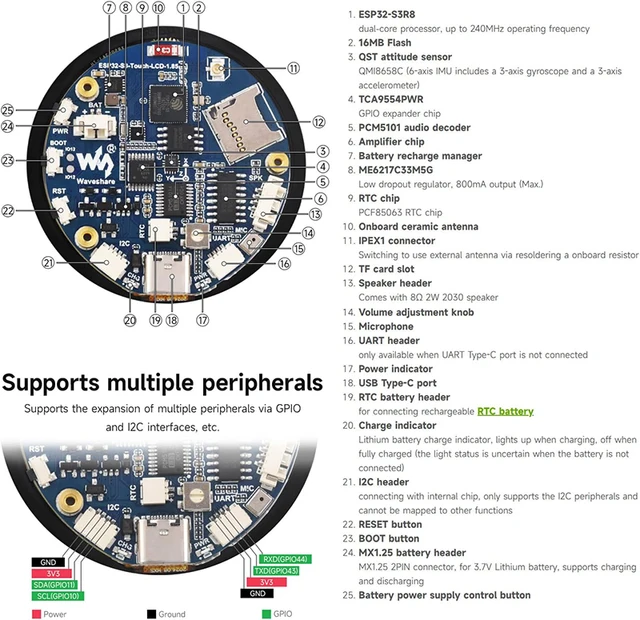

Was ist an Bord?

Waveshare ESP32-S3 1.85 inch IPS TFT Round LCD Display Development Board 360×360 Support WiFi Bluetooth for LVGL GUI/HMI/Arduino — reference image 8

  1. ESP32-S3R8
    Dual-Core-Prozessor, bis zu 240 MHz Betriebsfrequenz
  2. 16 MB Flash-Speicher
  3. QST-Lagesensor
    QMI8658C (6-Achsen-IMU mit 3-Achsen-Gyroskop und 3-Achsen-Beschleunigungsmesser)
  4. TCA9554PWR
    GPIO-Expander-Chip
  5. PCM5101 Audiodecoder
  6. Verstärkerchip
  7. Batterielademanager
  8. ME6217C33M5G
    Low-Dropout-Regler, 800 mA Ausgang (max.)
  9. RTC-Chip
    PCF85063 RTC-Chip
  10. Onboard-Keramikantenne
  11. IPEX1-Anschluss
    Switching to use external antenna via resoldering a onboard resistor
  12. TF-Kartensteckplatz
  13. Lautsprecheranschluss
    Wird mit einem 8Ω 2W 2030 Lautsprecher geliefert
  1. Lautstärkeregler
  2. Mikrofon
  3. UART-Header
    only available when UART Type-C port is not connected
  4. Betriebsanzeige
  5. USB-Typ-C-Anschluss
  6. RTC-Batterieanschluss
    zum Anschluss von Akkus RTC-Batterie
  7. Ladeanzeige
    Die Ladeanzeige für den Lithium-Akku leuchtet während des Ladevorgangs und erlischt, wenn der Akku vollständig geladen ist (der Status der Anzeige ist unklar, wenn der Akku nicht angeschlossen ist).
  8. I2C-Header
    Die Verbindung erfolgt über einen internen Chip; es werden ausschließlich I2C-Peripheriegeräte unterstützt, eine Zuordnung zu anderen Funktionen ist nicht möglich.
  9. RESET-Taste
  10. BOOT-Taste
  11. MX1.25 Akkuanschluss
    MX1.25 2-PIN-Anschluss für 3,7-V-Lithium-Akkus, unterstützt Laden und Entladen.
  12. Steuerknopf für Batteriestromversorgung

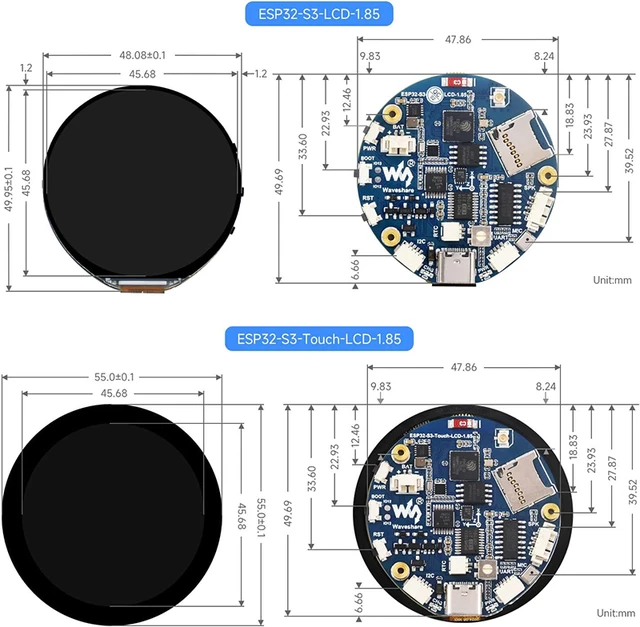

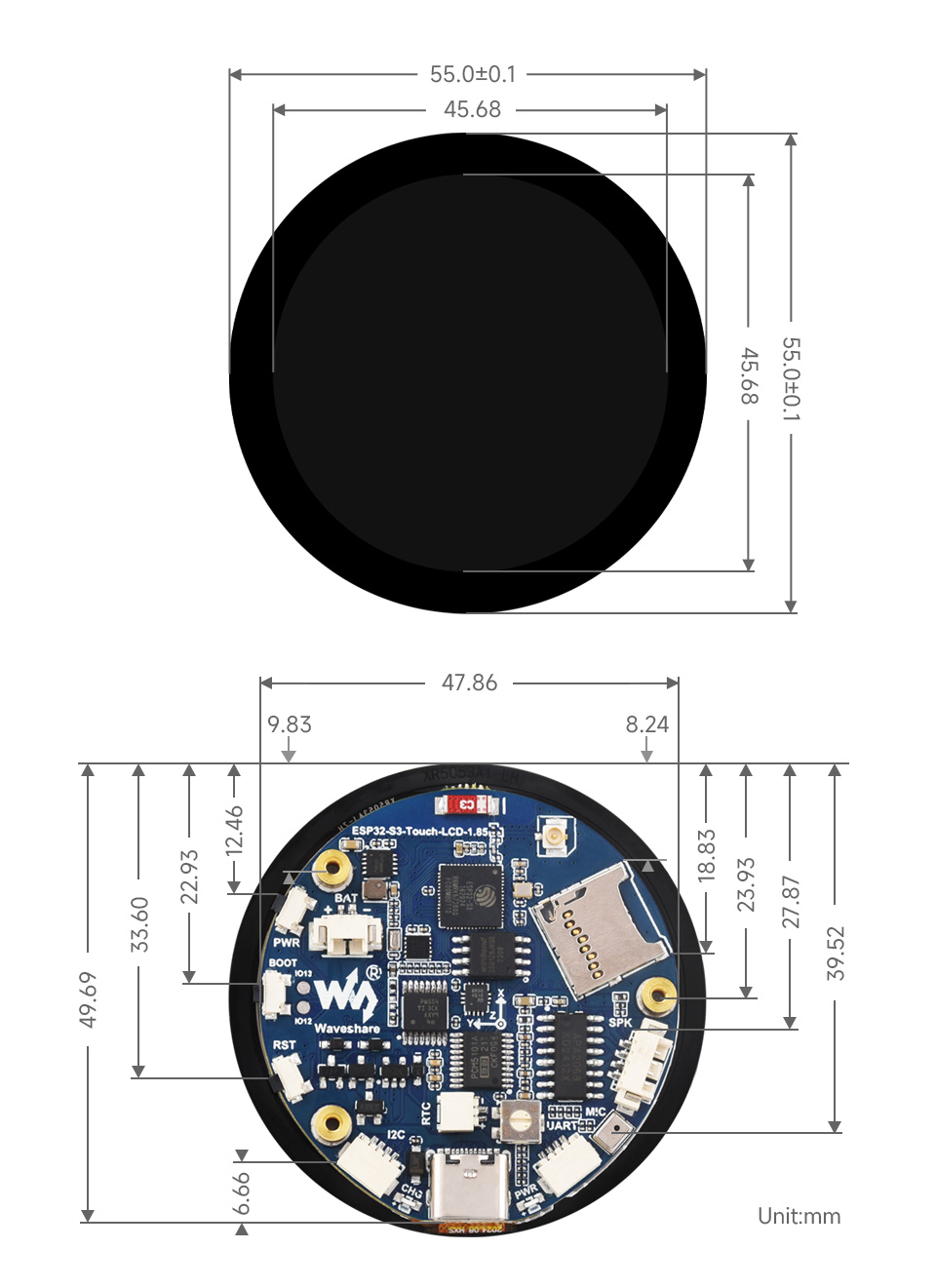

Umrissabmessungen

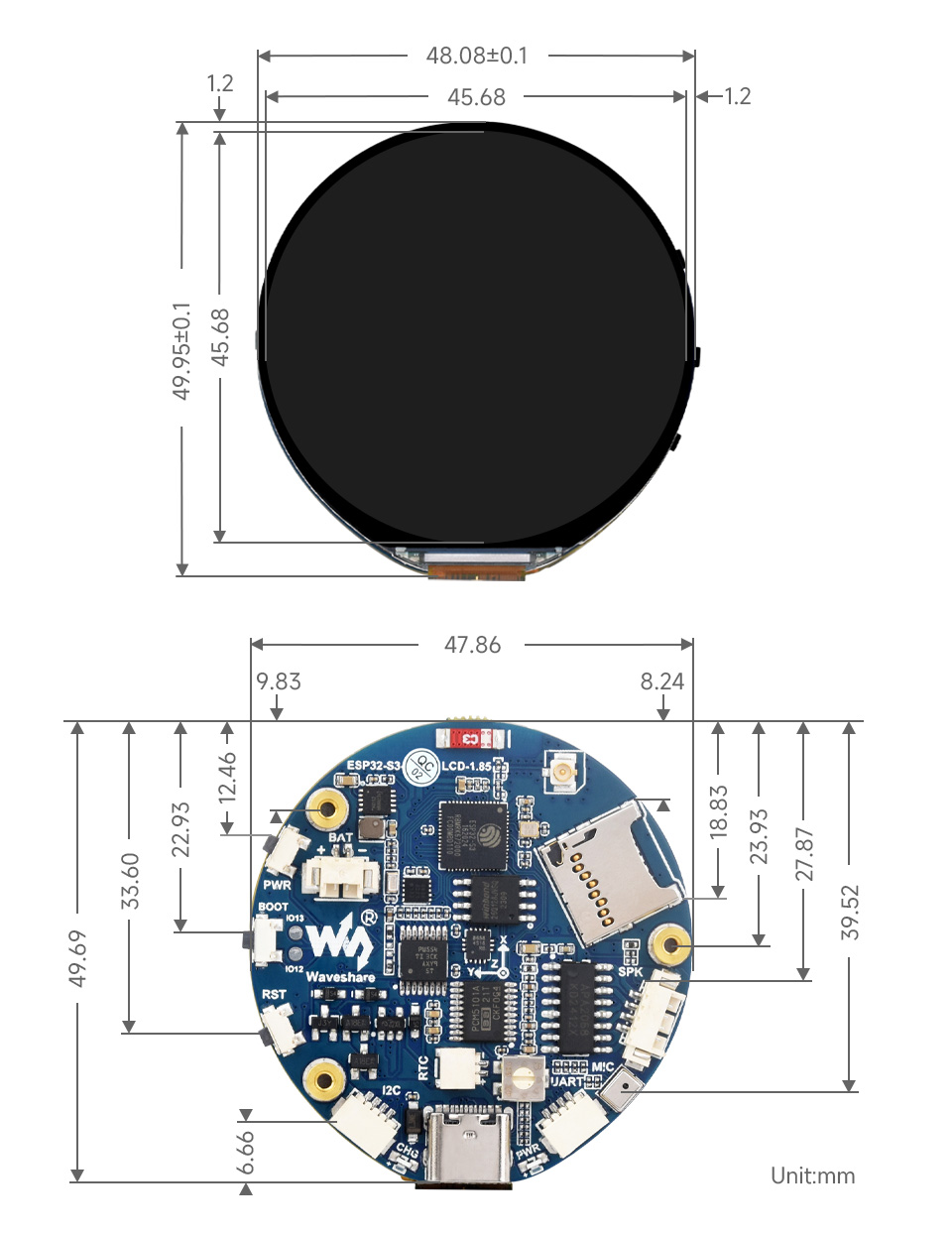

ESP32-S3-LCD-1.85

Waveshare ESP32-S3 1.85 inch IPS TFT Round LCD Display Development Board 360×360 Support WiFi Bluetooth for LVGL GUI/HMI/Arduino — reference image 9

ESP32-S3-Touch-LCD-1.85

Waveshare ESP32-S3 1.85 inch IPS TFT Round LCD Display Development Board 360×360 Support WiFi Bluetooth for LVGL GUI/HMI/Arduino — reference image 10

Wiki: www.waveshare.com/wiki/ESP32-S3-Touch-LCD-1.85

Produktanpassung

Wir unterstützen Dienstleistungen zur Produktindividualisierung. Kontaktieren Sie uns um Ihre Anforderungen zu besprechen.

Zusätzliche Informationen

Gewicht n. v.
