LM7805 5V Steckbrett-Netzteil, unbestückte Leiterplatte V2

Beschreibung

LM7805 5V Steckbrett-Netzteil, unbestückte Leiterplatte V2

Durchsteckmontierte Stromversorgungsschaltung auf Steckbrettbasis mit einem LM7805-Linearregler. Originalentwurf von Peter Dalmaris für das KiCad Like a Pro-Projekt.

Anwendungen

Prototypen auf Steckplatinen, Lötübungen und Grundlagen der Niederspannungselektronik.

Was Sie erhalten

Eine unbestückte Leiterplatte. Regler, Gleichrichter, Kondensatoren, Stiftleisten, Netzteil und weitere Bauteile sind nicht enthalten. Verwenden Sie ein geeignetes, isoliertes Niederspannungsnetzteil; schließen Sie die Leiterplatte nicht direkt an das Stromnetz an. Die Ausgangsstromstärke hängt von den verbauten Bauteilen, der Eingangsspannung und der Reglerkühlung ab. Prüfen Sie die Last- und Wärmeanforderungen für die Leiterplattenbestückung.

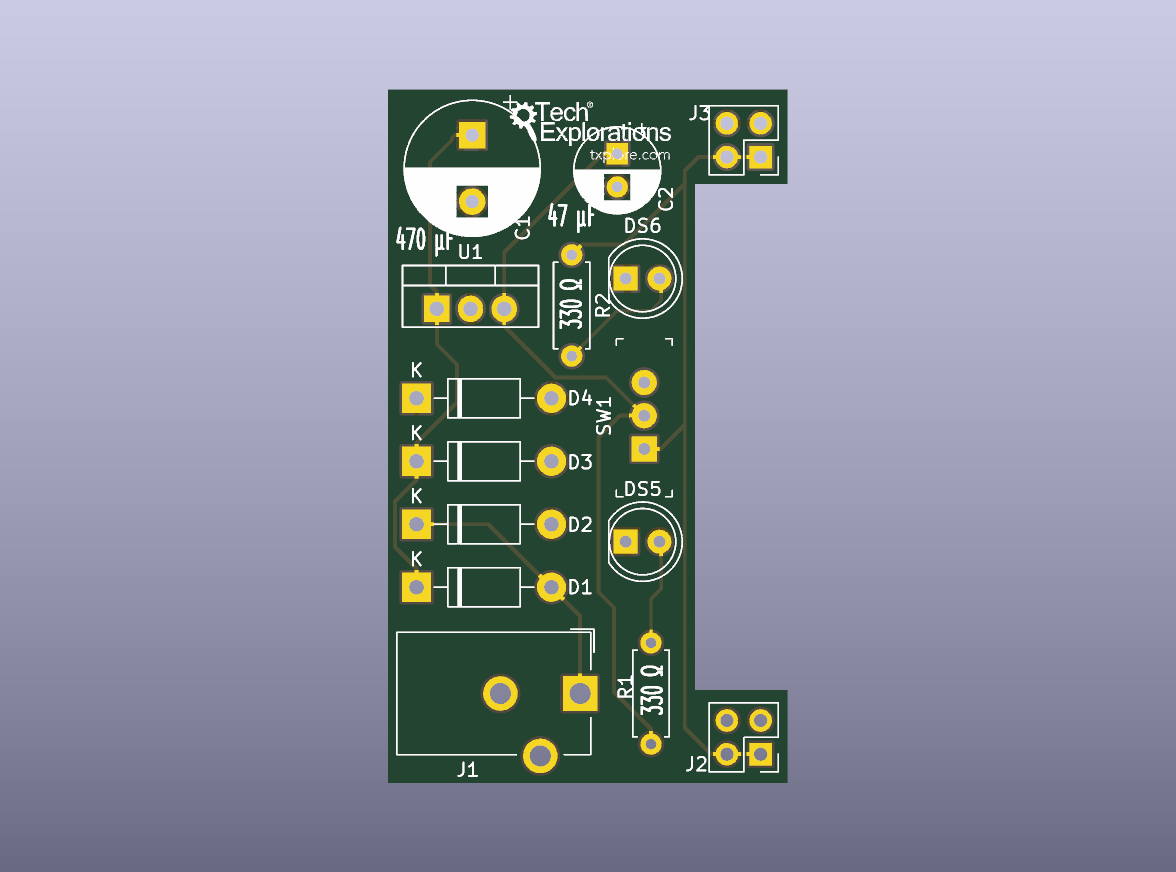

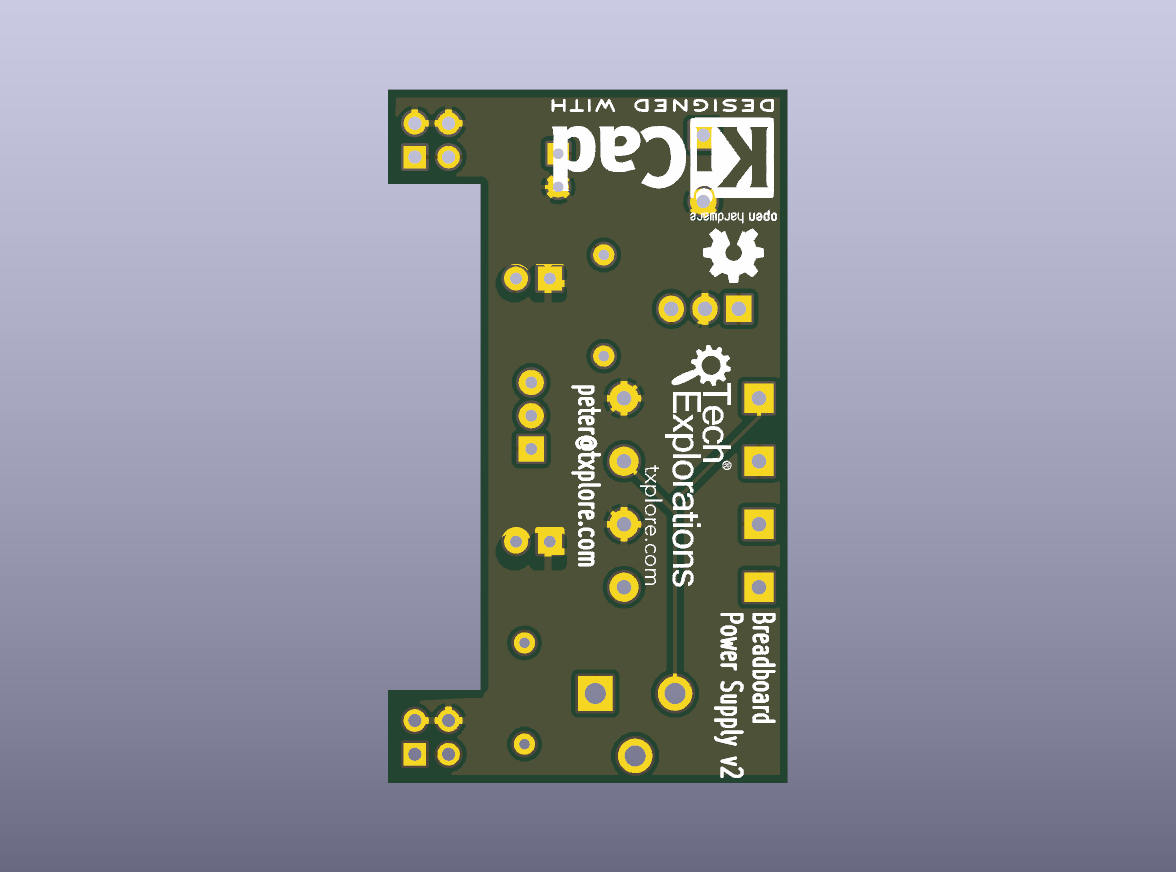

DIYIPCB fertigt diese Open-Hardware-Baugruppe in Eigenregie. Es handelt sich weder um ein offizielles Produkt des ursprünglichen Entwicklers noch um ein von diesem unterstütztes Produkt. Die Abbildungen zeigen CAD-Vorschauen der unbestückten Platine und keine Fotos von Lagerbaugruppen. Lötstopplack und Oberflächenbeschaffenheit können abweichen.

Details zur Leiterplattenbestellung

• Eine unbestückte Leiterplatte pro Kaufeinheit, US$2.00.
• 2 Kupferschichten; Nenndicke 1,6 mm.
• Lieferzeit für die Leiterplattenproduktion: 2-3 Tage.
• Geschätztes Versandgewicht inklusive Verpackung: 50 g.
• Die Versanddauer kommt zusätzlich hinzu.

PCBA und Anpassung

Bauteilbeschaffung, SMD-Bestückung, Handlöten, Programmierung und vereinbarte Funktionstests sind auf Anfrage erhältlich. Ein Projektmanager kümmert sich um Ihre Anforderungen. Bitte senden Sie uns die gewünschte Menge, die benötigten Steckverbinder, die Firmware und den Testumfang. Die Produktionszeit für die Leiterplattenbestückung (PCBA) beträgt 5–10 Tage, abhängig von der Bauteilverfügbarkeit. Die Leiterplattenbestückung ist nicht im Preis der unbestückten Platine enthalten.

PCBA-Angebot anfordern

Quelldateien und Quellenangabe

Originaldesign: futureshocked/KicadLikeAPro-Project-1-BreadboardPowerSupply. Version: V2.

• Originales GitHub-Projekt und Montagedokumentation
• Angeheftete Quellrevision f65bb0fbea65
• Fertigungsdateien
• Lizenz: MIT

Für die Fertigung werden die Original-Fertigungsdateien verwendet. Die CAD-Bildkopie blendet die Bauteilmodelle nur zur Veranschaulichung aus. Die ursprünglichen Quellen und Urhebervermerke bleiben erhalten.

MIT-Lizenz Copyright (c) 2018 Peter Dalmaris. Hiermit wird jeder Person, die eine Kopie dieser Software und der zugehörigen Dokumentationsdateien (die "Software") erhält, unentgeltlich die Erlaubnis erteilt, die Software ohne Einschränkung zu nutzen, einschließlich, aber nicht beschränkt auf das Recht, Kopien der Software zu verwenden, zu kopieren, zu ändern, zusammenzuführen, zu veröffentlichen, zu verbreiten, unterzulizenzieren und/oder zu verkaufen, und Personen, denen die Software zur Verfügung gestellt wird, dies unter den folgenden Bedingungen zu gestatten: Der obige Urheberrechtshinweis und dieser Lizenzhinweis müssen in allen Kopien oder wesentlichen Teilen der Software enthalten sein. DIE SOFTWARE WIRD OHNE MÄNGELGEWÄHR UND OHNE JEGLICHE AUSDRÜCKLICHE ODER STILLSCHWEIGENDE GEWÄHRLEISTUNG, EINSCHLIESSLICH, ABER NICHT BESCHRÄNKT AUF DIE GEWÄHRLEISTUNG DER MARKTGÄNGIGKEIT, DER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK UND DER NICHTVERLETZUNG VON RECHTEN DRITTER, BEREITGESTELLT. Die Autoren oder Urheberrechtsinhaber haften in keinem Fall für Ansprüche, Schäden oder sonstige Haftung, sei es aus Vertrag, unerlaubter Handlung oder anderweitig, die sich aus oder im Zusammenhang mit der Software oder deren Nutzung oder sonstigen Umgang mit der Software ergeben.

5% des berechtigten Nettoumsatzes fließen in den Open-Hardware-Fonds ein, ohne Aufpreis.
