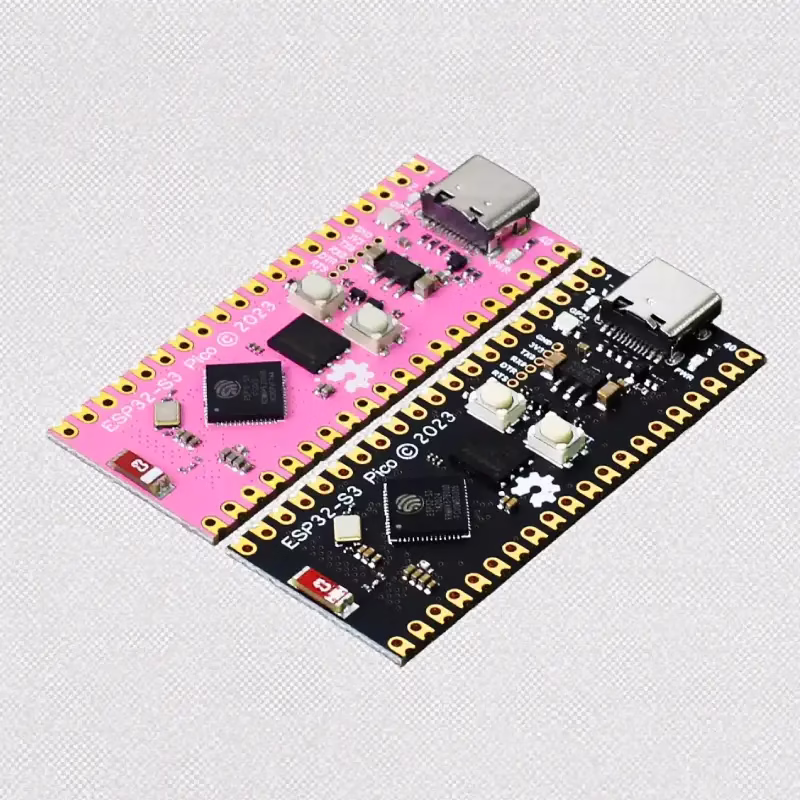

ESP32-S3 PICO Entwicklungsboard

Beschreibung

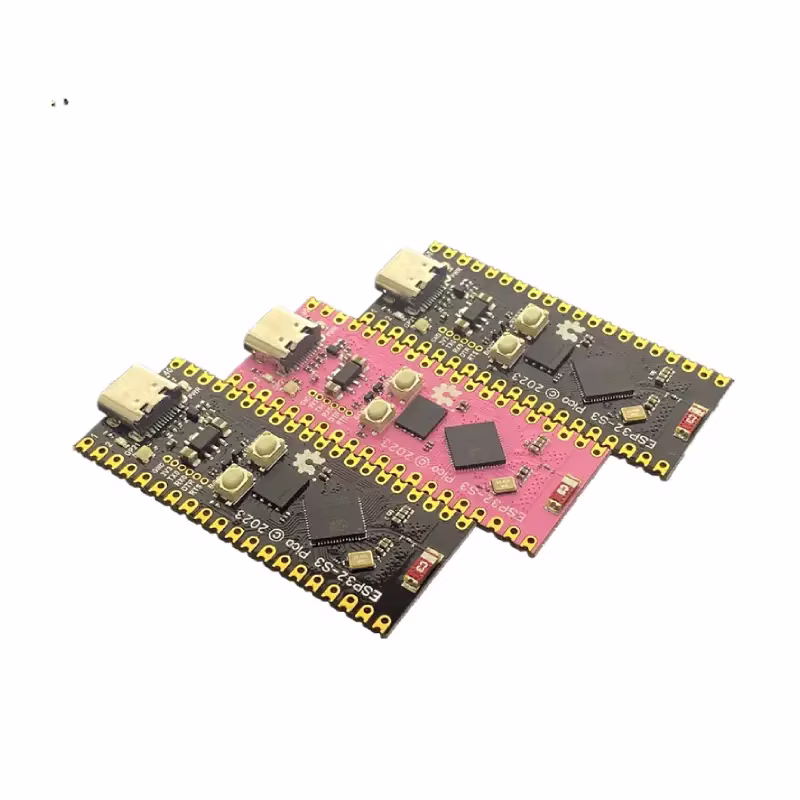

Das ESP32-S3 PICO Entwicklungsboard ist eine kompakte, leistungsstarke Mikrocontroller-Plattform für Entwickler, Hobbyisten und Ingenieure, die leistungsstarke KI-Funktionen und drahtlose Konnektivität benötigen. Basierend auf dem fortschrittlichen ESP32-S3 SoC ist dieses Board in drei Varianten erhältlich – ESP32-S3-N8R2, ESP32-S3-N8R8 und ESP32-S3-N16R8 – und bietet verschiedene Konfigurationen von eingebettetem Flash-Speicher und PSRAM für unterschiedliche Anwendungsanforderungen.

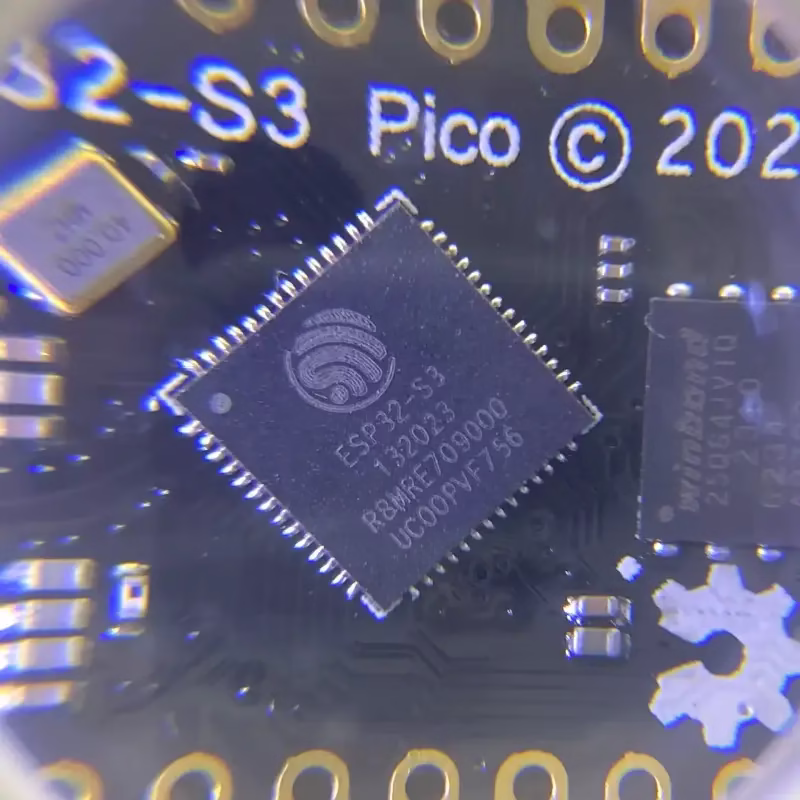

Der ESP32-S3 verfügt über einen Dual-Core Xtensa® 32-Bit LX7 Prozessor mit bis zu 240 MHz Taktfrequenz sowie integriertes 2,4-GHz-WLAN und Bluetooth 5 (LE). Dadurch eignet er sich ideal für IoT-, Smart-Home-, Wearable- und Edge-KI-Anwendungen. Das Board unterstützt KI-Beschleunigung mit Vektorinstruktionen für neuronale Netze und Signalverarbeitung und ermöglicht so Echtzeit-Spracherkennung, Bildklassifizierung und weitere ML-Aufgaben direkt auf dem Gerät.

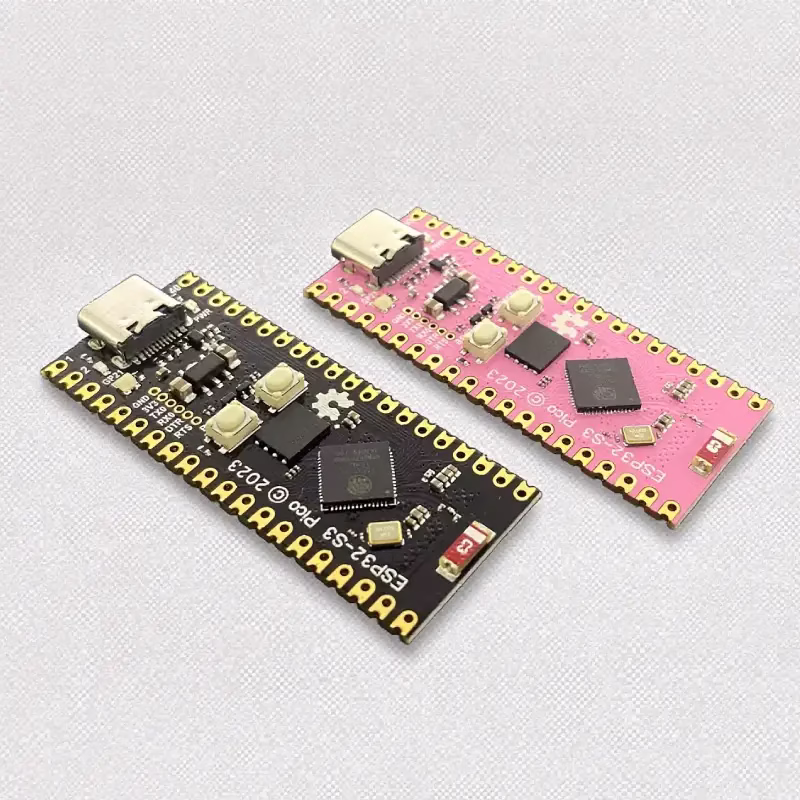

Das ESP32-S3 PICO Entwicklungsboard bietet vielfältige I/O-Optionen und eine benutzerfreundliche Pinbelegung mit klar beschrifteten Anschlüssen für VCC, GND, RX0, TX0, DTR und RTS. Diese UART-Signale ermöglichen die nahtlose Integration mit USB-zu-TTL/UART-Adaptern und vereinfachen so das Flashen von Firmware, das Debuggen und die Kommunikation mit dem Board über gängige serielle Schnittstellen. Die DTR- und RTS-Leitungen gewährleisten einen zuverlässigen Auto-Reset und Bootloader-Start während der Programmierung.

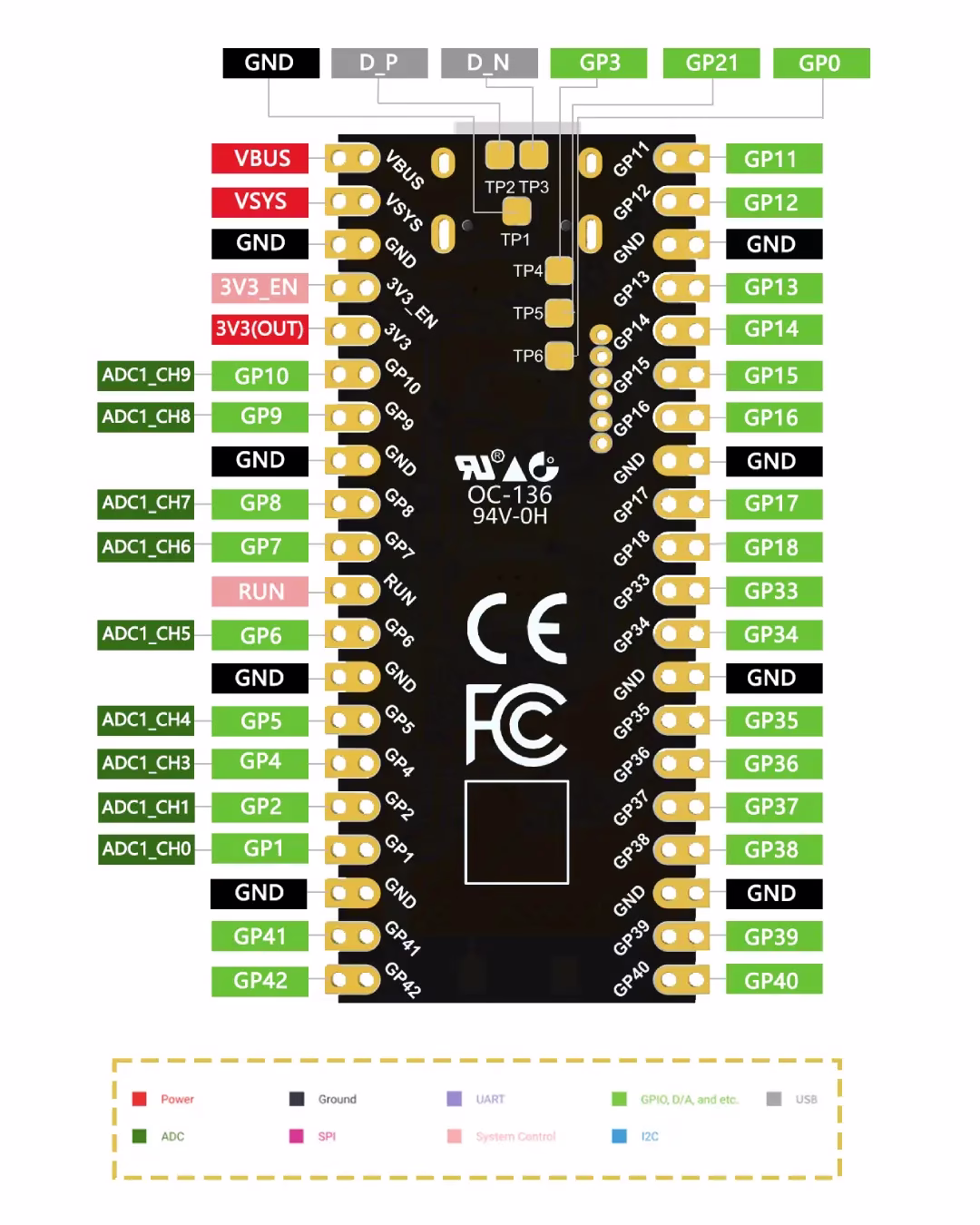

Ein detaillierter Schaltplan und eine Pinbelegung ermöglichen es Entwicklern, schnell Prototypen zu erstellen und die Platine in kundenspezifische Schaltungen zu integrieren. Die Platine verfügt außerdem über einen Micro-USB-Anschluss für Stromversorgung und Programmierung, eine integrierte Spannungsregelung und einen ESD-Schutz, um einen stabilen und sicheren Betrieb zu gewährleisten.

Hauptmerkmale:

– ESP32-S3 SoC mit Dual-Core LX7 Prozessor @ 240 MHz
– Erhältlich in den Varianten N8R2 (8 MB Flash + 2 MB PSRAM), N8R8 (8 MB Flash + 8 MB PSRAM) und N16R8 (16 MB Flash + 8 MB PSRAM)
– Integriertes 2,4-GHz-WLAN und Bluetooth 5 (LE)
– KI-Beschleunigung mit Vektorinstruktionen für ML-Anwendungen
– Kompakte PICO-Bauform für platzsparende Designs
– Vollständige UART-Schnittstelle: VCC, GND, RX0, TX0, DTR, RTS
– Kompatibel mit USB-zu-TTL/UART-Adaptern für einfache Programmierung und Fehlersuche
– Micro-USB-Anschluss für Stromversorgung und Datenübertragung
– Umfassende Pinbelegungs- und Schaltplandokumentation
– Energiesparendes Design mit mehreren Energiesparmodi

Ob Sie einen intelligenten Sensor, ein sprachgesteuertes Gerät oder ein vernetztes Wearable entwickeln möchten – das ESP32-S3 PICO Entwicklungsboard bietet Ihnen die benötigte Leistung, Flexibilität und Benutzerfreundlichkeit. Dank seiner kompakten Größe, der leistungsstarken Funktionen und des entwicklerfreundlichen Designs ist es ein unverzichtbares Werkzeug für schnelles Prototyping und Produktentwicklung im modernen IoT- und KI-Umfeld.

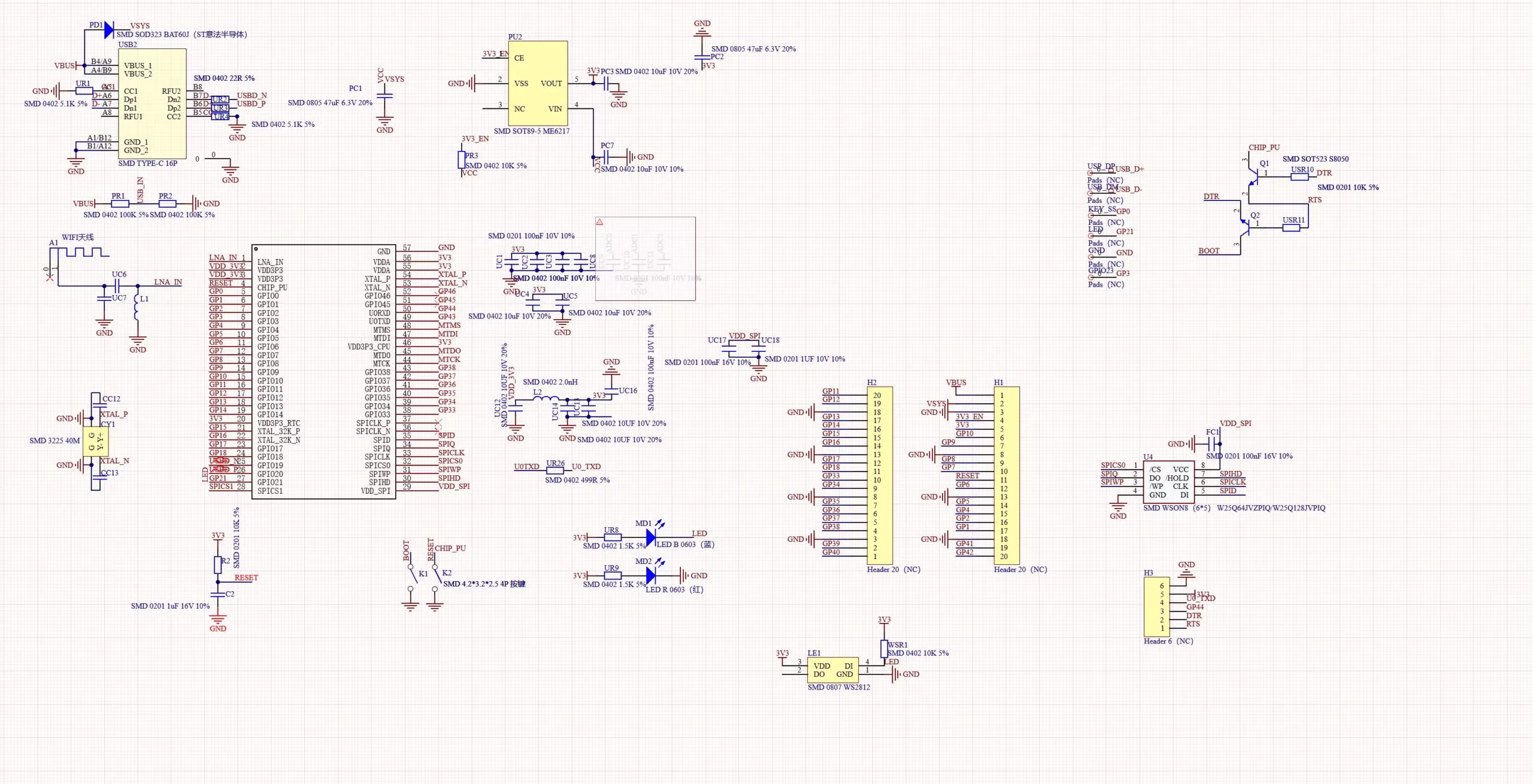

Schematische Darstellung:
