Beschreibung

ESP32-S3 5″ LCD-Entwicklungsboard

Integriert RGB-LCD-Display und optional kapazitiven 5-Punkt-Touchscreen.

ESP32-S3 5inch Display Development Board, 32-Bit LX7 Dual-Core Processor, 800×480/1024×600 Display Resolution, Touch or No Touch — reference image 1
Versionsoptionen
ESP32-S3 5inch Display Development Board, 32-Bit LX7 Dual-Core Processor, 800×480/1024×600 Display Resolution, Touch or No Touch — reference image 2

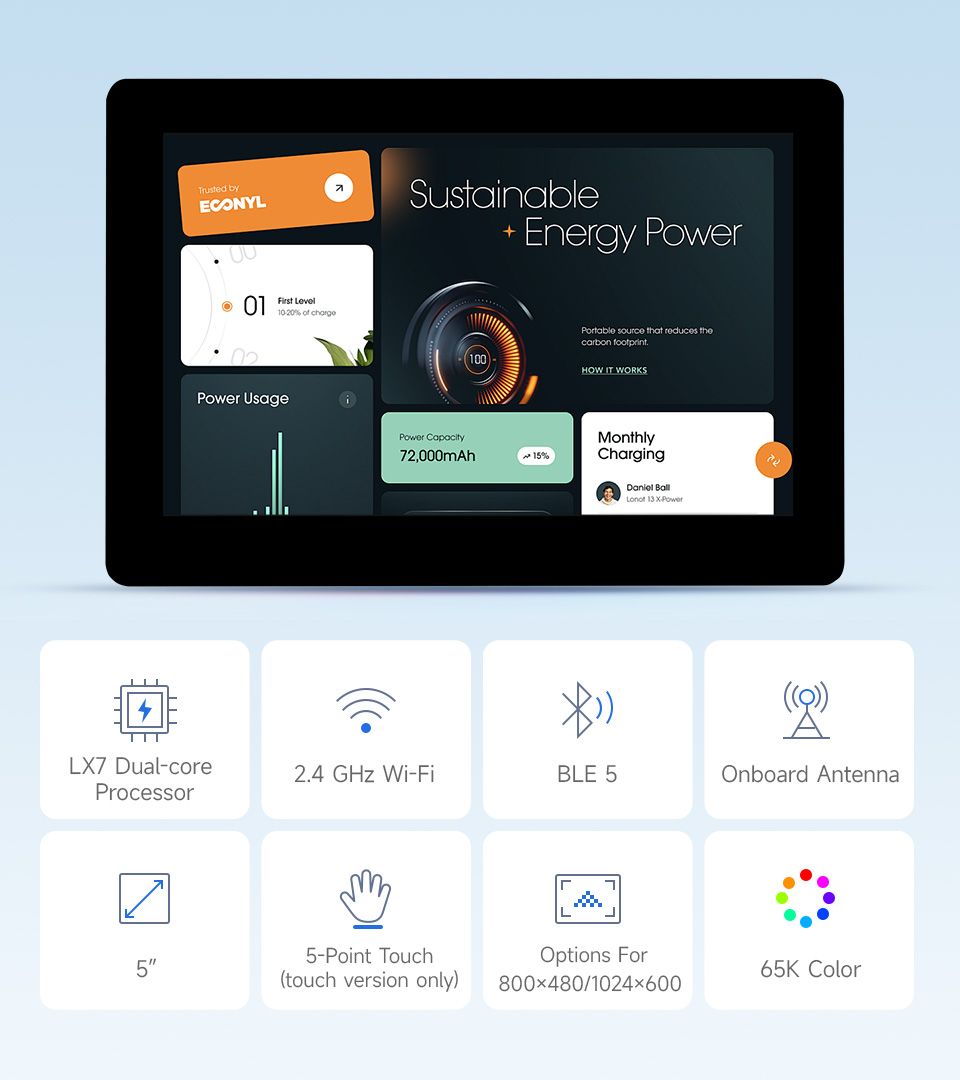

Funktionen

Dieses Produkt ist ein Mikrocontroller-Entwicklungsboard mit 2,4-GHz-WLAN- und BLE-5-Unterstützung, integriertem Flash-Speicher und PSRAM mit hoher Kapazität. Der integrierte 5-Zoll-LCD-Bildschirm ermöglicht die flüssige Ausführung von GUI-Programmen wie LVGL. In Kombination mit verschiedenen Peripherieschnittstellen eignet es sich ideal für die schnelle Entwicklung von HMIs und anderen ESP32-S3-Anwendungen.

  • Ausgestattet mit einem Xtensa 32-Bit LX7 Dual-Core-Prozessor, bis zu 240 MHz Taktfrequenz
  • Unterstützt 2,4-GHz-WLAN (802.11 b/g/n) und Bluetooth 5 (LE) mit integrierter Antenne.
  • Ausgestattet mit 512 KB SRAM und 384 KB ROM, mit 16 MB Flash-Speicher und 8 MB PSRAM.
  • Integriertes 5-Zoll-LCD-Display, optional mit 800×480/1024×600 Pixel Auflösung, 65.000 Farben
  • Unterstützt kapazitive Touch-Steuerung über I2C-Schnittstelle, 5-Punkt-Touch mit Interrupt-Unterstützung (nur für die Touch-Version)
  • Integrierter Spannungsregler, unterstützt Weitbereichsnetzteile von 7 bis 36 V
  • Eingebauter RTC-Chip und wiederaufladbarer Akku gewährleisten, dass die Zeitdaten bei Stromausfall nicht verloren gehen.
  • Onboard CAN, RS485, I2C-Schnittstelle, TF-Kartensteckplatz, MX1.25 2P-Batterieanschluss und digitale isolierte IO-Schnittstellen usw.
  • Unterstützt passive und aktive digitale Eingänge mit bidirektionaler Optokoppler-Isolation.
  • Unterstützt digitale Ausgänge mit Optokoppler-Isolation und bietet eine höhere Ansteuerleistung mit bis zu 450 mA Stromsenke.
  • Integrierte LED-Anzeigen zur Anzeige des Betriebs- und Akkuladezustands
  • Unterstützt flexible Taktung, unabhängige Modulstromversorgungseinstellungen und andere Steuerungsmöglichkeiten, um einen geringen Stromverbrauch in verschiedenen Szenarien zu realisieren.
Anwendungsszenarien
ESP32-S3 5inch Display Development Board, 32-Bit LX7 Dual-Core Processor, 800×480/1024×600 Display Resolution, Touch or No Touch — reference image 3

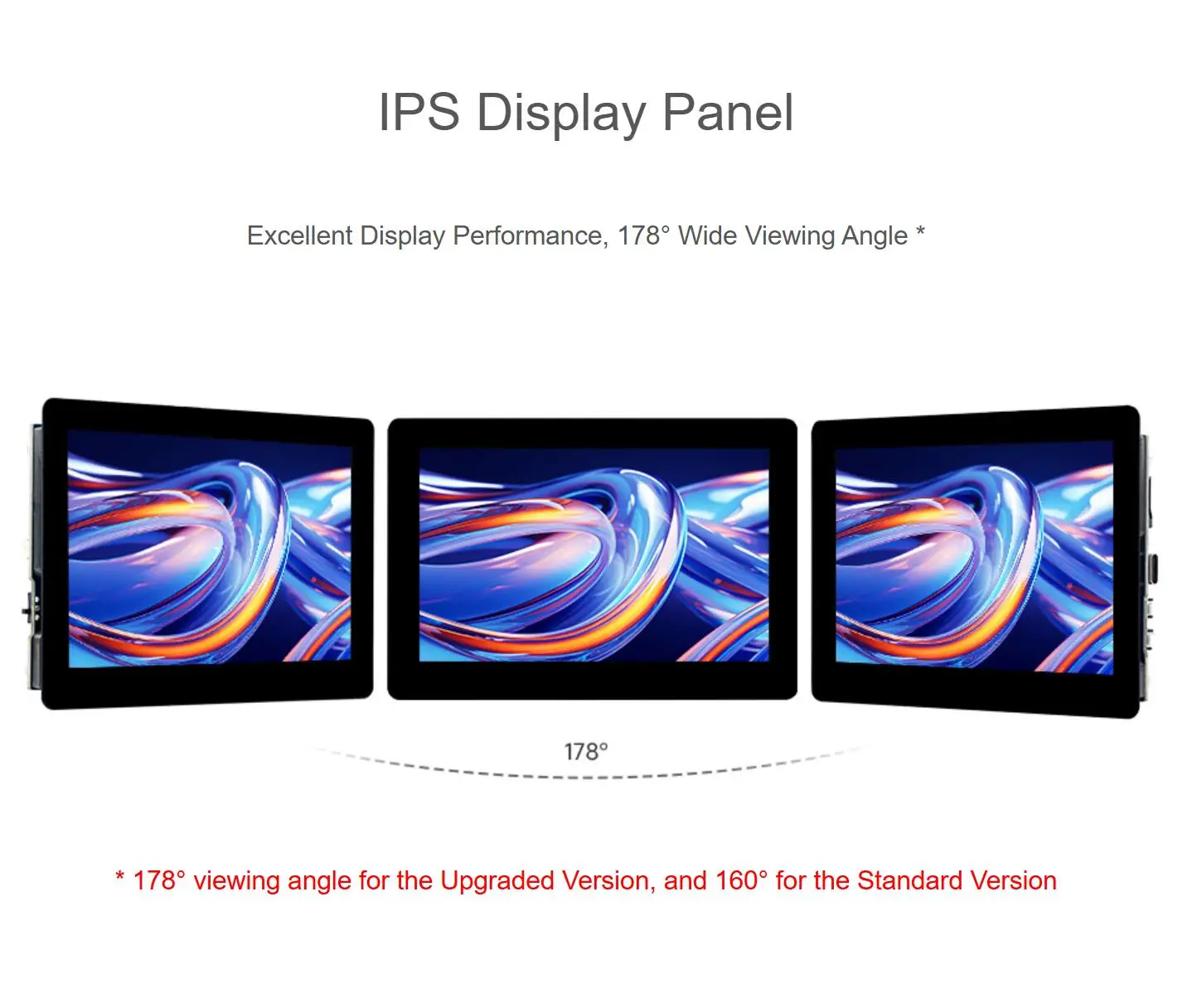

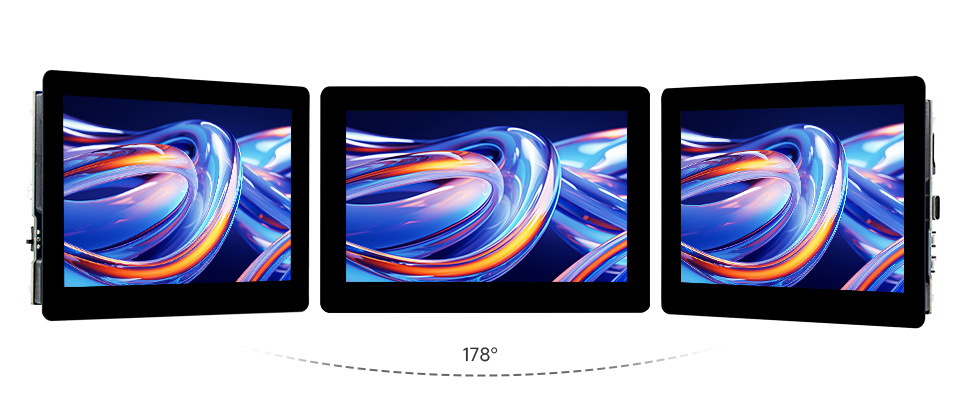

IPS-Display

Hervorragende Displayleistung, 178° weiter Betrachtungswinkel *

ESP32-S3 5inch Display Development Board, 32-Bit LX7 Dual-Core Processor, 800×480/1024×600 Display Resolution, Touch or No Touch — reference image 4

* 178° Betrachtungswinkel bei der verbesserten Version und 160° bei der Standardversion

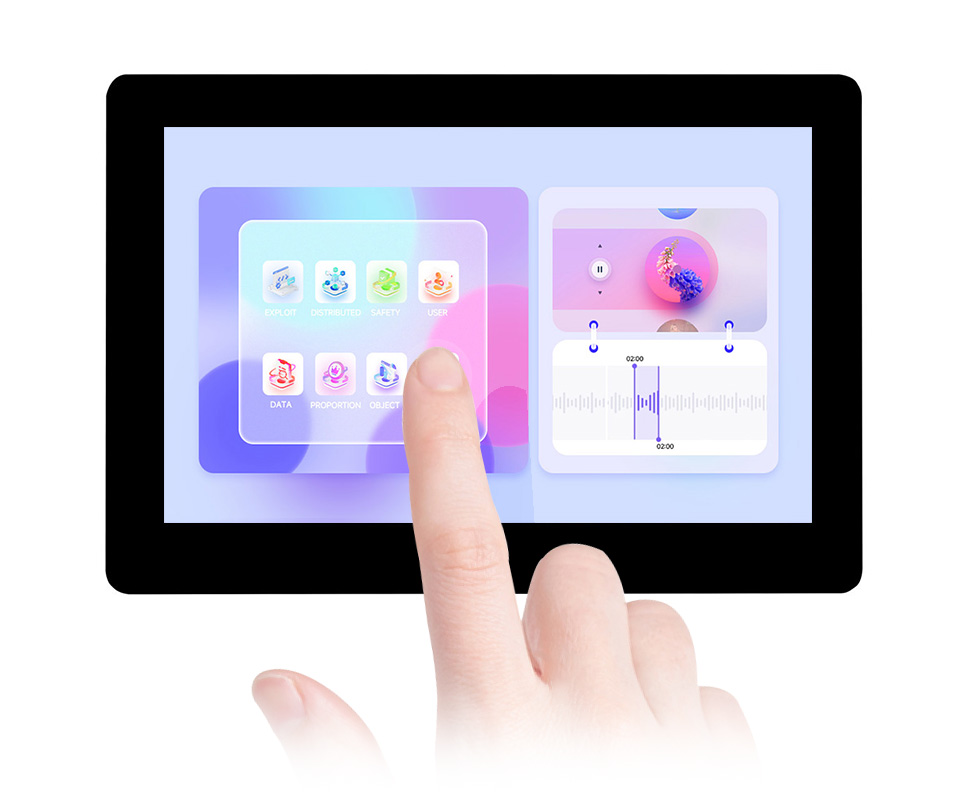

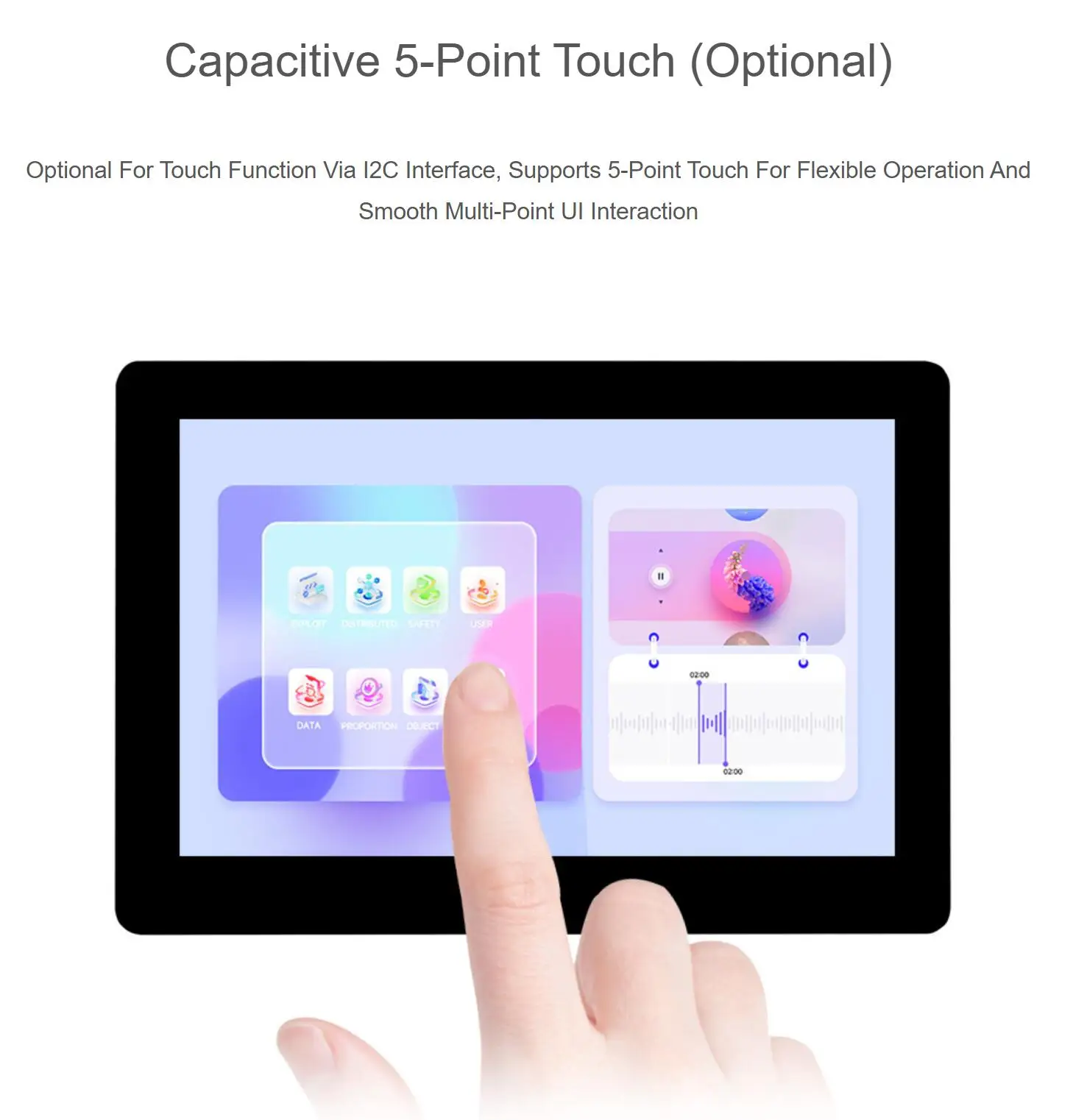

Kapazitiver 5-Punkt-Touch (optional)

Optionale Touch-Funktion über I2C-Schnittstelle, unterstützt 5-Punkt-Touch für flexible Bedienung und reibungslose Mehrpunkt-UI-Interaktion

ESP32-S3 5inch Display Development Board, 32-Bit LX7 Dual-Core Processor, 800×480/1024×600 Display Resolution, Touch or No Touch — reference image 5

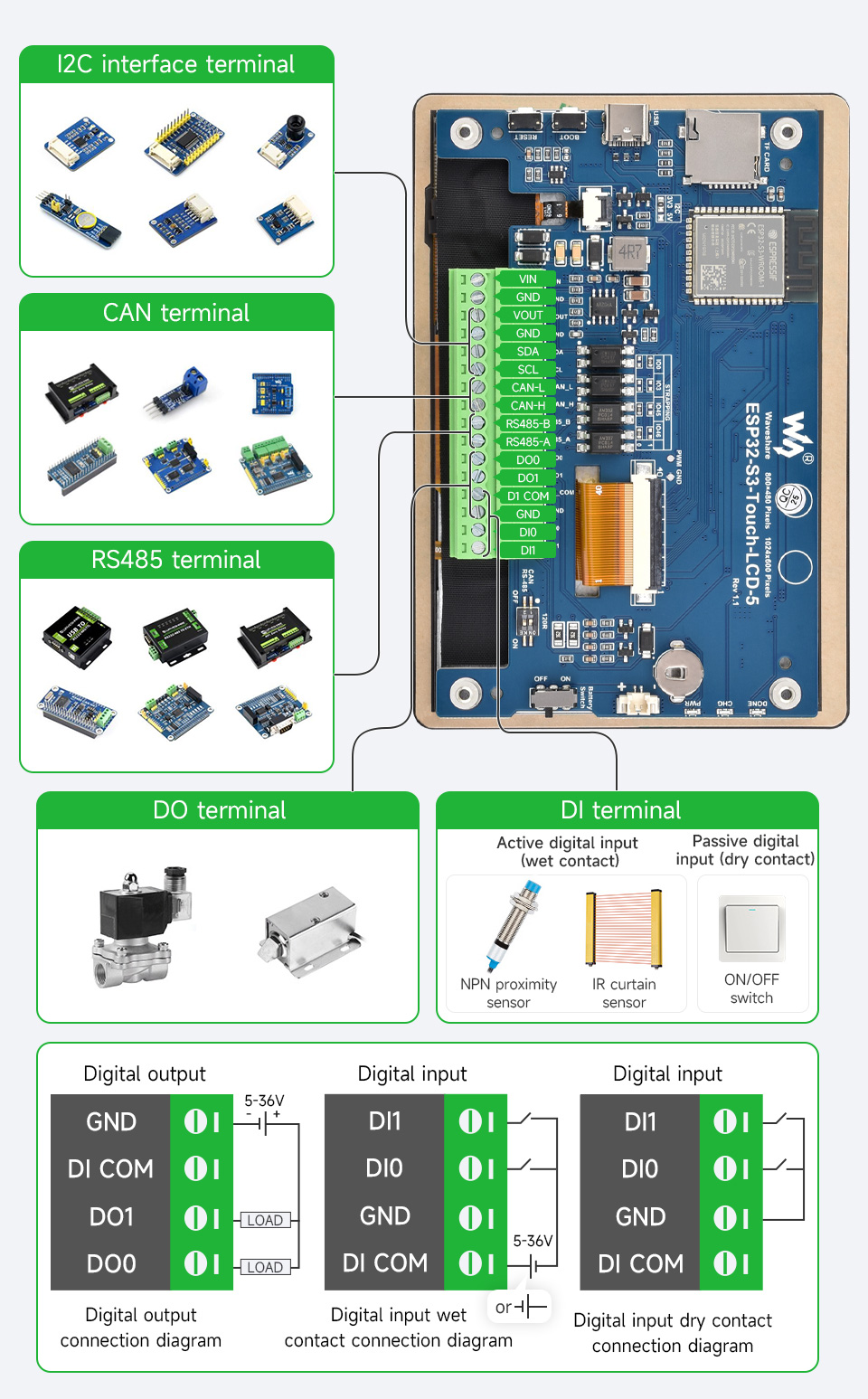

Unterstützt mehrere Peripheriegeräte

Unterstützt die Erweiterung um mehrere Peripheriegeräte über CAN, RS485, I2C und isolierte E/A-Schnittstellen.

ESP32-S3 5inch Display Development Board, 32-Bit LX7 Dual-Core Processor, 800×480/1024×600 Display Resolution, Touch or No Touch — reference image 6

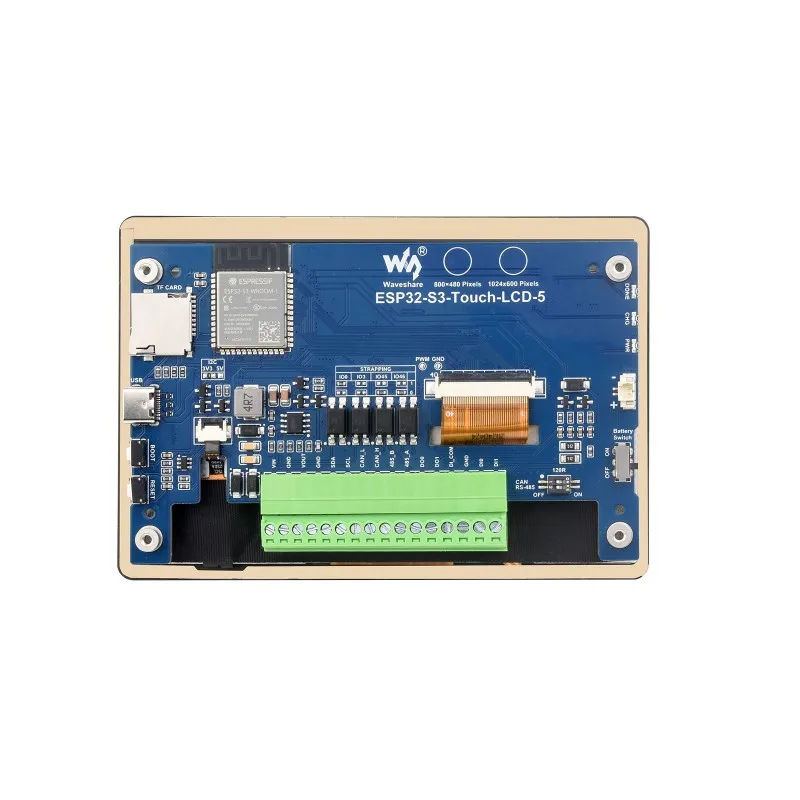

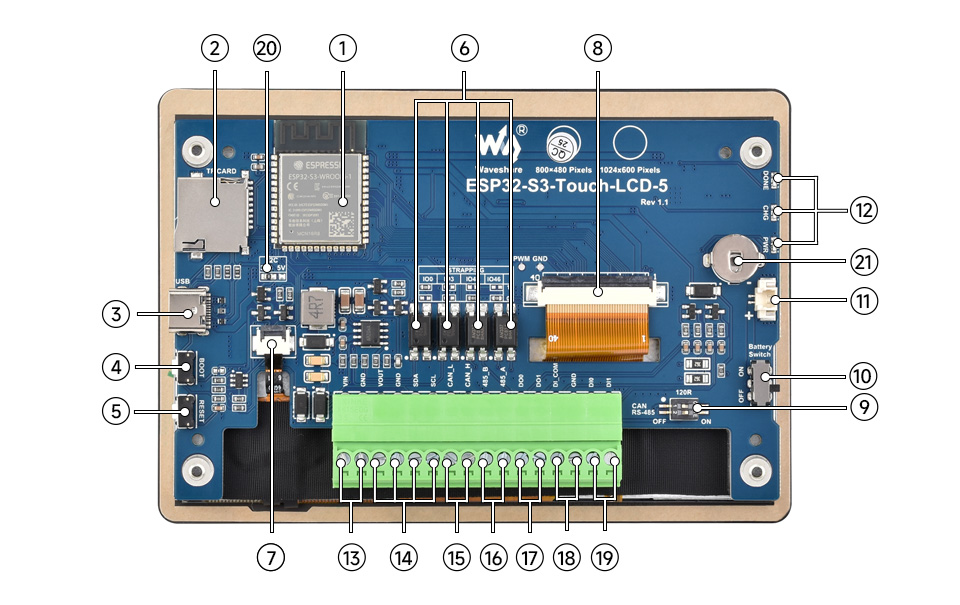

Was ist an Bord?
ESP32-S3 5inch Display Development Board, 32-Bit LX7 Dual-Core Processor, 800×480/1024×600 Display Resolution, Touch or No Touch — reference image 7
  1. ESP32-S3-WROOM-1-N16R8
    Der SoC mit WLAN und Bluetooth, bis zu 240 MHz Betriebsfrequenz, integriertem 8 MB PSRAM und 16 MB Flash-Speicher
  2. TF-Kartensteckplatz
  3. USB-Typ-C-Anschluss
  4. BOOT-Taste
    Zum Brennen des Programms die Taste beim Einschalten gedrückt halten.
  5. RESET-Taste
  6. Optokoppler-Isolation
  7. Anschluss für Touchpanel
  8. 5-Zoll-Displaypanel-Anschluss
  9. Auswahl der Widerstände für RS485- und CAN-Anschlüsse
    Standardmäßig schließen
  10. Batteriestromversorgung EIN/AUS
  11. 3,7-V-Lithiumbatterie, GH1,25-Anschluss
  12. Statusanzeigen
    ERLEDIGT: Anzeige für abgeschlossenen Lithium-Akku-Ladevorgang
    CHG: Ladeanzeige für Lithiumbatterie
    PWR: Betriebsanzeige
    (Die Anzeige CHG blinkt und die Anzeige DONE leuchtet, wenn das Netzteil angeschlossen ist, aber keine Lithiumbatterie angeschlossen ist oder der Batterieschalter ausgeschaltet ist.)
  1. 7-36V DC-Stromversorgungsanschluss
  2. I2C-Schnittstellenanschluss
    VOUT-Pin-Ausgang 5V/3,3V (Umschaltung über Onboard-Widerstand)
  3. CAN-Schnittstelle
  4. RS485-Schnittstellenanschluss
  5. Digitalausgang
    5~36V, Open-Drain-Ausgang, Ausgangslast: 450mA pro Kanal (MAX)
  6. Gemeinsamer Eingang für Eingangssignal
    NC: Passiver potentialfreier Eingang
    Anschluss an die positive Versorgungsspannung: Digitaleingang niedrig aktiv, für NPN-Kontakte mit aktivem Eingang, 5–36 V DC
    Anschluss an den Minuspol der Stromversorgung: Digitaleingang hoch aktiv, für PNP-Trockenkontakt-Eingang aktiv, 5–36 V DC
  7. Digitaler Eingang
    5~36V, unterstützt passiven/aktiven Eingang (NPN oder PNP)
  8. I2C VOUT-Ausgangsauswahl
    zur Steuerung der Ausgangsspannung und des I/O-Pegels von I2C VOUT, standardmäßig 3,3 V.

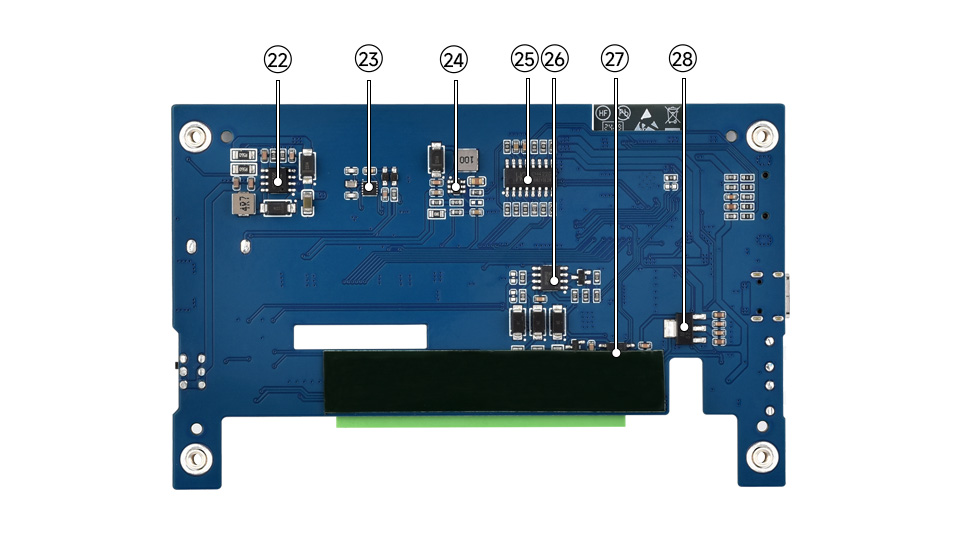

ESP32-S3 5inch Display Development Board, 32-Bit LX7 Dual-Core Processor, 800×480/1024×600 Display Resolution, Touch or No Touch — reference image 8
  1. CS8501
    Lithium-Batterie-Lademanager
  2. PCF85063
    RTC-Chip zur präzisen Zeitsteuerung
  3. AP3032KTR-G1
    Display-Hintergrundbeleuchtungs-Verstärkungswandler
  4. CH422G
    IO-Erweiterungschip
  1. SP3485
    RS485-Transceiver
  2. TJA1051T/3/1J
    CAN-Transceiver
  3. SGM2212-3.3
    800 mA rauscharmer LDO
  4. Wiederaufladbarer Lithium-Akku
Unterstützung für Batch-Anpassung

Unterstützung von Software- und Hardwareanpassungen
Einschließlich Hardware-Schnittstelle, Logo, Etikett, Gehäuse und Webseite usw.

ESP32-S3 5inch Display Development Board, 32-Bit LX7 Dual-Core Processor, 800×480/1024×600 Display Resolution, Touch or No Touch — reference image 9
Umrissabmessungen

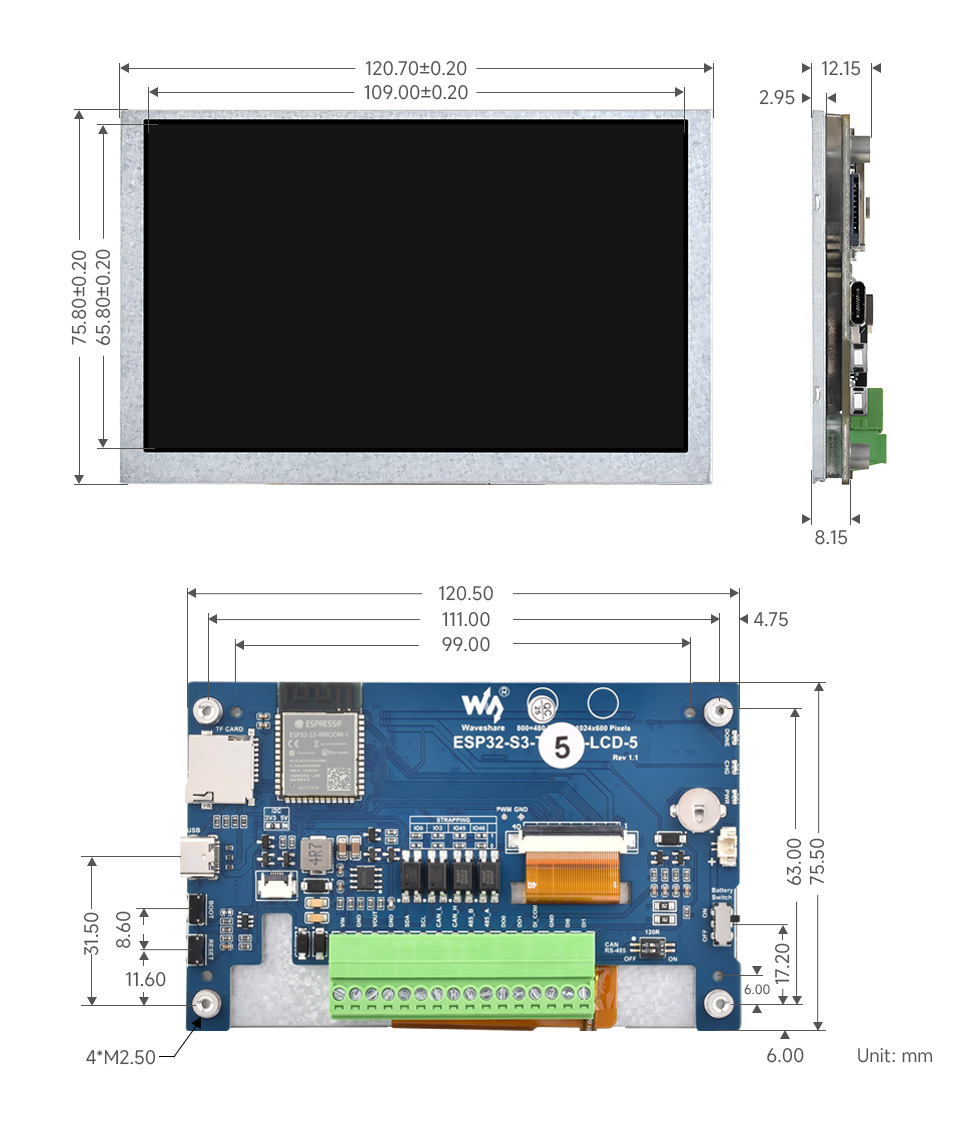

Version ohne Touchscreen

ESP32-S3 5inch Display Development Board, 32-Bit LX7 Dual-Core Processor, 800×480/1024×600 Display Resolution, Touch or No Touch — reference image 10

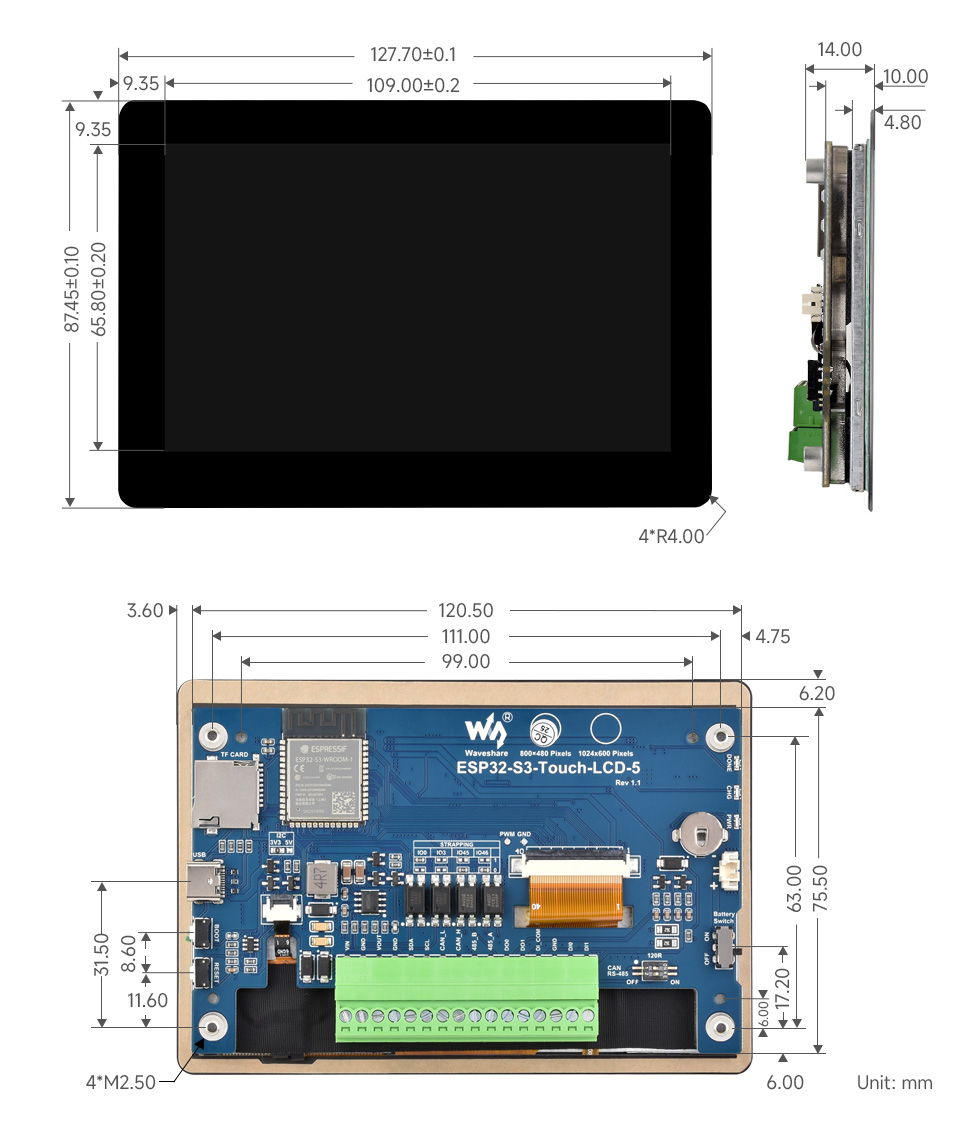

Mit Touchscreen-Version

ESP32-S3 5inch Display Development Board, 32-Bit LX7 Dual-Core Processor, 800×480/1024×600 Display Resolution, Touch or No Touch — reference image 11

Produktanpassung

Wir unterstützen Dienstleistungen zur Produktindividualisierung. Kontaktieren Sie uns um Ihre Anforderungen zu besprechen.
