ESP32 3-Tasten-LED-Lernplatine (unbestückte Leiterplatte)

Beschreibung

ESP32 3-Tasten-LED-Lernplatine (unbestückte Leiterplatte)

Two-layer through-hole learning board by Siddhi Patel with footprints for three buttons, three LEDs and socket headers for a removable ESP32 development board.

Anwendungen

Beginner soldering, GPIO input/output exercises and custom memory-game development.

Was Sie erhalten

One unpopulated carrier PCB. ESP32 development board, LEDs, resistors, buttons, headers and cables are excluded. Check the development board pinout and header spacing before assembly. The upstream project provides hardware-test firmware; final memory-game firmware is still planned. This is a learning platform, not a complete playable game.

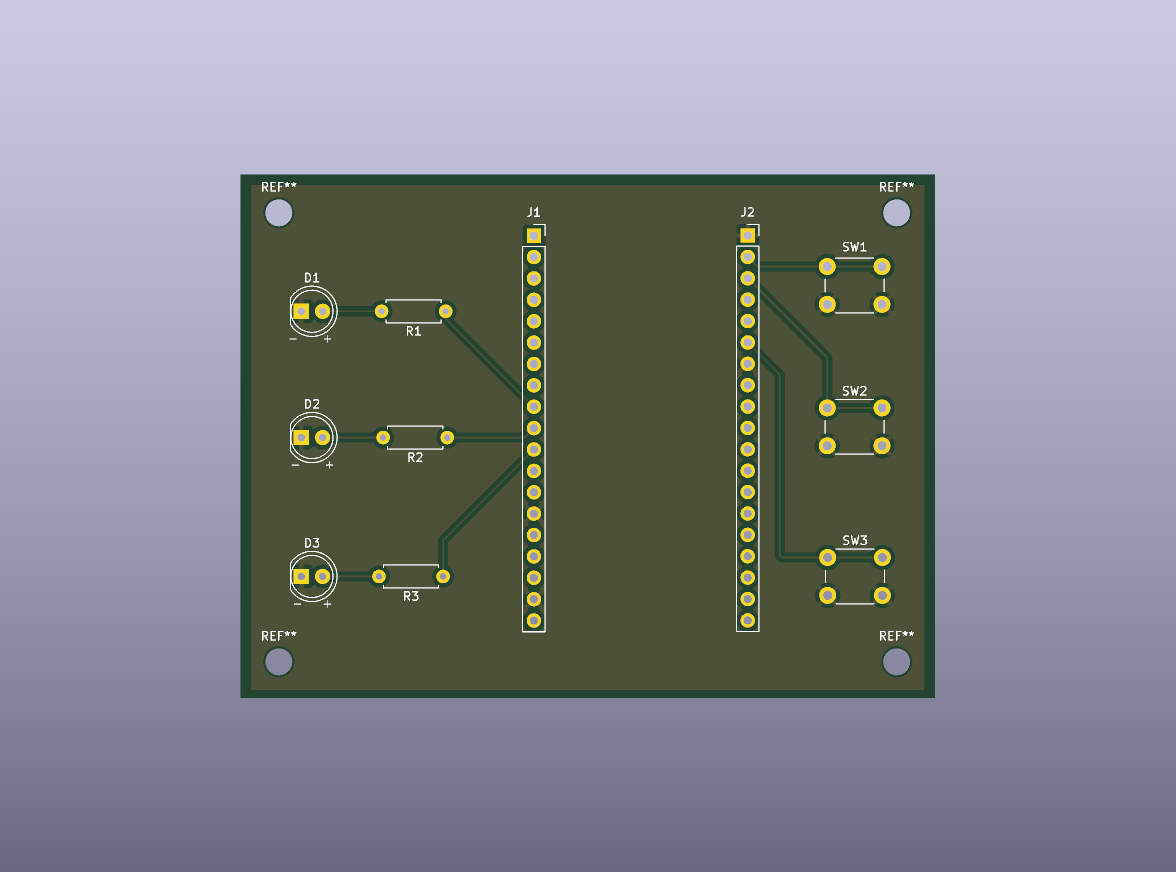

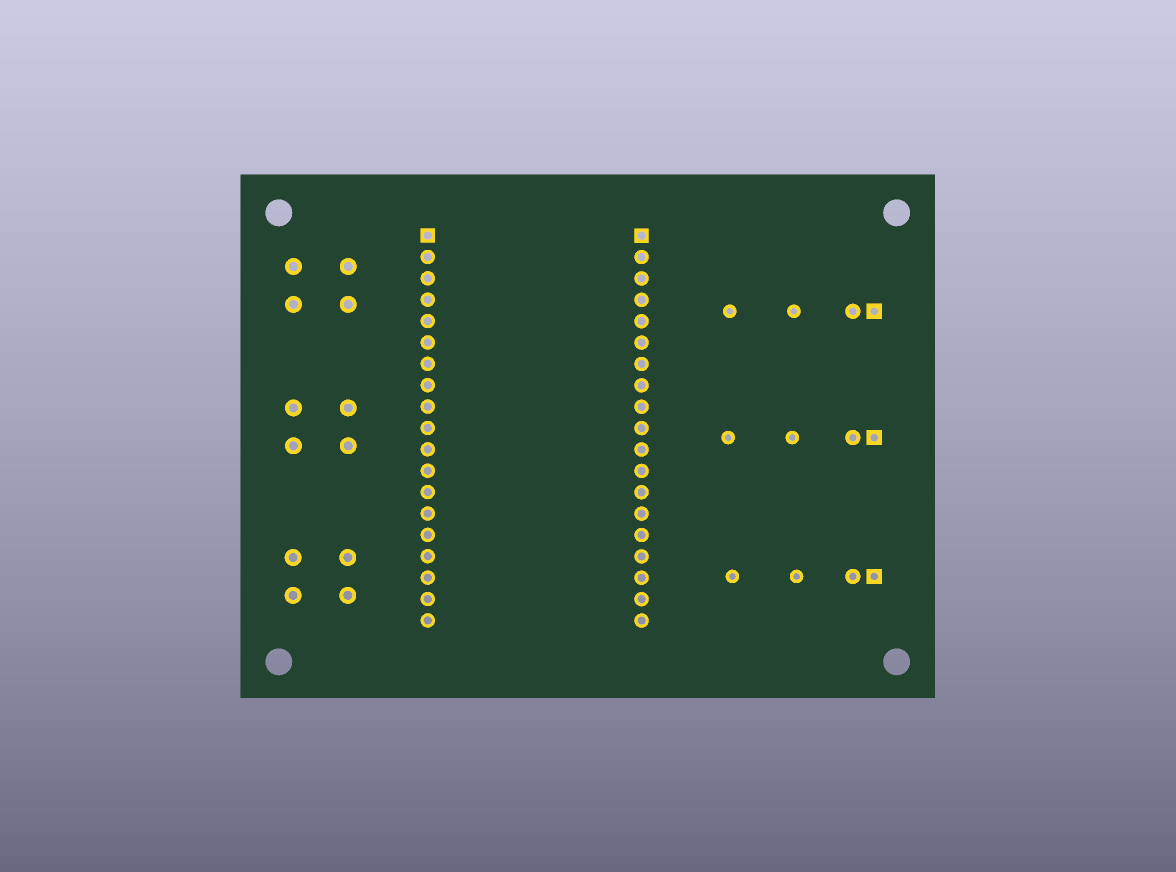

DIYIPCB fertigt diese Open-Hardware-Baugruppe in Eigenregie. Es handelt sich weder um ein offizielles Produkt des ursprünglichen Entwicklers noch um ein von diesem unterstütztes Produkt. Die Abbildungen zeigen CAD-Vorschauen der unbestückten Platine und keine Fotos von Lagerbaugruppen. Lötstopplack und Oberflächenbeschaffenheit können abweichen.

Details zur Leiterplattenbestellung

• Eine unbestückte Leiterplatte pro Kaufeinheit, US$2.00.
• 2 Kupferschichten; Nenndicke 1,6 mm.
• Lieferzeit für die Leiterplattenproduktion: 2-3 Tage.
• Geschätztes Versandgewicht inklusive Verpackung: 50 g.
• Die Versanddauer kommt zusätzlich hinzu.

PCBA und Anpassung

Bauteilbeschaffung, SMD-Bestückung, Handlöten, Programmierung und vereinbarte Funktionstests sind auf Anfrage erhältlich. Ein Projektmanager kümmert sich um Ihre Anforderungen. Bitte senden Sie uns die gewünschte Menge, die benötigten Steckverbinder, die Firmware und den Testumfang. Die Produktionszeit für die Leiterplattenbestückung (PCBA) beträgt 5–10 Tage, abhängig von der Bauteilverfügbarkeit. Die Leiterplattenbestückung ist nicht im Preis der unbestückten Platine enthalten.

PCBA-Angebot anfordern

Quelldateien und Quellenangabe

Original design: siddhipatel911/memory-game-pcb. Version: Pinned hardware revision.

• Originales GitHub-Projekt und Montagedokumentation
• Pinned source revision 0484afbbd9dc
• Fertigungsdateien
• Lizenz: MIT

Für die Fertigung werden die Original-Fertigungsdateien verwendet. Die CAD-Bildkopie blendet die Bauteilmodelle nur zur Veranschaulichung aus. Die ursprünglichen Quellen und Urhebervermerke bleiben erhalten.

MIT License

Copyright (c) 2026 Siddhi Patel

Permission is hereby granted, free of charge, to any person obtaining a copy
of this software and associated documentation files (the "Software"), to deal
in the Software without restriction, including without limitation the rights
to use, copy, modify, merge, publish, distribute, sublicense, and/or sell
copies of the Software, and to permit persons to whom the Software is
furnished to do so, subject to the following conditions:

The above copyright notice and this permission notice shall be included in all
copies or substantial portions of the Software.

THE SOFTWARE IS PROVIDED "AS IS", WITHOUT WARRANTY OF ANY KIND, EXPRESS OR
IMPLIED, INCLUDING BUT NOT LIMITED TO THE WARRANTIES OF MERCHANTABILITY,
FITNESS FOR A PARTICULAR PURPOSE AND NONINFRINGEMENT. IN NO EVENT SHALL THE
AUTHORS OR COPYRIGHT HOLDERS BE LIABLE FOR ANY CLAIM, DAMAGES OR OTHER
LIABILITY, WHETHER IN AN ACTION OF CONTRACT, TORT OR OTHERWISE, ARISING FROM,
OUT OF OR IN CONNECTION WITH THE SOFTWARE OR THE USE OR OTHER DEALINGS IN THE
SOFTWARE.

5% des berechtigten Nettoumsatzes fließen in den Open-Hardware-Fonds ein, ohne Aufpreis.
