Hochpräzisions-Signalgenerator (DC 9-12V) zum Selbstbauen, Sinus-, Dreieck- und Rechteckwellen, Frequenzbereich 1Hz-1MHz, einstellbare Frequenz

Beschreibung

Merkmale:

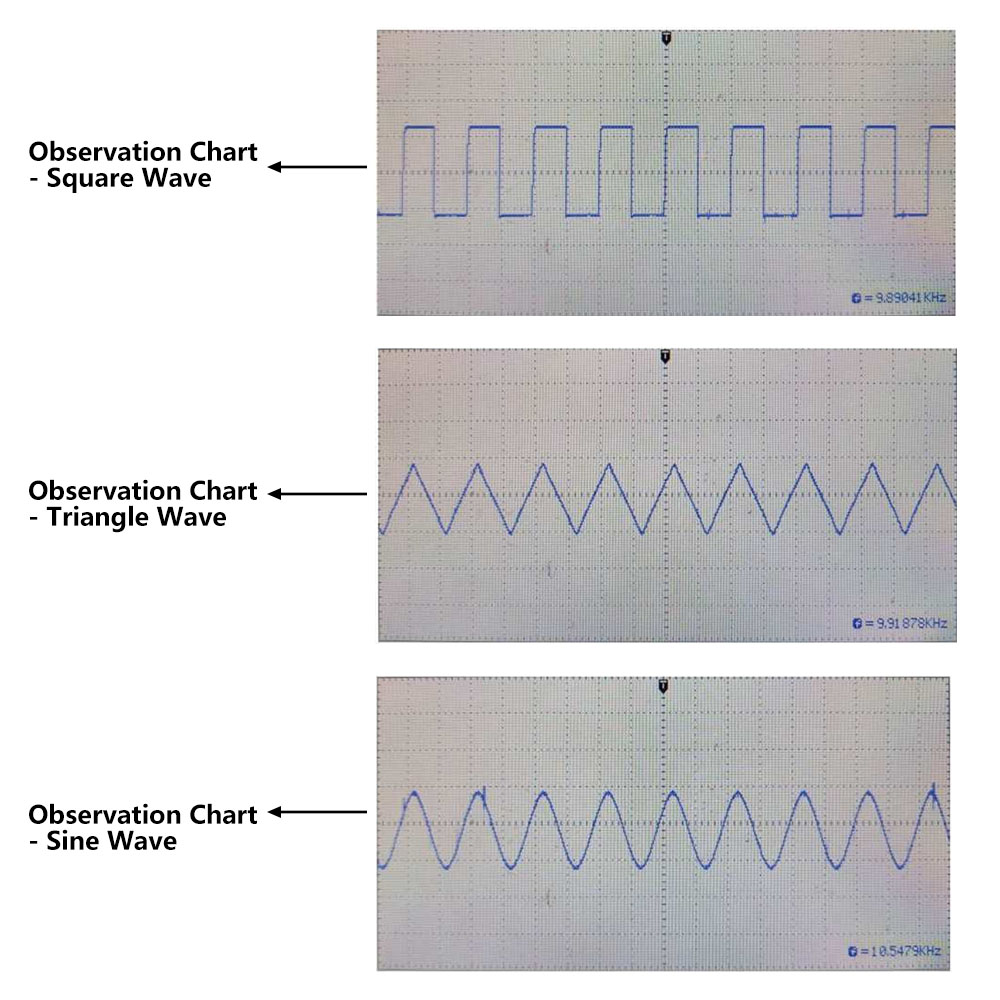

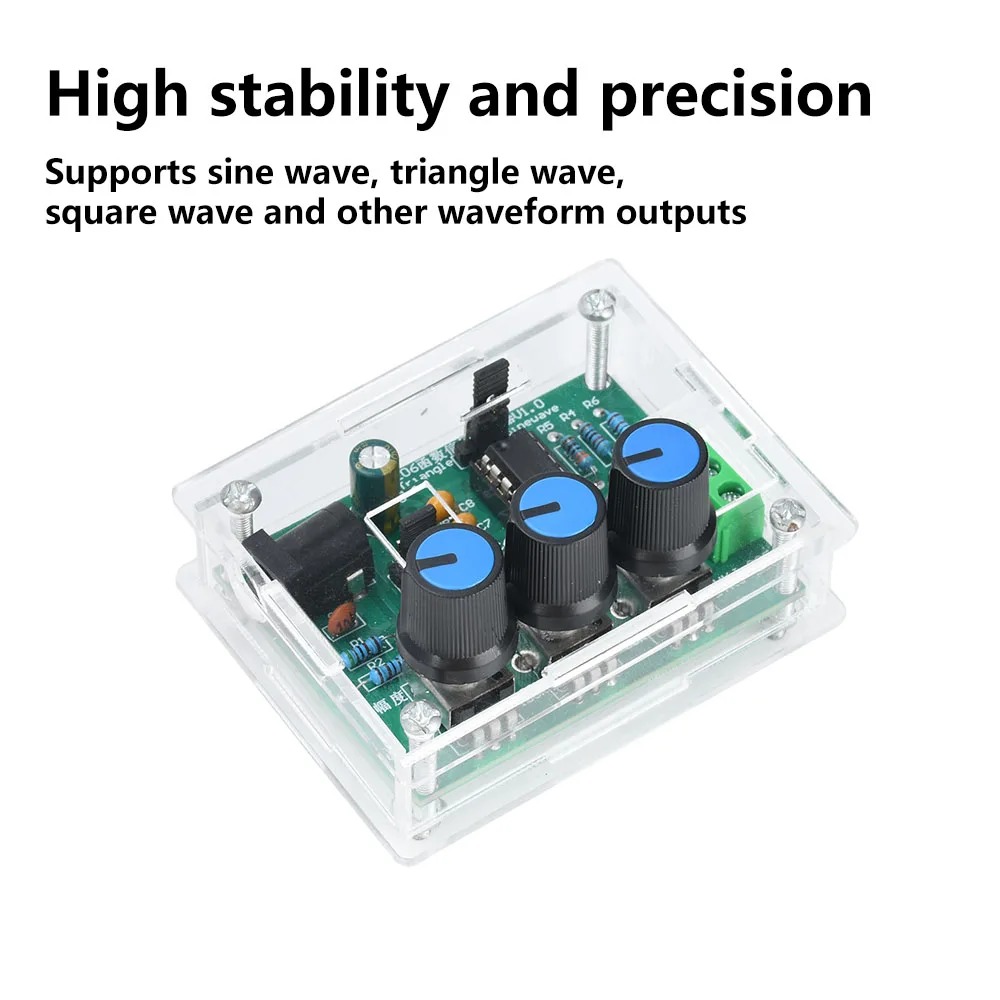

1. Hohe Stabilität und Genauigkeit, Unterstützung mehrerer Wellenformausgänge wie Sinuswelle, Dreieckwelle, Rechteckwelle usw.

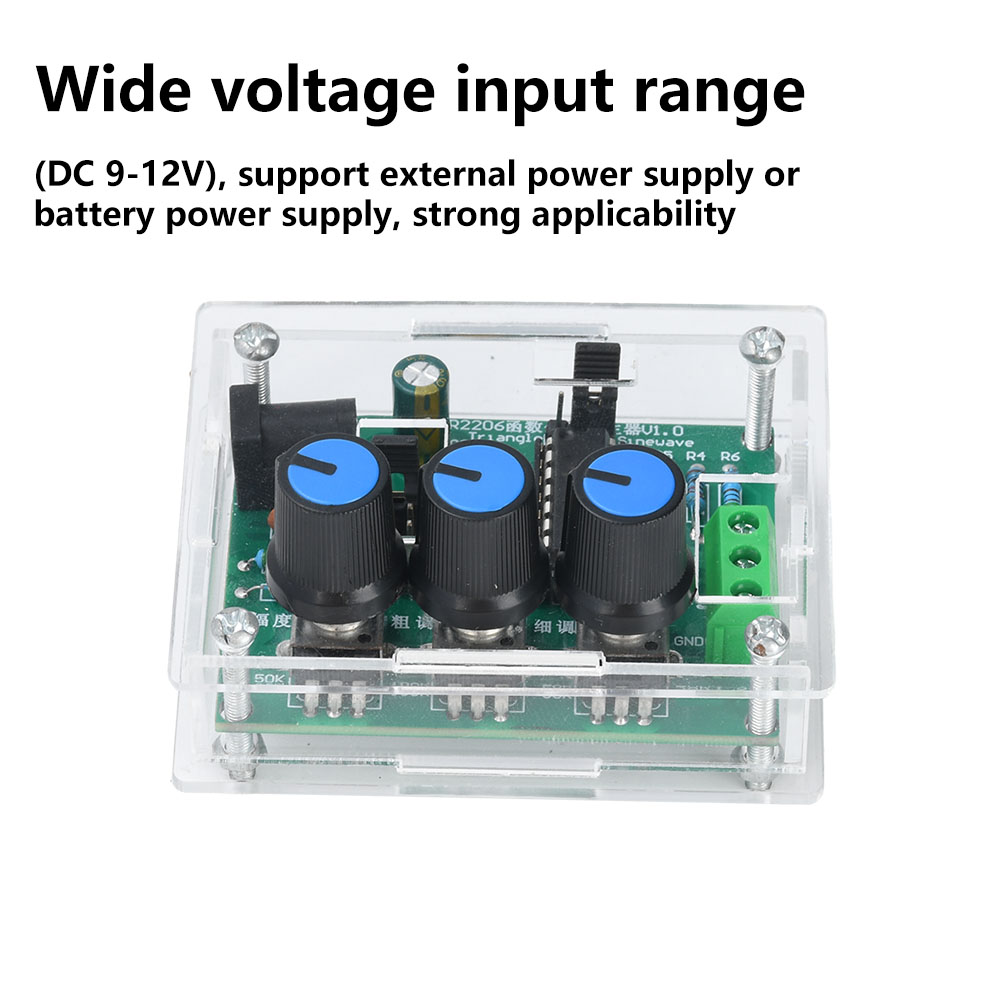

2. Breiter Eingangsspannungsbereich (DC 9-12V), unterstützt externe Stromversorgung oder Batteriestromversorgung, mit starker Anwendbarkeit.

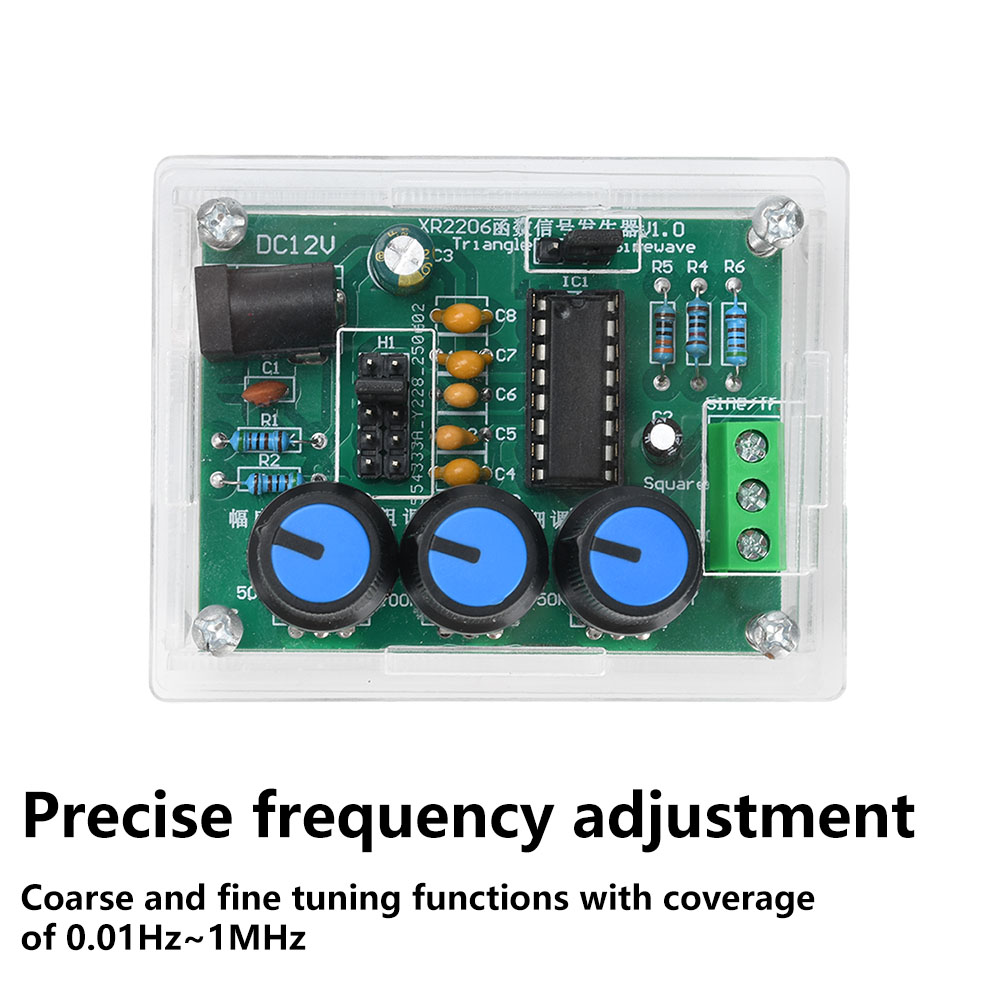

3. Präzise Frequenzeinstellung mit Grob- und Feineinstellfunktionen, die einen Bereich von 0,01 Hz bis 1 MHz abdecken.

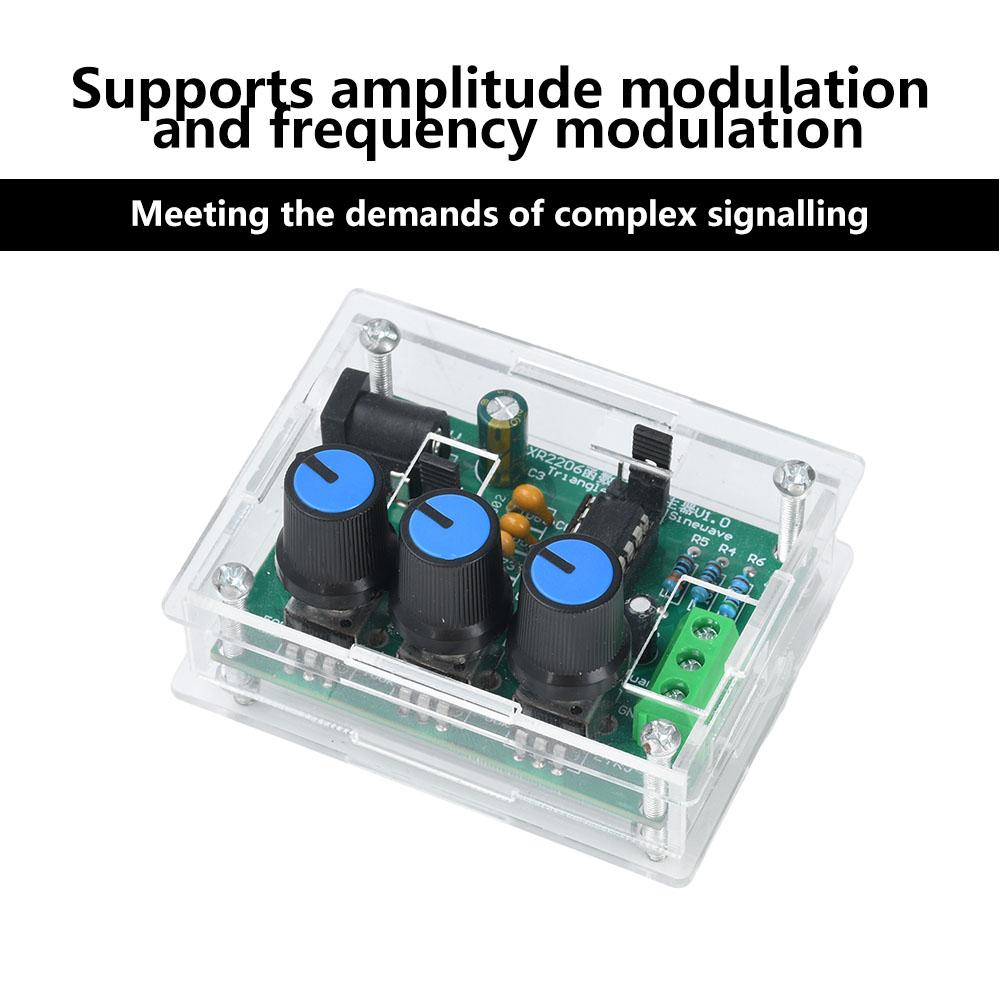

4. Unterstützung von Amplitudenmodulation und Frequenzmodulation zur Erfüllung der Anforderungen komplexer Signalerzeugung.

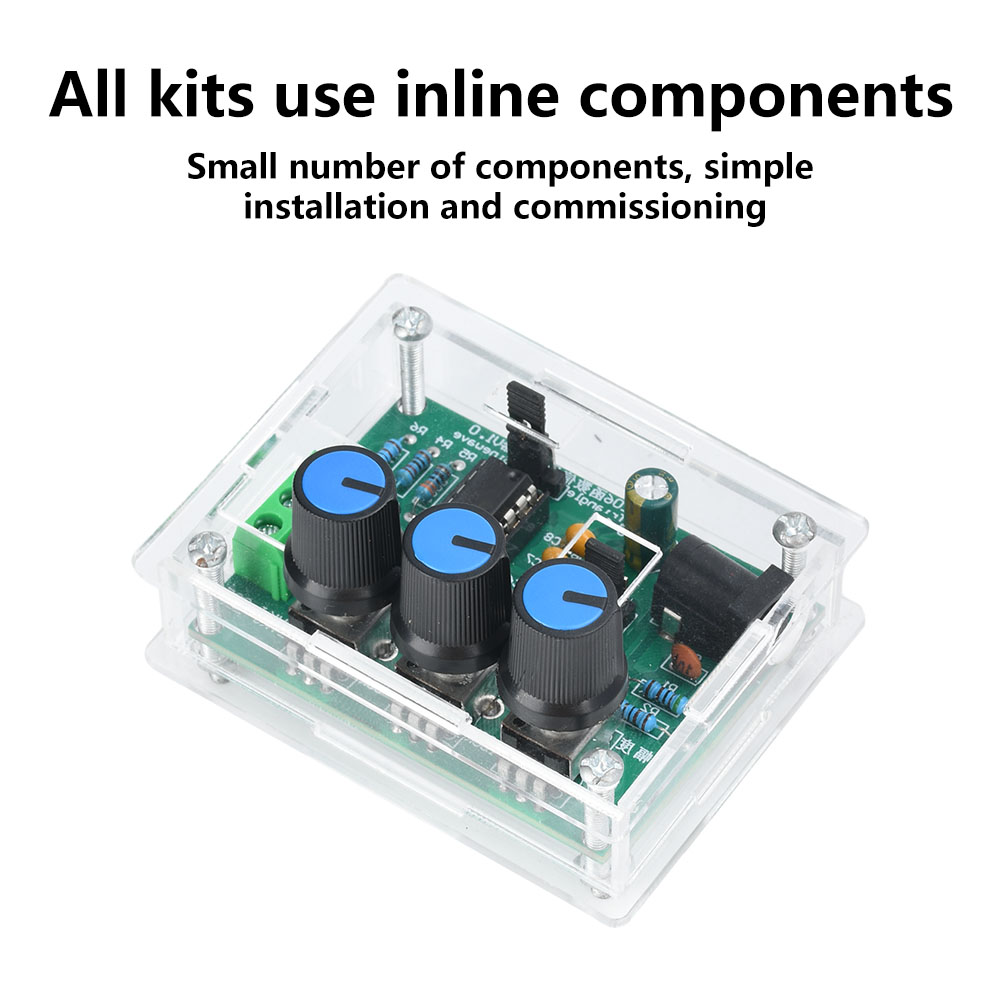

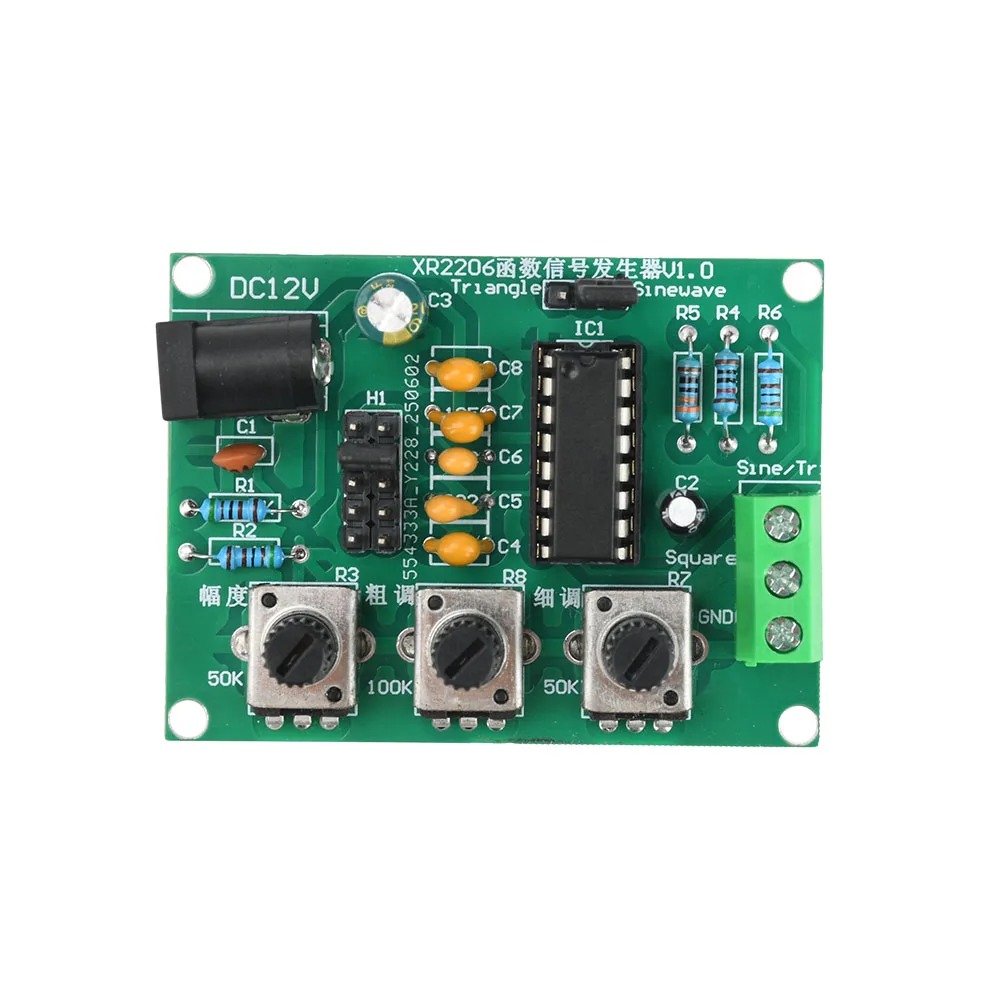

5. Das Kit verwendet ausschließlich direkt einsteckbare Komponenten, was sich durch eine geringe Anzahl an Bauteilen, eine einfache Installation und Fehlersuche auszeichnet.

Produkteinführung:

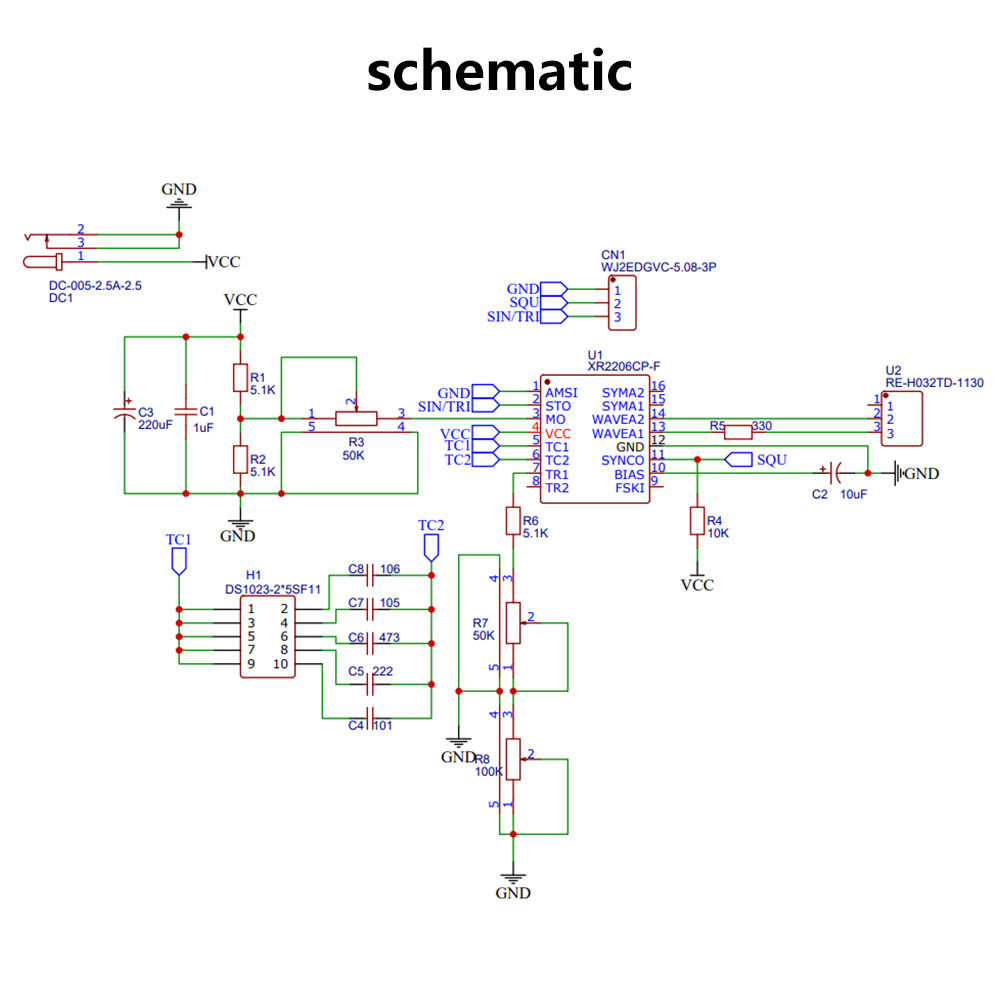

Der XR-2206 ist ein leistungsstarker, integrierter Funktionsgenerator-Chip. Er erzeugt hochstabile und präzise Sinus-, Dreieck- und Rechteckwellen sowie durch Anpassung des Tastverhältnisses Sägezahn- und Impulswellen. Amplituden- und Frequenzmodulation sind über externe Spannungssteuerung oder entsprechende Peripherieschaltungen möglich. Daher findet er breite Anwendung in Sinus-, Dreieck- und Rechtecksignalquellen, AM/FM-Signalquellen, Sweep-Signalquellen, Spannungs-Frequenz-Umsetzern, FSK-Signalgeneratoren (Frequency Shift Keying), Modems usw.

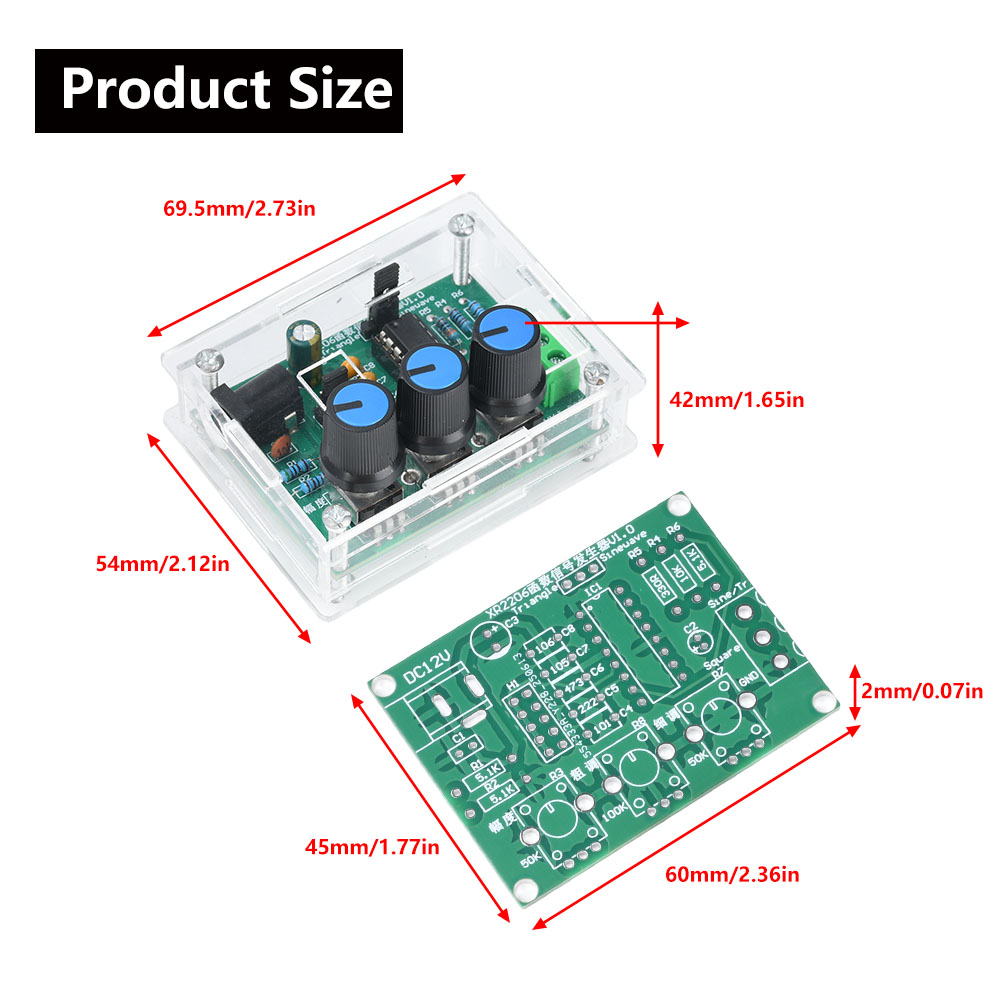

Parameter:
Spannungsbereich: DC 9-12V Eingang
Wellenform: Rechteckwelle, Sinuswelle und Dreieckswelle
Impedanz: 600 Ohm + 10%
Frequenz: 1 Hz–1 MHz, einstellbare Amplitude
Kann Sinuswellen, Dreieckwellen und Rechteckwellen erzeugen
Fünfstellige Präzisionsauflösung
Die Frequenzeinstellung bietet sowohl Grob- als auch Feinabstimmungsoptionen.
Breiter Stromversorgungsbereich, kann mit einem externen Netzteil (9–12 V) oder einer 9-V-Batterie betrieben werden.
Alle Komponenten werden direkt eingefügt, wodurch die Anzahl der Komponenten gering und die Installation sowie die Fehlersuche einfach sind.

Schweißsicherheitsvorkehrungen:

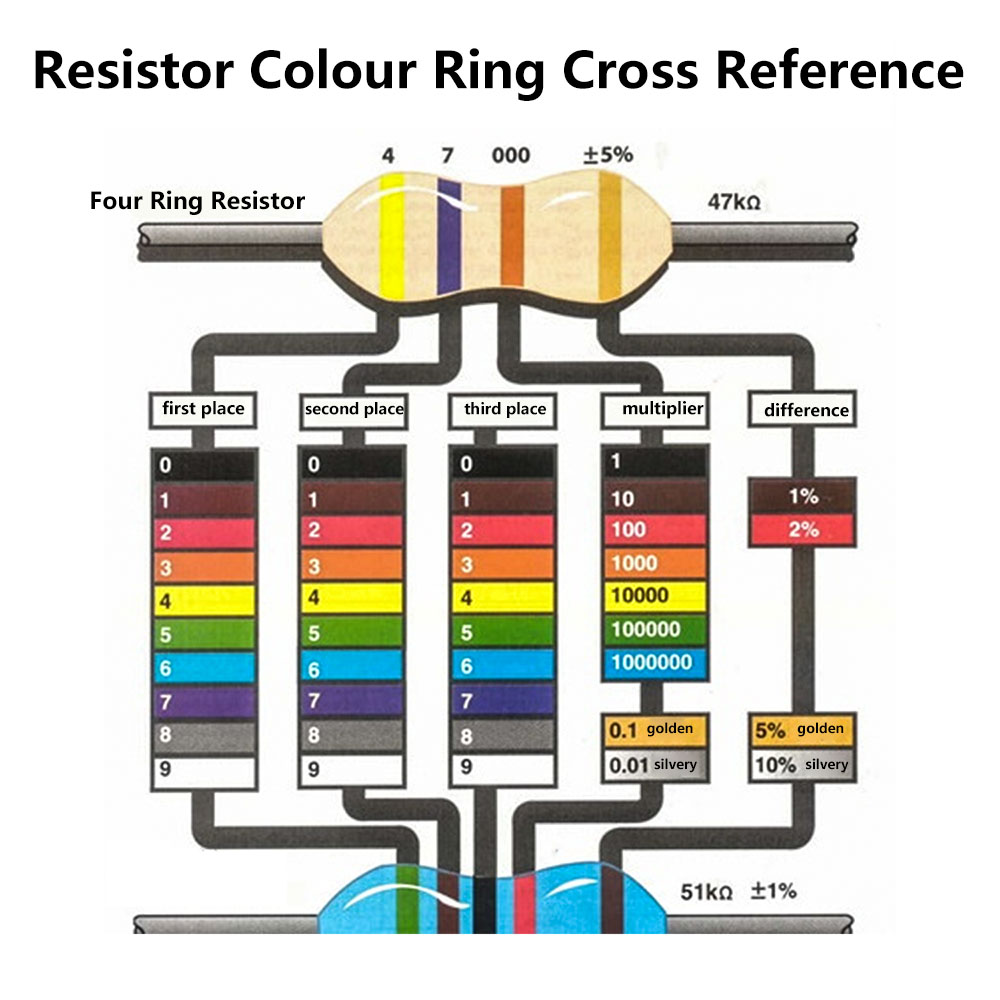

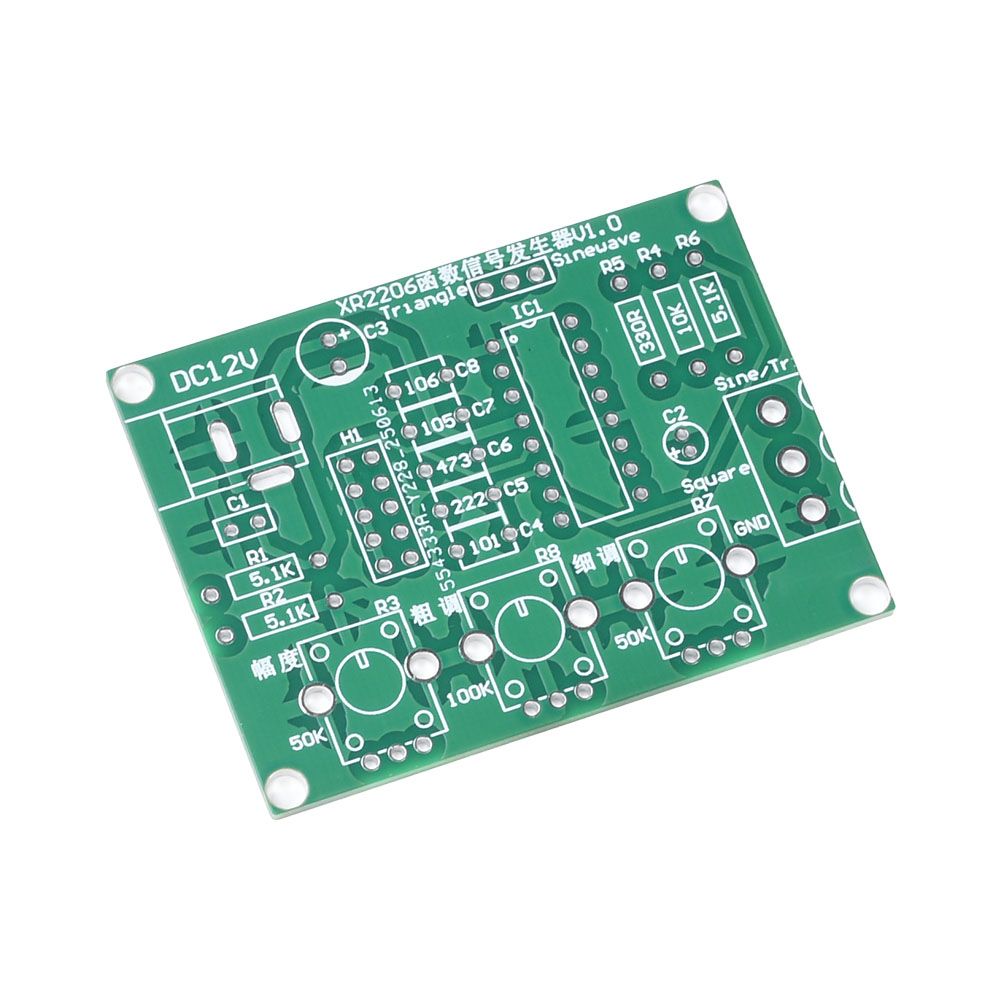

Die Bauteile werden alle auf der Vorderseite der Platine verlötet, beginnend mit der niedrigsten Bauhöhe, d. h. die Bauteile mit der niedrigsten Bauhöhe werden zuerst verlötet;

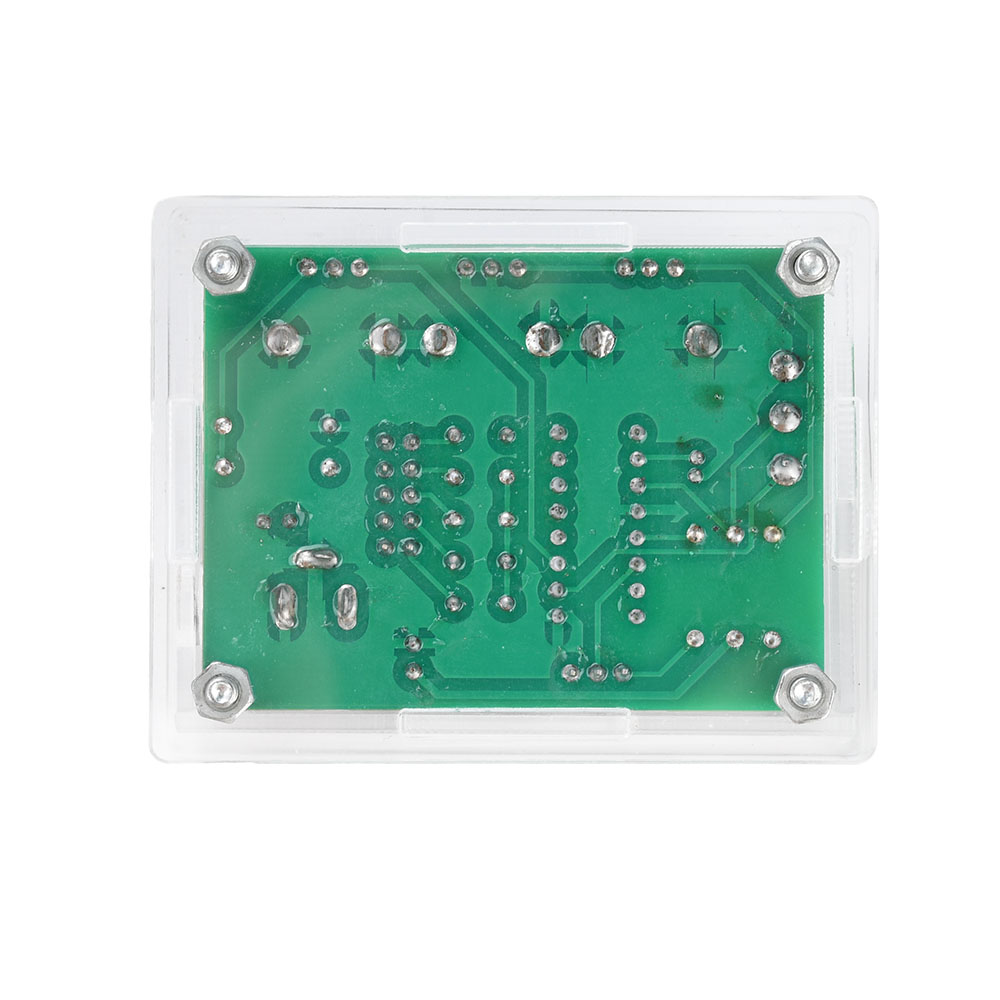

Nach Abschluss der Schweißarbeiten müssen die langen Stifte auf der Rückseite gekürzt werden, um einen Kontakt zwischen den Stiften und eine Beschädigung des Geräts zu vermeiden.

Lieferumfang:

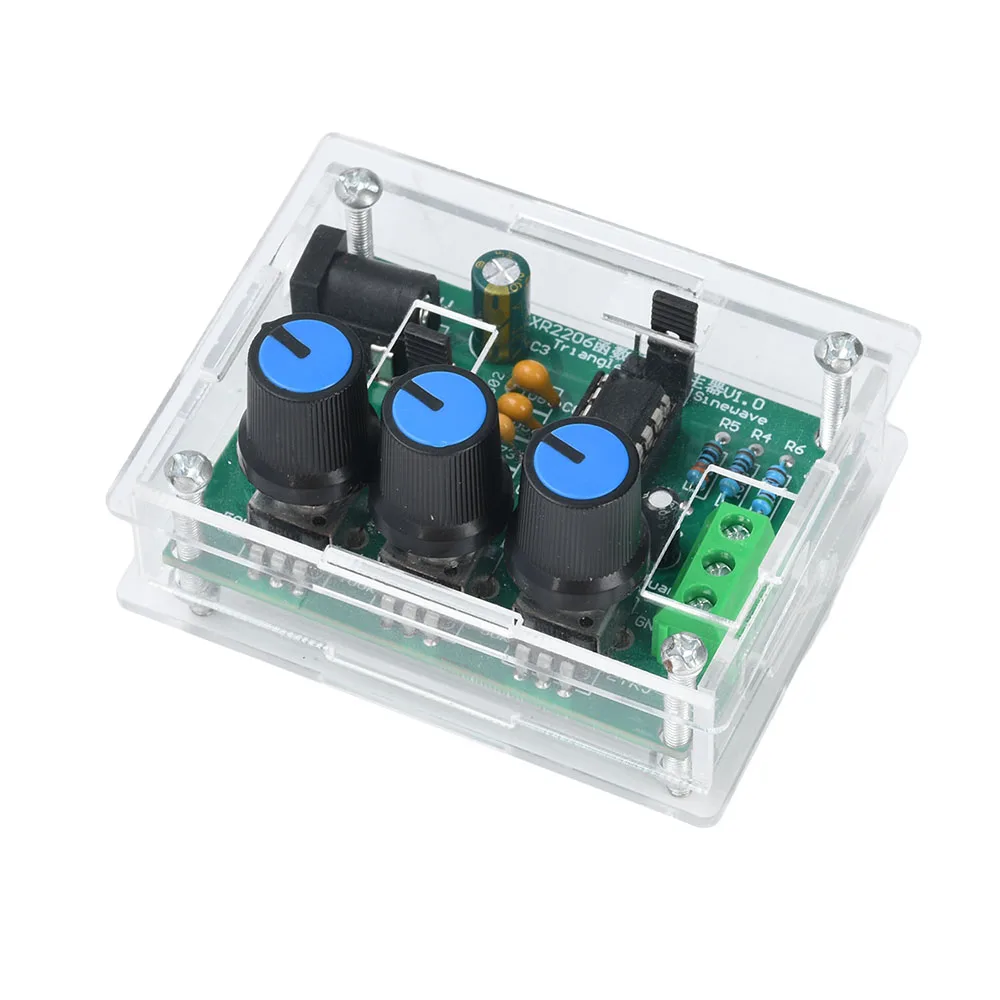

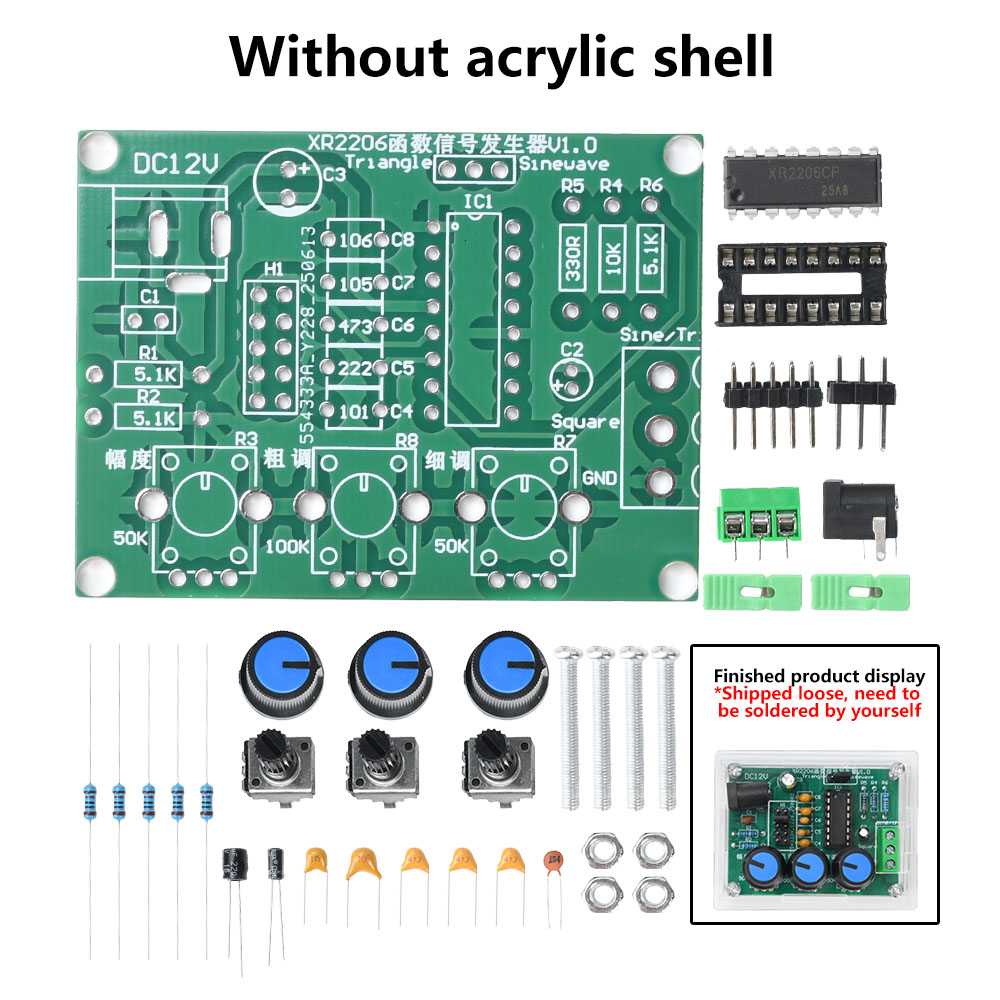

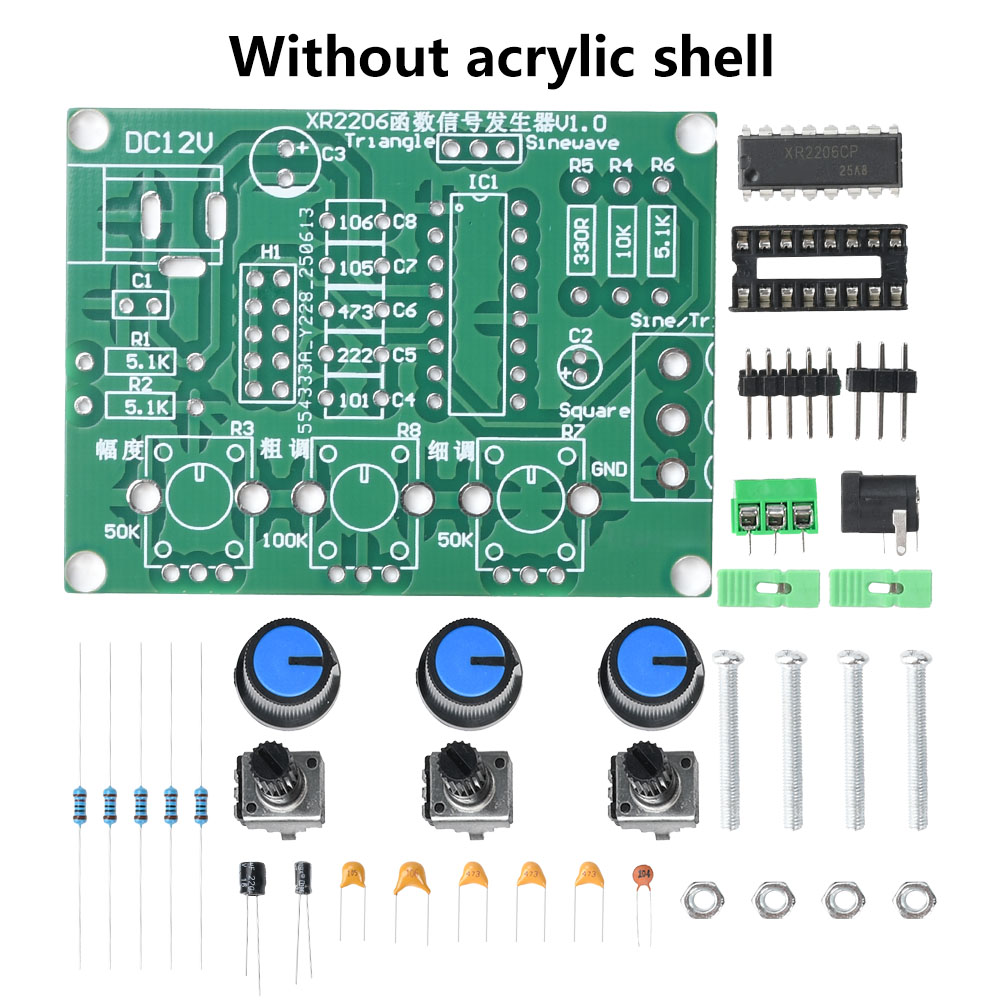

1x Signalgenerator-Bausatz (Gehäuse optional)
