2 km Reichweite, 0,5 W Leistung, Stereo-FM-Sender (76–108 MHz), Kurzwellensignal, Stereo-Sender, FM-Rundfunk. Geeignet für Schulen, Parkplätze und Kirchenradio.

Bedienungsanleitung Link

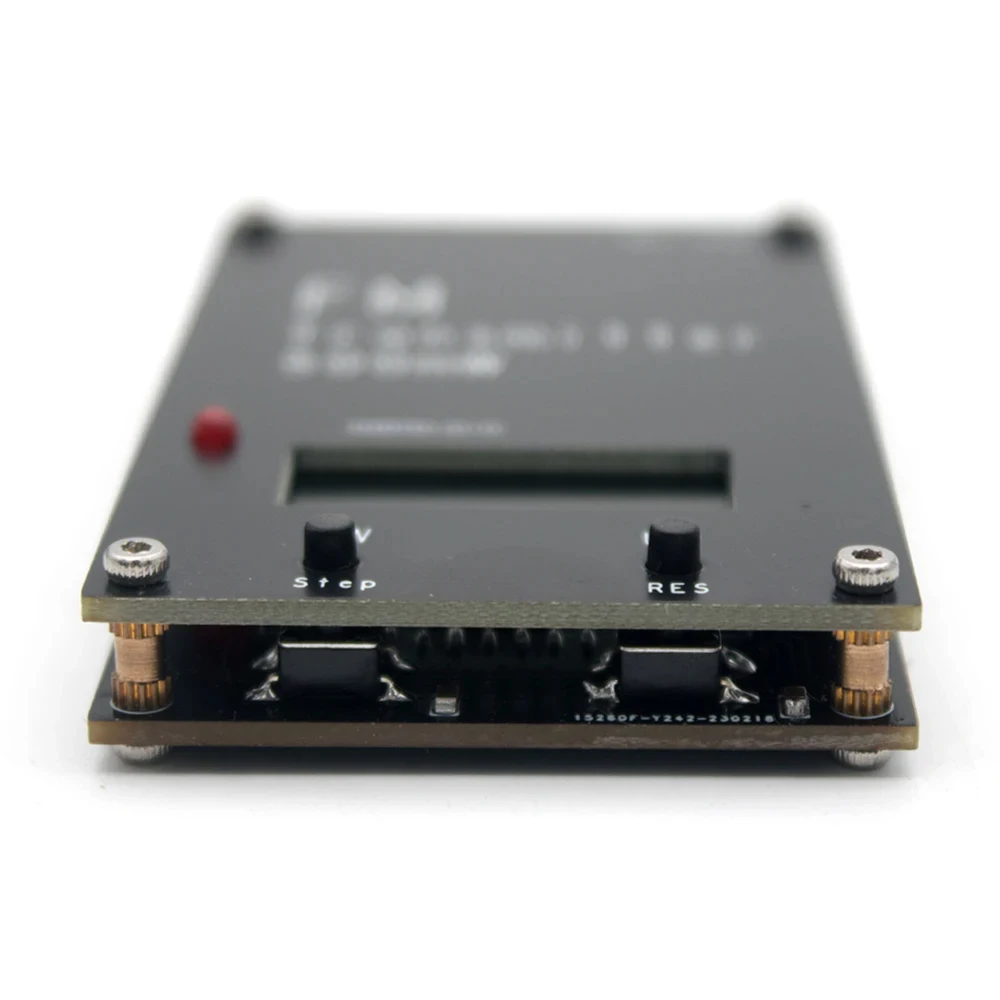

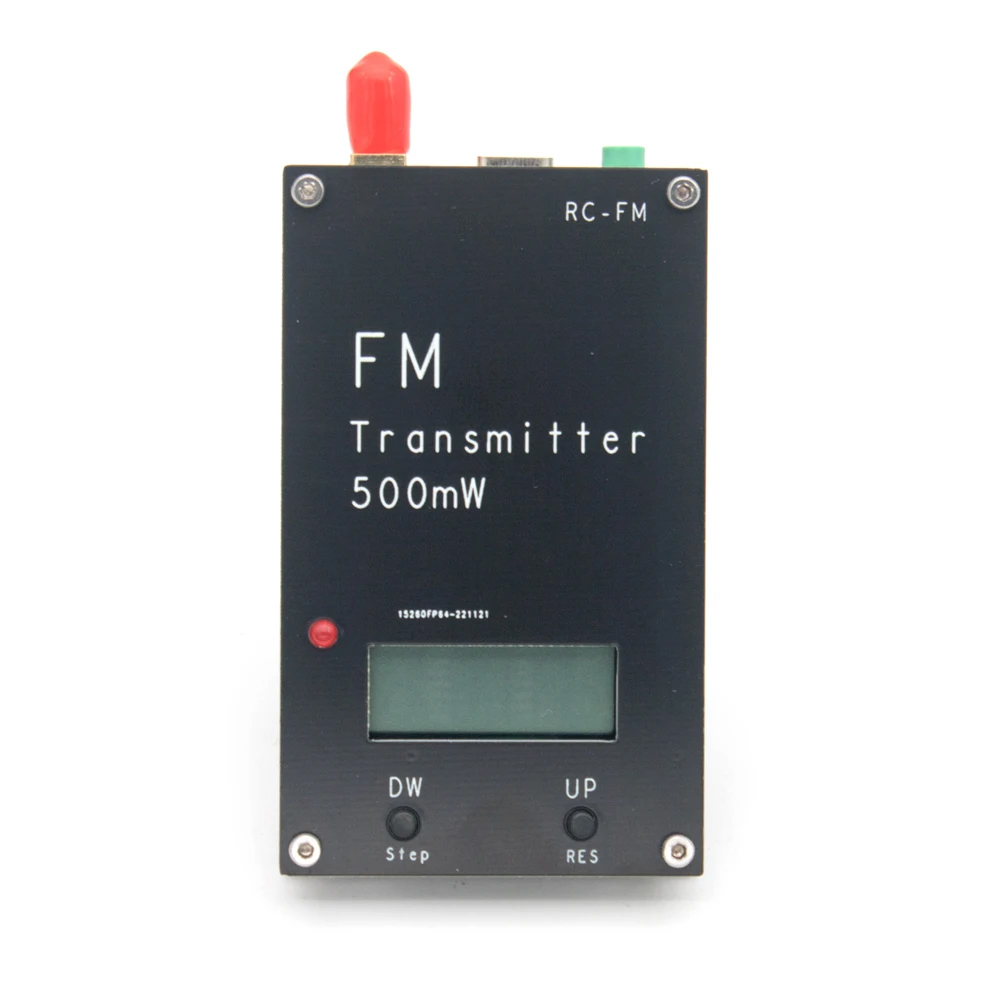

FM-Transmitter 500mW Stereo für Campusradio

Ausgangsfrequenz: 88-108 MHz, 100 kHz-Schritte (200 Frequenzübertragungen)

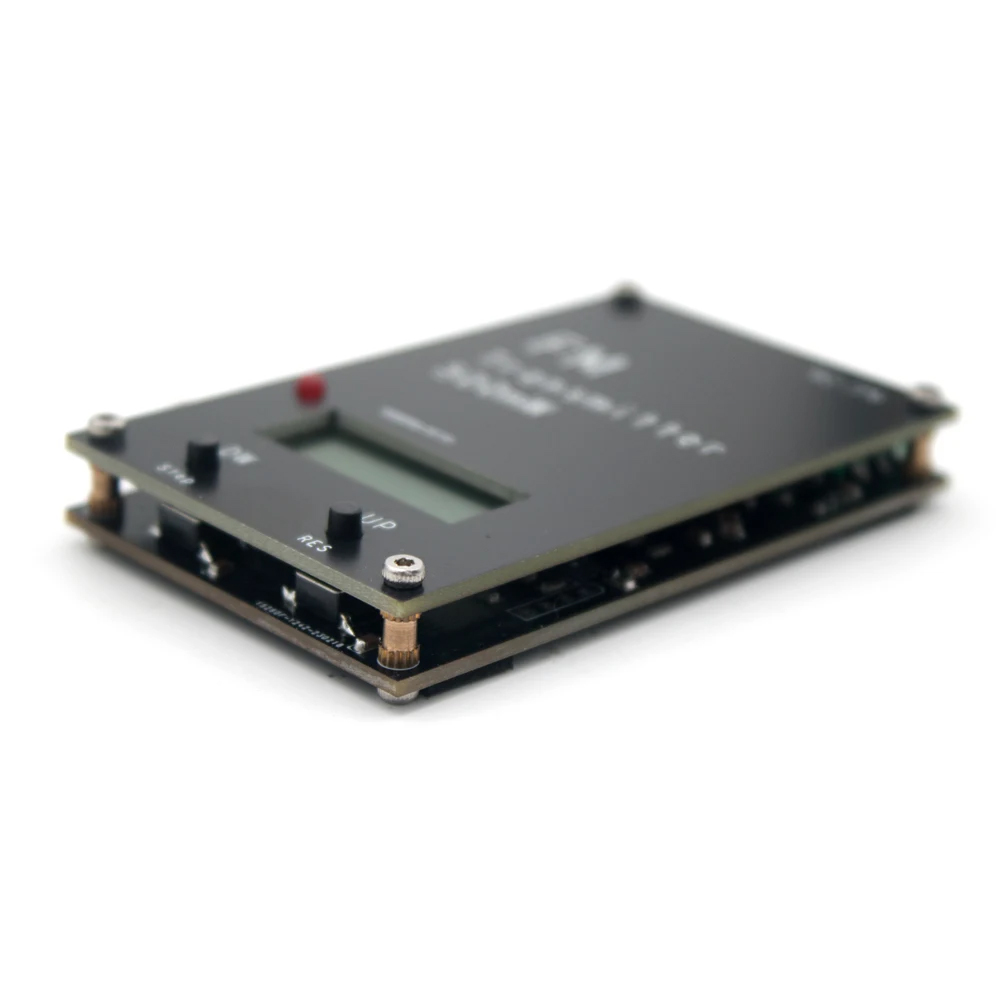

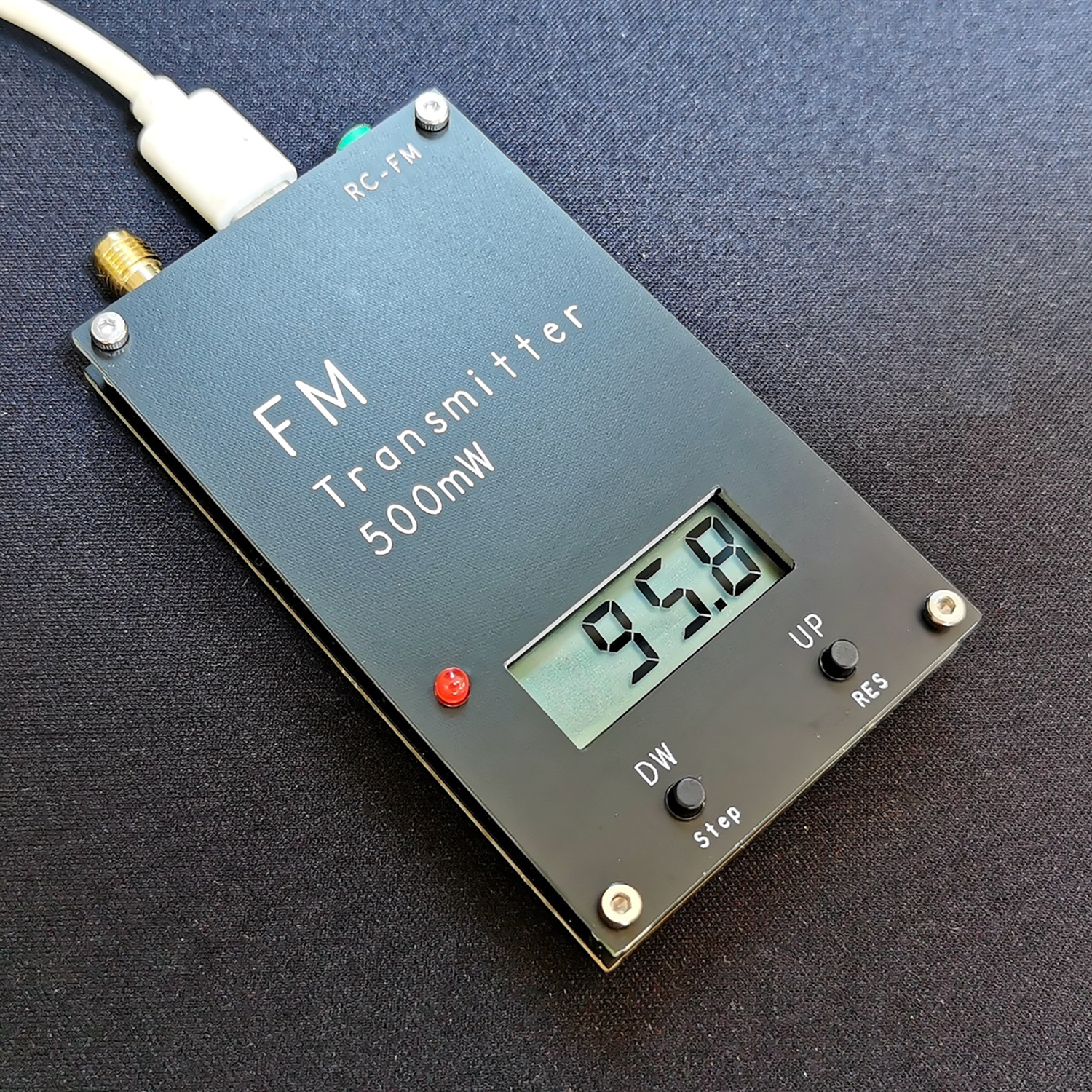

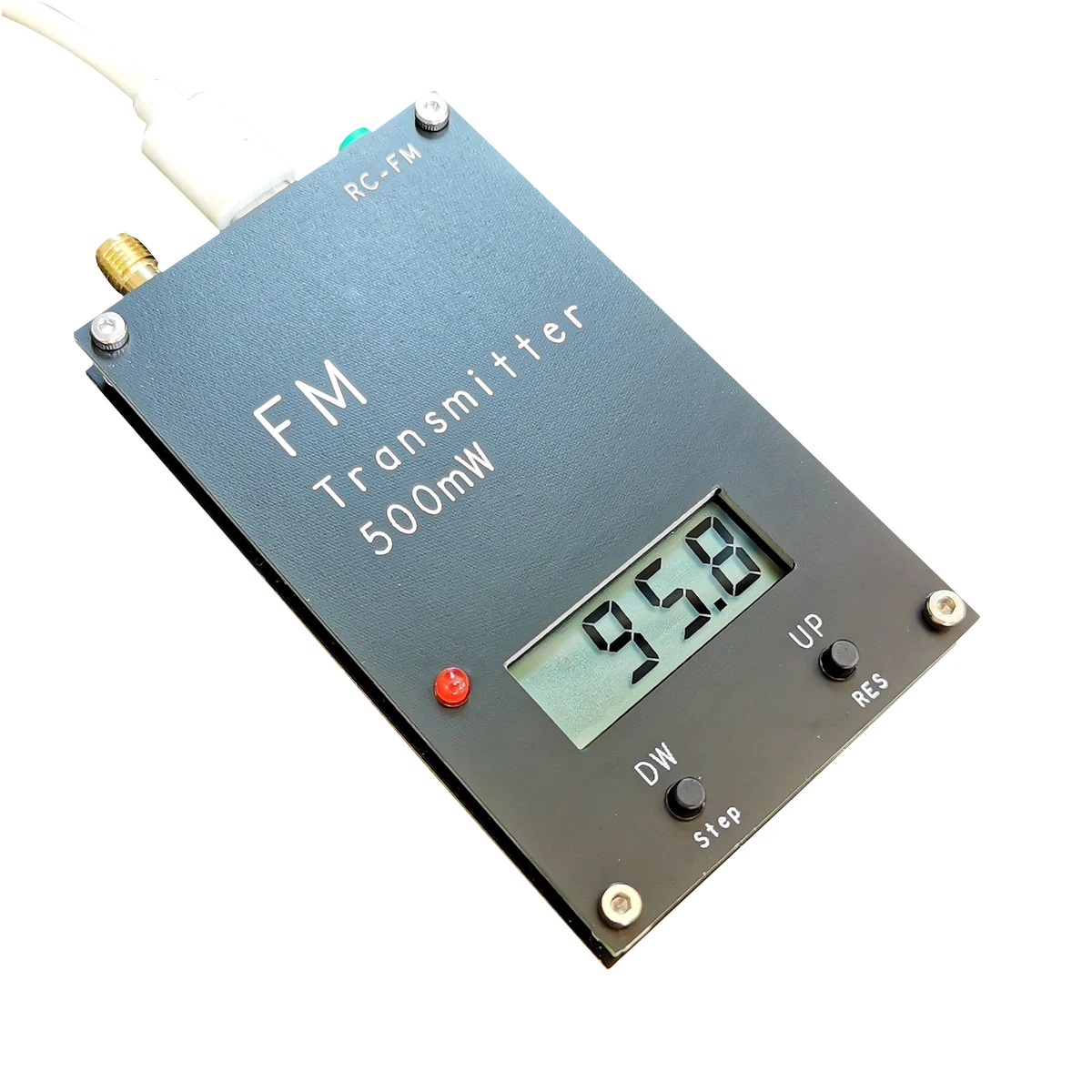

Anzeigemodus: LCD-Display. Angezeigt wird die aktuelle Sendefrequenz. Der Testsender befindet sich im Freien, die maximale Reichweite beträgt 2000 m.

Ausgangsleistung: 500 mM (0,5 W)

Versorgungsspannung: 5 V USB-Typ-C

Versorgungsstrom: 500 mA

Eingangssignal: Stereo-Audio 3,5 m

Signal-Rausch-Verhältnis: 63 dB0,05%THD

Gewicht: 120 g

Bedienungsanleitung für den FM-Transmitter

Bedienungsanleitung für den 0,5-W-FM-Sender

Anforderungen an die Stromversorgung:

Der 0,5-W-FM-Transmitter nutzt eine USB-Typ-C-Schnittstelle zur Stromversorgung, mit einer Versorgungsspannung von

von 5 V und einem Stromverbrauch von höchstens 500 mA.



Audioeingangssignal:

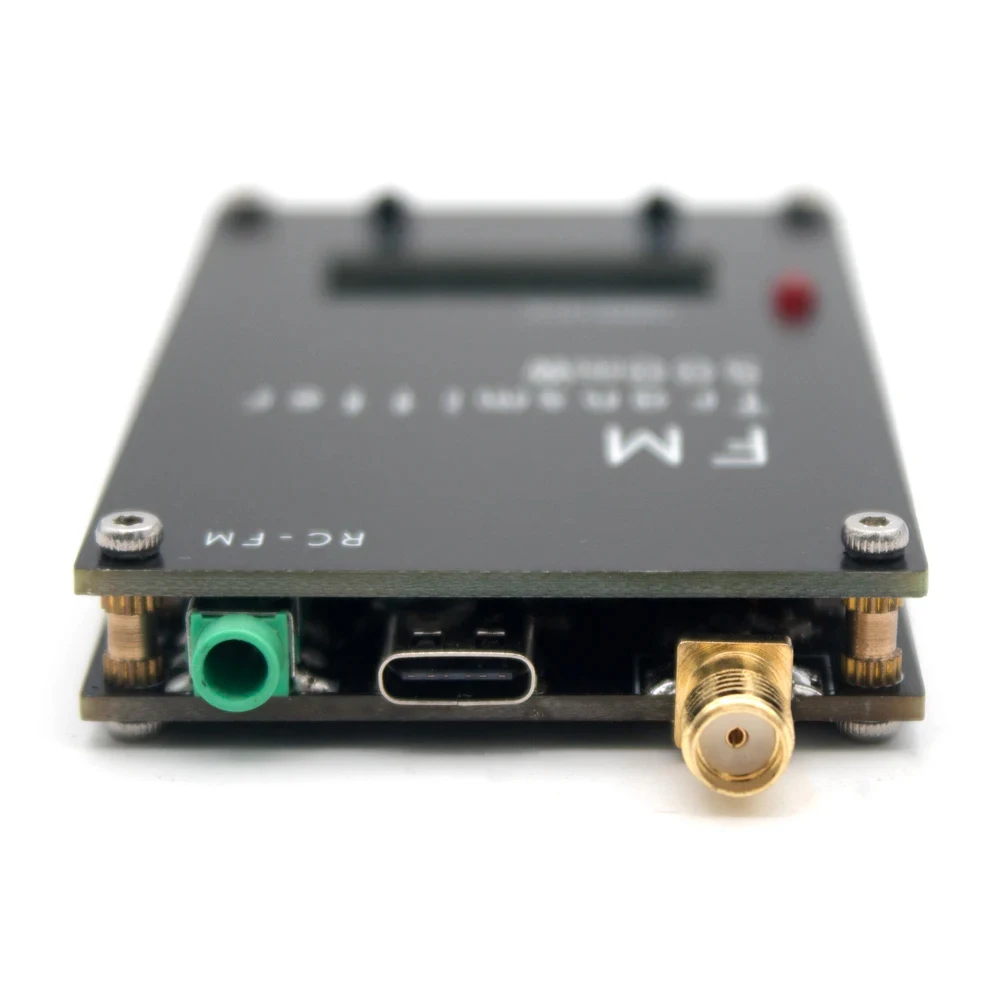

3,5-mm-Stereo-Audiobuchse, 3,5-mm-Stecker-Audiokabel erforderlich.

Sendeschnittstelle:

Die Senderseite verfügt über einen SMA-Innengewindeanschluss mit Außengewinde und Innenbohrung. SMA-Außengewindeanschluss.

Für den Anschluss werden Kopf- und Signaldraht mit Innengewinde verwendet. Die Charakteristik

Die Impedanz der Signalleitung muss 50 Ohm betragen; Teflonmaterial wird empfohlen.

Die empfohlene Spezifikation ist 50-3, und die Leitungslänge beträgt mindestens 2 Meter.



Antennenanforderungen:

Die Arbeitsfrequenz sollte einer rein ohmschen Last von 50 Ohm entsprechen, und das VSWR sollte nicht

höher als 1,5.

Hinweis: Da die Sendeleistung des Senders 0,5 W beträgt, wird der Sender nicht

Da die Antenne im Zustand der Totalreflexion beschädigt ist, sind die Anforderungen an sie nicht hoch. Je mehr

Je besser die Antenne ist, desto größer ist die Übertragungsdistanz.



Beschreibung des Arbeitsablaufs:

1. An die Antenne angeschlossen

2. An die Stromversorgung angeschlossen

3. An den Audioeingang angeschlossen
